RF-LAMBDA
TX/RXモジュール（RFBUDC/RFTRMシリーズ）
RF-LAMBDA社のTX/RXモジュールは、ブロックアップコンバーターとダウンコンバーターの両方を内蔵しています。
必要に応じて、低雑音指数を実現するフロントエンドアンプ、または信号調整やイメージ除去のための高出力パワーアンプを組み込むことができます。
製品ラインナップ
TX / RX Module（RFBUDC/RFTRM Series）
| Model | Description | RF Frequency Range | TX Frequency Range | TX Gain | RX Gain | RX Noise Figure | Spur | LO Phase Noise | DC Power | Control | Packaging | Datasheet |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RFBUDC1G34GA | RF TX/RX Module | 0.98～1.25GHz | 34～38GHz | 50dB | 30dB | 4 | -50dBc | 100kHz<-78dBc/Hz 1MHz<-98dBc/Hz 10MHz<-116dBc/Hz 40MHz<-136dBc/Hz |
28V | SPI/GPIO | Coaxial | |
| RFBUDC1G40GA | RF TX/RX Module | 0.74～0.9GHz | 18～40GHz | 40dB | 20dB | 4 | -50dBc | 100kHz<-68dBc/Hz 1MHz<-98dBc/Hz 10MHz<-106dBc/Hz 40MHz<-116dBc/Hz |
28V | SPI/GPIO | Coaxial | |
| RFBUDC2G2GA | RF TX/RX Module | 0.23～0.45GHz | 1.25～1.85GHz | 0dB | 10dB | 4 | -50dBc | 100kHz<-98dBc/Hz 1MHz<-118dBc/Hz 10MHz<-136dBc/Hz 40MHz<-146dBc/Hz |
28V | SPI/GPIO | Coaxial | |
| RFBUDC2G8GA | RF TX/RX Module | 0.78～1.2GHz | 5.45～8.98GHz | 20dB | 24dB | 4 | -40dBc | 100kHz<-98dBc/Hz 1MHz<-118dBc/Hz 10MHz<-136dBc/Hz 40MHz<-146dBc/Hz |
28V | SPI/GPIO | Coaxial | |
| RFBUDC2M18GA | RF TX/RX Module | 0.2～0.3GHz | 14.4～18.9GHz | 30dB | 32dB | 4 | -50dBc | 100kHz<-88dBc/Hz 1MHz<-108dBc/Hz 10MHz<-126dBc/Hz 40MHz<-136dBc/Hz |
28V | SPI/GPIO | Coaxial | |
| RFBUDC5M12GA | RF TX/RX Module | 0.48～0.59GHz | 9.87～12.4GHz | 30dB | 32dB | 5 | -40dBc | 100kHz<-98dBc/Hz 1MHz<-118dBc/Hz 10MHz<-136dBc/Hz 40MHz<-146dBc/Hz |
28V | SPI/GPIO | Coaxial | |
| RFBUDC5M27GA | RF TX/RX Module | 0.49～0.65GHz | 22～27GHz | 30dB | 30dB | 6 | -50dBc | 100kHz<-88dBc/Hz 1MHz<-108dBc/Hz 10MHz<-126dBc/Hz 40MHz<-136dBc/Hz |
28V | SPI/GPIO | Coaxial | |

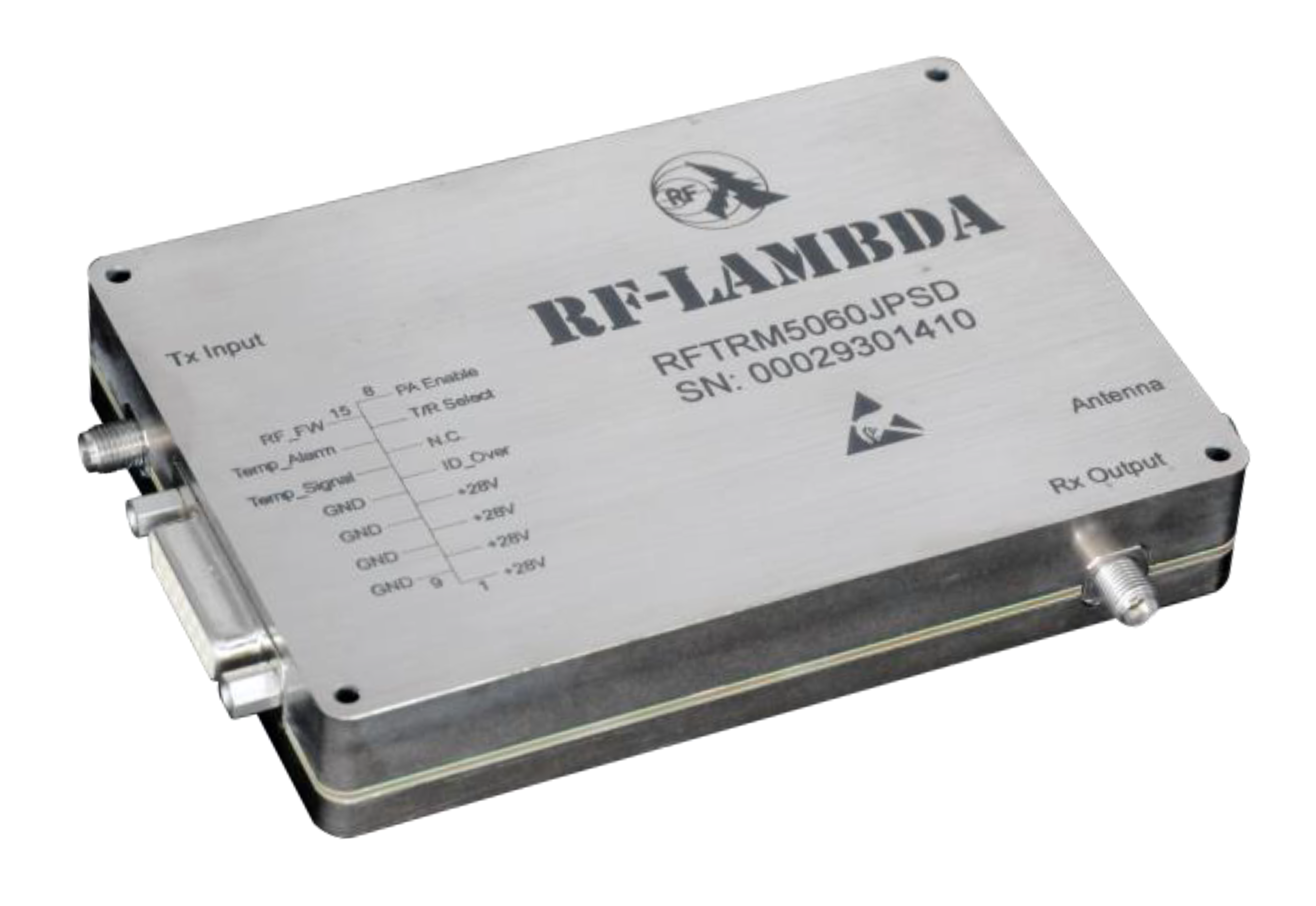

| RFTRM5060JPSD | TRX Module | 5～6GHz | 5～6GHz | 26dB | -1.2dB | 1 | -50dBc | 28V | SPI/GPIO | Coaxial | Datasheet |
