ノイズテスト拡張モジュール（NTX）
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- ノイズテスト拡張モジュール（NTX）
Virginia Diodes Inc.

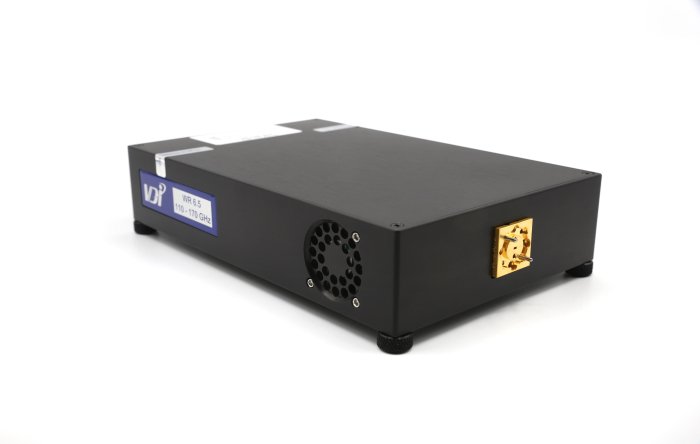

Noise Test Extension（NTX）Modules
Virginia Diodes Inc.（VDI）社のノイズテスト拡張（NTX）モジュールは、50GHz～330GHzまでの周波数範囲、WR-15（50～75GHz）～WR-3.4（220～330GHz）までの周波数帯域において、最新の絶対フェーズノイズテストソリューションの性能を拡張するために使用され、さらに開発中の帯域も含まれています。

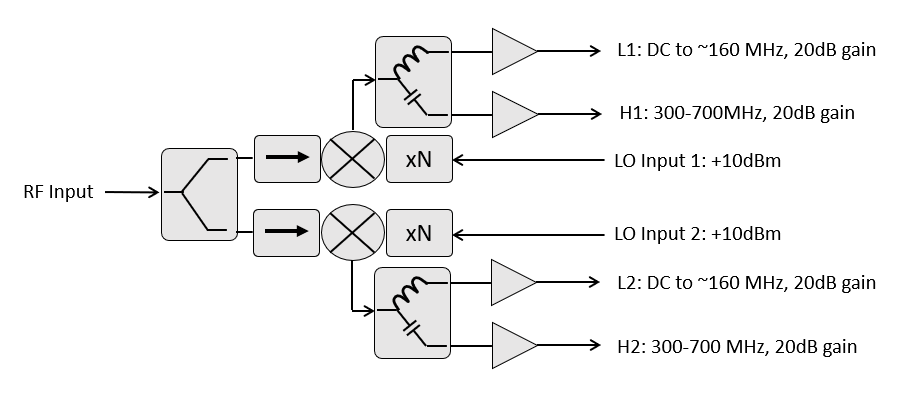

VDI社のNTXモジュールには、相互相関のための2つのダウンコンバーターミキサーチェーンを備えた導波管スプリッターが含まれています。
低周波および高周波中間周波数出力

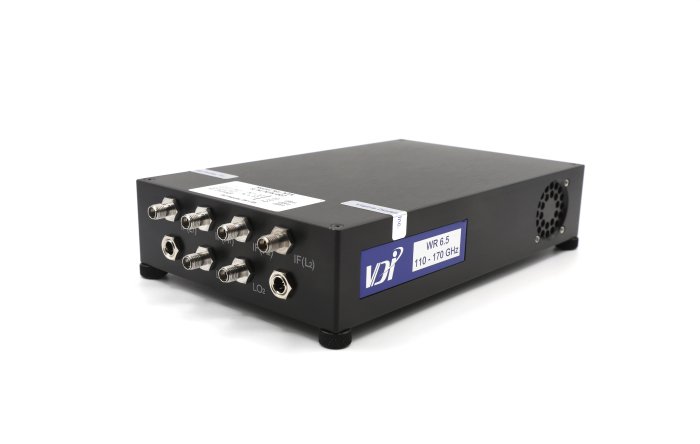

VDI社のNTXモジュールは、各ダウンコンバーターに2つのIF出力チャンネルを備えています。この2つのIF出力チャンネルにより、様々なフェーズノイズアナライザーとの互換性が確保されます。
低周波IF出力範囲はDC～約160MHz、高周波IF出力範囲は約300～700MHzです。
製品ラインナップ
Noise Test Extension（NTX）Modules
| Model | RF Frequency Band （GHz） |
RF Power Limits （P1dB, est. / Damage, typ.） |
SSB Conversion Loss （Low/High IF Output, est., typ.） |
LO Harmonic Factor |
|---|---|---|---|---|
| WR3.4 | 220～330 | -5 / +5 | -1 | 24 |
| WR4.3 | 170～260 | -5 / +5 | -2 | 24 |
| WR5.1 | 140～220 | -5 / +5 | -3 | 12 |
| WR6.5 | 110～170 | -5 / +5 | -4 | 12 |
| WR8.0 | 90～140 | -5 / +5 | -4 | 12 |
| WR10 | 75～110 | -5 / +5 | -5 | 6 |
| WR12 | 60～90 | -5 / +5 | -5 | 6 |
| WR15 | 50～75 | -5 / +5 | -5 | 6 |
