任意波形ジェネレーター（プロテウスシリーズ）
- 主な製品特徴
-
- モジュール設計、2チャンネルから数百チャンネルまで対応
- 高速PCIeデータ転送バス
- 最大16GBのメモリ
- 集積型デジタルIQ変調器および復調器
- 優れた位相ノイズとスプリアス性能
- デュアル、4チャンネル：1.25GS/s＆2.5GS/s（16ビット）
- デュアルチャンネル：9GS/s（16ビットAWG＆AWT構成）
- マイクロ波周波数へのデジタルアップコンバート用統合NCO
- FPGAに直接リアルタイムデータストリーミングし、連続的かつ無限の波形生成が可能
- 9GHz帯域幅：フィードバック制御システムと条件付き波形生成用の2.7GS/s 12ビットデジタイザオプション
- 革新的なタスク指向のシーケンスプログラミングにより、想像し得るあらゆるシナリオを生成できる最大限の柔軟性を実現
- 最大16GS/sの波形メモリにより、波形の同時生成とダウンロードが可能
- 復調デジタル・フィルタリングおよび特定用途向けにユーザがカスタマイズ可能なFPGA
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- 任意波形ジェネレーター（プロテウスシリーズ）
Tabor Electronics
プロテウスシリーズ
新しいProteus任意波形ジェネレーターは、量子コンピューティング、電子戦、レーダー、5G、6G、超広帯域（UWB）、WiFi（802.11）6および7などの次世代通信のアプリケーションに最適です。
最新のRF DACおよびRF ADC技術をベースに構築されたこのシリーズは、最大9GS/sのサンプル・レートと、10GHzを超えるマルチ・ナイキスト・ゾーン周波数レンジ機能を備えています。
革新的なタスク指向のプログラミング環境で、ユーザー・プログラマブルFPGAを搭載しています。オプションのRFデジタイザと組み合わせて使用すると、リアルタイムで波形を変更することができます。
Qubitのコヒーレンス時間の改善、RFアンプの特性評価、EW脅威への対応などに最適です。
Tabor Proteusファミリーは、波形を出力するだけでなく、リアルタイムで信号を受信、処理、反応する、高度なSDRアーキテクチャに基づいた計測機器群です。
電子戦シナリオのシミュレーション、量子ビットの制御、次世代無線通信の限界への挑戦など、どのような用途であっても、Proteusは最大9GS/sの高度なRF DACとオプションの5.4GS/s RF ADCを組み合わせることで、次世代RFエンジニアリングのための万能ツールとなるトランシーバーを実現します。
アプリケーションに合わせた複数のフォームファクター
Proteusシリーズには、PXIeモジュール、デスクトップ、ベンチトップのプラットフォームがあります。
PXIeフォーム・ファクターでは、PCIeベースの高速データ転送、波形ストリーミング、大チャンネル数など、すべての利点をプラグ＆プレイ・プラットフォームで得られます。
ベンチトップは、大きな画面とキーボードを備えた使いやすいフロントパネルを備えています。
デスクトップは、ベンチトップのすべての機能を低価格で提供します。
トランシーバーへのアップグレード
Proteusシリーズは、任意波形トランシーバーにアップグレードできます。このシステムは、送信、受信、デジタル信号処理のすべての機能を1台の装置に統合しています。
量子関連の詳細はこちら

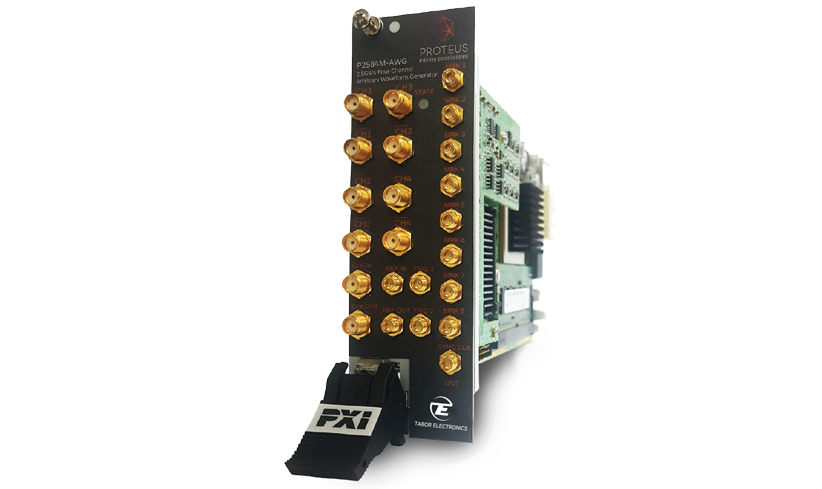

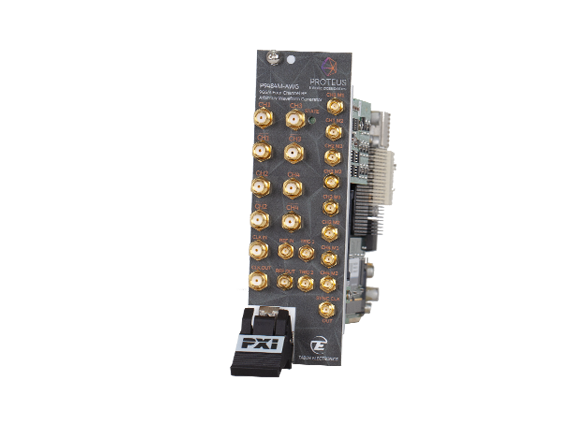

- PXIプラットフォーム（末尾Mシリーズ）
ProteusモジュールAWGは、PXI Express業界標準に基づいています。
モジュラーアーキテクチャーにより、最小のフットプリントという利点を享受しながら、数百チャンネルまで容易に拡張することができます。
コンパクトな形状により、最大4つのジェネレーター出力チャンネルと2つのデジタイザ入力チャンネルが、わずか3つのPXIスロットを占有します。

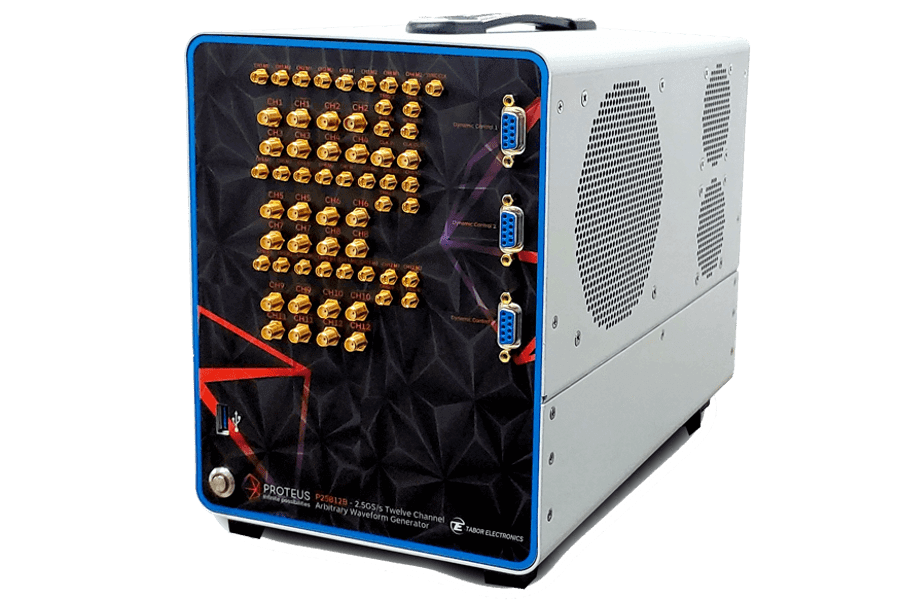

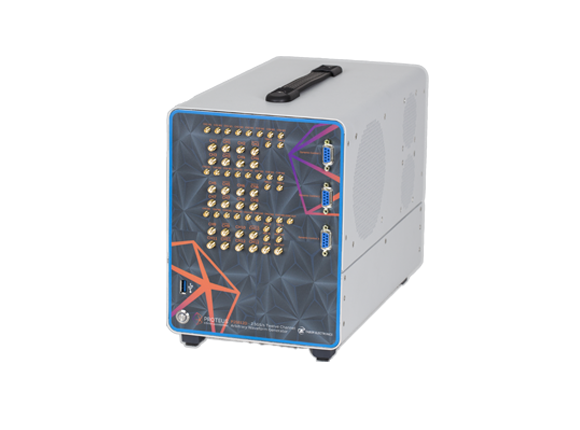

- デスクトップ（末尾Dシリーズ）
Proteus AWGのデスクトップバージョンは、4U、ハーフ19インチ専用シャーシで最大12チャンネルを提供します。
Proteus 任意波形ジェネレーターデスクトップは、環境に依存した波形発生で、リアルタイムデータストリーミングと高速フィードバックループを実行できます。 そのため、自動車、航空宇宙、防衛、通信のいずれのアプリケーションにおいても、より高度な実験を実現することができます。

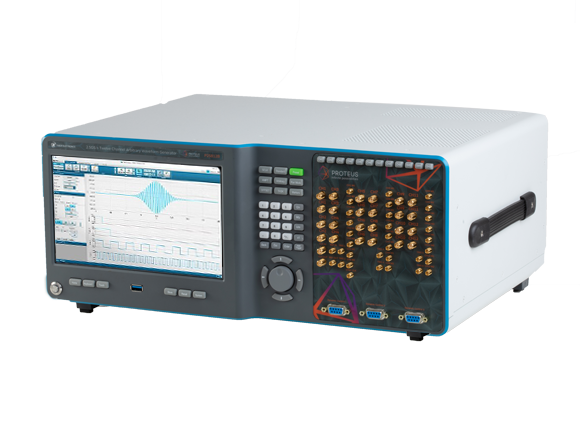

- ベンチトップ（末尾Bシリーズ）
Proteus任意波形ジェネレーターシリーズのベンチトップバージョンは、4U、19インチボックスで最大12チャンネルを提供します。
この装置には9インチのタッチディスプレイとオンボードPCが搭載されており、コンピュータを追加することなくアプリケーションを操作できます。
製品ラインナップ
Arbitrary Waveform Generators - Proteus Series
| Model | Channels | Sample Rate | Vertical Resolution | Base Memory | Max. Amplitude | Bandwidth |
|---|---|---|---|---|---|---|
| P1282M | 2 | 1.25GS/s | 16Bits | 1GS | 1.3Vpp | 2.5GHz |
| P1284M | 4 | 1.25GS/s | 16Bits | 1GS | 1.3Vpp | 2.5GHz |
| P2582M | 2 | 2.5GS/s | 16Bits | 2GS | 1.3Vpp | 5GHz |
| P2584M | 4 | 2.5GS/s | 16Bits | 2GS | 1.3Vpp | 5GHz |
| P9082M | 2 | 9GS/s | 8Bits | 4GS | 1.3Vpp | 8GHz |
| P9482M | 2 | 9GS/s | 16Bits | 8GS | 550mVpp | 8GHz |
| P9484M | 4 | 9GS/s | 16Bits | 8GS | 550mVpp | 8GHz |
| P1282D | 2 | 1.25GS/s | 16Bits | 1GS | 1.3Vpp | 2.5GHz |
| P1284D | 4 | 1.25GS/s | 16Bits | 1GS | 1.3Vpp | 2.5GHz |
| P1288D | 8 | 1.25GS/s | 16Bits | 1GS | 1.3Vpp | 2.5GHz |
| P12812D | 12 | 1.25GS/s | 16Bits | 2GS | 1.3Vpp | 2.5GHz |
| P2582D | 2 | 2.5GS/s | 16Bits | 2GS | 1.3Vpp | 5GHz |
| P2584D | 4 | 2.5GS/s | 16Bits | 2GS | 1.3Vpp | 5GHz |
| P2588D | 8 | 2.5GS/s | 16Bits | 2GS | 1.3Vpp | 5GHz |
| P25812D | 12 | 2.5GS/s | 16Bits | 2GS | 1.3Vpp | 5GHz |
| P9082D | 2 | 9GS/s | 8Bits | 4GS | 1.3Vpp | 8GHz |
| P9084D | 4 | 9GS/s | 8Bits | 4GS | 1.3Vpp | 8GHz |
| P9086D | 8 | 9GS/s | 8Bits | 4GS | 1.3Vpp | 8GHz |
| P9482D | 2 | 9GS/s | 16Bits | 8GS | 550mVpp | 8GHz |
| P9484D | 4 | 9GS/s | 16Bits | 8GS | 550mVpp | 8GHz |
| P9488D | 8 | 9GS/s | 16Bits | 8GS | 550mVpp | 8GHz |
| P94812D | 12 | 9GS/s | 16Bits | 8GS | 550mVpp | 8GHz |
| P1282B | 2 | 1.25GS/s | 16Bits | 1GS | 1.3Vpp | 2.5GHz |
| P1284B | 4 | 1.25GS/s | 16Bits | 1GS | 1.3Vpp | 2.5GHz |
| P1288B | 8 | 1.25GS/s | 16Bits | 2GS | 1.3Vpp | 2.5GHz |
| P12812B | 12 | 1.25GS/s | 16Bits | 2GS | 1.3Vpp | 2.5GHz |
| P2582B | 2 | 2.5GS/s | 16Bits | 2GS | 1.3Vpp | 5GHz |
| P2584B | 4 | 2.5GS/s | 16Bits | 2GS | 1.3Vpp | 5GHz |
| P2588B | 8 | 2.5GS/s | 16Bits | 2GS | 1.3Vpp | 5GHz |
| P25812B | 12 | 2.5GS/s | 16Bits | 2GS | 1.3Vpp | 5GHz |
| P9082B | 2 | 9GS/s | 8Bits | 4GS | 1.3Vpp | 8GHz |
| P9084B | 4 | 9GS/s | 8Bits | 4GS | 1.3Vpp | 8GHz |
| P9086B | 6 | 9GS/s | 8Bits | 4GS | 1.3Vpp | 8GHz |
| P9482B | 2 | 9GS/s | 16Bits | 8GS | 550mVpp | 8GHz |
| P9484B | 4 | 9GS/s | 16Bits | 8GS | 550mVpp | 8GHz |
| P9488B | 8 | 9GS/s | 16Bits | 8GS | 550mVpp | 8GHz |
| P94812B | 12 | 9GS/s | 16Bits | 8GS | 550mVpp | 8GHz |
