マイクロ波シグナルジェネレーター（8GHz、20GHz、40GHz）
- 主な製品特徴
-
- 高速スイッチング速度、10μs未満
- コヒーレント周波数スイッチング
- AM、FM、PM、スイープ変調、パルス変調
- フェーズノイズ：-133dBc/Hz（1GHz）、オフセット10（kHz）
- LAN、USB、SPI統合インターフェース
- 周波数分解能：0.001Hz
- 最大振幅：10dBm（校正済み：15dBm設定可能）
- 最小振幅：-50dBm（校正済み：-70dBm設定可能）
- 振幅分解能：0.01dB
- OEMおよびカスタム要件に対応する超小型コンパクト・モジュール・プラットフォーム
- マルチ機器同期機能
- MATLAB、Python、LabView、その他のソフトウェア・プログラミング環境でリモート・プログラミング可能
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- マイクロ波シグナルジェネレーター（8GHz、20GHz、40GHz）
Tabor Electronics
マイクロ波シグナルジェネレーター
LSXシリーズは、超高速周波数スイッチング信号発生器のスピード王者です。
全周波数範囲において10µsという驚異的なスイッチング速度を誇ります。
Lucid-Xは、Tabor社の業界をリードするアナログ信号発生器Lucid（LS）シリーズの性能を最大40GHzまで拡張します。
高速スイッチングと高周波対応に加え、スペクトル純度とフェーズノイズも向上させながら、Lucidシリーズのコンパクトな形状を維持しています。
LSXシリーズは、8GHz、14GHz、20GHz、40GHzの周波数帯域に対応し、Taborのモジュール式テクノロジープラットフォームに基づいて構築されているため、USBモジュール式、ラックマウント型、ベンチトップ型、PXIe対応、ポータブル型といった様々なフォームファクターに対応可能です。

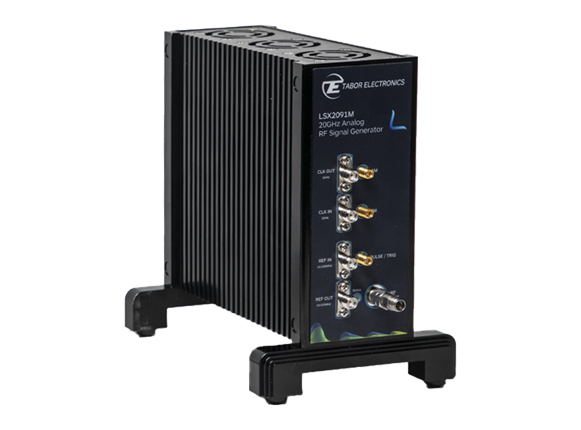

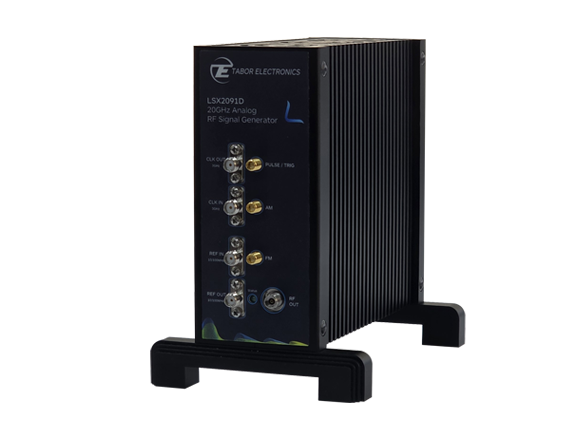

- デスクトップ（末尾Dシリーズ）
Lucidアナログシグナルジェネレーターデスクトッププラットフォームは、フルサイズのRF/MWシグナルジェネレーターのすべての機能を最小サイズのモジュールで提供します。
デスクトップユニットとして使用することも、数百チャンネルまで簡単に拡張することもできます。
モジュラープラットフォームであるデスクトップシグナルジェネレーターは、お客様の要件やアプリケーションのニーズに応じてカスタマイズできるソリューションです。

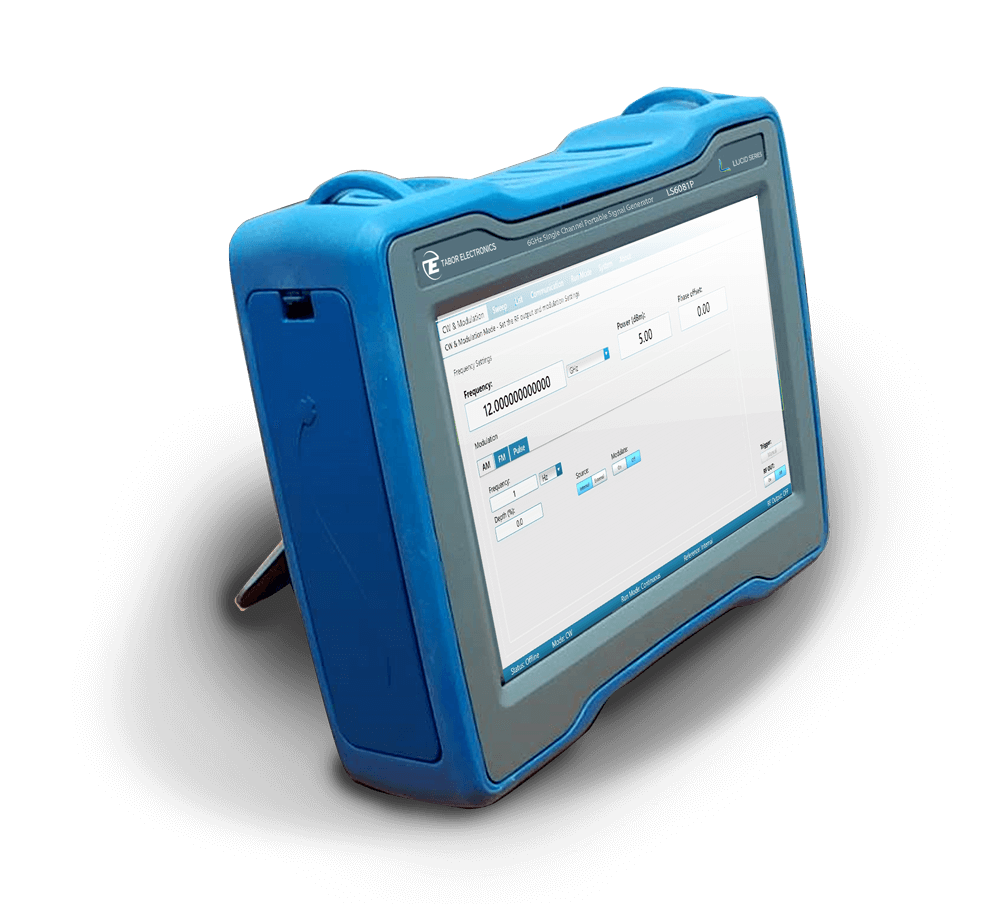

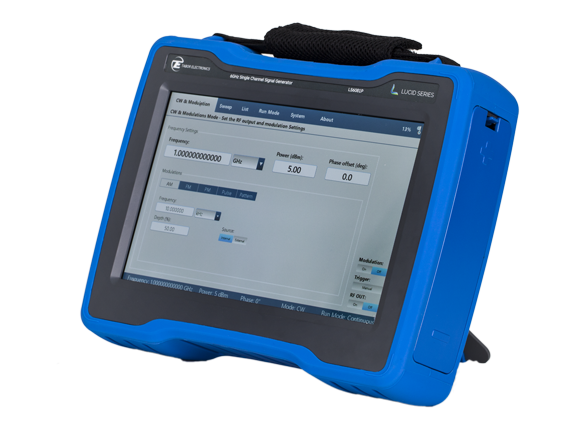

- ポータブル（末尾Pシリーズ）
このアナログシグナルジェネレーターのポータブル・プラットフォームは、屋外環境で作業する設計エンジニアや研究者が実験やアプリケーションを高い水準で維持することを可能にします。
このシグナルジェネレーターは、フィールド対応の10インチタッチスクリーンを装備し、ユーザーフレンドリーなディスプレイで夜間や昼間の使用に適しており、1時間以上のバッテリー動作時間を備えています。

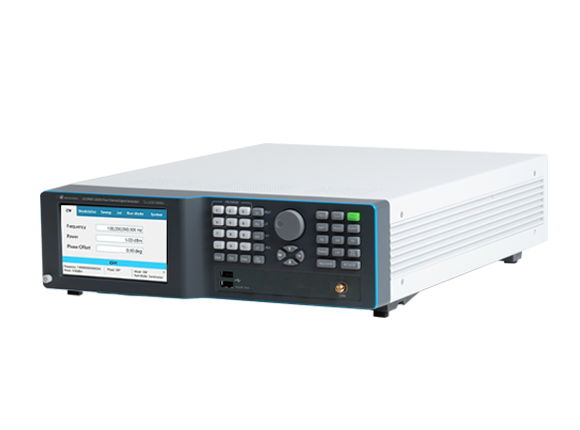

- ベンチトップ（末尾Bシリーズ）
Lucidアナログシグナルジェネレーターベンチトップ・バージョンは、外部コンピューターを必要とせず、マルチチャンネルアプリケーションを容易にする機能を内蔵しています。
2Uの14インチ・ベンチトップ・ボックスに最大4つの位相コヒーレントチャンネルを備えたオールインワン装置です。
シグナルジェネレーターには、5インチのタッチディスプレイスクリーンが搭載されています。

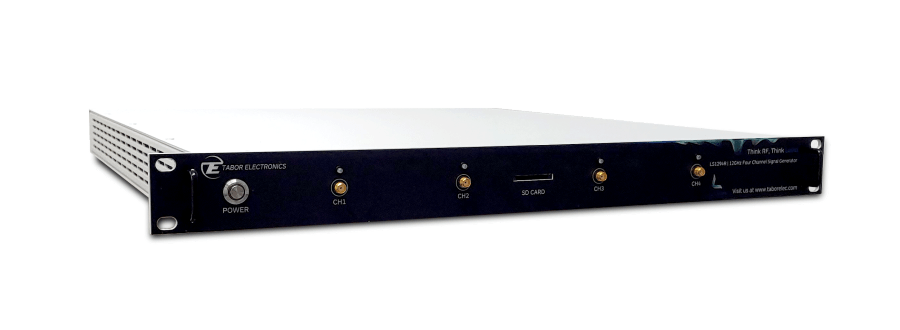

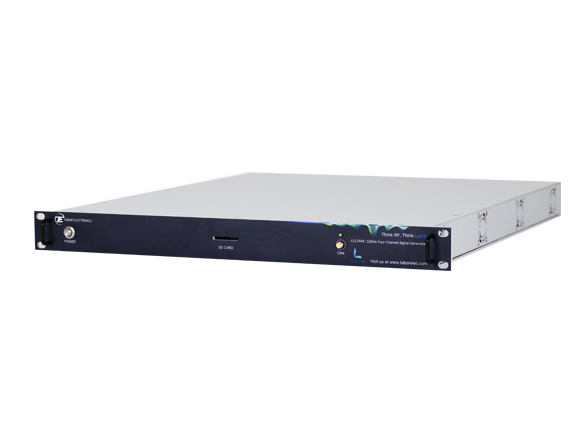

- ラックマウント（末尾Rシリーズ）
Lucidラックマウントプラットフォームは、コスト効率に優れた先進のアナログシグナルジェネレーターです。
最大チャンネル密度と最小限のラックスペースを可能にします。
このシグナルジェネレーターは、19インチ1Uボックスで最大4チャンネル、19インチ3Uボックスで最大16位相コヒーレントチャンネルを備えています。

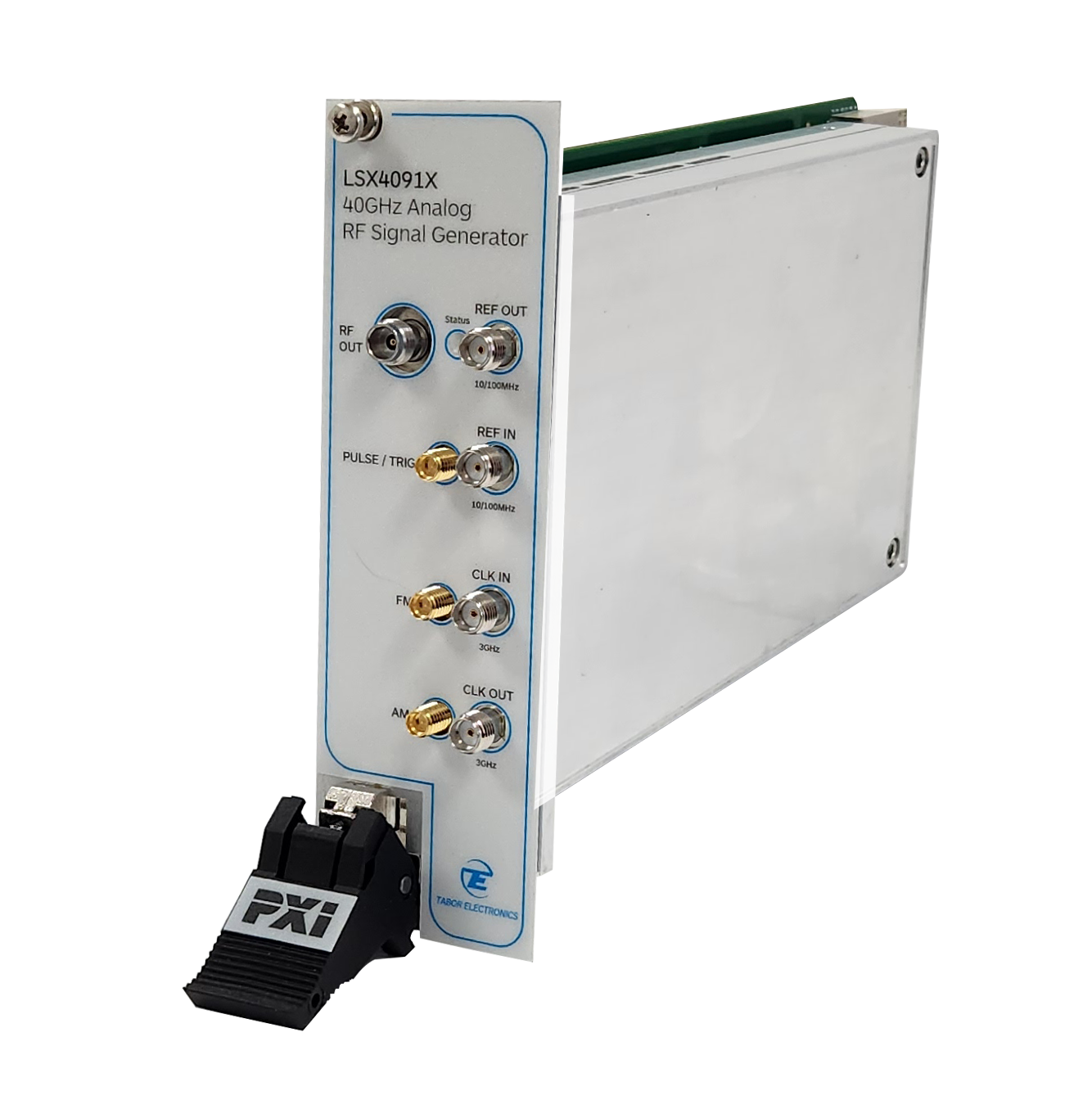

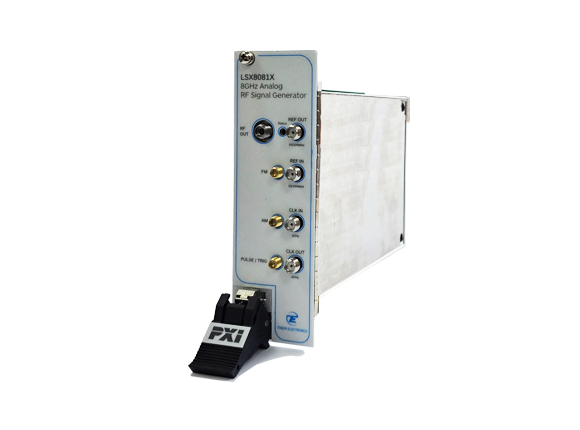

- PXIeモジュール型（末尾Xシリーズ）
PXIeモジュール型は、mm-Waveまで対応するコスト効率の高い先進的なマイクロ波シグナルジェネレーターです。
8GHz、20GHz、40GHzの周波数範囲、優れた信号品質と完全性、高速スイッチング速度を備えたLucid-X PXIeシリーズは、ATE、製造、組込みシステムなど、今日の最も要求の厳しいアプリケーションに対応するように設計されています。
製品ラインナップ
MW Signal Generators
| Model | Channels | Frequency | Output Power | Phase Noise | Non-Harmonics |
|---|---|---|---|---|---|
| LSX8081D | 1 | 50kHz to 8GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX1491D | 1 | 50kHz to 14GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX2091D | 1 | 50kHz to 20GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX4091D | 1 | 50kHz to 40GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX8081P | 1 | 50kHz to 8GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX2091P | 1 | 50kHz to 20GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX4091P | 1 | 50kHz to 40GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX8081B | 1 | 50kHz to 8GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX8082B | 2 | 50kHz to 8GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX8084B | 4 | 50kHz to 8GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX1491B | 1 | 50kHz to 14GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX1492B | 2 | 50kHz to 14GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX1494B | 4 | 50kHz to 14GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX2091B | 1 | 50kHz to 20GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX2092B | 2 | 50kHz to 20GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX2094B | 4 | 50kHz to 20GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX4091B | 1 | 50kHz to 40GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX4092B | 2 | 50kHz to 40GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX4094B | 4 | 50kHz to 40GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX8081R | 1 | 50kHz to 8GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX8082R | 2 | 50kHz to 8GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX8084R | 4 | 50kHz to 8GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX1491R | 1 | 50kHz to 14GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX1492R | 2 | 50kHz to 14GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX1494R | 4 | 50kHz to 14GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX2091R | 1 | 50kHz to 20GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX2092R | 2 | 50kHz to 20GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX2094R | 4 | 50kHz to 20GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX4091R | 1 | 50kHz to 40GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX4092R | 2 | 50kHz to 40GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX4094R | 4 | 50kHz to 40GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX8081X | 1 | 50kHz to 8GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX1491X | 1 | 50kHz to 14GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX2091X | 1 | 50kHz to 20GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
| LSX4091X | 1 | 50kHz to 40GHz | -30dBm to +20dBm | -133dBc/Hz | -90dBc（typ） |
