ノイズ測定システム（最大170GHz）
ノイズ測定システム（最大170GHz）
- 主な製品特徴
-
- 最小雑音指数（NFMIN）：被試験デバイス（DUT）で達成可能な最低雑音指数を表します。
- 等価雑音抵抗（RN）：被試験デバイス（DUT）が示す等価雑音抵抗を指します。
- 最適ノイズ反射係数（振幅、位相）：最適なノイズ性能を実現するための、被試験デバイス（DUT）の最適なノイズ反射係数を振幅と位相の観点から示します。
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- 計測機器
- ノイズ測定システム（最大170GHz）

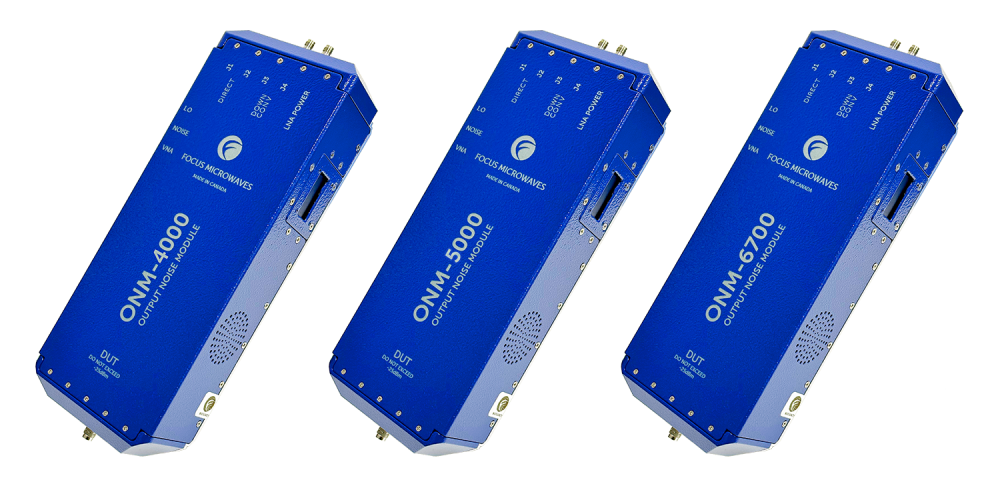

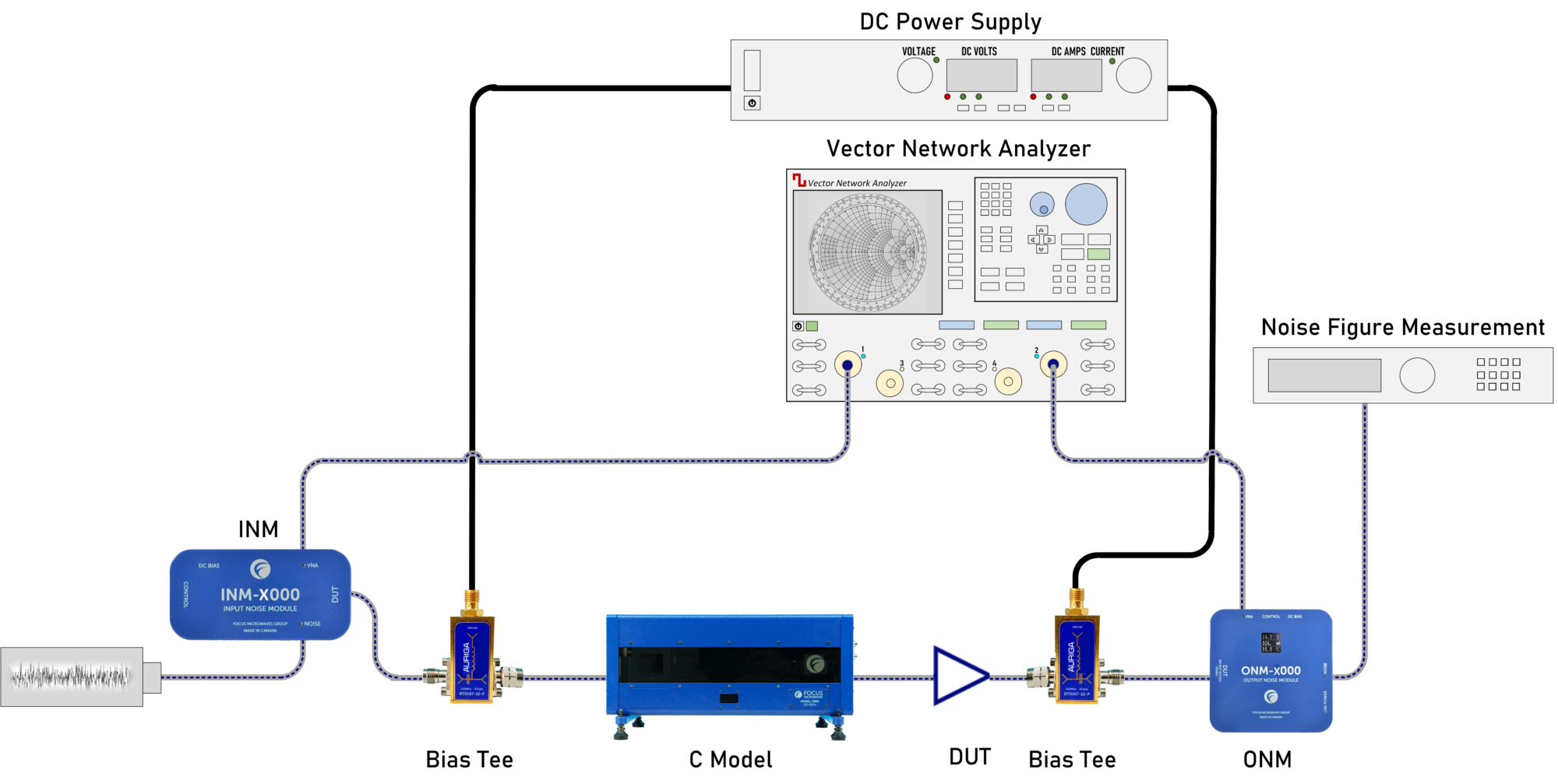

Focus Microwaves社は、入力ノイズモジュール（INM）、出力ノイズモジュール（ONM）、ノイズモジュールコントローラ（NMC）という3つの主要コンポーネントから構成される最先端のノイズ測定システムを発表しました。このシステムは、高精度なノイズパラメータを抽出し、迅速かつ安定した測定と、校正および分析専用ソフトウェアによる最適化されたパフォーマンスを提供します。
Noise Measurement System Up to 170 GHz
Models & Specifications
| Model | Frequency | Insertion Loss | VSWR | Min. Gain | Max. VSWR | Connector |
|---|---|---|---|---|---|---|
| DNMS-2600 | Up to 26.5GHz | 0.80dB | 1.6:1 | 29 for 0.8-26.5GHz | 1.8:1 | 3.5mm |
| DNMS-4000 | Up to 40GHz | 0.91dB | 1.8:1 | 30 for ≦26.5GHz 29 for 26-40GHz |
2.1:1 | 2.95mm |
| DNMS-5000 | Up to 50GHz | 0.99dB | 1.8:1 | 27 for ≦26.5GHz 27 for 26-40GHz 28 for 40-50GHz |
2:1 | 2.4mm |
| DNMS-6700 | Up to 67GHz | 1.12dB | 1.9:1 | 29 for ≦26.5GHz 27 for 26-40GHz 28 for 40-50GHz 21 for 50-65GHz |
3:1 | 1.85mm |
| DNMS-6700-DC* | Up to 67GHz | 1.12dB | 1.9:1 | 29 for ≦26.5GHz 27 for 26-40GHz 28 for 40-50GHz 37 for 50-65GHz |
3:1 | 1.85mm |
| NMS-75500-DC* | 50 to 75GHz | 0.40dB | 1.2:1** | 40 for 50-75GHz | 1.6:1** | WR-15 |
| NMS-90600-DC* | 60 to 90GHz | 0.90dB | 1.3:1** | 35 for 60-90GHz | 1.8:1** | WR-12 |
| NMS-110750-DC* | 75 to 110GHz | 1.1dB | 1.3:1** | 36 for 75-110GHz | 1.9:1** | WR-10 |
| NMS-1701100-DC* | 110 to 170GHz | 1.3dB | 1.4:1** | 36 for 110-170GHz | 2:1** | WR-6.5 |
