USBオシロスコープ & ミックスド・シグナル・オシロスコープ

パワー、携帯性、パフォーマンス

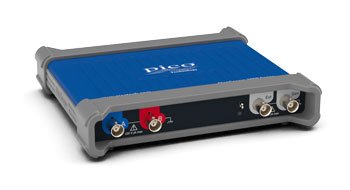

PicoScope 3000シリーズのUSB電源式PCオシロスコープは、小型軽量で持ち運びやすく、ノートパソコンバッグに簡単に収納できるだけでなく、高性能な仕様を幅広く備えています。

これらのオシロスコープは、2つまたは4つのアナログチャンネルと内蔵の関数／任意波形発生器を備えています。
MSOモデルにはさらに16のデジタルチャンネルが追加されます。

高度なPicoScopeソフトウェアによってサポートされるこれらのデバイスは、組み込みシステム設計、研究、テスト、教育、サービス、修理など、多くの用途にとって理想的で費用対効果の高いパッケージを提供します。

高帯域幅と高サンプリングレート

コンパクトなサイズと低価格ながら、最大200MHzの帯域幅を実現し、性能面で一切妥協していません。
この帯域幅は、最大1GS/sのリアルタイムサンプリングレートによって実現され、高周波の詳細な表示を可能にします。
繰り返し信号の場合、等価時間サンプリング（ETS）モードを使用することで、最大実効サンプリングレートを10GS/sまで向上させることができます。

他のオシロスコープは最大サンプリングレートが高いものの、大容量メモリがないと長時間の測定ではこのレートを維持できません。
PicoScope 3000シリーズは、この価格帯のオシロスコープとしては最大5億1200万サンプルのメモリ容量を備えており、PicoScope 3406D MSOは1GS/sから50ms/div（合計キャプチャ時間500ms）まで、幅広いサンプリングレートに対応します。

こうした膨大なデータを管理するには、強力なツールが必要です。

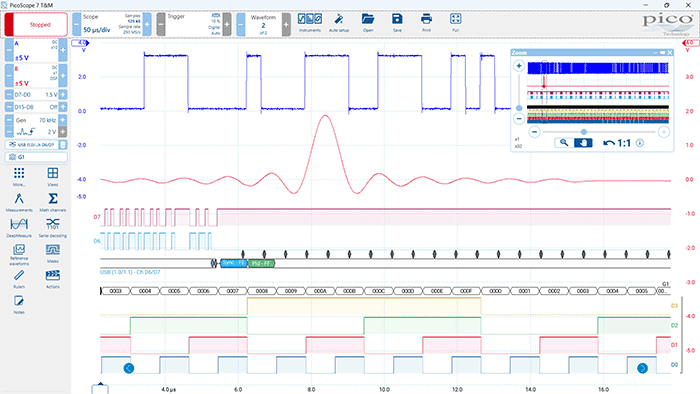

ズームボタンに加え、概要ウィンドウを使えば、マウスやタッチスクリーンでドラッグするだけで表示範囲をズームしたり、位置を調整したりできます。数百万倍のズームも可能です。
波形バッファ、マスク制限テスト、シリアルデコード、ハードウェアアクセラレーションといったその他のツールも大容量メモリと連携し、PicoScope 3000シリーズは市場で最も高性能なオシロスコープの一つとなっています。

ミックスドシグナル機能／ロジックアナライザー

PicoScope 3000Dシリーズのミックスドシグナルオシロスコープは、16個のデジタル入力を備えているため、デジタル信号とアナログ信号を同時に表示できます。

デジタル入力は、個別に、または名前付きグループとして表示でき、バイナリ、10進数、または16進数の値がバススタイルのディスプレイに表示されます。
各8ビット入力ポートごとに、-5Vから+5Vまでの個別の論理しきい値を設定できます。
デジタルトリガーは、任意のビットパターンと、任意の入力におけるオプションの遷移を組み合わせることでアクティブ化できます。
高度な論理トリガーは、アナログ入力チャンネル、デジタル入力チャンネル、またはその両方に設定でき、複雑な混合信号トリガーを可能にします。

デジタル入力により、シリアルデコード機能がさらに強化されます。
すべてのアナログおよびデジタルチャンネルのシリアルデータを同時にデコードできるため、最大20チャンネルのデータに対応できます。例えば、複数のSPI、I²C、CANバス、LINバス、FlexRay信号を同時にデコードすることが可能です。

シリアルバスのデコードとプロトコル解析

PicoScopeは、市場に出回っている他のどのオシロスコープよりも多くのシリアルデコーダ（40種類以上）を搭載しています。
すべてのデコーダは標準搭載*で、オプションの追加やライセンスの購入は不要です。
定期的な無料ソフトウェアアップデートにより、新しいデコーダがリリースされるたびに提供されます。

任意波形およびファンクションジェネレーター

PicoScope 3000Dシリーズ全機種には、前面パネルにファンクションジェネレーター（正弦波、方形波、三角波、DCレベル、ホワイトノイズ、PRBSなど）が内蔵されています。
PicoScope 3000D MSOモデルは、背面パネルにコネクターを備えています。

レベル、オフセット、周波数を設定する基本的なコントロールに加え、より高度なコントロールでは、広範囲の周波数をスイープできます。
スペクトラムピークホールド機能と組み合わせることで、アンプやフィルターの応答特性をテストするための強力なツールとなります。

トリガーツールを使用すると、オシロスコープのトリガーやマスク制限テストの失敗など、さまざまな条件が満たされたときに、波形の1サイクルまたは複数サイクルを出力できます。

14ビット、80MS/sの任意波形発生器（AWG）も搭載されています。
AWG波形は、内蔵のAWGエディタを使用して作成または編集したり、オシロスコープの波形からインポートしたり、スプレッドシートから読み込んだりすることができます。

FFTスペクトルアナライザー

スペクトルビューは振幅を周波数に対してプロットするため、オシロスコープビューでは隠れてしまうような詳細も明らかになります。信号のノイズ、クロストーク、歪みを検出するのに最適です。
PicoScopeのスペクトルアナライザは高速フーリエ変換（FFT）方式を採用しており、従来のスイープスペクトルアナライザとは異なり、単一の非反復波形のスペクトルを表示できます。
最大100万ポイントのPicoScopeのFFTは、優れた周波数分解能と低いノイズフロアを実現しています。

ボタンをクリックするだけで、オシロスコープの帯域幅までの周波数範囲で、アクティブなチャンネルのスペクトルプロットを表示できます。
特定の周波数範囲に焦点を合わせるには、アナライザの周波数軸の開始値と終了値を直接設定できます。
豊富な設定項目により、スペクトルバンド数（FFTビン）、開始/終了周波数、スケーリング（対数/対数を含む）、表示モード（瞬時値、平均値、ピークホールド）を制御できます。
ウィンドウ関数を選択することで、選択性、精度、ダイナミックレンジを最適化できます。

同じデータのオシロスコープ表示と並行して、複数のスペクトル表示を行うことができます。
THD、THD+N、SNR、SINAD、IMDなど、包括的な周波数領域自動測定結果をディスプレイに追加することも可能です。さらに、AWGとスペクトルモードを組み合わせて、スイープスカラーネットワーク解析を実行することもできます。

スペクトル機能は波形バッファと連携するため、数千ものスペクトルプロットをキャプチャして巻き戻したり、マスク制限テストを使用してすべてを自動的にスキャンしたりできます。
スペクトルマスクはPicoScopeのアクションとも連携するため、スペクトルを継続的に実行し、マスクの失敗をディスクに保存したり、アラームを鳴らしたりすることも可能です。

シグナル・インテグリティ

ほとんどのオシロスコープは価格重視で製造されていますが、PicoScopesは仕様重視で製造されています。

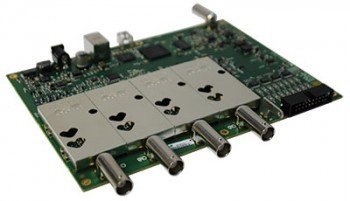

フロントエンドの設計とシールドを綿密に行うことで、ノイズ、クロストーク、高調波歪みを低減しています。
長年にわたるオシロスコープ設計の経験は、帯域幅の平坦性の向上と低歪みに反映されています。

当社は製品の優れた性能に誇りを持っており、ほとんどのオシロスコープメーカーとは異なり、 詳細な仕様を公開しています。その結果、回路をプローブする際に、画面に表示される波形を信頼できるというシンプルなメリットが得られます。

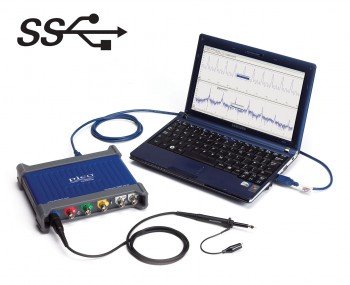

USB接続

USB接続により、高速なデータ取得と転送が可能になるだけでなく、現場でのデータの印刷、コピー、保存、メール送信も迅速かつ簡単に行えます。
USB給電方式を採用しているため、かさばる外部電源を持ち運ぶ必要がなく、移動の多いエンジニアにとってさらに持ち運びやすいキットとなっています。

PicoScope 3000シリーズオシロスコープは、SuperSpeed USB3.0接続を搭載しており、既に最適化されているデータ転送と波形更新速度をさらに高速化します。
USB3.0接続のその他の利点としては、波形の保存速度の向上や、SDK使用時の最大125MS/sの途切れのない連続ストリーミング速度の向上などが挙げられます。また、旧型のUSBシステムとの下位互換性も維持されています。
