高解像度差動USBオシロスコープ

PicoScope 4444とその付属品は、様々な用途において正確かつ詳細な測定を可能にします。

代表的な用途

インテリジェントな差動入力

従来のオシロスコーププローブでは、高インピーダンスの入力と低インピーダンスのグランドの間でシングルエンド測定が行われます。

差動オシロスコープでは、2つの高インピーダンス入力間で測定を行うため、どちらの側も接地されていない部品やテストポイント間でも測定が可能です。また、差動入力はコモンモードノイズを除去する効果もあります。つまり、両方の高インピーダンス入力で均等に拾われるノイズは除去されます。

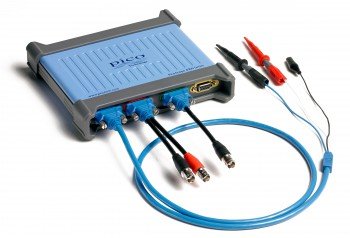

PicoScope 4444の4つの入力チャンネルはそれぞれ、互換性のあるプローブを検出・識別し、必要に応じて電源を供給するインテリジェントなプローブインターフェースを備えています。
各チャンネルは、電圧プローブまたは電流プローブをそれぞれ選択できます。

非減衰型プローブは、ミリボルトから±50Vまでのシグナルを高分解能かつ低ノイズで測定できます。
減衰型プローブは、最大1000V CATⅢまでのシグナルを測定できます。
電流プローブは、最大2000Aまでの電流に対応し、1000V CATⅢの測定にも対応しています。

PicoConnect 441：ミリボルトから±50Vまでの測定が可能

PicoConnect 441差動電圧プローブは、±50Vまでの電圧に対応しています。
（より高い電圧に対応するには、PicoConnect 442をご覧ください）

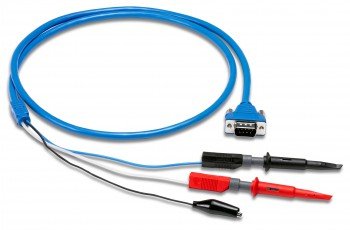

プローブには業界標準の4mmコネクターが装備されており、着脱可能なバネ式フック型プローブチップが付属しています。マルチメータープローブやワニ口クリップなどのその他の4mmアクセサリーは別売りです。 差動入力は、非接地電圧シグナルの測定に加え、検出抵抗を流れる電流の測定にも最適です。どちらの側も接地する必要がないため、ハイサイド測定が可能です。

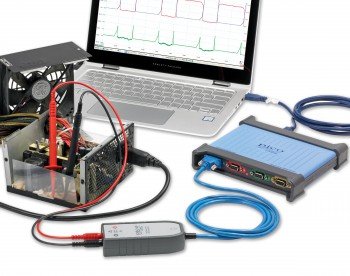

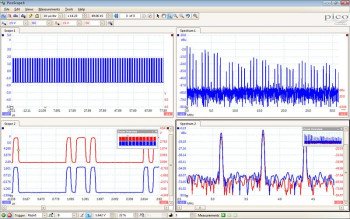

高感度な入力範囲、高分解能、高速サンプリングにより、バッテリー駆動デバイスやIoTデバイスにおける急激に変化する電流の測定に最適です。

高インピーダンス・高分解能の入力は、生物学および科学研究にも適しています。高価な差動プリアンプや差動オシロスコーププローブを使用することなく、コモンモードノイズが存在する状況下でも、低レベルのミリボルトシグナル（12ビットで2mV/div）の測定が可能です。
プローブは、高いコモンモード除去比（CMRR）を確保するために、ツインアックスケーブル（ツイストペアの内部導体と外部シールド）で構成されています。
ケーブルの外部シールドは、オプションでシグナルグランドに接続することで、コモンモード電圧および電流の除去性能を向上させることができます。

PicoConnect 441プローブは、CANバスやバランスオーディオなどの差動信号源を単一チャンネルで測定するのにも最適で、ロードセルや圧力センサーなどのブリッジ型センサーから直接測定するためにも使用できます。

PicoConnect 442：1000V CAT Ⅲプローブ

PicoConnect 442は、入力範囲を1000Vまで拡張する減衰型差動電圧プローブであり、単相、三相、およびモータードライブやインバーターなどで見られるその他のシグナルを安全かつ費用対効果の高い方法で測定できます。

PicoConnect 442プローブは電源や電池を必要としません。そのため、主電源品質測定やその他の長期測定に最適です。

PicoScope 4444の差動入力により、各チャンネルで異なるコモンモード電圧を持つシグナルを測定できます。例えば、電気自動車のバッテリーパックを考えてみましょう。1つのチャンネルを±500Vの入力範囲に設定してパック全体の電圧を測定し、同時に他のチャンネルを±5Vに設定して個々のセルの電圧を測定できます。この構成により、オシロスコープの分解能を最大限に活用できます。

インテリジェントプローブインターフェースを備えた3つの電流プローブ

Pico D9インターフェースには、3種類の電流プローブが用意されています。
TA300とTA301はホール効果を利用して、ケーブルに直接接続することなく交流電流と直流電流を測定できます。
TA368はロゴウスキー原理を利用して交流電流のみを測定します。インテリジェントなプローブインターフェースがプローブに電源を供給するため、電池は不要です。また、どちらかのプローブを接続すると、PicoScopeソフトウェアがプローブを認識し、オシロスコープの測定値をアンペア単位で表示するように自動的に設定します。

TA300電流プローブは、DCから100kHzまでのシグナル測定に適した40Aのプローブです。小電流測定用の高精度プローブであり、数ミリアンペアまで分解可能です。

TA301電流プローブは、DCから20kHzの帯域幅までのシグナル測定に適した、200/2000Aの切り替えレンジを備えたプローブです。

TA368電流プローブは、DCから20kHzまでのシグナルの測定に適した、単一レンジ2000Aの交流プローブです。また、1000V CAT Ⅲの定格電圧を備えているため、主電源電流の測定に最適です。

上記のプローブに加えて、Pico Technology社はBNCコネクターを備えた幅広いACおよびDC電流クランプを取り揃えており、TA271 D9-BNCアダプターを使用してPicoScope 4444に接続できます。
