アナログ世界のためのデジタルオシロスコープ

ほとんどのデジタルオシロスコープは、高速デジタルシグナルを見るために設計されてきました。そのため、サンプリングレートと帯域幅を向上させるためだけに新技術を採用する傾向があります。しかし、PicoScope 4262では、アナログ信号の測定に重要な、分解能の向上、ダイナミックレンジの改善、ノイズと歪みの低減に焦点を当てました。

その結果、ほとんどのオーディオアナライザーに引けを取らない性能を持ちながら、5MHzの帯域幅を持つオシロスコープ/FFTアナライザーが誕生しました。

振動解析などの多くのアプリケーションでは、高いサンプリングレートで長時間のキャプチャが必要なため、深いキャプチャメモリが必要になります。PicoScope 4262は1600万サンプルのバッファメモリを搭載しており、10MS/sで100ms/divのタイムベースをキャプチャできます。より長い時間が必要な場合は、USBストリーミングモードでPCメモリに直接サンプリングできます。

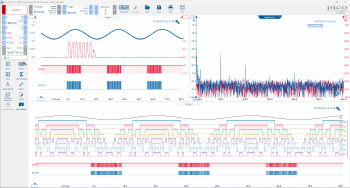

高度なディスプレイ

PicoScopeソフトウェアは、表示領域のほぼすべてを波形表示に割り当てています。これにより、一度に最大限のデータ量を確認できます。
表示領域は、従来の卓上型オシロスコープよりもはるかに広く、解像度も高くなっています。

広い表示領域が利用できるため、カスタマイズ可能な分割画面表示を作成し、複数のチャンネルや同じ信号の異なるビューを同時に表示することも可能です。例に示すように、このソフトウェアは複数のオシロスコープとスペクトラムアナライザの波形を同時に表示することもできます。さらに、表示される各波形は個別にズーム、パン、フィルタ設定が可能で、究極の柔軟性を実現します。

PicoScopeソフトウェアは、マウス、タッチスクリーン、またはキーボードショートカットで操作できます。

FFTスペクトルアナライザー

スペクトルビューは振幅を周波数に対してプロットするため、オシロスコープビューでは隠れてしまうような詳細も明らかになります。
シグナルノイズ、クロストーク、歪みを検出するのに最適です。
PicoScopeのスペクトルアナライザーは高速フーリエ変換（FFT）方式を採用しており、従来のスイープスペクトルアナライザーとは異なり、単一の非反復波形のスペクトルを表示できます。最大100万ポイントのPicoScopeのFFTは、優れた周波数分解能と低いノイズフロアを実現しています。

ボタンをクリックするだけで、オシロスコープの帯域幅までの周波数範囲で、アクティブなチャンネルのスペクトルプロットを表示できます。
特定の周波数範囲に焦点を合わせるには、アナライザの周波数軸の開始値と終了値を直接設定できます。
豊富な設定項目により、スペクトルバンド数（FFTビン）、開始/終了周波数、スケーリング（対数/対数を含む）、表示モード（瞬時値、平均値、ピークホールド）を制御できます。
ウィンドウ関数を選択することで、選択性、精度、ダイナミックレンジを最適化できます。

同じデータのオシロスコープ表示と並行して、複数のスペクトル表示を行うことができます。
THD、THD+N、SNR、SINAD、IMDなど、包括的な周波数領域自動測定結果をディスプレイに追加することも可能です。さらに、AWGとスペクトルモードを組み合わせて、スイープスカラーネットワーク解析を実行することもできます。

スペクトル機能は波形バッファと連携するため、数千ものスペクトルプロットをキャプチャして巻き戻したり、マスク制限テストを使用してすべてを自動的にスキャンしたりできます。
スペクトルマスクはPicoScopeのアクションとも連携するため、スペクトルを継続的に実行し、マスクの失敗をディスクに保存したり、アラームを鳴らしたりすることも可能です。

任意波形およびファンクションジェネレーター

PicoScope 4262には、20kHzのファンクションジェネレーター（正弦波、方形波、三角波、DC電圧、ランプ波、シンク波、ガウス波、半正弦波、ホワイトノイズ、PRBS）が内蔵されています。
このファンクションジェネレーターは、102dB SFDRという優れた正弦波歪み性能を実現しています。

レベル、オフセット、周波数を設定する基本的なコントロールに加え、より高度なコントロールでは、広範囲の周波数を一掃できます。
スペクトラムピークホールド機能と組み合わせることで、アンプやフィルターの応答特性をテストするための強力なツールとなります。

トリガーツールを使用すると、オシロスコープのトリガーやマスク制限テストの失敗など、さまざまな条件が満たされたときに、波形の1サイクルまたは複数サイクルを出力できます。

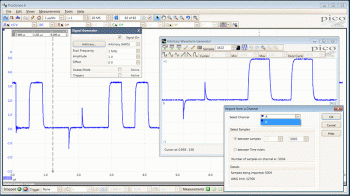

ファンクションジェネレーターで利用できる標準波形に加えて、16ビット/192kS/sの任意波形発生器（AWG）を使用してカスタム波形を作成することもできます。AWG波形は、内蔵エディターを使用して作成または編集したり、オシロスコープの波形からインポートしたり、スプレッドシートから読み込んだりすることができます。

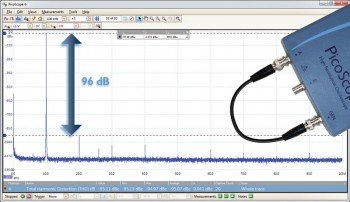

シグナルインテグリティ

ほとんどのオシロスコープは価格重視で製造されていますが、PicoScopeは仕様重視で製造されています。

フロントエンドの設計とシールドを綿密に行うことで、ノイズ、クロストーク、高調波歪みを低減しています。
20年以上にわたる高解像度オシロスコープの設計経験により、パルス応答と帯域幅の平坦性が向上しています。

Pico Technology社は製品の優れた性能に誇りを持っており、その仕様を詳細に公開しています。その結果はシンプルです。回路をプローブする際に、画面に表示される波形を信頼できるということです。

携帯性

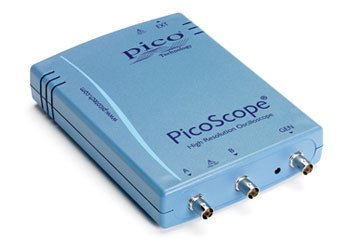

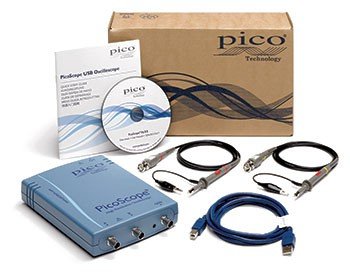

PicoScope 4262オシロスコープは小型かつ軽量で持ち運びやすく、外部電源も不要です。

研究室では最小限の作業スペースしか取らず、移動の多いエンジニアの為にノートパソコンバッグにすっきりと収まります。
