PicoScope 6403E - 300 MHz, 4 channel, 8-bit
PicoScope 6404E - 500 MHz, 4 channel, 8-bit
PicoScope 6405E - 750 MHz, 4 channel, 8-bit kit
PicoScope 6406E - 1 GHz, 4 channel, 8-bit kit
PicoScope 6424E - 500 MHz, 4 channel, FlexRes
PicoScope 6425E - 750 MHz, 4 channel, FlexRes kit
PicoScope 6426E - 1 GHz, 4 channel, FlexRes kit
PicoScope 6428E-D - 3 GHz, 4 channel Oscilloscope【NEW!】

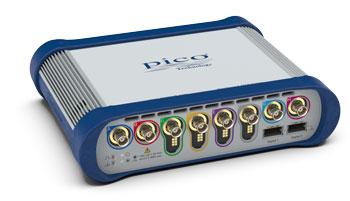

PicoScope 6804E - 500 MHz, 8 channel, 8-bit
PicoScope 6824E - 500 MHz, 8 channel, FlexRes

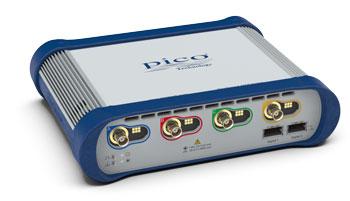

PicoScope 6000E シリーズには、あらゆるニーズに対応する幅広いオシロスコープが揃っています。このシリーズには、1GSまたは2GSのディープメモリを搭載したお買い得な8ビット、300MHzのオシロスコープから、最大1GHzの帯域幅と4GSの超ディープメモリを搭載した10/12ビットのFlexRes®オシロスコープまであり、最大500MHzの8チャンネルモデルも用意されています。1GHzまでの6000Eシリーズ・オシロスコープはすべて、10mV～20Vの入力レンジ、AC/DCカップリング、50Ω/1MΩのインピーダンスを備えています。

PicoScope 6000E シリーズ・オシロスコープは、従来のスコープに匹敵するパワーを持ちながら、机の上に簡単に収まる小型という利点を備えています。6000Eシリーズは、最大3 GHzの帯域幅、最大12ビットの分解能を持つFlexRes®モデル（分解能エンハンスメントを有効にすると最大16ビット）、最大4 GSのメモリを搭載したオシロスコープです。PicoScope 6000Eシリーズには、最大8つのアナログチャンネルと16のデジタルチャンネル、そして最大50 MHzの信号を生成できる任意波形発生器が搭載されており、あらゆるタスクに対応できます。
40個のシリアルデコーダを標準装備した超大容量メモリは、デジタルシステムのデバッグやモニタリングに最適なオシロスコープです。同時に、入念なアナログ設計により、60dBのSFDR、優れたパルス応答、最小のクロストークを備えたフロントエンドを実現しています。
これらの機能は全て無料のPicoScopeソフトウェアからアクセスでき、定期的なアップデート、生涯テクニカルサポート、隠れた費用は一切かかりません。

PicoScope 6000E シリーズは PicoScope 7、PicoSDK® または PicoLog 6 で動作します。マスク、高度なデジタルトリガ、自動測定、バッファに保存された最大 40,000 個の波形によるアクションを組み合わせれば、コーディング不要で、長時間のテスト中に稀なタイミングエラー、グリッチ、ドロップアウトを検出できます。また、PicoSDKを使用して、独自のアプリケーションをゼロから作成することもできます。
昔ながらのSCPIインターフェースとは異なり、CベースのDLLはハードウェアのあらゆる部分にアクセスでき、毎秒最大3億1200万サンプルのストリーミングが可能です。PicoScope 6000E シリーズオシロスコープをセットアップに統合し、高度なトリガと正確な（シングルサンプル分解能）トリガタイムスタンプを使用して、誤検出や誤検出のないシステム性能を監視できます。
PicoScope 6000Eの超大容量メモリは、ダウンサンプリングやデータ集約などの機能によりデバイス上で管理され、レイテンシを低減する一方、より詳細な解析が必要な場合は元のキャプチャデータを保持します。

PicoScope 6428E-D は、標準の PicoScope 6000E シリーズのさらなる高速バージョンです。入力インピーダンスを 50 Ω に限定し、使用可能な入力電圧範囲を狭めることで、3 GHz オシロスコープのコストを大幅に削減しました。PicoScope 6428E-Dは必要な分だけ購入でき、OEMアプリケーションへの組み込みに最適です。

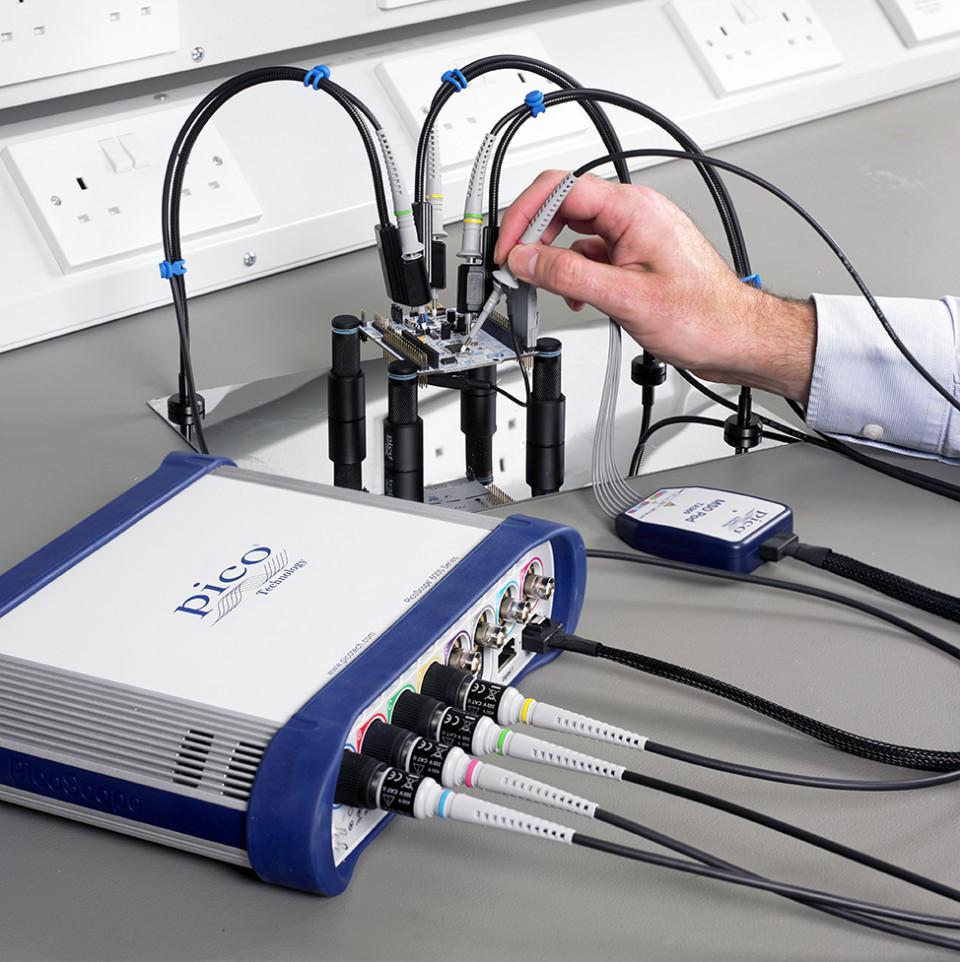

すべての PicoScope 6000E シリーズ オシロスコープには、TA369 MSO ポッドに接続するためのデジタルポートが 2 つあります。これらのポッドはそれぞれ、5GS/sの動作と1Gb/sの帯域幅（最小検出パルス幅1nsに相当）に対応する8個のデジタル入力を備えています。コンパクトなフライングリードは、0.1インチピッチのコネクターに簡単に接続でき、DUTへの負荷は最小限に抑えられます（高品質のミニ同軸フライングリードにより、入力キャパシタンスはわずか3.5pFです）。外付けのMSOポッドにより、性能や堅牢性を損なうことなく、プローブの位置決めを柔軟に行うことができます。
デジタルチャンネルは、アナログチャンネルと同時に取り込むことができるため、正確な時間相関をとり、一緒に画面に表示することができます。デジタルチャンネルとアナログチャンネルを組み合わせれば、一度に最大24チャンネルのデータを取得できます。複数のシリアルプロトコルやパラレルプロトコルを同時にデコードするのに最適です。PicoScope には標準で 40 種類以上のシリアルデコーダが搭載されており、PicoScope 7 ソフトウェアの無償アップデートにより常に新しいプロトコルが追加されます。
デジタル・チャンネルをグループ化し、画面上にバスとして表示することができます（値は2進数、16進数、10進数、符号付き10進数で表示）。DACテストに最適です。
デジタルチャンネルはアナログチャンネルと同様に、PicoScope 7 で利用できるさまざまな高度なトリガと連動します。デジタルトリガでは、レベルと遷移の組み合わせを定義できるため、誤検出することなく、必要な条件を正確にキャプチャできます。6000E のディープメモリと組み合わせると、どのような条件で特定の状態になったかを正確に把握できます。

PicoScope 6000E シリーズ・オシロスコープは、競合スコープの何倍もの超ディープ・キャプチャ・メモリに最大 4 ギガ・サンプルをキャプチャできます。大容量メモリの利点は、最大サンプリング速度で長時間の波形をキャプチャできることです。PicoScope 6000Eシリーズのオシロスコープは、200psの分解能で200msの波形をキャプチャできます。これに対し、10メガ・サンプルのメモリを搭載したオシロスコープでは、同じ時間帯を10ナノ秒の分解能で捕捉することしかできません。
パケット間に長いギャップのある高速シリアル・データや、ミリ秒ギャップのあるナノ秒レーザー・パルスなど、高速だが断続的な信号をキャプチャする場合、超ディープ・メモリは非常に貴重です。ディープ・メモリはアナログまたはデジタル・サンプルの保存に使用でき、キャプチャ・メモリは有効にしたチャンネルとMSOポート間で共有されます。また、手動で最大40,000のセグメントにメモリを分割することもできます。トリガーを設定し、各セグメントに個別のキャプチャを保存します（キャプチャ間のデッドタイムはわずか300 ns）。データを取得したら、探しているイベントが見つかるまで、1セグメントずつメモリをステップスルーすることができる。各トリガーはピコ秒の分解能でタイムスタンプされるので、各イベントがいつ発生したかを正確に知ることができる。
40,000のセグメントを手動で検索するのは時間がかかるため、PicoScopeソフトウェアにはデータ管理に役立つ強力なツールも搭載されています。マスクリミットテストとカラーパーシステンスモードにより、グリッチを素早く見つけることができます。ズーム機能により、波形を最大1億倍にズームできます。ズームした領域のサイズと位置を簡単に制御できるズーム概要ウィンドウもあります。波形バッファ、シリアル・デコーダ、ハードウェア・アクセラレーションを超大容量メモリと組み合わせることで、PicoScope 6000Eシリーズは市場で最も強力なオシロスコープの1つとなっています。

PicoScope 7 PCオシロスコープ・ソフトウェアが従来のベンチトップ・オシロスコープを凌駕し、性能、効率、価値を求めるプロフェッショナルに選ばれる理由をご覧ください。
追加コストなしの包括的な機能： PicoScope 7には必要不可欠な機能が全て標準搭載されているため、高額なアップグレードが不要です。シリアルデコーダなどのオプションに追加料金がかかるベンチトップ型オシロスコープとは異なり、PicoScope 7には最初から40個のデコーダが含まれています。多くの場合、古いベンチトップのシリアルプロトコルを1つだけアップグレードするよりも、新しいPicoScopeを購入した方がコスト効率が高くなります。
優れたディスプレイと処理能力：既存のコンピュータの高解像度ディスプレイのパワーを活用して、一般的なベンチトップ型スコープの最大10倍の詳細情報を表示できます。PCの高度な処理能力により、PicoScope 7は従来のオシロスコープの能力を凌駕する高度な数学、測定、解析ツールを提供します。
シームレスな接続とデータ管理：PicoScopeをPCに接続すると、データの保存、共有、操作が簡単になります。結果をレポートに簡単に統合したり、オフラインで作業したり、PicoScopeを持っていない同僚ともデータを共有できます。この便利さはワークフローを合理化し、共同作業を強化します。
直感的でカスタマイズ可能なユーザーインターフェース： PicoScope 7 はマウスとタッチスクリーンの両方でシームレスに動作するユーザーフレンドリーなインターフェースを備えています。Windows、Mac、Linuxに対応し、チャンネルの命名、カラースキームやテーマの選択、カスタムプローブの定義、頻繁に使用するツールのピン留めによるクイックアクセス、27言語からの選択など、ワークスペースをパーソナライズできます。
将来を見据えた投資：PicoScopeは30年以上にわたって無償のソフトウェアアップデートと機能拡張を提供しており、お客様の投資価値を維持します。ハードウェアを一度購入すれば、毎年継続的な改良と新機能を享受できます。

・デコード
PicoScope 7 のシリアルデコーダ機能には、診断とデバッグを迅速かつ簡単に行うためのツールが多数含まれています。MSOケーブルを接続し、信号に割り当てれば準備完了です。PicoScope 7 はフレーム全体を自動的に検出してパケットに分割し、使用されている規格に応じてそれぞれをデコードします。オングラフディスプレイは16進数、2進数、10進数、ASCIIで結果を表示するように設定できるので、他のイベントと並べることができます。
10BASE-T1Sイーサネットから3線式または4線式SPI、PMBusまで、豊富なプロトコルから選択できます。シリアルデコーダはデジタルチャンネルとアナログチャンネルを混在して使用できるため、PicoScope 6804E/6824Eでは一度に最大24チャンネルのシリアルデータを使用できます。これらのチャンネルは、ほぼすべてのシリアルプロトコルの組み合わせを同時にデコードできます。

・より高速な解析
PicoScope 6000E シリーズの大容量メモリは、複数チャンネルにわたる膨大な量のシリアルデータの記録を可能にします。すべての情報を簡単に解析するには、リンクファイルをインポートして、データを生の数値から人間が読めるテキストに変換し、アプリケーションに合わせてカスタマイズします。行や列をフィルタリングして、関心のあるパケットをすばやくソートして見つけ、エラーは自動的にハイライトされます。

・統計は、ロジックの高電圧および低電圧レベルの変動など、物理層に関するより深い洞察を提供します。タイミング解析ツールは、設計のあらゆる部分の性能をチェックし、潜在的な危険を早期に発見するのに役立ちます。また、記録されたデータを簡単にエクスポートして、共有や公開が可能です。

PicoScope 6000E シリーズ・オシロスコープの超大容量メモリは、最大 40,000 個の波形と最大 400 万個のサンプルを保存できることを意味します。そのため、PicoScope 7では波形バッファとナビゲータをマスク、測定、DeepMeasureなどの強力なツールと連携させ、驚異的なハードウェア・デバッグ・マシンを実現しています。
すべての波形には1秒の分解能でキャプチャされた時刻がスタンプされ、さらに1サンプル分解能（5GS/sの場合、わずか200ps）で最初のトリガと前回のトリガからのトリガ・タイムスタンプが記録されます。この情報があれば、異なるイベントを簡単に相互相関させることができます。次に、マスクと測定を使用して、不要なイベントをフィルタリングし、非表示にします。DeepMeasureツールでは、メモリー全体または現在のバッファーのいずれかを選択し、結果テーブルを使用して目的の時間まで即座にスクロールすることができます。
