5,9GHz低容量パッシブオシロスコーププローブ PicoConnect 910,920シリーズ
- 主な製品特徴
-
- 分割比5:1、10:1、20:1の交換可能なプローブヘッド、ACまたはDC結合
- 5GHz：70ps未満、9GHz：40ps未満の遷移時間
- 極めて低い負荷容量（標準値0.3pF未満、上限値0.4pF）
- Z0 = 0 Ω～100 Ωの高速伝送線の高精度プロービング
- パッシブ設計により、広いダイナミックレンジ、低ノイズ、直線性、長期的な平坦性を実現
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- 計測機器
- Pico Technology
- 5,9GHz低容量パッシブオシロスコーププローブ PicoConnect 910,920シリーズ
Pico Technology
独自の設計と構造
PicoConnect 910シリーズ
PicoConnect 910シリーズRFプローブの中核を成すのは、革新的な基板内構造です。この高度な設計により、低静電容量だけでなく、コプレーナマイクロ波の完全性も確保され、高精度で信頼性の高いRFおよびマイクロ波測定が可能になります。
従来のプローブとは異なり、PicoConnect 910シリーズは小型の交換式プローブヘッドシステムを採用しており、幅広い分割比、帯域幅、および結合タイプに対応しています。
この汎用性により、RFエンジニアは様々なRFテストシナリオに合わせてプローブを容易に調整できます。さらに、基板内構造はPico Technology社の特許取得済み知的財産であり、これらのプローブの独自性と独自性を強調しています。
PicoConnect 920シリーズ
PicoConnect 920シリーズのギガビットデジタルプローブの中核を成すのは、革新的な基板内構造です。この高度な設計により、低静電容量だけでなく、コプレーナマイクロ波の整合性も確保され、高精度で信頼性の高いデジタル測定が可能になります。
精度と柔軟性を重視した920シリーズプローブは、小型で交換可能なプローブヘッドを備え、様々な分割比、帯域幅、およびカップリングタイプに対応します。この汎用性により、多様なギガビットデジタルテストシナリオにシームレスに対応し、デジタルプロービング技術の新たな基準を確立します。
高速性能
PicoConnect 910シリーズ
高周波RFテストに対する需要の高まりを受け、PicoConnect 910シリーズはそのニーズに応えます。最大5GHzの帯域幅を備えたこれらのプローブは、比類のない精度で高周波RF信号を捕捉・分析する優れた性能を発揮します。
70ps未満の遷移時間により、最も高速な信号でも正確に捕捉できるため、PicoConnect 910シリーズは要求の厳しいRFテスト用途に最適な選択肢となります。RF回路の特性評価、通信信号の解析、RFシステムのトラブルシューティングなど、どのような用途でも、これらのプローブは常に卓越した性能を発揮します。
PicoConnect 920シリーズ
高速デジタルテストへの需要の高まりを受け、PicoConnect 920シリーズはそのニーズに応えます。最大18Gb/sの速度を実現するこれらのプローブは、高速デジタル信号を高精度かつ正確に捕捉・分析する能力に優れています。
40ps未満の遷移時間により、最速の信号でも最高の忠実度で捕捉できるため、PicoConnect 920シリーズは、要求の厳しいギガビットデジタルテストアプリケーションにとって最適な選択肢となります。
ACまたはDC結合オシロスコーププローブヘッド
PicoConnect 910シリーズ
Picoは、交換可能なプローブヘッドを選択することで、ACまたはDCカップリングの柔軟性も提供します。
低インピーダンスプローブは、プローブ対象信号に負荷をかけ、振幅をわずかに減少させます。また、信号にDCバイアスがある場合は、信号源との間で電流を供給または吸収し、デバイスの動作バイアスを変化させる可能性があります。
AC結合モデルでは、パルスの頂部または底部のAC結合およびドループは0.1%/ns未満です。

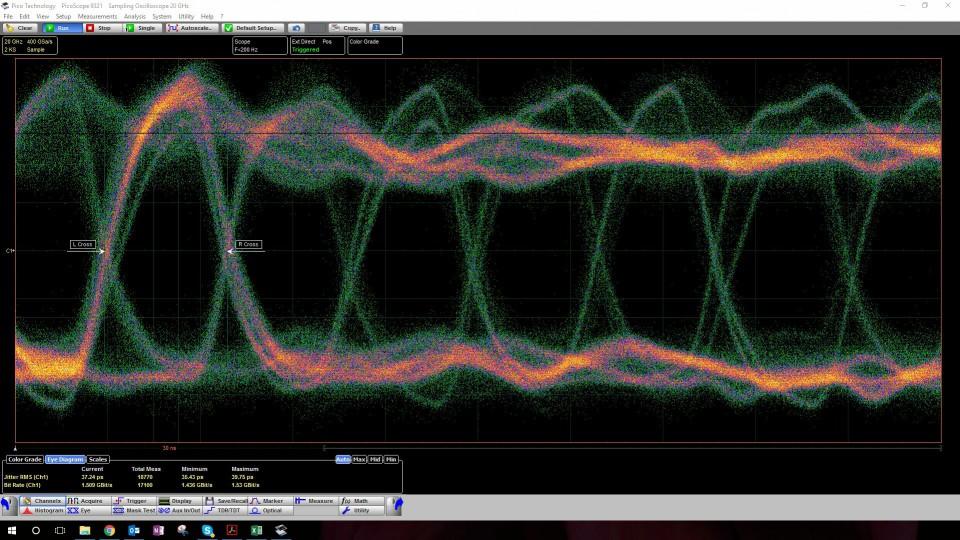

AC結合プロービングの用途としては、HDMI、USB、SATA、ECL、PECLなどのDCバイアスデータストリーム、および電流ノイズやデカップリングの問題を検出する場合など、電源線や制御線上の微小信号のプロービングが挙げられます。
PicoConnect 920シリーズ
Picoは、交換可能なプローブヘッドを選択することで、ACまたはDCカップリングの柔軟性も提供します。
低インピーダンスプローブは、プローブ対象信号に負荷をかけ、振幅をわずかに減少させます。また、信号にDCバイアスがある場合は、信号源との間で電流を供給または吸収し、デバイスの動作バイアスを変化させる可能性があります。
AC結合プローブは、DCバイアス問題を回避します。
低周波3dBカットオフは160kHz未満で、パルスの頂点または底部のドループは、すべてのAC結合モデルで0.1%/ns未満です。
AC結合プローブの用途には、HDMI、USB、SATA、ECL、PECLなどのDCバイアスデータストリーム、および電流ノイズやデカップリングの問題を検出する場合など、電源線や制御線上の微弱信号のプローブが含まれます。
5:1、10:1、20:1の交換可能な分割比率
PicoConnect 910,920シリーズRFプローブは、交換可能なプローブヘッドにより、これまでにない柔軟性を提供します。
5:1、10:1、20:1の分割比を備えたこれらのプローブは、幅広いRF信号振幅と要件に対応します。
低振幅ロジック信号から高振幅RF信号まで、エンジニアは正確かつ効率的な測定に最適なプローブ比を選択できます。この汎用性により、PicoConnect 910シリーズはさまざまなRFテストシナリオにシームレスに対応し、RF解析の生産性と効率性を向上させます。
価格面でのブレークスルー
PicoConnect 910,920シリーズのRFプローブは、高度な技術と優れた性能を備えながらも、かつてない価格を実現しています。
従来、同様の機能を備えたRFプローブは非常に高価で、多くのエンジニアや研究者にとって手の届かないものでした。しかし、PicoConnect 910,920シリーズは、手頃な価格と高品質を両立させ、RFテスト用途において卓越した価値を提供します。
単体で購入する場合でも、キットの一部として購入する場合でも、PicoConnect 910,920シリーズは性能を損なうことなく、費用対効果の高いソリューションを提供します。

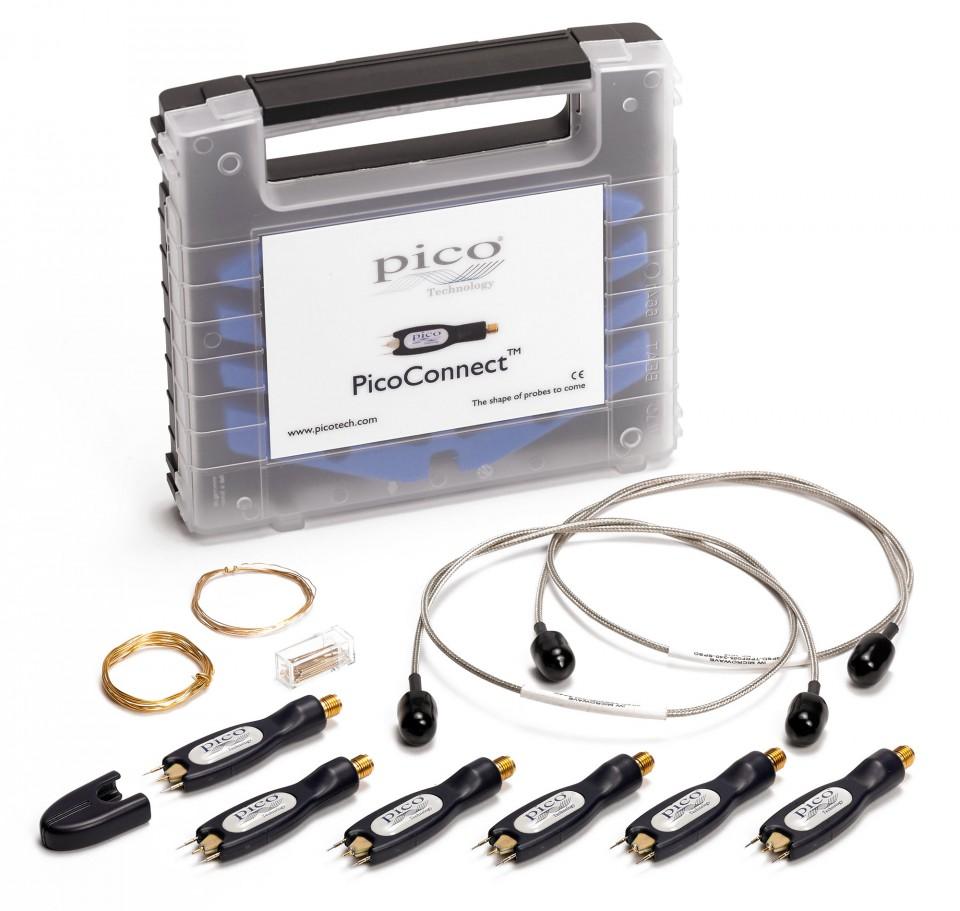

パッシブプローブ6個を4個分の価格で
インピーダンス、分割比、カップリングの最適なバランスは、以下の6プローブキットで実現できます。
製品ラインナップ
5GHz Low Capacitance Passive Oscilloscope Probes
| Model | 911 | 912 | 913 | 914 | 915 | 916 |
|---|---|---|---|---|---|---|
| Nominal division ratio | 20:1 | 20:1 | 10:1 | 10:1 | 5:1 | 5:1 |
| Bandwidth（-3dB） | > 4GHz | > 4GHz | > 4GHz | > 4GHz | > 5GHz | > 5GHz |
| Max. usable data rate （fundamental） |
8Gb/s | 8Gb/s | 8Gb/s | 8Gb/s | 10Gb/s | 10Gb/s |
| Max. usable data rate （3rd harmonic） |
2.6Gb/s | 2.6Gb/s | 2.6Gb/s | 2.6Gb/s | 3.3Gb/s | 3.3Gb/s |
| Max. usable data rate （5th harmonic） |
1.6Gb/s | 1.6Gb/s | 1.6Gb/s | 1.6Gb/s | 2Gb/s | 2Gb/s |
| Transition time | < 87.5ps | < 87.5ps | < 87.5ps | < 87.5ps | < 70ps | < 70ps |
| Probe tip impedance （nominal） |
960Ω | 960Ω | 440Ω | 440Ω | 230Ω | 230Ω |
| Probe tip capacitance （typical） |
0.3pF | 0.3pF | 0.3pF | 0.3pF | 0.3pF | 0.3pF |
| Probe tip capacitance （maximum） |
0.4pF | 0.4pF | 0.4pF | 0.4pF | 0.4pF | 0.4pF |
| Accuracy for line Z0 = 40Ω to 60Ω |
< ±0.13dB（±1.6%） | < ±0.13dB（±1.6%） | < ±0.18dB（±2.1%） | < ±0.18dB（±2.1%） | < ±0.30dB（±3.4%） | < ±0.30dB（±3.4%） |
| Accuracy for line Z0 = 0Ω to 100Ω |
< ±0.25dB（±2.9%） | < ±0.25dB（±2.9%） | < ±0.50dB（±6.0%） | < ±0.50dB（±6.0%） | < ±0.93dB（±10.2%） | < ±0.93dB（±10.2%） |
| Nominal error for line Z0 = 75Ω |
< -0.17dB（-1.9%） | < -0.17dB（-1.9%） | < -0.26dB（-2.9%） | < -0.26dB（-2.9%） | < -0.54dB（-6.0%） | < -0.54dB（-6.0%） |
| Continuous voltage | 14V AC RMS | 14V RMS | 10V AC RMS | 10V RMS | 8V AC RMS | 8V RMS |
| DC blocking voltage （max.） |
50V DC | - | 50V DC | - | 50V DC | - |
| Peak voltage | < 150V | < 150V | < 150V | < 150V | < 150V | < 150V |
| Pulse width at peak voltage | < 500ns | < 500ns | < 500ns | < 500ns | < 500ns | < 500ns |
| Mark:space at peak voltage | < 1:120（0.8%） | < 1:120（0.8%） | < 1:230（0.4%） | < 1:230（0.4%） | < 1:360（0.3%） | < 1:360（0.3%） |
| Coupling | AC | DC | AC | DC | AC | DC |
| Low-frequency cut-off （-3dB） |
40kHz | - | 80kHz | - | 150kHz | - |
| Pulse /eye droop | > 50ns / % | - | > 20ns / % | - | > 10ns / % | - |
| Flatness （±0.5dB） |
120kHz to 2GHz | DC to 2GHz | 240kHz to 2GHz | DC to 2GHz | 450kHz to 2GHz | DC to 2GHz |
| Output impedance （for test node impedance 50Ω） |
717Ω | 717Ω | 245Ω | 245Ω | 203Ω | 203Ω |
| Additive voltage noise @23℃ | 3.4nV/√Hz | 3.4nV/√Hz | 2.0nV/√Hz | 2.0nV/√Hz | 1.7nV/√Hz | 1.7nV/√Hz |
9GHz Low Capacitance Passive Oscilloscope Probes
| Model | 921 | 922 | 923 | 924 | 925 | 926 |
|---|---|---|---|---|---|---|
| Nominal division ratio | 20:1 | 20:1 | 10:1 | 10:1 | 5:1 | 5:1 |
| Bandwidth（-3dB） | > 6GHz | > 6GHz | > 7GHz | > 7GHz | > 9GHz | > 9GHz |
| Max. usable data rate （fundamental） |
12Gb/s | 12Gb/s | 14Gb/s | 14Gb/s | 18Gb/s | 18Gb/s |
| Max. usable data rate （3rd harmonic） |
4Gb/s | 4Gb/s | 4.6Gb/s | 4.6Gb/s | 6Gb/s | 6Gb/s |
| Max. usable data rate （5th harmonic） |
2.4Gb/s | 2.4Gb/s | 2.8Gb/s | 2.8Gb/s | 3.6Gb/s | 3.6Gb/s |
| Transition time | < 58.3ps | < 58.3ps | < 50ps | < 50ps | < 38.8ps | < 38.8ps |
| Probe tip impedance （nominal） |
515Ω | 515Ω | 250Ω | 250Ω | 220Ω | 220Ω |
| Probe tip capacitance （typical） |
0.3pF | 0.3pF | 0.3pF | 0.3pF | 0.3pF | 0.3pF |
| Probe tip capacitance （maximum） |
0.4pF | 0.4pF | 0.4pF | 0.4pF | 0.4pF | 0.4pF |
| Accuracy for line Z0 = 40Ω to 60Ω |
< ±0.20dB（±2.4%） | < ±0.20dB（±2.4%） | < ±0.27dB（±3.1%） | < ±0.27dB（±3.1%） | < ±0.25dB（±3.9%） | < ±0.25dB（±3.9%） |
| Accuracy for line Z0 = 0Ω to 100Ω |
< ±0.48dB（±5.6%） | < ±0.48dB（±5.6%） | < ±0.86dB（±10.4%） | < ±0.86dB（±10.4%） | < ±0.90dB（±10.9%） | < ±0.90dB（±10.9%） |
| Nominal error for line Z0 = 75Ω |
< -0.19dB（-2.2%） | < -0.19dB（-2.2%） | < -0.40dB（-4.5%） | < -0.40dB（-4.5%） | < -0.48dB（-5.3%） | < -0.48dB（-5.3%） |
| Continuous voltage | 7V AC RMS | 7V RMS | 5V AC RMS | 5V RMS | 5V AC RMS | 5V RMS |
| DC blocking voltage （max.） |
50V DC | - | 50V DC | - | 50V DC | - |
| Peak voltage | < 25V | < 25V | < 25V | < 25V | < 25V | < 25V |
| Pulse width at peak voltage | - | - | - | - | - | - |
| Mark:space at peak voltage | < 1:20（5%） | < 1:20（5%） | < 1:30（3.3%） | < 1:30（3.3%） | < 1:30（3.3%） | < 1:30（3.3%） |
| Coupling | AC | DC | AC | DC | AC | DC |
| Low-frequency cut-off （-3dB） |
70kHz | - | 140kHz | - | 160kHz | - |
| Pulse /eye droop | > 20ns / % | - | > 10ns / % | - | > 10ns / % | - |
| Flatness （±0.5dB） |
210kHz to 2GHz | DC to 2GHz | 420kHz to 2GHz | DC to 2GHz | 480kHz to 2GHz | DC to 2GHz |
| Output impedance （for test node impedance 50Ω） |
54Ω matched | 54Ω matched | 48Ω matched | 48Ω matched | 187Ω matched | 187Ω matched |
| Additive voltage noise @23℃ | 0.9nV/√Hz | 0.9nV/√Hz | 0.9nV/√Hz | 0.9nV/√Hz | 1.6nV/√Hz | 1.6nV/√Hz |
