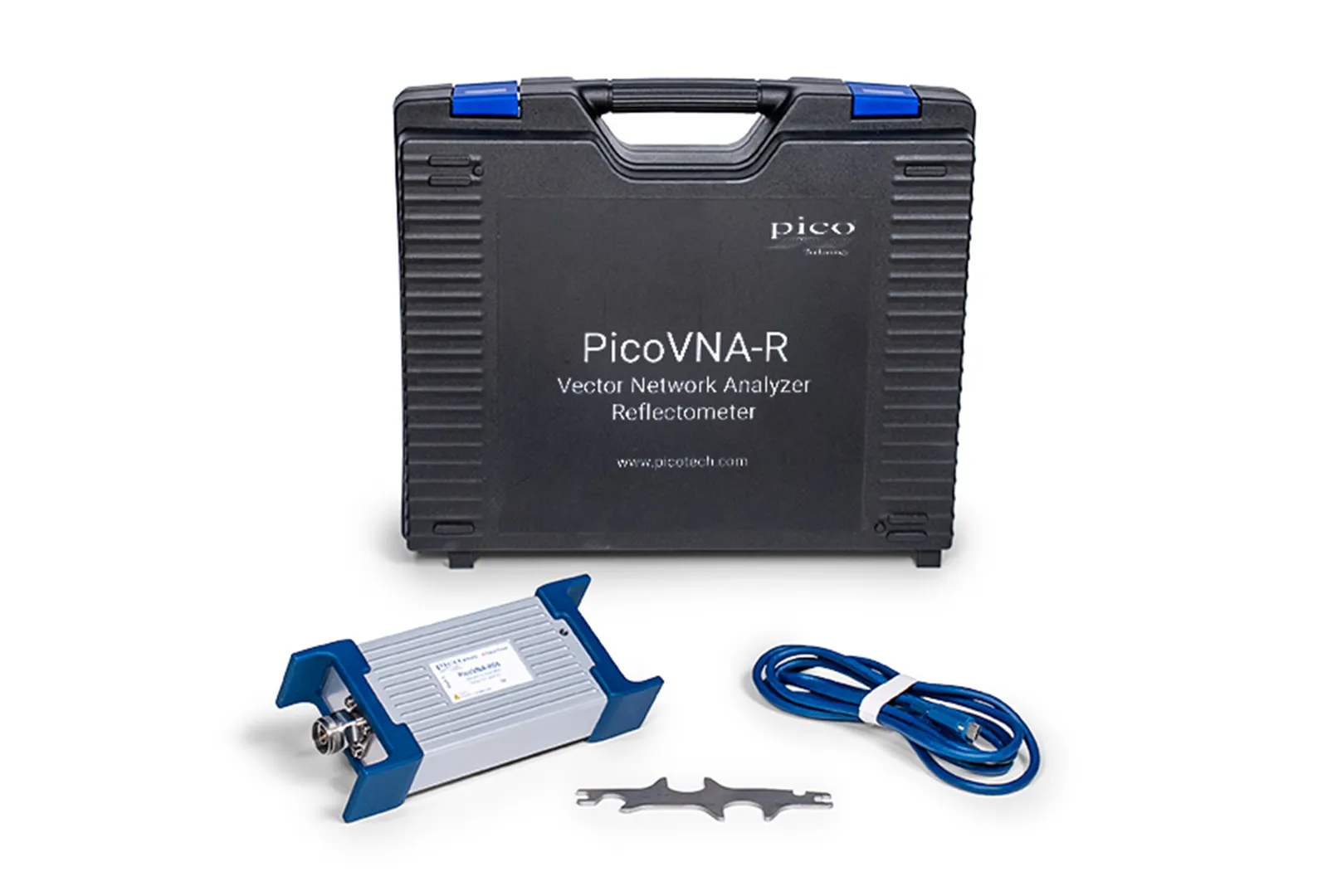

PicoVNA-R　6GHzポータブルベクトルネットワークアナライザー＆リフレクトメーター

実験室レベルのベクトル測定、現場ですぐに使用可能

PicoVNA-Rは、ベクトルネットワーク解析を研究室の外へと持ち出します。
300kHzから6GHzまでの周波数帯域をカバーし、S11の振幅と位相を1点あたり100µs未満で測定できるため、調整を行ったその効果をリアルタイムで確認できます。
また、S21の伝送測定も可能です。

内蔵の電子校正器により、周囲の環境変化に伴って蓄積される温度ドリフトを補正し、機器の特性を数秒で再設定できます。
IP66規格に準拠した筐体は現場での使用に適しており、1本のUSB-Cケーブルで電源とデータの両方を伝送できます。

PicoVNA-Rを選ぶ理由とは？

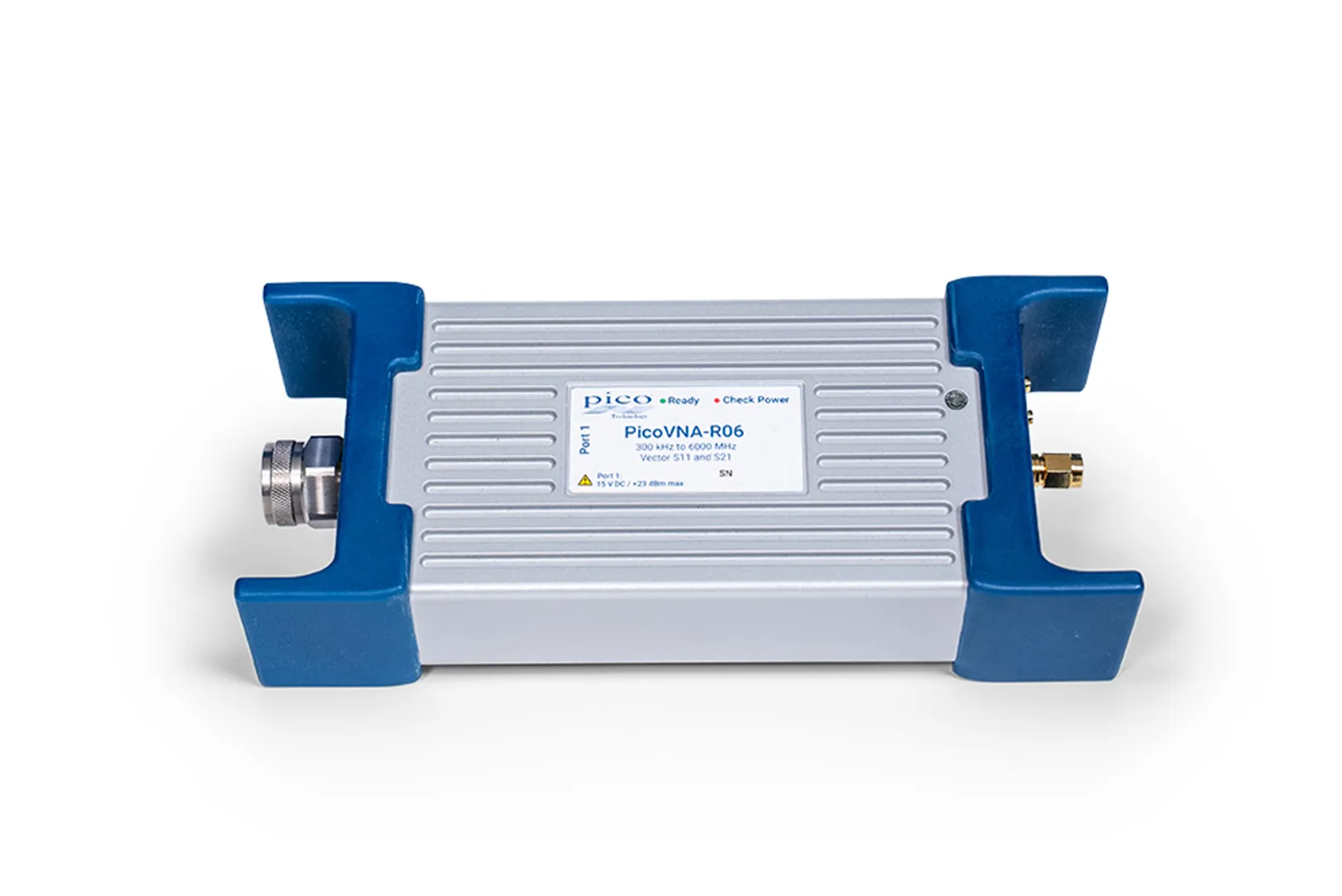

1. 高精度、小型フォームファクター

振幅と位相の両方のベクトル測定を可能にするコンパクトなシングルボード設計で、被試験機器に持ち運べるほど小型の計測器です。

2. 業界トップクラスの温度安定性

独自のオンボード電子校正器により、機器の特性を数秒で再調整でき、変動する現場環境による温度ドリフトを除去できます。

3. 高速測定

1ポイントあたり100µsのS11測定速度を実現し、調整、微調整、トラブルシューティングを行う際にリアルタイムの応答を提供します。

4. 超低ノイズ

最大帯域幅において、0.008 dB RMSという極めて低い微量ノイズで、非常にクリアなデータを体験してください。

5. 時間領域解析

伝送経路に沿った不連続部の位置特定と特性評価のための、内蔵型時間領域反射率測定・透過率測定。（TDR/TDT）

6. USB給電による携帯性

USB接続1本で給電・制御が可能。ノートパソコンに接続するだけで測定できます。

コンパクトで耐久性に優れ、現場での使用にも最適

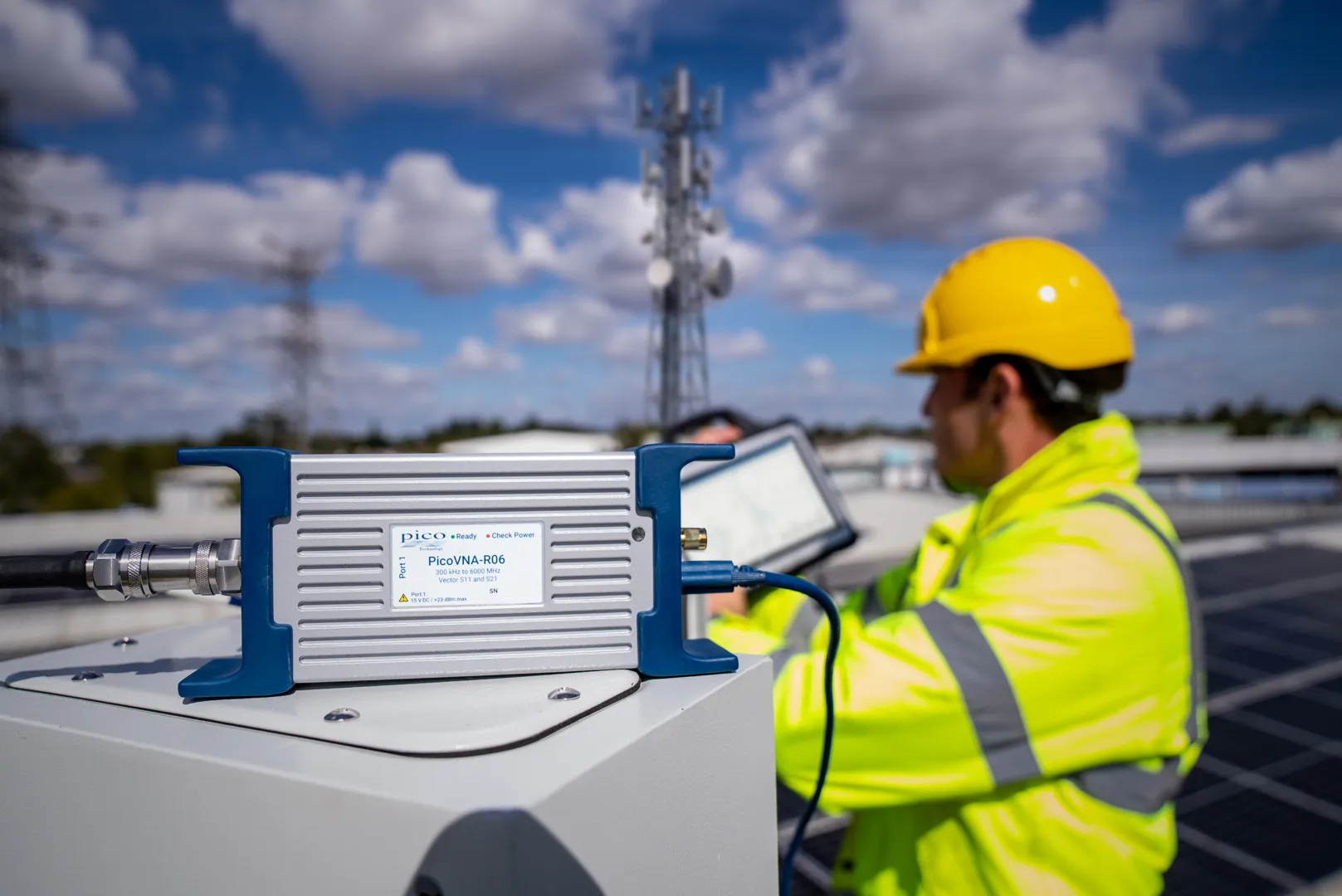

• PicoVNA-Rを仕事場へ持ち運ぼう

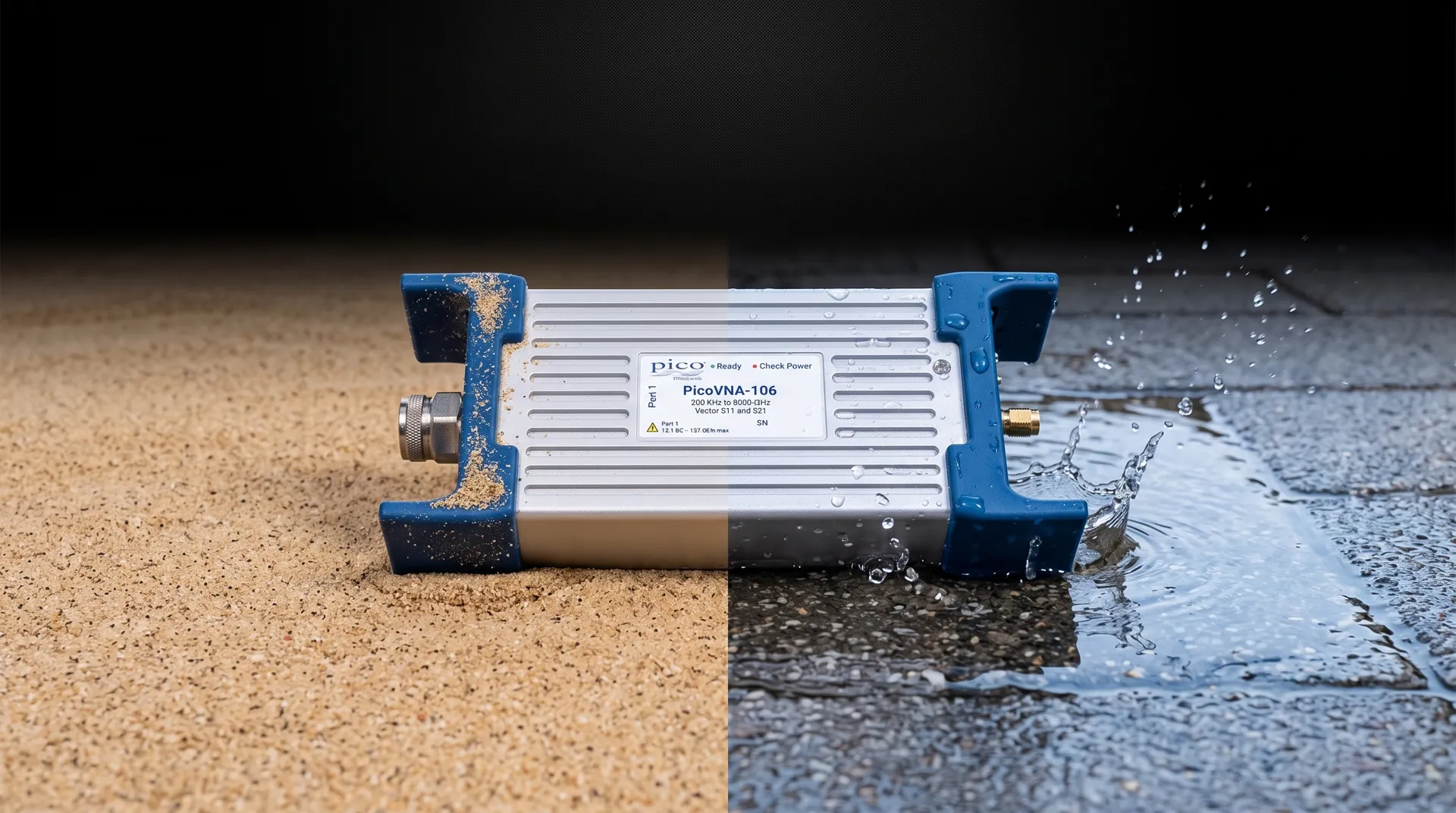

IP66規格に準拠した筐体は粉塵や水の侵入を防ぎ、コンパクトなサイズに加え、USB-Cによる電源とデータ伝送を1本のケーブルで行うため、電源管理は不要です。
必要なのはノートパソコンとPicoVNA-Rだけ。

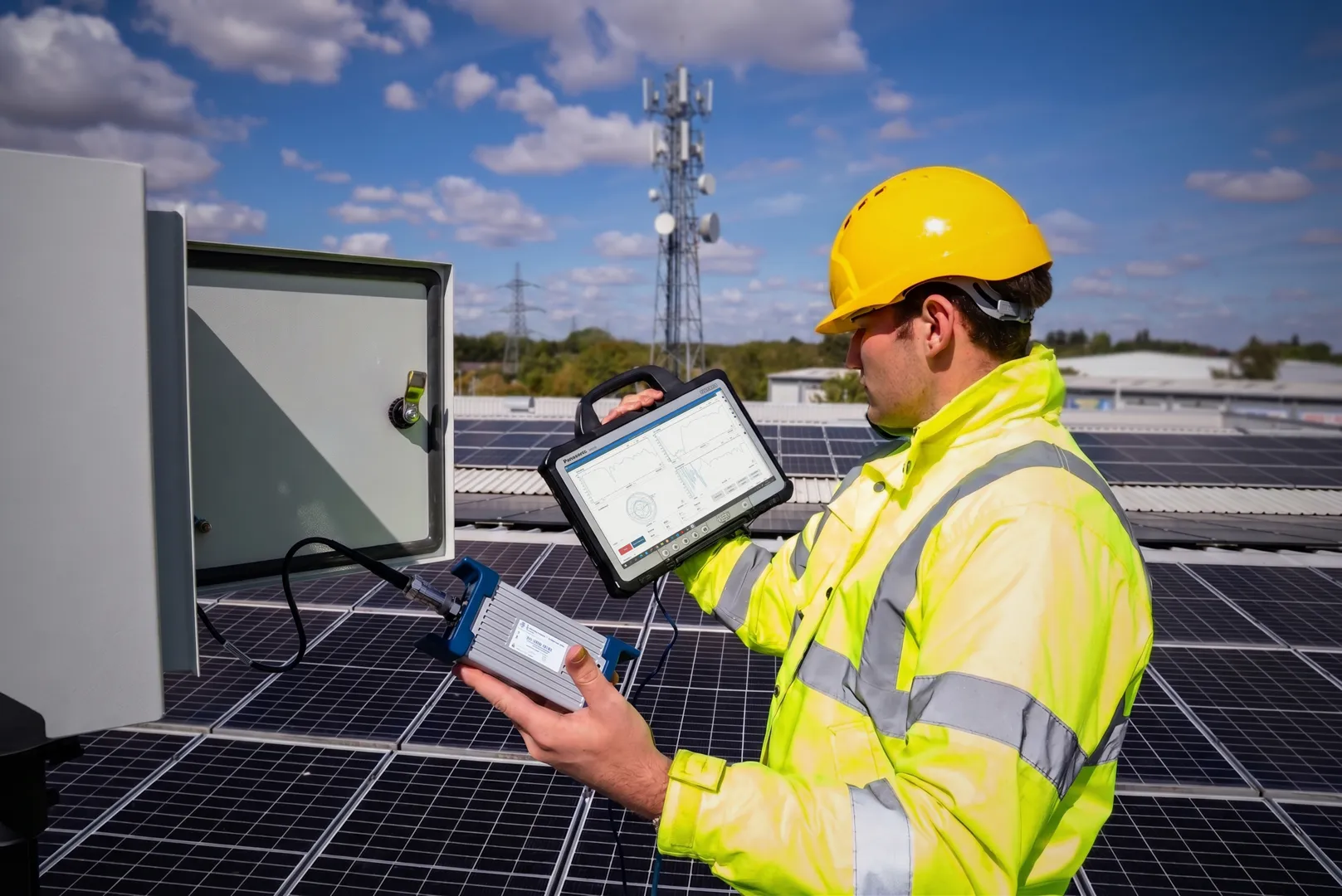

アンテナ、ケーブル配線、試験キャビネットなど、測定場所を問わずすぐに使用できます。

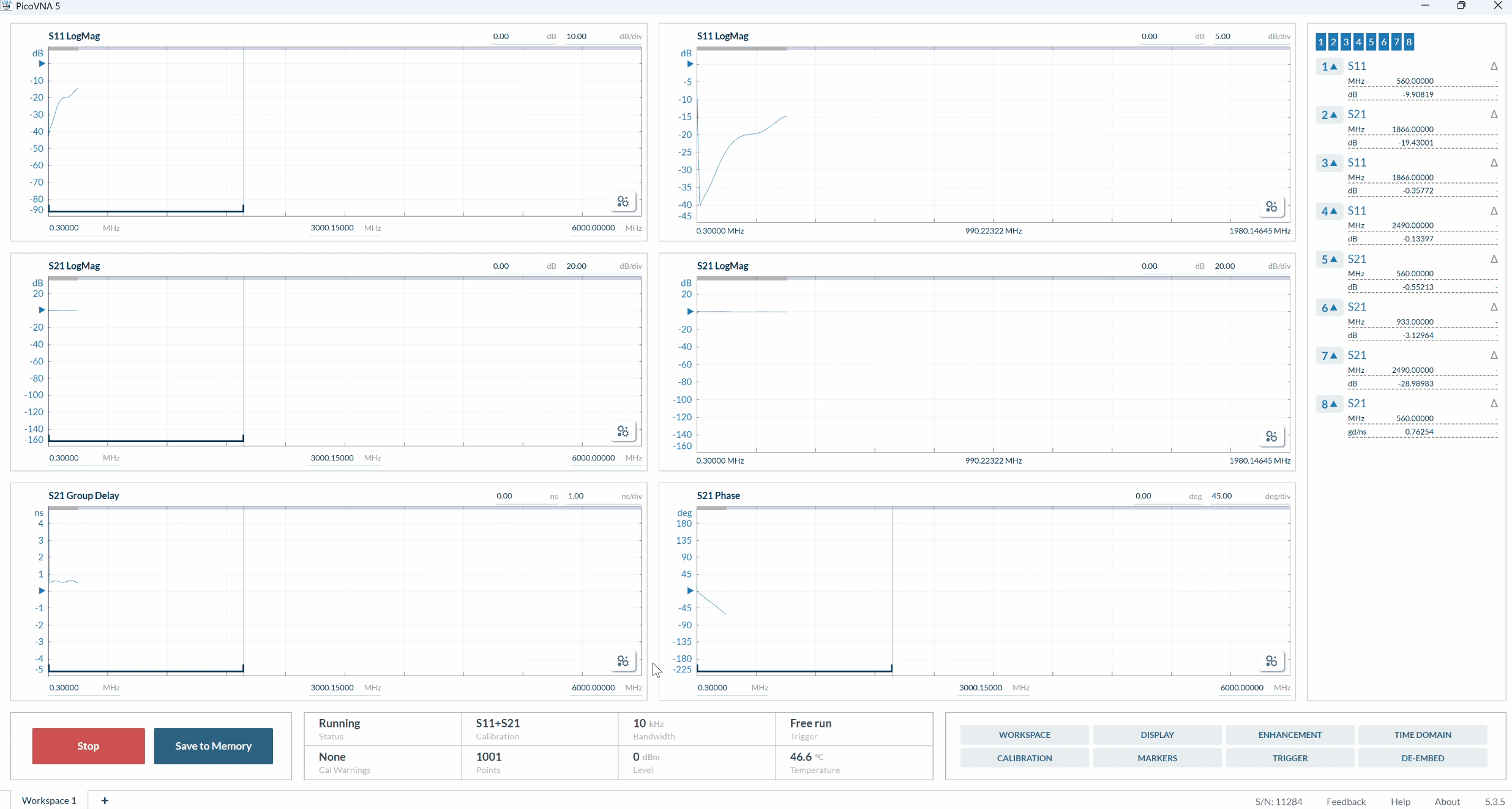

• 高速スイープ性能

スイープは秒単位ではなくミリ秒単位で行えます。
PicoVNA-Rは、S11周波数ポイントあたりわずか100μsという高速なスイープ速度で、お客様の測定ニーズに迅速に対応します。
広範囲にわたる数百のポイントをステップ実行したり、アクティブなDUTを調整しながら連続的に再スイープして、調整に伴う応答の変化を確認したりできます。

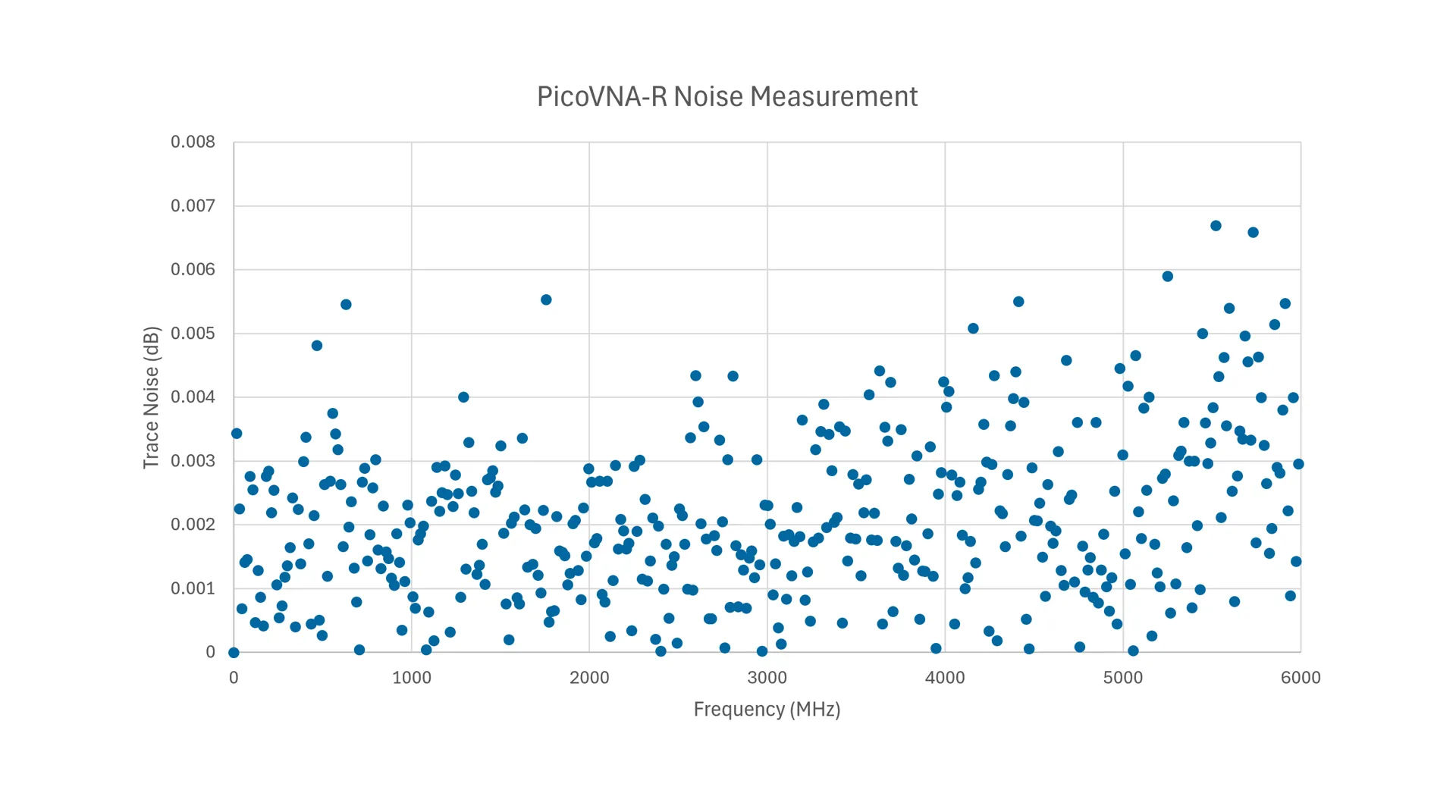

• 低ノイズ測定

0.008 dB RMS以下のトレースノイズでどちらかを犠牲にするのではなく、フルスイープ速度でクリーンなデータを取得できます。
この解像度により、ノイズの多い測定器では隠されてしまうような、小さな挿入損失の変化、通過帯域リップル、その他の微細なディテールを明確に把握できます。
これは、低損失ケーブル、コネクター、受動部品の特性評価を行う際に特に重要です。

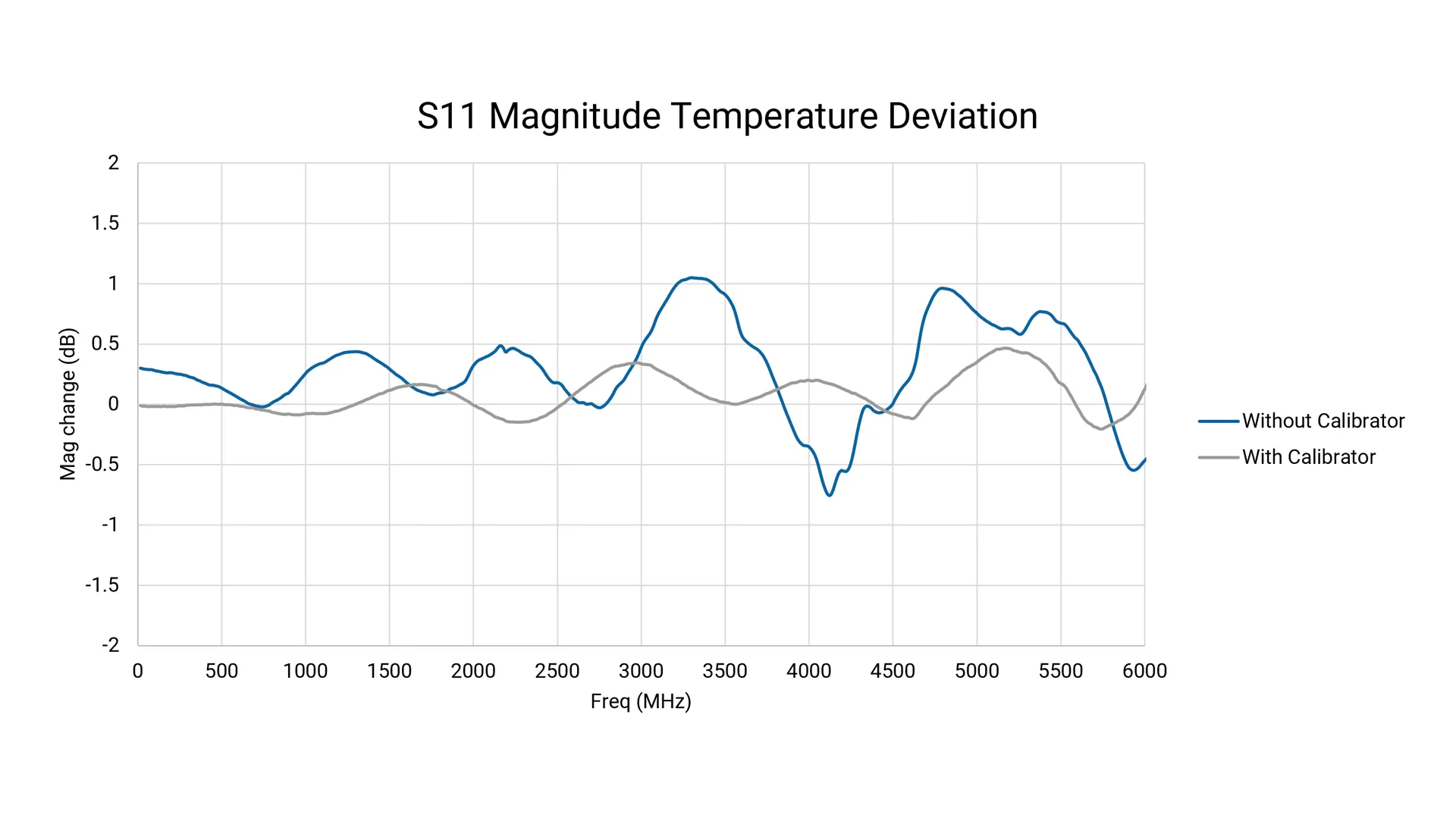

• オンボードキャリブレーションによる温度ドリフトの低減

温度変化はVNAの誤差項を変化させるが、現場では温度は常に変化する。

オンボードキャリブレーションを使用することで、独自の内部キャリブレータとストレージソリューションにより、温度ドリフトが大幅に低減されます。
これは、内部モジュールからキャリブレーションデータを測定・保存し、電源投入後に同様の条件下でキャリブレーションを復元することによって実現されます。

内蔵のキャリブレーション機能は、様々な環境を頻繁に移動する現場エンジニアにとって便利ですが、電源投入直後にほぼ瞬時にキャリブレーションを実行できるため、屋内ラボのユーザーにも有益です。
