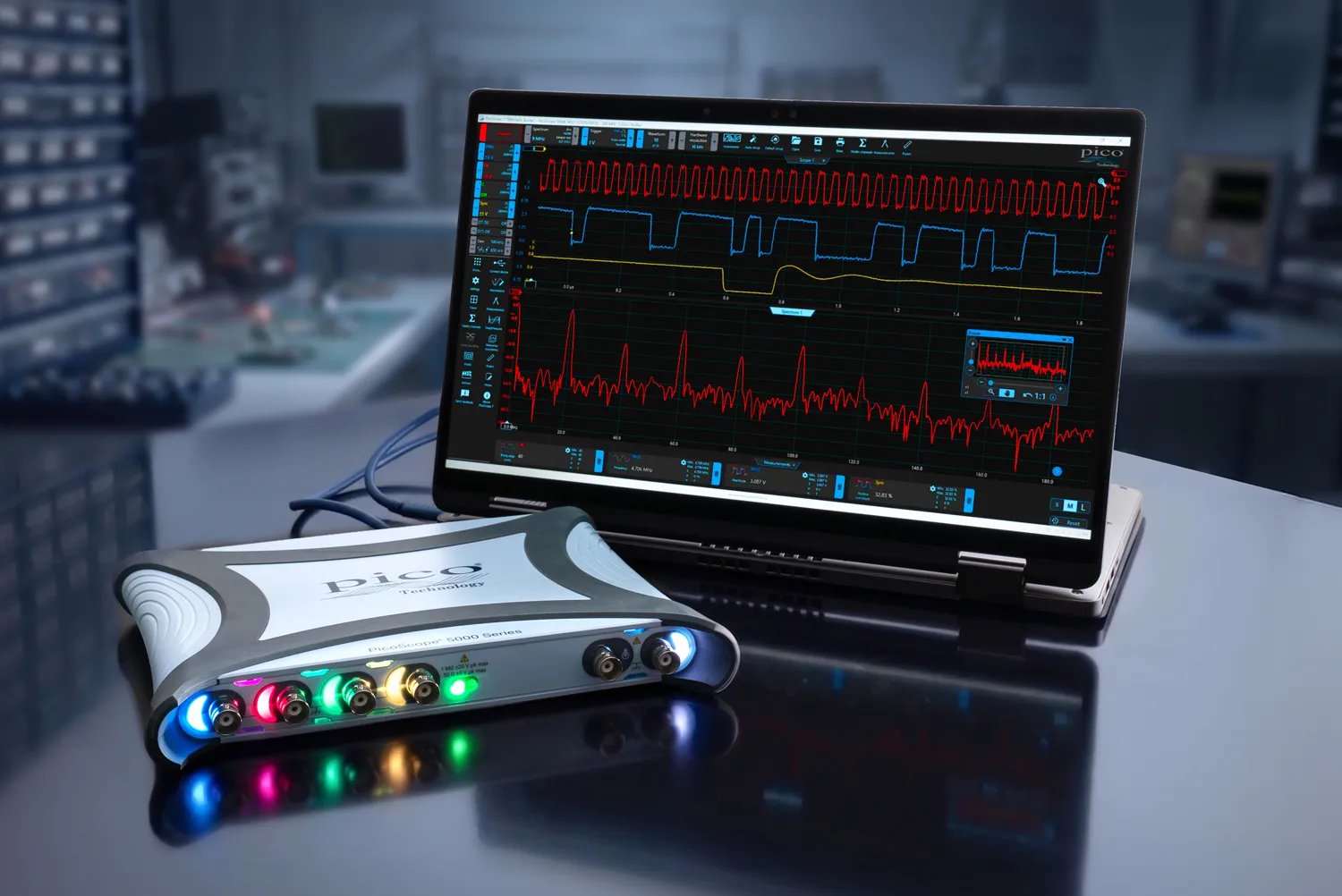

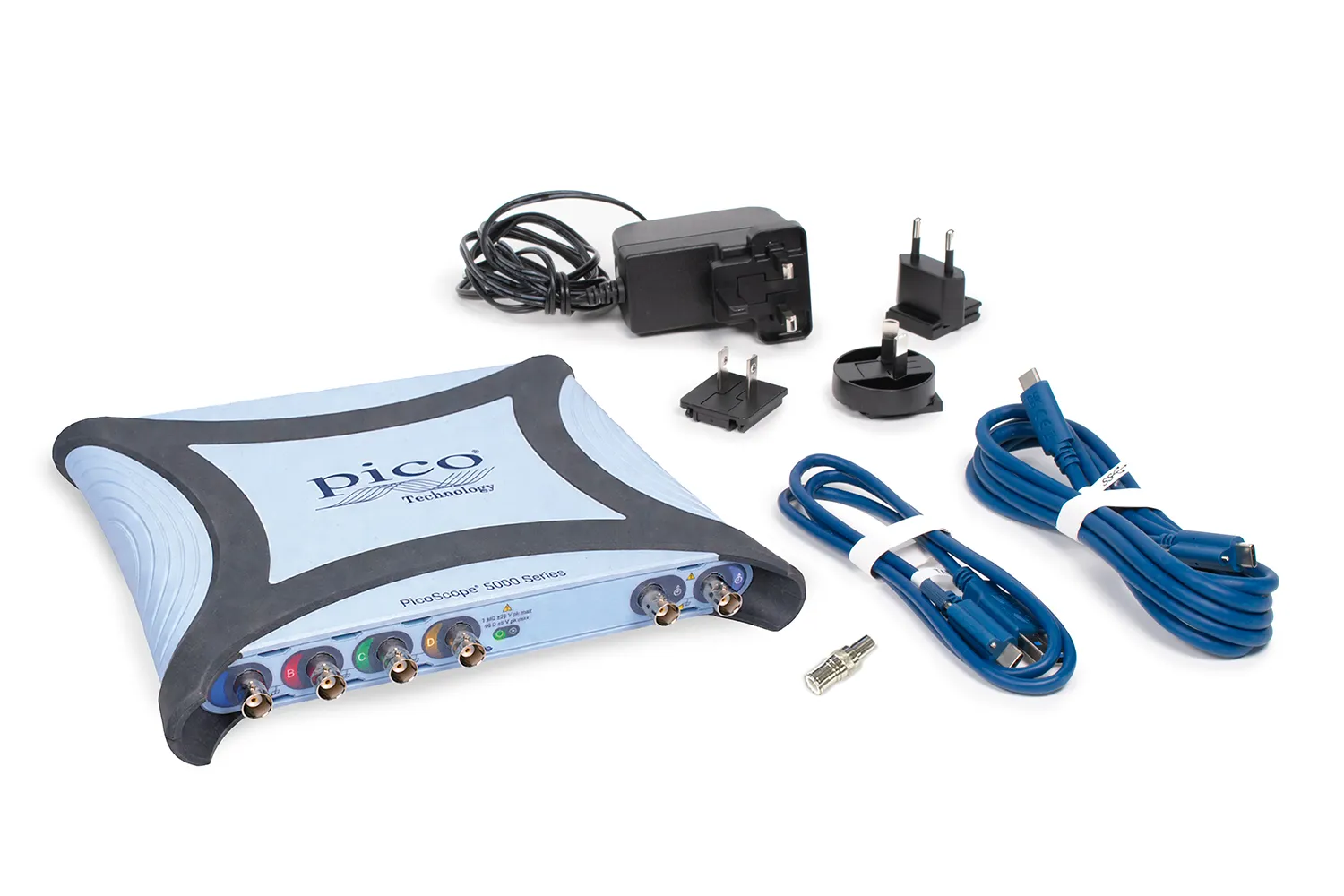

PicoScope 5000Eシリーズ：Pico Technology社の高精度オシロスコープ

PicoScope 5000Eシリーズは、低ノイズフロアと高ダイナミックレンジを備え、低レベル信号の測定を可能にする16ビット分解能を提供する初の4チャンネルオシロスコープです。

16ビット解像度

PicoScope 5000Eシリーズは、4つのチャンネルそれぞれに16ビットの分解能を備え、低振幅信号、電源リップル、歪み、その他の微細なミリボルト単位の変化を捉える高性能ADCを提供します。
これにより、エンジニアはアナログシステムにおいて高い測定精度を実現できます。

低騒音

PicoScope 5000Eシリーズは、22μV RMSという低ノイズフロアを実現し、最小振幅の信号でも測定可能かつ明瞭な信号像が得られます。
16ビットの垂直分解能と組み合わせることで、優れた信号対雑音比を実現し、高精度な信号解析に不可欠なツールとなります。

広いダイナミックレンジ

73dBを超えるSFDR、卓越したクロストーク除去性能、そして優れた帯域幅平坦性により、表示されるデータの信頼性が確保されます。
この広いダイナミックレンジにより、複雑な信号も高精度で捉えることができます。さらに、PicoScope 7ソフトウェアの強力な機能と組み合わせることで、隠れた信号も容易に検出できます。

比類なき性能と価格

これまで、エンジニアは過渡現象を捉えるには速度が遅すぎる高精度計測器か、マイクロボルトレベルの変化を捉える感度に欠ける高速8ビットオシロスコープのどちらかを選択せざるを得ませんでした。
PicoScope 5000Eは、ラボグレードの精度と高速デジタル化、高度なトリガー機能を兼ね備え、このギャップを埋めます。
設計エンジニアにとって、世界最高水準のスペックと大容量メモリをリーズナブルな価格で手に入れる唯一の方法です。

PicoScope 5000E Plus：Pico Technology社のフレキシブルオシロスコープ

切り替え可能な解像度、最大500MHzの帯域幅、最大5GS/sのサンプリングレート、そして2GSの大容量メモリを搭載したPicoScope 5000E Plusは、2つのオシロスコープを1台で実現します。

FlexResテクノロジー

精度や速度が求められる用途向けに、PicoScope 5000E Plusは16ビットまたは8ビットの解像度を切り替え可能です。
16ビットモードでは垂直方向の精度が向上し、詳細な電圧測定が可能になります。
8ビットモードでは帯域幅とサンプリングレートが向上し、高速なエッジやデジタル信号をエイリアシングなしで捉えることができます。

より高いサンプリングレート

PicoScope 5000E Plusは、8ビットモードではサンプリングレートを5GS/sに向上させ、高精度なタイミング検証を可能にします。
200psという低分解能で高速デジタル信号をキャプチャし、強力なPicoScope 7ソフトウェアで解析できます。

最大帯域幅500MHz

PicoScope 5000E Plusモデルは、8ビットモードで最大500MHzの帯域幅を備えています。
これにより、高速なデジタルエッジや高周波スイッチング過渡現象を正確に捉え、低速なオシロスコープでは見逃してしまうリンギングやオーバーシュートといった高速波形の詳細を解像できます。

より深い記憶

PicoScope 5000E Plusの8ビットモードでは、メモリ容量が2GSに倍増するため、高時間分解能で長時間のデータパケットをキャプチャできます。
メモリ分割機能により、複数のキャプチャ波形を解析して、詳細なマスク限界テスト、波形平均化、および持続性テストを行うことができます。
