5GHzおよび16GHzサンプラー拡張リアルタイムオシロスコープ

PicoScope 9400シリーズSXRTOは、リアルタイムサンプリング、ランダム等価時間サンプリング、高アナログ帯域幅の利点を組み合わせた、新しいクラスのオシロスコープです。

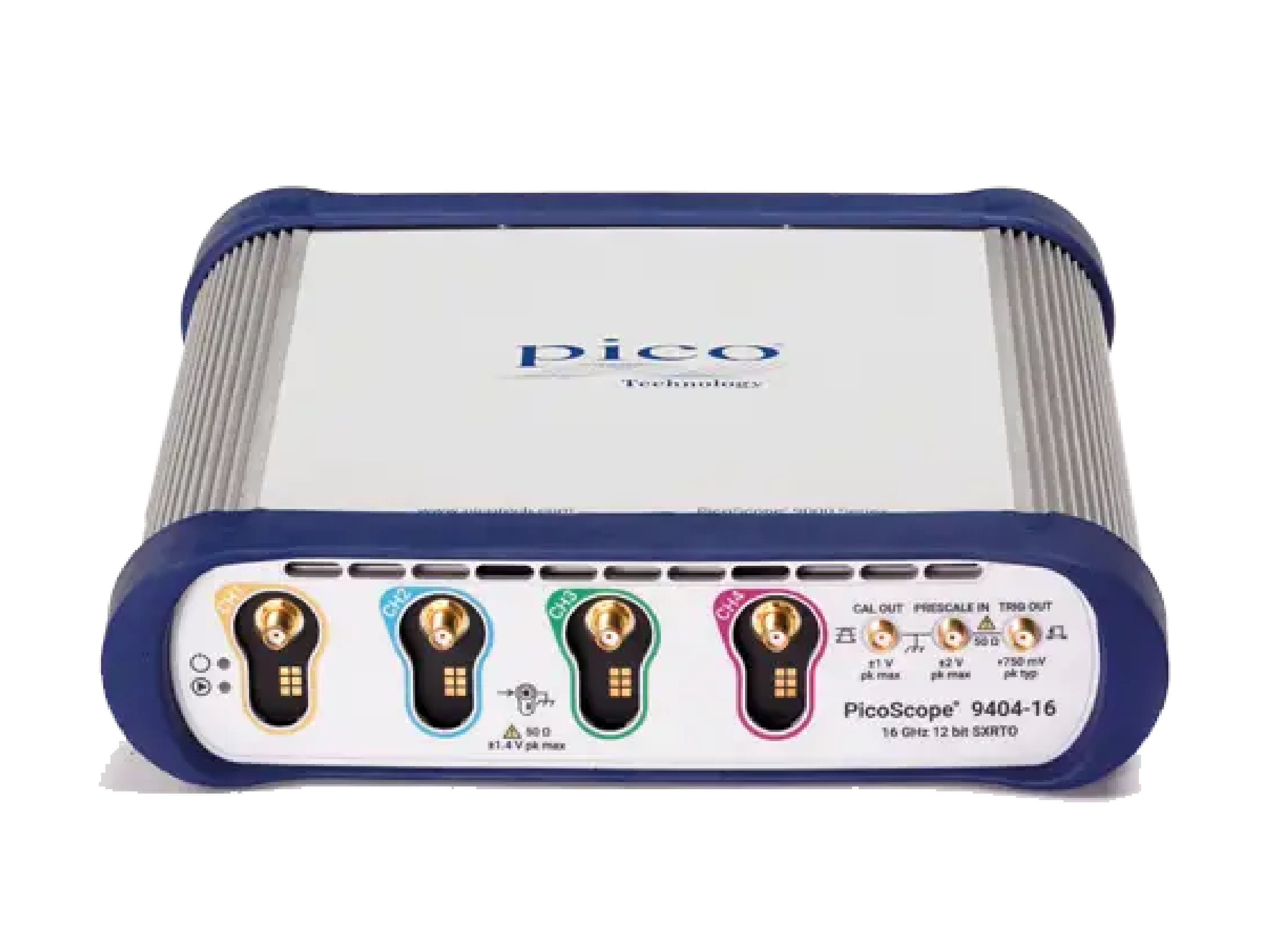

PicoScope 9400シリーズのサンプラー拡張型リアルタイムオシロスコープ（SXRTO）は、2つまたは4つの高帯域幅50Ω入力チャンネルを備え、市場をリードするADC、タイミング、および表示分解能により、高速アナログシグナルとデータシグナルを正確に測定および可視化します。
22psまでのパルスおよびステップ遷移、100psまでのインパルス、そして8Gb/sまでのクロックおよびデータアイ（オプションのクロックリカバリ機能付き）のキャプチャに最適です。

PicoScope SXRTOはランダムサンプリングに対応しており、繰り返しシグナルやクロック関連ストリームを含む高帯域幅アプリケーションの解析を容易に行うことができます。他のサンプリング方式とは異なり、ランダムサンプリングではトリガー前のデータをキャプチャでき、別途クロック入力も必要ありません。

SXRTOは高速で、ランダムサンプリング波形、パーシステンス表示、統計情報を素早く生成します。
PicoScope 9400シリーズは、各チャンネルに内蔵トリガーを備え、プリトリガーランダムサンプリングによりナイキスト（リアルタイム）サンプリングレートをはるかに超えるサンプリングレートを実現します。
帯域幅は50Ω SMA(f)入力で最大16GHz、リアルタイム、ランダム、ロールの3つの取得モードがあり、いずれも12ビット分解能で最大250kSの共有メモリにデータをキャプチャします。

PicoSample 4ソフトウェアは、10年以上にわたる開発、顧客からのフィードバック、最適化を経て完成した、既存のPicoSample 3サンプリングオシロスコープソフトウェアをベースにしています。

ディスプレイはあらゆるウィンドウに合わせてサイズ変更でき、4K以上の解像度や複数のモニターにわたる表示など、利用可能なディスプレイ解像度を最大限に活用できます。
4つの独立したズームチャンネルにより、0.4ピクセル単位の解像度まで、データのさまざまなビューを表示できます。ほとんどのコントロールとステータスパネルは、アプリケーションに応じて表示または非表示にできるため、ディスプレイ領域を最適に活用できます。

2.5GHzの直接トリガーはどの入力チャンネルからも駆動でき、内蔵の分周器によりオフチャンネルトリガー帯域幅を5GHzまで拡張できます。
16GHzモデルでは、さらに外部のプリスケーリングされたトリガー入力により、最大16GHzの帯域幅のシグナルから安定したトリガーが可能になり、内部トリガーからは、最大8Gb/sのリカバリークロックトリガーが利用できます。
(オプションのクロックリカバリーが装備されている場合)
このオプションを使用すると、リカバリクロックとデータの両方が背面パネルの SMA 出力から利用できます。
PicoScope SXRTO の価格にはすべての機能が含まれており、ソフトウェア機能やアップデートには料金はかかりません。

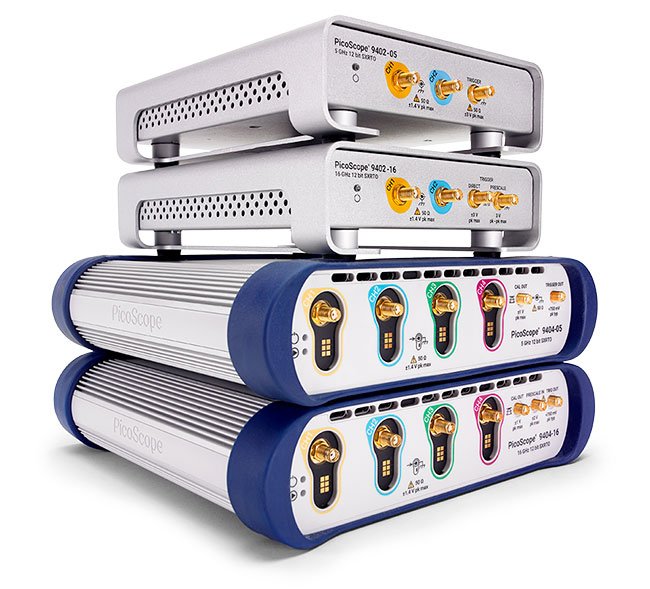

これらのコンパクトなユニットは、テスト対象機器の近くの作業台に設置できるほど小型です。大型の卓上ユニットにリモートプローブヘッドを取り付ける代わりに、必要なのは短くて低損失の同軸ケーブルだけです。その他必要な機能はすべてオシロスコープに内蔵されているため、高価なハードウェアやソフトウェアの追加機器を心配する必要はありません。また、新しいソフトウェア機能やアップデートについても料金はかかりません。

代表的な用途

高帯域幅プローブ

PicoConnect 900シリーズの低インピーダンス・高帯域幅プローブは、PicoScope 9400シリーズに最適な組み合わせであり、高速シグナルを低コストで手軽に閲覧できます。2つのシリーズが用意されています。

帯域幅制限フィルター

各入力チャンネルには、選択可能なアナログ帯域幅リミッター（100MHzまたは450MHz、機種による）が搭載されており、高周波およびそれに伴うノイズを除去するために使用できます。
狭帯域設定は、リアルタイムサンプリングモードにおけるアンチエイリアスフィルタとして使用できます。

周波数カウンター

内蔵の高速かつ高精度な周波数カウンターは、測定設定やタイムベース設定に関係なく、常に信号周波数（または周期）を1ppmの分解能で表示します。

時計とデータの復旧

クロックおよびデータ復旧（CDR）機能は、全モデルにおいて工場出荷時のオプション機能として利用可能になりました。

高速シリアルデータアプリケーションに関連するクロックおよびデータリカバリは、PicoScope 9300ユーザーにとって既に馴染み深い機能でしょう。
低速シリアルデータでは、クロックを別信号として伴うことがよくありますが、高速ではこの方法ではクロックとデータの間にタイミングスキューとジッタが蓄積され、正確なデータデコードが妨げられる可能性があります。そのため、高速データ受信機は新しいクロックを生成し、位相同期ループ（PLL）技術を使用して、その新しいクロックを入力データストリームに同期させます。これがリカバリされたクロックであり、これを使用してデータを正確にデコードし、リカバリすることができます。また、シリアルデータ信号のみを必要とするようになったため、クロック信号パス全体のコストも削減できました。

オシロスコープでデータを表示する必要がある多くのアプリケーションでは、データジェネレータとそのクロックが近くにあるため、そのクロックをトリガーとして使用できます。しかし、データのみが利用可能な場合（例えば、光ファイバーの終端など）、クロックを復元するためにCDRオプションを使用し、そのクロックをトリガーとして使用する必要があります。また、アイパターンやジッタの測定精度が求められる場合にも、CDRオプションを使用する必要があるかもしれません。これは、復元されたクロックとデータレシーバが受信する信号品質を、計測器で可能な限り正確に測定したいからです。

PicoScope 9400 CDRオプションを装着すると、任意の入力チャンネルからトリガーソースとして選択できます。さらに、他の計測器や下流のシステム要素で使用するために、背面パネルにはリカバリクロックとリカバリデータを出力する2つのSMA(f)出力端子が備わっています。
