NETWORKED スペクトラムアナライザ(40GHz)
NETWORKED スペクトラムアナライザ(40GHz)
- 主な製品特徴
-
- 1000M/100Mイーサネットインターフェース
- LinuxおよびWindowsオペレーティングシステムがサポートされています
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- 計測機器
- HAROGIC
- NETWORKED スペクトラムアナライザ(40GHz)
NXシリーズは、1GbEイーサネットインターフェースと高速FPGA信号処理をベースとした、小型ネットワークノード型リアルタイムスペクトラムアナライザです。NXモデルはコンパクトな設計ながら、単純な構成ではなく、RFフロントエンドにはプリアンプ、アッテネーター、マルチセグメントプリセレクタが完備されています。スペクトラム出力、デジタルIQストリーム出力、電力検出、リアルタイムスペクトラム出力が可能です。
NX-NETWORKED SPECTRUM ANALYZER
NXN Series
| Model | Frequency | Phase Noise 1GHz, 10kHz offset | DANL 1GHz, Amp On | Analysis Bandwidth | Sweep Speed |
|---|---|---|---|---|---|
| NXN-45 | 9kHz-4.5GHz | -111.3dBc/Hz | -163.5dBm/Hz | 6.25MHz | 152.5GHz/s |

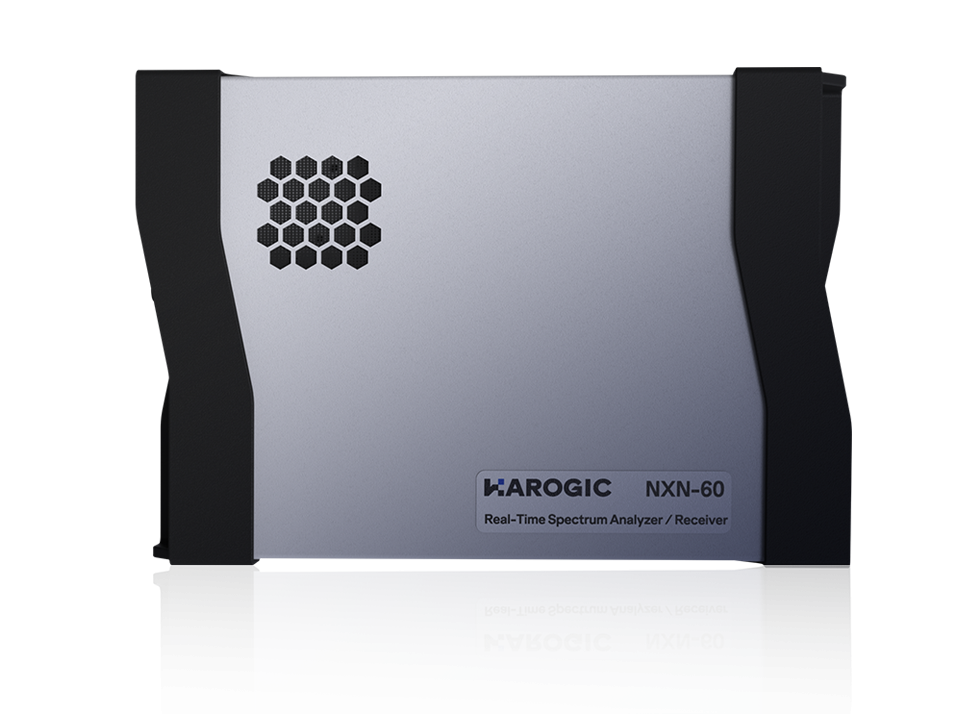

| NXN-60 | 9kHz-6.3GHz | -110.4dBc/Hz | -164.8dBm/Hz | 25MHz | 285.7GHz/s |
| NXM-60 | 9kHz-6.3GHz | -114.2dBc/Hz | -163.9dBm/Hz | 100MHz | 354.4GHz/s |
| NXM-80 | 9kHz-8.5GHz | -120dBc/Hz | -167.1dBm/Hz | 100MHz | 355.8GHz/s |
| NXN-400 | 9kHz-40GHz | -107.5dBc/Hz | -160.0dBm/Hz | 100MHz | 657.4GHz/s |
NXE Series
| Model | Frequency | Phase Noise 1GHz, 10kHz offset | DANL 1GHz, Amp On | Analysis Bandwidth | Sweep Speed RBW=250kHz |
|---|---|---|---|---|---|
| NXE-90 | 9kHz-9.5GHz | -101.6dBc/Hz | -167.5dBm/Hz | 100MHz | 665.6GHz/s |

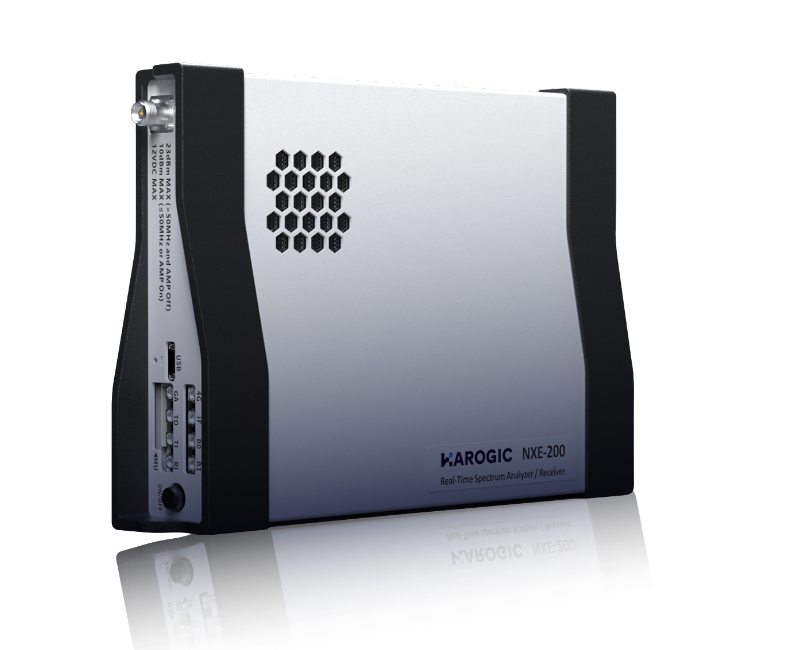

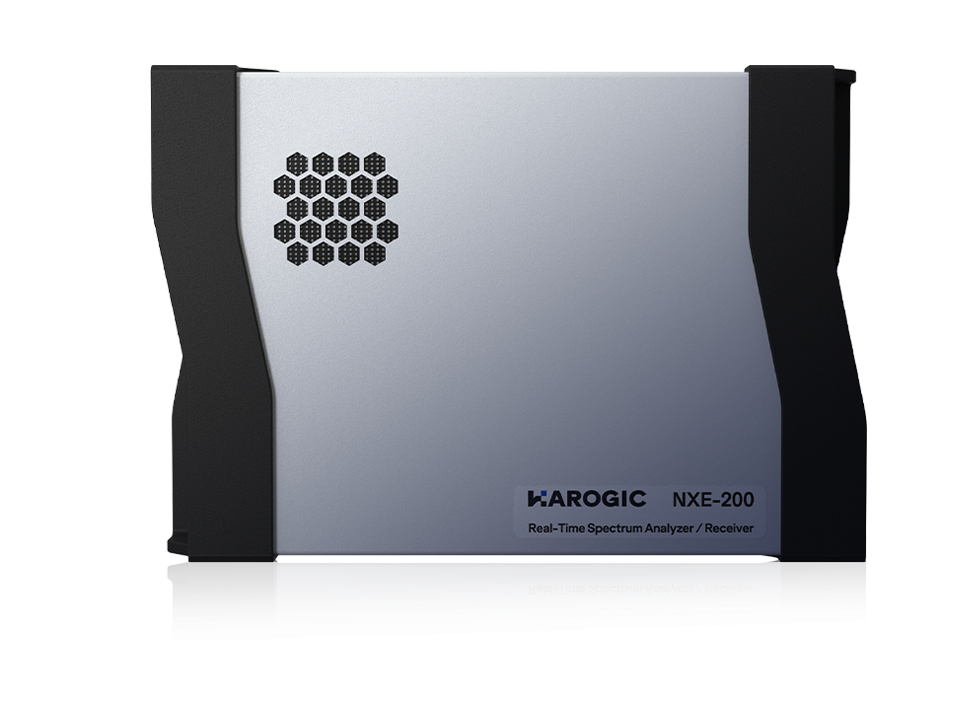

| NXE-200 | 9kHz-20GHz | -99.7dBc/Hz | -166.3dBm/Hz | 100MHz | 665.6GHz/s |
- 製品紹介ビデオ
-
HAROGIC NXシリーズ クイックスタートガイド
HAROGIC SAStudio4 位相ノイズ測定ガイド
