同軸/サーフェスマウント式フェーズシフター（PK/PS/SPSシリーズ）
Synergy社のRFフェーズシフターは、優れたチューニング直線性、低制御電圧、低挿入損失、低VSWRを特長としています。
お客様の具体的なご要望に応じて、カスタマイズモデルもご提供可能です。
製品ラインナップ
Phase Shifters（PK/PS/SPS Series）
| Model | Frequency （MHz） |
Phase Shift （Deg.） |
Insertion Loss （dB） |
Control Voltage （VDC） |
Typ. VSWR | Datasheet |
|---|---|---|---|---|---|---|

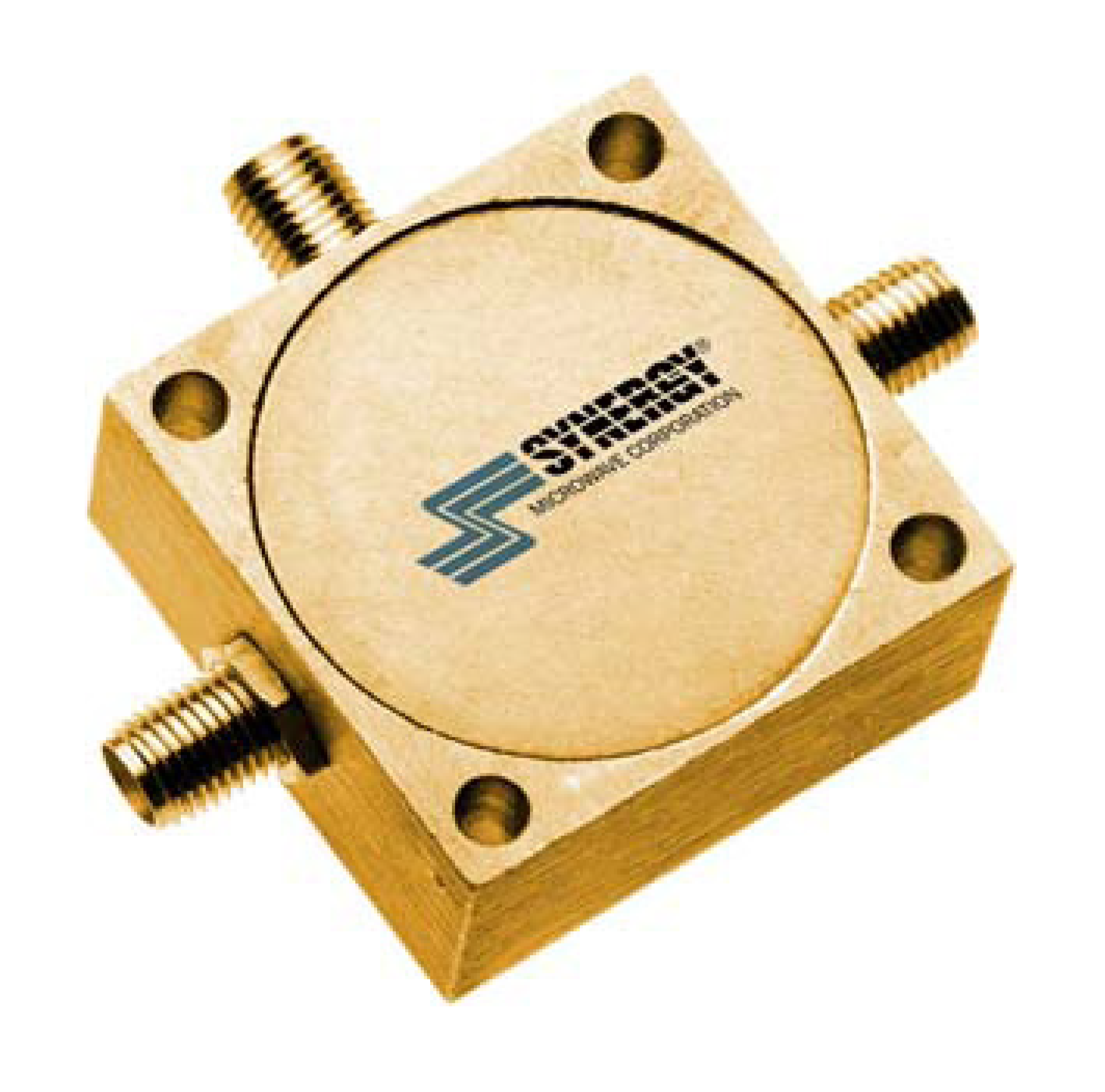

| PK-700S | 3.23～3.57 | 180° | Typ.：1.05 Min.：2 |
20 | 1.3:1 | Datasheet |

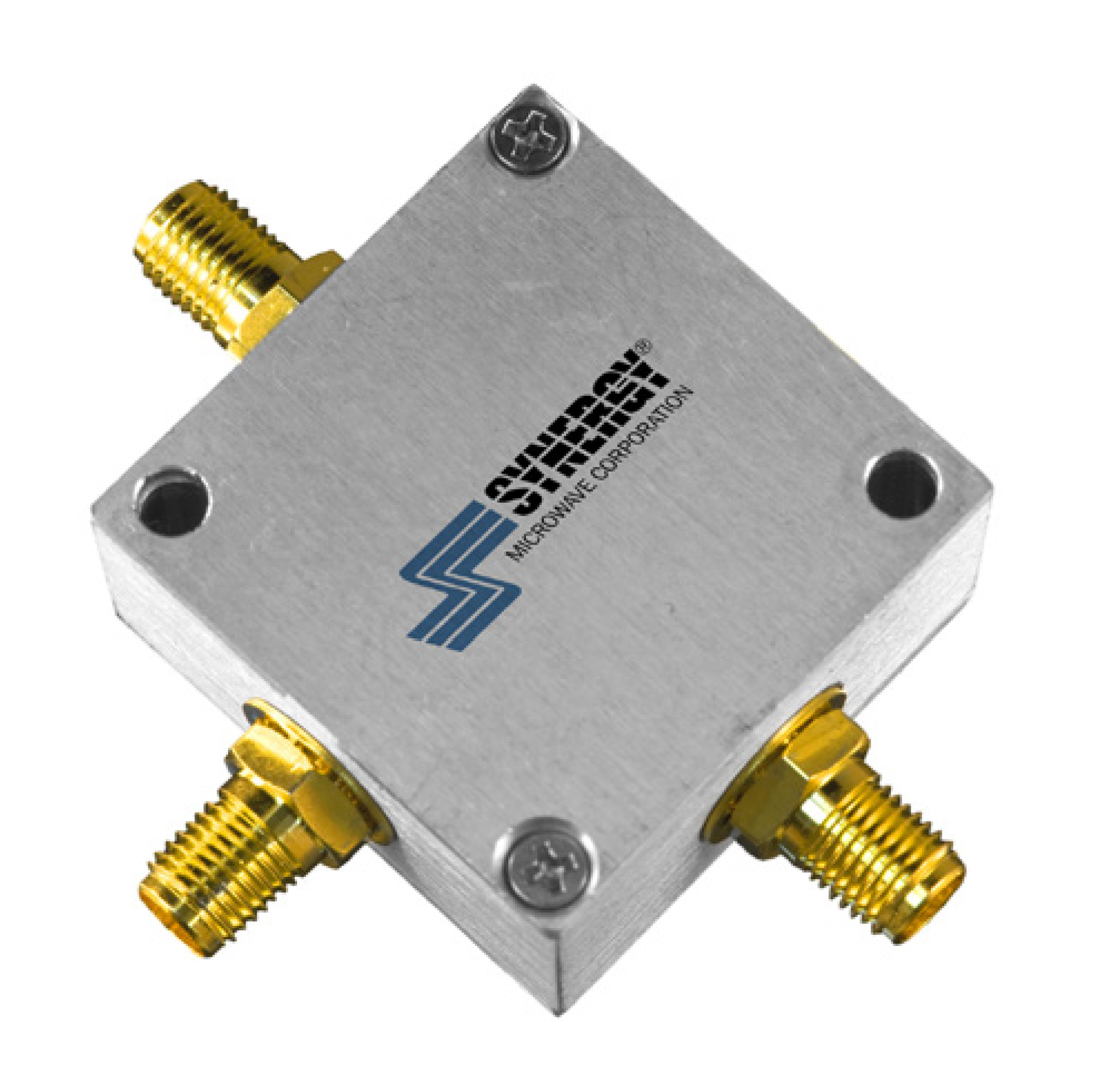

| PK-711S | 4.75～5.25 | 180° | Typ.：1.2 Min.：1.5 |
50 | 1.5:1 | Datasheet |
| PK-721S | 10～20 | 180° | Typ.：1.3 Min.：1.8 |
12 | 1.7:1 | Datasheet |
| PK-723S | 100～200 | 180° | Typ.：1.5 Min.：2 |
30 | 1.7:1 | Datasheet |
| PS-117 | 111～123 | 180° | Typ.：1.5 Min.：2 |
12 | 1.65:1 | Datasheet |
| PS210220B | 2100～2200 | 360° | Typ.：3.4 Min.：3.75 |
12 | 1.7:1 | Datasheet |
| PS2122A | 2100～2200 | 90° | Typ.：2.1 Min.：2.4 |
5 | 1.3:1 | Datasheet |
| PS2122B | 2100～2200 | 180° | Typ.：2.1 Min.：2.4 |
15 | 1.3:1 | Datasheet |
| PS220230B | 2200～2300 | 360° | Typ.：3.5 Min.：4 |
12 | 1.6:1 | Datasheet |
| PS-352 | 347～357 | 180° | Typ.：1.2 Min.：1.8 |
12 | 1.40:1 | Datasheet |

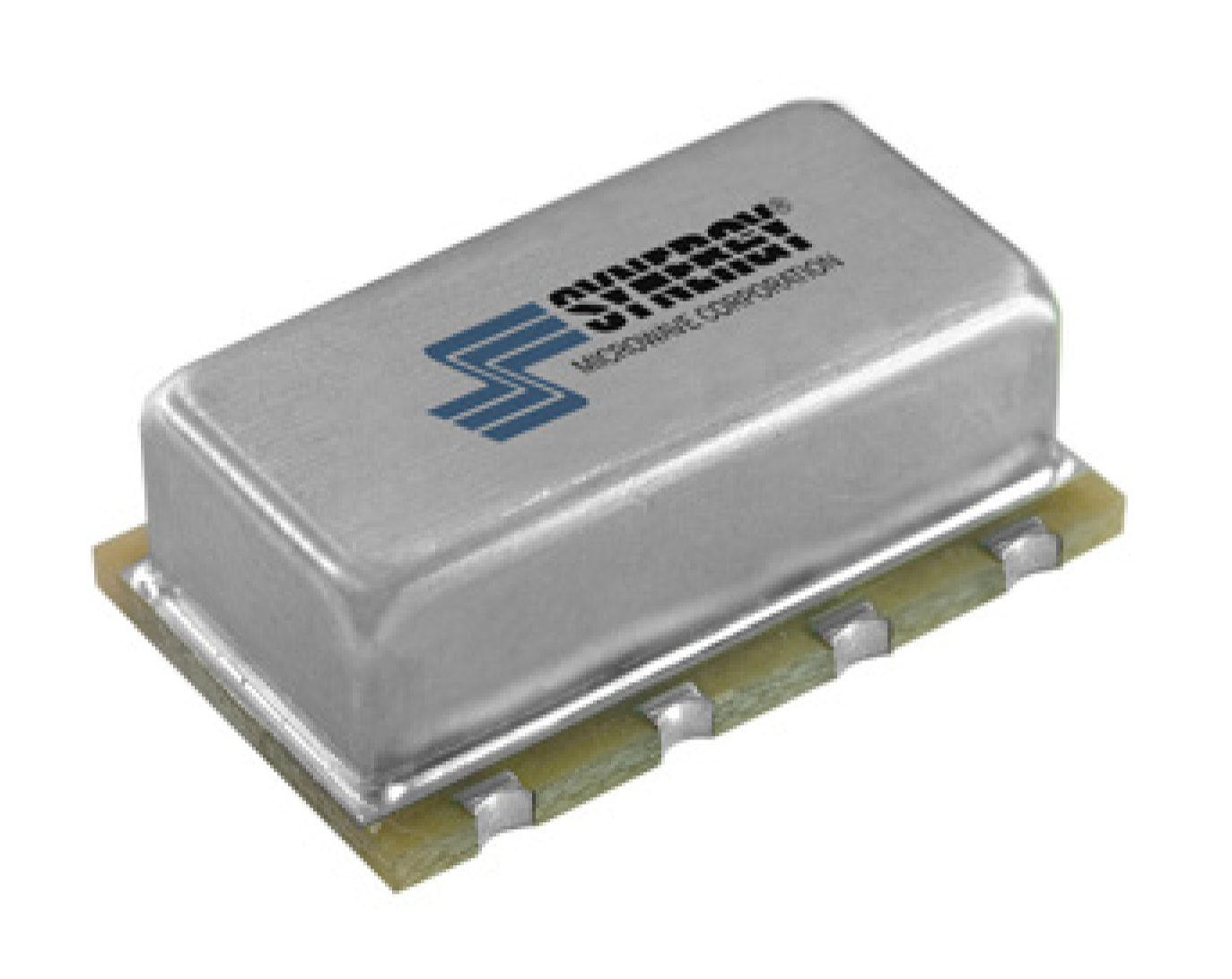

| PS-38 | 33～42 | 180° | Typ.：0.9 Min.：1.6 |
15 | 1.35:1 | Datasheet |
| PS-901 | 28.5～31.5 | 180° | Typ.：0.7 Min.：12 |
12 | 1.7:1 | Datasheet |
| PS-909 | 19～21 | 180° | Typ.：1.2 Min.：1.5 |
5 | 1.5:1 | Datasheet |

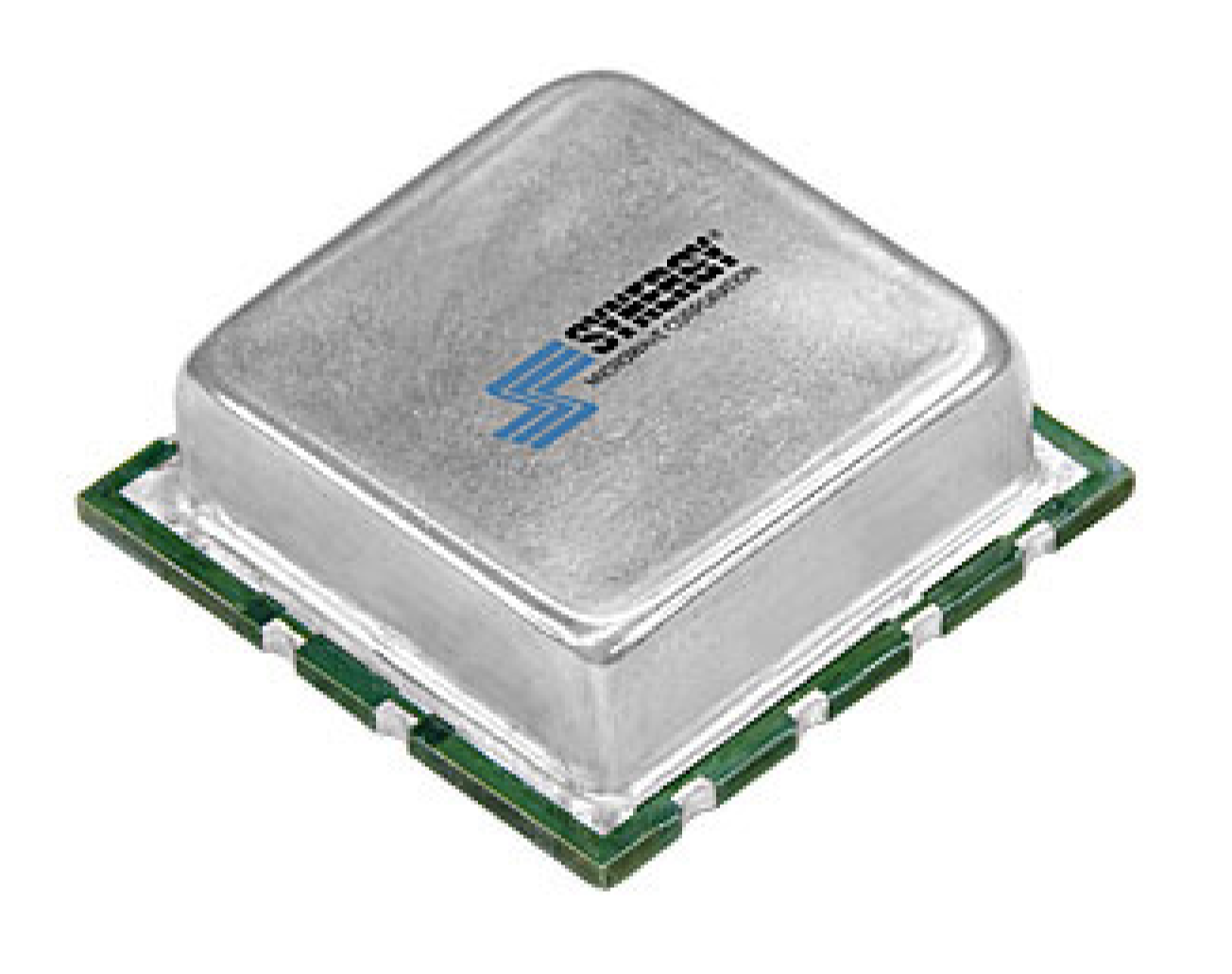

| PS-921 | 10～20 | 180° | Typ.：1.5 Min.：2 |
12 | 1.5:1 | Datasheet |
| PS-923 | 100～200 | 180° | Typ.：1.5 Min.：2 |
12 | 1.7:1 | Datasheet |
| PS-924 | 20～40 | 180° | Typ.：1 Min.：2 |
15 | 1.7:1 | Datasheet |
| PS-927 | 40～80 | 180° | Typ.：2 Min.：2.5 |
15 | 2.0:1 | Datasheet |
| SPS-1300 | 1290～1310 | 120° | Typ.：1.25 Min.：1.8 |
12 | 1.55:1 | Datasheet |
| SPS-1900 | 1800～2200 | 135° | Typ.：1.5 Min.：2 |
20 | 1.30:1 | Datasheet |
| SPS-312 | 306～318 | 180° | Typ.：1.2 Min.：1.8 |
14 | 1.65:1 | Datasheet |
| SPS-350 | 344～356 | 180° | Typ.：0.9 Min.：1.6 |
15 | 1.52:1 | Datasheet |

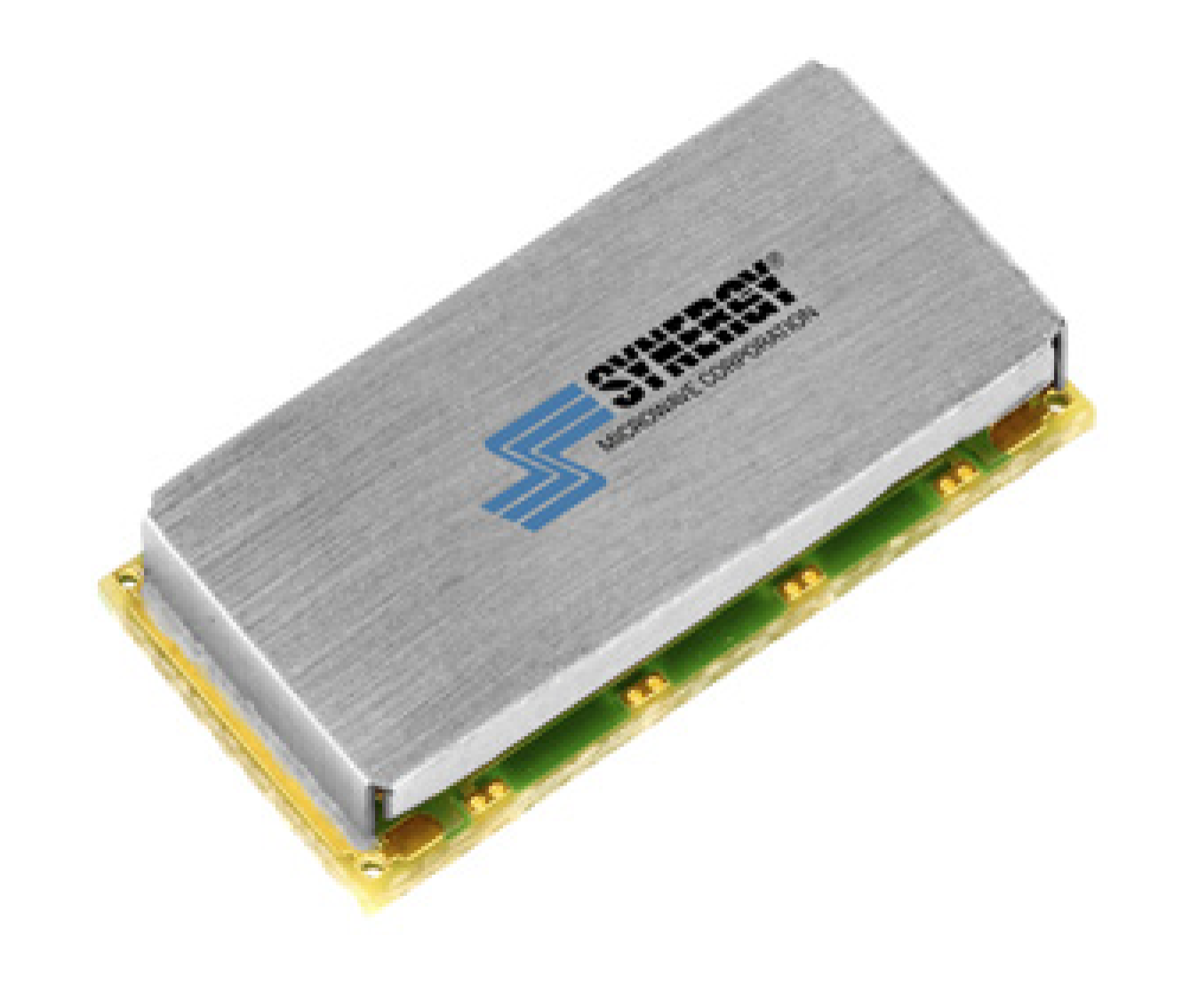

| SPS-405 | 395～420 | 360° | Typ.：3.6 Min.：4.5 |
18 | 1.70:1 | Datasheet |
| SPS-880 | 869～894 | 180° | Typ.：1.4 Min.：1.8 |
10 | 1.28:1 | Datasheet |
