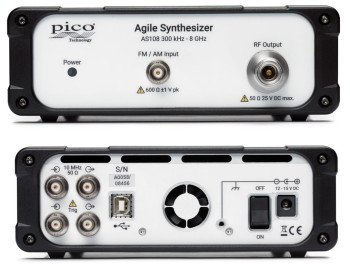

8GHzアジャイルシンセサイザー PicoSource AS108
- 主な製品特徴
-
- 300kHz～8GHz動作
- -15dBm～+15dBmのダイナミックレンジ
- 10ppmまでの周波数安定化時間55μsの高速
- 振幅の安定化が速い：1dBまで25μs未満、0.1dBまで200μs未満
- スイープ、ホップ、周波数とレベルのリスト、またはフェーズとレベルのリスト
- 1GHz、10kHzオフセットにおける典型的なフェーズノイズは-100dBc/Hz
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- 8GHzアジャイルシンセサイザー PicoSource AS108
Pico Technology
低価格でプロ仕様のポータブル性能を実現
PicoSource AS108アジャイルシンセサイザーは、卓上型アプリケーションと集積モジュールアプリケーションの両方のニーズを満たす信号を生成します。
300kHz～8GHzの広い周波数範囲、高速な安定動作、プログラム可能な位相、周波数、振幅により、幅広いアプリケーションに対応します。さらに、低コスト、小型サイズ、12～15Vの電源要件といった利点も備えています。
AS108は、静的アプリケーションとパラメーター可変アプリケーションの両方で効果を発揮するプロフェッショナルグレードの性能を備えており、開発者、科学者、教育者、学生、サービスおよび設置技術者にとって、ベンチテストやフィールドテストに最適な計測器です。その高速性、外部クロック参照機能、トリガー機能、およびユーザーがプログラム可能な電源投入モードはすべて、自動テスト、無人設置、マルチシグナル刺激などのシステム統合に適しています。
AS108は、フル機能搭載のUSB制御式ベクトル（IQ）変調信号シンセサイザーです。

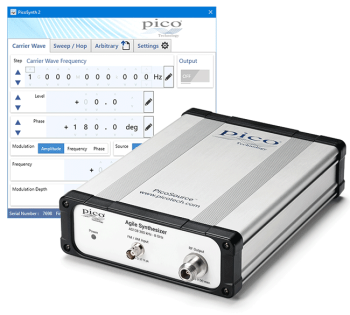

振幅、周波数、位相の可変性を制御するための、シンプルで使いやすく効率的なユーザーインターフェースを備えています。
Microsoft Windowsから、変調、スイープ、ホッピング、リストモードなどの操作が可能です。
1台の制御用PCまたはデバイス上で複数のソフトウェアインスタンスを実行することで、複数のシンセサイザーを制御できます。付属のAPIを使用したリモート制御も可能です。
強力で有能
リモートコントロール操作
PicoSource AS108には、C言語およびC++、C#、Python、Keysight VEE、National Instruments LabVIEW、MathWorks MATLABなどのC互換言語やアプリケーションからデバイスを制御できるDLLが付属しています。
複数デバイス操作
PicoSynth 2ソフトウェアを複数起動することで、1台のPCから複数のAS108信号シンセサイザーを制御できます。
PicoSynth 2を新規起動するたびに、まだ制御されていない互換性のある接続済みデバイスがすべて一覧表示されます。その後、一覧から接続するデバイスを選択できます。
デモモード
「ユーザーインターフェースデモ」デバイスは常にこのリストに表示され、接続されたデバイスなしでPicoSynth 2をデモ目的で実行できます。このモードを使用すると、デバイスを購入する前にソフトウェアを試用できます。
PicoSource AS108
| Applicable range and values | Condition | |
|---|---|---|
| Frequency range | 300kHz to 8.192GHz | |
| Frequency resolution | 1Hz：300kHz to 125MHz 10Hz：> 125MHz to 4GHz 20Hz：> 4GHz |
|
| Frequency settling time | 55μs maximum 50μs typical |
to ±10ppm |
| Frequency accuracy （internal reference） |
±5ppm | |
| Output power range | -15dBm to +15dBm | |
| Output power resolution | 0.1dBm | |
| Output power setting accuracy | ±1.5dB | |
| Output match （VSWR） |
1.8:1 maximum 1.4:1 typical |
|
| Output amplitude settling time | to ±1dB 25μs maximum to ±0.1dB 200μs maximum |
|
| Output protection | 25V DC pk and 20dBm | |
| Phase noise at 10kHz offset | 1GHz：-98dBc/Hz maximum -100dBc/Hz typical 2GHz：-94dBc/Hz maximum -96dBc/Hz typical 4GHz：-88dBc/Hz maximum -90dBc/Hz typical 8GHz：-83dBc/Hz maximum -85dBc/Hz typical |
|
| Harmonics | -20dBc maximum -26dBc typical |
Output power set to ＋10dBm |
| Sub-harmonics | -40dBc maximum -46dBc typical |
Output power set to ＋10dBm |
| Spurious | -50dBc maximum -60dBc typical |
Output power set to ＋10dBm |
