フェーズロック誘電体共振器オシレーター（PLDRO）
NEXYN社は、極めて低いフェーズノイズ（1Hzオフセット時）と高いポート間アイソレーションを特長とする、5MHz、10MHz、100MHz出力の特殊用途向けPLDROを提供しています。
出力周波数は20マイクロヘルツ単位で指定可能でありながら、極めて低いフェーズノイズを維持します。
PLDROは、クリーンで安定した外部水晶基準信号に位相同期させることで、超低フェーズノイズと優れた周波数精度を最適に両立させます。
そのため、PLDROは、商用および軍用の通信・レーダー用途や、システムの性能要件として低コストかつ優れたフェーズノイズ特性が不可欠な用途に最適です。
Nexyn社のPLDROには、究極の性能を実現するハーモニックサンプラー方式を採用した製品も用意されています。
また、コスト重視のシステムや10MHzを超える水晶基準信号が利用できない場合には、システムの5MHzまたは10MHz基準信号に直接同期可能なPLDROも提供しています。
内部式(Internal)、外部式(External)、シングルループ（Single Loop）、デュアルループ（Dual Loop）のラインナップがございます。
シングルループフェーズロック誘電体共振器オシレーター（Single Loop PLDRO）
外部基準付フェーズノイズ シングルループフェーズロック誘電体共振器オシレーター（Single Loop PLDRO with external Reference）

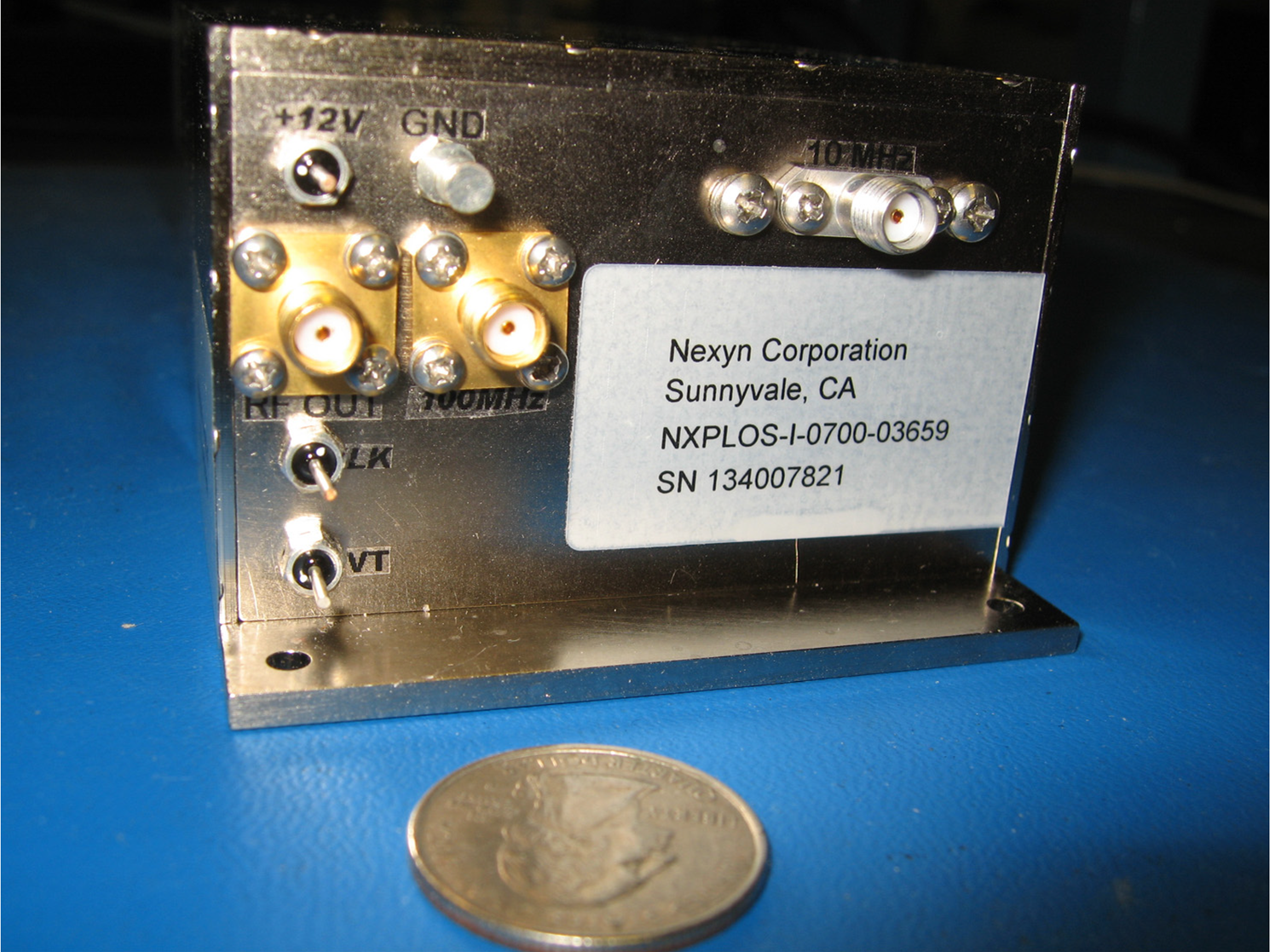

内部恒温槽付クリスタルオシレーター シングルループフェーズロック誘電体共振器オシレーター（Single Loop PLDRO with internal OCXO）
16.5～30GHz帯 シングルループフェーズロック誘電体共振器オシレーター（Single Loop PLDRO in 16.5 to 30GHZ Range）
デュアルループフェーズロック誘電体共振器オシレーター（Dual Loop PLDRO）
デュアルループPLDROは、5MHzや10MHzといった外部の高精度低周波基準信号に同期しつつ、極めて低いフェーズノイズ性能を実現します。
本製品は、高速データ通信システムや、軍用・民生用レーダーに最適なソリューションです。
Nexyn社の製品は、マイクロフォニックス（機械的振動によるノイズ）や位相ヒット（瞬時的な位相変動）が極めて少ないのが特長です。
光ファイバー通信用途においても、Nexyn社のDLPLDROは極めて低い位相ジッタを実現します。
特殊なケースでは、1Hz未満のオフセット周波数におけるフェーズノイズを指定することも可能です。
周波数分解能は最小10μHzまで対応しています。
サイズは同社の標準PLDROと同様の小型サイズで提供されます。
