フリーランニング誘電体共振器オシレーター（Dielectric Resonator Oscillator）
米国Microwave Dynamics社では安価で安定性の高いDROを取り扱っております。
実験用途から防衛、スペースアプリケーションにも対応します。

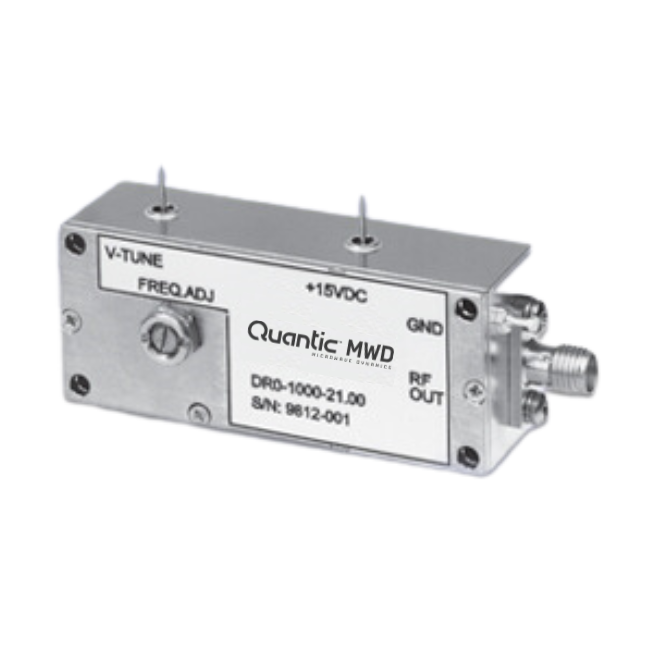

フリーランニング誘電体共振器オシレーター（DRO-1000）
DRO-1000シリーズフリーランニング誘電体共振器オシレーター（DRO）は最先端のMICを採用し、最大50GHzのマイクロ波周波数において、非常に安定かつ信頼性が高く効率的な信号源を提供します。
薄型で堅牢な構造により、過酷な環境条件下でも優れた耐久性を発揮します。
DRO-1000オシレーターは、ソースに直列フィードバックを備えたFETまたはBJTアンプ、ゲートに誘電体共振器を使用して設計されています。
ハイゲイン、ローノイズのFET/BJTは、フェーズノイズを最小限に抑えるためにゲートで正または負にバイアスされます。
デバイスは、最大電力、最小フェーズノイズ、および電圧定在波比（VSWR）となるように慎重にマッチングされています。
オシレーターは、最大の温度安定性と最適な負性抵抗となるようにマッチングされています。
DRO-1000オシレーターは、カスケード接続されたローノイズドライバーとパワーアンプによってバッファリングされており、最小限の負荷引き込み、最大限のアイソレーションとパワーを実現しています。
FET/BJTデバイスは、せん断効果を最小限に抑え、放熱効果を最大化するために、金メッキされたコバールキャリアに直接取り付けられています。
コバールキャリアはシャーシに取り付けられており、効率的な熱接合とマイクロフォニックノイズを低減するための安定した構造を提供します。
オシレーターの安定性を全温度範囲で確保するために、チューニング素子は温度ドリフトを3倍補償するように精密に設計および配置されています。
DRO-1000シリーズは、ガン共振器オシレーターや水晶オシレーターチェーンなどの他のマイクロ波信号源に比べて、いくつかの利点があります。
DRO-1000シリーズは、逆バイアス、周波数偏向、バイアス変調、電圧過渡現象を回避するために、内部で電圧安定化されています。
最適なフェーズ電圧設定のために、機械的な周波数調整機能が備わっています。

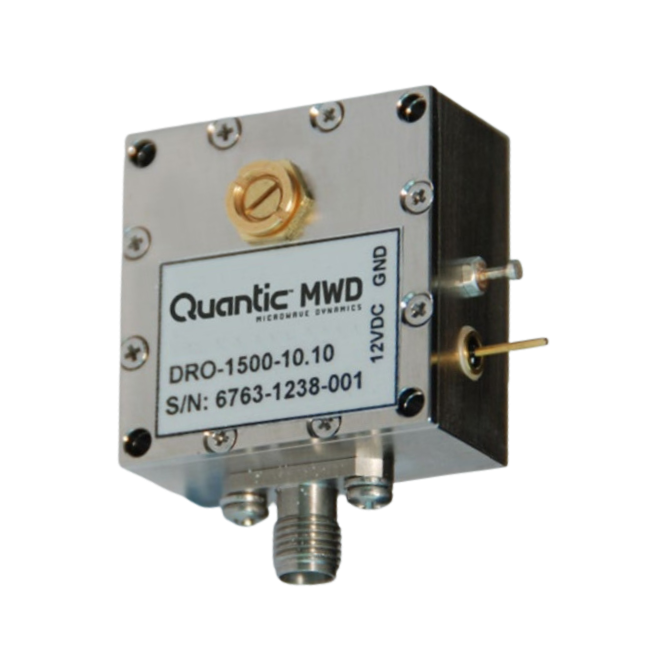

小型設計 フリーランニング誘電体共振器オシレーター（DRO-1500）
DRO-1500シリーズは、MD社の新しいMini-DROシリーズで、1.2インチ×1.2インチ×0.660インチの超小型パッケージです。
DRO-1500シリーズの誘電体共振器発振器（DRO）は、最先端のMICを使用して、2～40GHzのマイクロ波周波数で非常に安定した、信頼性が高く効率的な信号源を提供します。
薄型で堅牢な構造により、過酷な環境条件に対して優れた耐久性を発揮します。
DRO-1500シリーズは、逆バイアス、周波数偏向、バイアス変調、電圧過渡現象を回避するために、内部で電圧安定化されています。
帯域幅内で希望の周波数を設定するための機械的な周波数調整機能が備わっています。

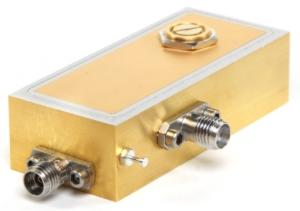

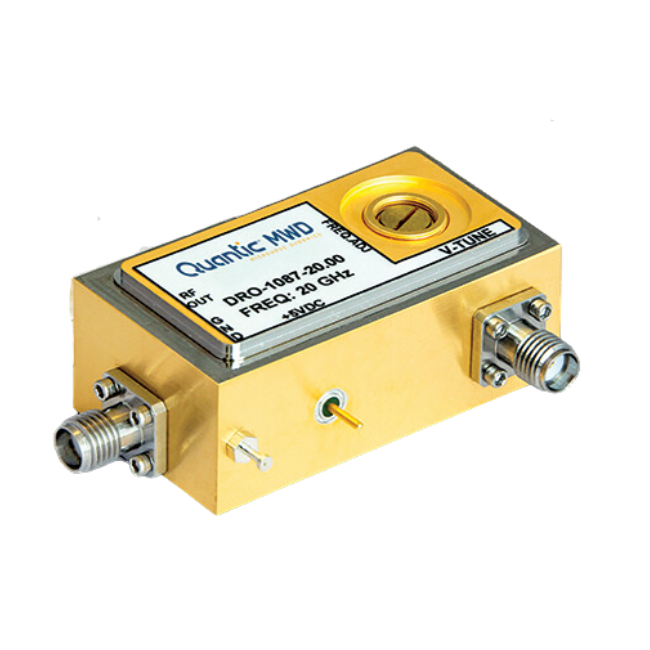

宇宙空間対応型 フリーランニング誘電体共振器オシレーター（DRO-1087）
MICROWAVE DYNAMICS社は、2004年以来、宇宙産業向けにオシレーターを提供しています。
MICROWAVE DYNAMICS社の宇宙分野における実績には、オーラ衛星、H-IIB、MetOP-SG研究プログラムなどがあります。
MICROWAVE DYNAMICS社は、軍事・航空宇宙機関の仕様の様々なクラスとレベルに従って、フリーランニングDROの組み立て、テスト、スクリーニング、および認定テストを実施しています。
また、AS9100 Rev.D 品質マネジメントシステムの認証も取得しています。
製品ラインナップ
Free Running Dielectric Resonator Oscillator
| Model | Single Frequency | Power Output | Load VSWR | Harmonics | Spurious | Phase Noise | Frequency Stability | Operating Temperature | Storage Temperature |
|---|---|---|---|---|---|---|---|---|---|
| DRO-1000 | 1～50GHz | +13dBm, up to +25dBm Optional |
2.0：1.0 Max | -25dBc | -85dBc | See Phase Noise Envelope (Fig. A) | Frequency Stability | 0℃～50℃ Standard -55℃～105℃ Optional |
-55℃～125℃ |
| DRO-1500 | 2～40GHz | +13dBm, up to +20dBm Optional |
2.0：1.0 | -25dBc | -85dBc | See Phase Noise Envelope | Frequency Stability | 0℃～50℃ Standard -55℃～105℃ Optional |
-55℃～125℃ |
| DRO-1087 | 1～36GHz | +13dBm higher power optional | 2.0：1.0 Max | -20dBc, TYP | -85dBc | -90dBc/Hz @10kHz, TYP | Frequency Stability | -40℃～85℃ Standard | - |
