MICROWAVE DYNAMICS
温度補償付クリスタルオシレーター

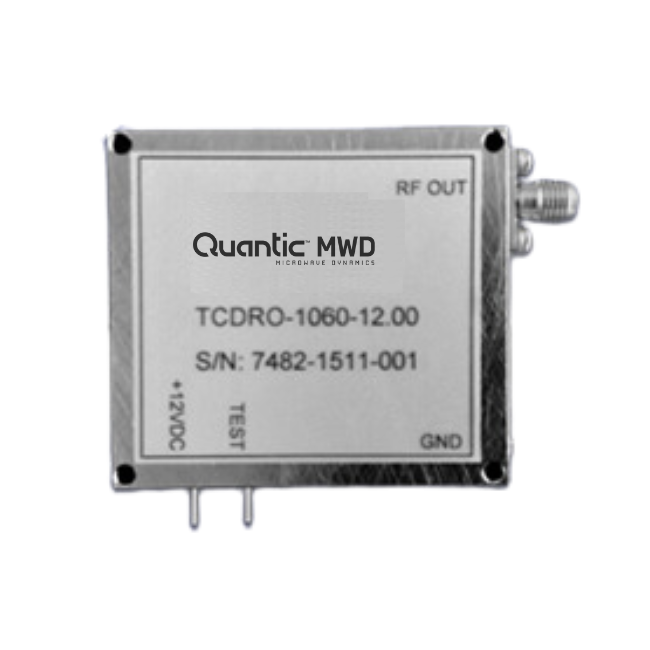

TCDRO-1060
TCDRO-1060温度補償付誘電体共振器オシレーター（TCDRO）は、最先端のMICおよびSMT技術を採用し、最大40GHzのマイクロ波周波数において高い安定性を実現しています。
薄型で堅牢な構造により、過酷な環境条件下でも優れた耐久性を発揮します。
TCDRO-1060オシレーターは、ソースに直列フィードバック、ゲートに誘電体共振器を備えたFETまたはBJTアンプを使用して設計されています。
ハイゲイン・ローノイズのFET/BJTは、フェーズノイズを最小限に抑えるため、ゲートで正または負のバイアスがかけられています。
このデバイスは、最大電力、最小位相ノイズ、および電圧定在波比（VSWR）となるように慎重にマッチングされています。
また、発振器は、最大の温度安定性と最適な負性抵抗となるようにマッチングされています。
TCDRO-1060発振器は、カスケード接続された低ノイズドライバーとパワーアンプによってバッファリングされており、負荷プルを最小限に抑え、アイソレーションと出力を最大限に高めています。
FET/BJTデバイスは、せん断効果を最小限に抑え、放熱効果を最大化するために、金メッキされたコバールキャリアに直接取り付けられています。
コバールキャリアはシャーシに取り付けられており、効率的な熱接合と安定した構造を提供することで、マイクロフォニックノイズを低減します。
温度補償回路が追加され、温度範囲全体にわたって周波数の安定性を確保しています。
周波数のプッシュプルはごくわずかです。
TCDRO-1060シリーズは、逆バイアス、周波数プッシュ、バイアス変調、電圧過渡現象を回避するために、内部で電圧安定化されています。

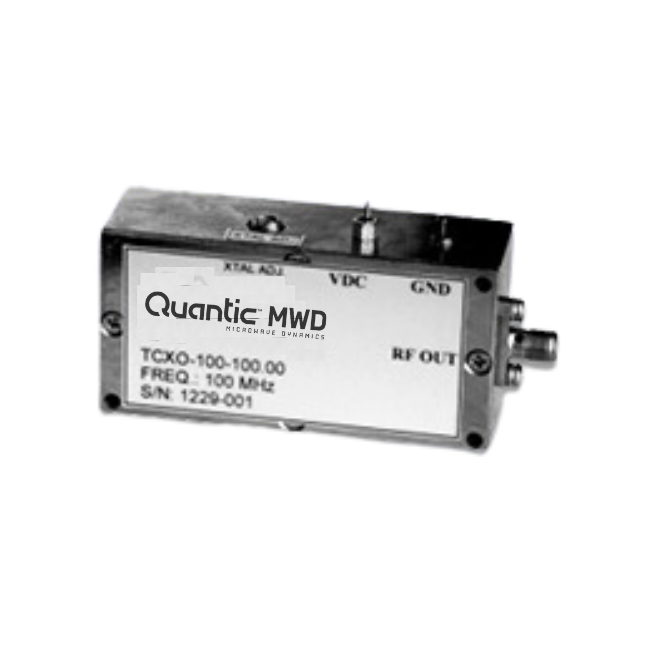

TCXO-100
Microwave Dynamics社は、低価格の温度補償付クリスタルオシレーターTCXO-100シリーズを提供しています。
Microwave Dynamics社のクリスタルオシレーターは、100MHzの周波数で±3ppmの安定性を実現しています。
部品は低価格で迅速に納品可能です。
Microwave Dynamics社のデジタル読み出し装置（DRO）と同じ高い基準で製造されたこれらのTCXOは、Microwave Dynamics社のDRO製品ラインを補完する優れた基準入力を提供します。
これらのユニットは、高い安定性、高速なウォームアップ、低消費電力、堅牢な軍用規格の筐体、そして迅速な納品を特長としています。

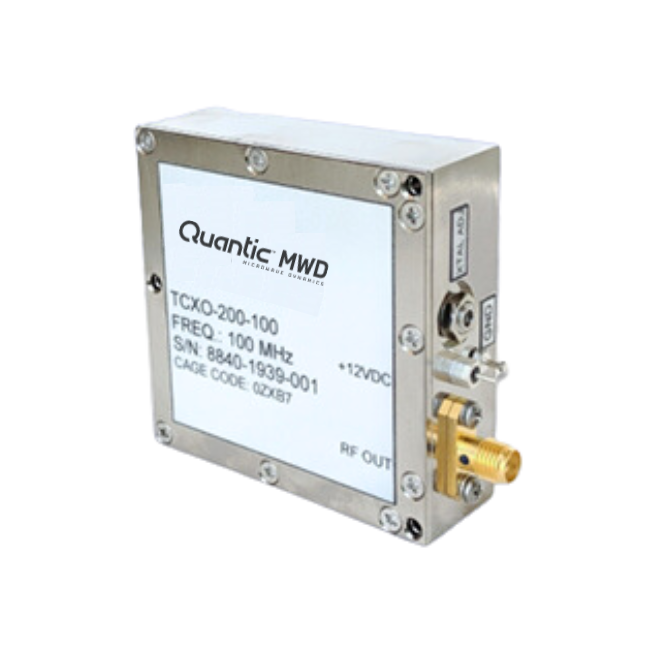

TCXO-200
Microwave Dynamics社のTCXOクリスタルオシレーターは、100MHzの周波数において±2.5ppmの安定性を実現しています。
部品は迅速な納品が可能です。
Microwave Dynamics社のDROと同じ高い基準で製造されたこれらのTCXOは、Microwave Dynamics社のDROラインおよびPLOラインを補完する優れた基準入力を提供します。
これらのユニットは、高い安定性、低コスト、低消費電力、堅牢な軍用タイプの筐体、そして迅速な納品を特長としています。
製品ラインナップ
Temperature Compensated Crystal Oscillator
| Model | Single Frequency | Power Output | Load VSWR | Harmonics | Spurious | Phase Noise | Frequency Stability | Operating Temperature | Storage Temperature |
|---|---|---|---|---|---|---|---|---|---|
| TCDRO-1060 | 1～40GHz | +13dBm, up to +25dBm Optional |
2.0：1.0 | -25dBc | -75dBc | -85dBc/Hz @10KHz TYP | Frequency Stability | 0℃～50℃ Standard -40℃～85℃ Optional |
-55℃～125℃ |
| TCXO-100 | 0.09～0.11GHz | +3dBm, up to +10dBm Optional |
< -15dBc | -155dBc/Hz @10kHz | Frequency Stability | -40℃～65℃ | < ±3ppm over 0℃ + 50℃ ambient | ||
| TCXO-200 | 0.05～0.1GHz | +0dBm, up to +10dBm Optional |
-20dBc | -70dBc | -150dBc/Hz @10kHz | Frequency Stability | -55℃～85℃ |
