フェーズロックオシレーター（PLO、PLWシリーズ）

• デュアルループ10MHz外部基準付フェーズロックオシレーター（PLO-4200）
• 内部基準付フェーズロックオシレーター（PLO-3000）
• フェーズロックループIC使用内部基準付フェーズロックオシレーター（PLO-5000/PLO-5200）
• 50～200MHz外部基準付フェーズロックオシレーター（PLO-2000）
• 10MHz外部基準付フェーズロックオシレーター（PLO-4000）
• Whisperシリーズ　フェーズロック誘電体共振器オシレーター（PLW-2000）

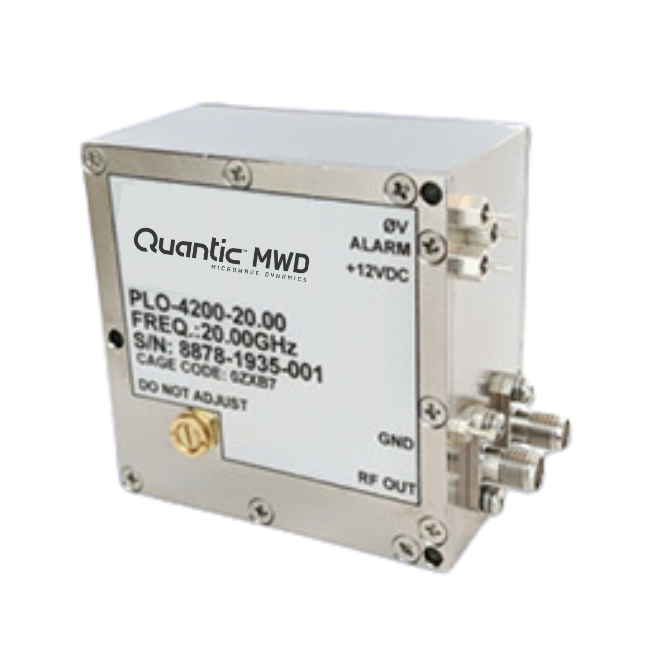

デュアルループ10MHz外部基準付フェーズロックオシレーター（PLO-4200）

PLO-4200は、ローノイズSCカット電圧制御クリスタルオシレーター（VCXO）を10MHzにロックすることで、最高のフェーズノイズ性能を実現しています。
フェーズロック誘電体共振器オシレーター（PLDRO）は、最先端のMICおよびSMT技術を採用し、最大50GHzのマイクロ波周波数でクリスタルオシレーターの安定性を確保しています。
薄型で堅牢な構造により、過酷な環境条件下でも優れた耐久性を発揮します。
このモデルは、10MHzの外部基準で動作します。

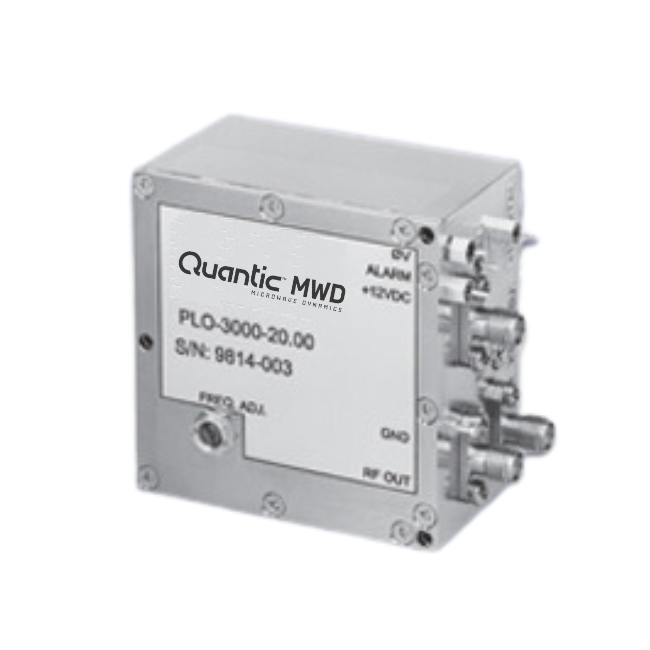

内部基準付フェーズロックオシレーター（PLO-3000）

PLO-3000シリーズのフェーズロック誘電体共振器オシレーター（PLDRO）は、最先端のマイクロ波集積回路（MIC）を採用し、最大50GHzのマイクロ波周波数において、非常に安定性、信頼性、効率性に優れた信号源を提供します。
薄型で堅牢な構造により、過酷な環境条件下でも優れた耐久性を発揮します。

PLO-3000発振器は、ソースに直列フィードバック、ゲートに誘電体共振器を備えたFETまたはBJTアンプを使用して設計されています。
ハイゲイン・ローノイズのFET/BJTは、フェーズノイズを最小限に抑えるため、ゲートで正または負のバイアスがかけられています。
デバイスは、最大電力、最小フェーズノイズ、および電圧定在波比（VSWR）となるように慎重にマッチングされています。
オシレーターは、最大の温度安定性と最適な負性抵抗となるようにマッチングされています。

PLO-3000シリーズは、カスケード接続されたローノイズドライバーとパワーアンプによってバッファリングされ、最小限の負荷引き込み、最大限のアイソレーションとパワーを実現しています。
FET/BJTデバイスは、せん断効果を最小限に抑え、放熱効果を最大化するために、金メッキされたコバールキャリアに直接取り付けられています。
コバールキャリアはシャーシに取り付けられ、効率的な熱接合と安定した構造を提供することで、マイクロフォニックノイズを低減します。
オシレーターの安定性を全温度範囲で確保するために、チューニング素子は温度ドリフトを3倍補償するように精密に設計および配置されています。

PLO-3000シリーズ独自のフェーズロックループおよびクリスタルオシレーター基準回路は、表面実装技術を採用しています。
基準周波数は逓倍され、サンプリングされて出力周波数となります。
周波数ドリフトによって発生する誤差電圧は、ウィーンブリッジオシレーターによって検出され、補償およびフェーズロックのために必要な掃引電圧を、超高Qチューニングバラクタダイオードに供給します。
フェーズロックループサブアセンブリーの独自の構造により、優れた温度安定性と最小限のはんだ接合部を実現し、最大限の信頼性を確保しています。

PLO-3000シリーズは、逆バイアス、周波数プッシュ、バイアス変調、電圧過渡現象を回避するために内部で電圧レギュレーションされています。
TTLタイプのフェーズロックインジケーターアラームが標準機能として搭載されています。
PLO-3000シリーズは、内部基準ロックされ、工場出荷時に指定周波数に調整されています。
最適な位相電圧設定のために、機械的な周波数調整機能が備わっています。
バッファ付き基準モニタと調整機能は、このハイテクオシレーターの標準機能です。
本機は外部基準にロックすることも可能です。

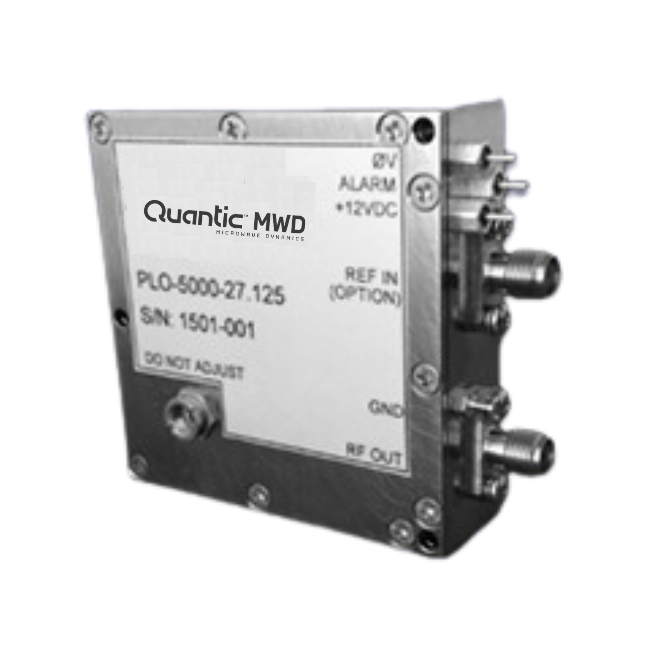

フェーズロックループIC使用内部基準付フェーズロックオシレーター（PLO-5000/PLO-5200）

PLO-5000シリーズのフェーズロック誘電体共振器オシレーター（PLDRO）は、最先端のMICおよびSMT技術を採用し、最大40GHzのマイクロ波周波数においてクリスタルオシレーターの安定性を実現しています。
薄型で堅牢な構造により、過酷な環境条件下でも優れた耐久性を発揮します。

PLO-5000オシレーターは、ソースに直列フィードバック、ゲートに誘電体共振器を備えたFETまたはBJTアンプを使用して設計されています。
ハイゲイン・ローノイズのFET/BJTは、フェーズノイズを最小限に抑えるため、ゲートで正または負のバイアスがかけられています。
このデバイスは、最大電力、最小フェーズノイズ、および電圧定在波比（VSWR）となるように慎重にマッチングされています。
また、オシレーターは、最大の温度安定性と最適な負性抵抗となるようにマッチングされています。

PLO-5000オシレーターは、カスケード接続されたローノイズドライバーとパワーアンプによってバッファリングされており、最小限の負荷引き込み、最大限のアイソレーションとパワーを実現しています。
FET/BJTデバイスは、せん断効果を最小限に抑え、放熱効果を最大化するために、金メッキされたコバールキャリアに直接取り付けられています。
コバールキャリアはシャーシに取り付けられており、効率的な熱接合とマイクロフォニックノイズを低減するための安定した構造を提供します。
オシレーターの安定性を全温度範囲で確保するために、チューニング素子は温度ドリフトを3倍補償するように精密に設計および配置されています。

PLO-5000シリーズは、多彩なオプションを提供するPLLチップを採用しています。
基準周波数は最大250MHzで、周波数分解能が向上しています。
また、整数Nと分数Nの両方に対応しています。
オシレーターの基本周波数は最大20GHzで、20～40GHzの周波数は乗算器とドライバーアンプによって実現されます。

PLO-5000シリーズは、逆バイアス、周波数プッシュ、バイアス変調、電圧過渡現象を回避するために、内部で電圧安定化されています。
PLO-5000シリーズは、内部で基準電圧がロックされ、工場出荷時に指定周波数に調整されています。
最適な位相電圧設定のために、機械的な周波数調整機能が備わっています。

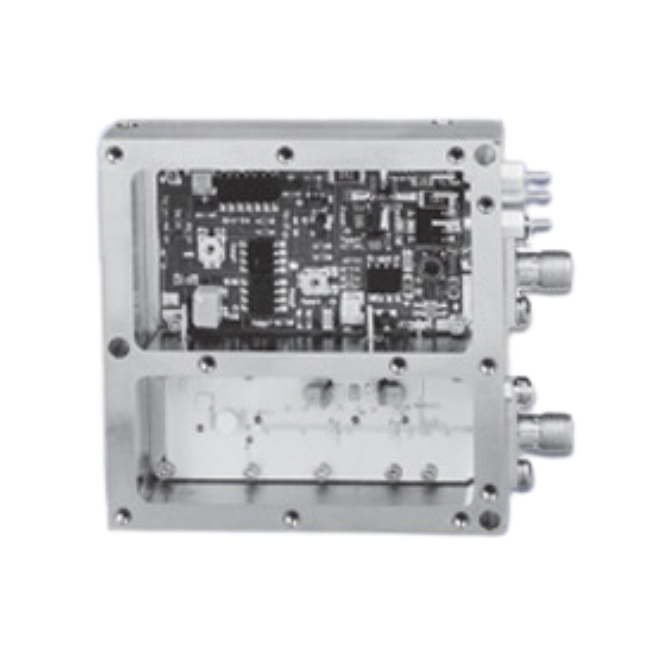

50～200MHz外部基準付フェーズロックオシレーター（PLO-2000）

PLO-2000シリーズのフェーズロック誘電体共振器オシレーター（PLDRO）は、最先端のMICおよびSMT技術を採用し、最大50GHzのマイクロ波周波数においてクリスタルオシレーターの安定性を実現しています。
薄型で堅牢な構造により、過酷な環境条件下でも優れた耐久性を発揮します。

PLO-2000シリーズオシレーターは、ソースに直列フィードバック、ゲートに誘電体共振器を備えたFETまたはBJTアンプを使用して設計されています。
ハイゲイン・ローノイズのFET/BJTは、フェーズノイズを最小限に抑えるため、ゲートで正または負のバイアスがかけられています。
デバイスは、最大電力、最小フェーズノイズ、および電圧定在波比（VSWR）となるように慎重にマッチングされています。
オシレーターは、最高の温度安定性と最適な負性抵抗となるようにマッチングされています。

PLO-2000シリーズは、カスケード接続されたローノイズドライバーとパワーアンプによってバッファリングされ、最小限の負荷引き込み、最大限のアイソレーションとパワーを実現しています。
FET/BJTデバイスは、せん断効果を最小限に抑え、放熱効果を最大化するために、金メッキされたコバールキャリアに直接取り付けられています。
コバールキャリアはシャーシに取り付けられ、効率的な熱接合とマイクロフォニックノイズを低減するための安定した構造を提供します。
発振器の安定性を全温度範囲で確保するために、チューニング素子は温度ドリフトを3倍補償するように精密に設計および配置されています。

PLO-2000シリーズ独自のフェーズロックループ回路は、サンプリング位相検出技術を用いた表面実装回路です。
基準周波数を逓倍し、サンプリングして出力周波数を得ます。
周波数ドリフトによって発生する誤差電圧は、ウィーンブリッジオシレーターによって検出され、補償およびフェーズロックのために、超高Qチューニングバラクタダイオードに必要な掃引電圧を供給します。
フェーズロックループサブアセンブリの独自の構造により、優れた温度安定性を実現しています。

PLO-2000シリーズは、逆バイアス、周波数プッシュ、バイアス変調、電圧過渡現象を回避するために、内部で電圧安定化されています。
オープンTTLタイプのフェーズロックインジケーターアラームが機能として搭載されています。
PLO-2000シリーズは外部基準ロックされており、工場出荷時に指定周波数に調整されています。
最適な位相電圧設定のために、機械的な周波数調整機能が備わっています。

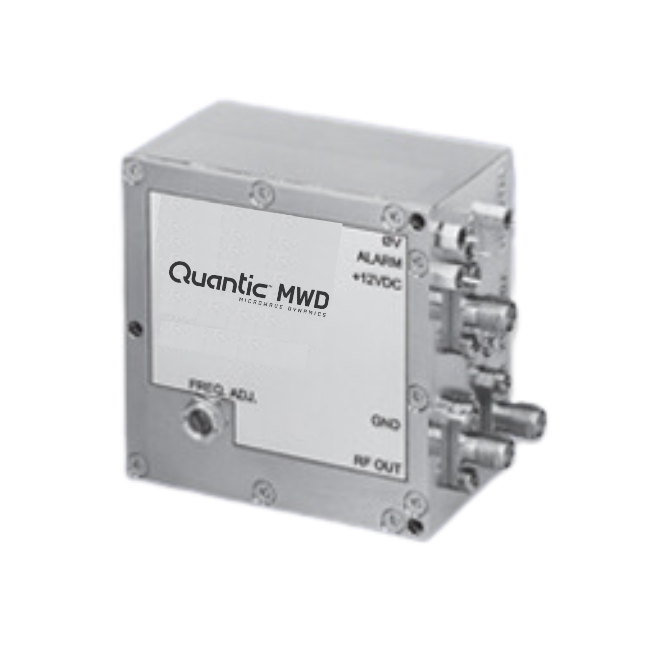

10MHz外部基準付フェーズロックオシレーター（PLO-4000）

PLO-4000シリーズのフェーズロック誘電体共振器オシレーター（PLDRO）は、最先端のMICおよびSMT技術を採用し、最大50GHzのマイクロ波周波数においてクリスタルオシレーターの安定性を実現しています。
薄型で堅牢な構造により、過酷な環境条件下でも優れた耐久性を発揮します。
このモデルは、5MHzまたは10MHzの外部基準信号に対応しています。

PLO-4000シリーズオシレーターは、ソースに直列フィードバック、ゲートに誘電体共振器を備えたFETまたはBJTアンプを使用して設計されています。
ハイゲイン・ローノイズのFET/BJTは、フェーズノイズを最小限に抑えるため、ゲートで負バイアスされています。
デバイスは、最大電力、最小フェーズノイズ、および電圧定在波比（VSWR）となるように慎重にマッチングされています。
オシレーターは、最高の温度安定性と最適な負性抵抗となるようにマッチングされています。

PLO-4000シリーズオシレーターは、カスケード接続されたローノイズドライバーとパワーアンプによってバッファリングされており、最小限の負荷引き込み、最大限のアイソレーションとパワーを実現しています。
FET/BJTデバイスは、せん断効果を最小限に抑え、放熱効果を最大化するために、金メッキされたコバールキャリアに直接取り付けられています。
コバールキャリアはシャーシに取り付けられており、効率的な熱接合と安定した構造を提供することで、マイクロフォニックノイズを低減します。
オシレーターの安定性を全温度範囲で確保するために、チューニング素子は温度ドリフトを3倍補償するように精密に設計および配置されています。

PLO-4000シリーズ独自のフェーズロックループおよび内部乗算回路は、表面実装技術を採用しています。
基準周波数は乗算され、サンプリングされて出力周波数となります。
周波数ドリフトによって発生する誤差電圧は、ウィーンブリッジオシレーターによって検出され、補償およびフェーズロックのために、超高Qチューニングバラクタダイオードに必要な掃引電圧が供給されます。
フェーズロックループサブアセンブリーの独自の構造により、優れた温度安定性と最小限のはんだ接合部を実現し、最大限の信頼性を確保しています。

PLO-4000シリーズは、逆バイアス、周波数プッシュ、バイアス変調、電圧過渡現象を回避するために内部で電圧安定化されています。
TTLタイプのフェーズロックインジケーターアラームが標準機能として搭載されています。
PLO-4000シリーズは外部基準ロックされており、工場出荷時に指定周波数に調整されています。
最適な位相電圧設定のために、機械的な周波数調整機能が備わっています。
バッファ付き基準モニタと調整機能は、このハイテクオシレーターの標準機能です。

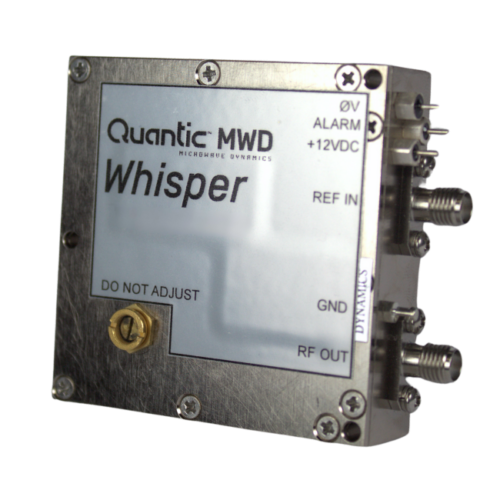

Whisperシリーズ　フェーズロック誘電体共振器オシレーター（PLW-2000）

ウィスパーシリーズのフェーズロック誘電体共振器オシレーター（PLDRO）は、ミッションクリティカルな周波数制御およびタイミングアプリケーションに最適な選択肢です。
厳しいシステム要件を満たし、さらにそれを上回るように設計されたウィスパーシリーズのPLDROは、最も過酷な環境条件下でも、卓越した周波数安定性とローフェーズノイズ性能を実現します。

これらのオシレーターは、8～18GHzのXバンドおよびKuバンド周波数帯で利用可能で、フェーズロックループやチューニングにより性能を向上させるための完全なカスタマイズが可能です。
