概要
VDIは、低変換損失で高いIF帯域幅を持つ〜118 - 155 GHzサブハーモニック励起IQミキサーを提供します。IF90度ハイブリッドを追加することで、ミキサーはイメージリジェクションミキサーやシングルサイドバンドアップコンバーターとして使用できます。
IQミキサー

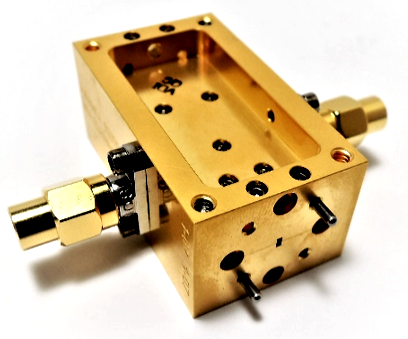

VDI WR6.5IQSHM
VDI WR6.5IQSHM IQ Subharmonically Pumped Mixer
VDI offers a ~118 - 155 GHz Subhharmonically Pumped IQ mixer with low conversion loss and high IF bandwidth. By adding an IF 90 degree hybrid, the mixer can be used as an image reject mixer or a single sideband up-converter.
| Parameter | Specification |
|---|---|
| RF Port | ~118 - 155 GHz [WR-6.5 UG-387/U-M] |
| LO Input | ~59 - 77 GHz [WR-13 UG-387/U-M] |
| IF Port | DC - 24 GHz [2.9mm(f)] |
| LO Power (Optimal / Damage) | +12 to +16 dBm / +18 dBm |
| RF Input Power (~P0.1dB / Damage) | -11 dBm / +6 dBm |
|
Typical Conversion Loss |
~14 dB (SSB) I and Q* |
*Includes loss of RF Hybrid
