SYNERGY MICROWAVE - SMC
ミキサー（サーフェスマウント式/コネクター付）
米国Synergy社ではコンパクトで高性能なサーフェスマウント式、コネクター付ミキサー製品を供給しています。
Synergy社のミキサーは、幅広いダブルバランス、トリプルバランス、高IP3、イメージ除去、サブハーモニック、および低出力LOミキサーは、高いインターポートアイソレーション、広帯域IF、優れたIFマッチング、およびフラットな変換損失特性を備えています。
商用、軍事、および産業用セルラーシステムアプリケーションにおける狭帯域および広帯域のアップ/ダウンコンバージョンに最適です。
製品ラインナップ
Mixers（Surface Mount/Connectorized）
| Model | Frequency （MHz） |
Conversion Loss Typ./Max. （dB） |
Conversion Loss Typ./Max. （dB） |
Input IP3 | Datasheet |
|---|---|---|---|---|---|

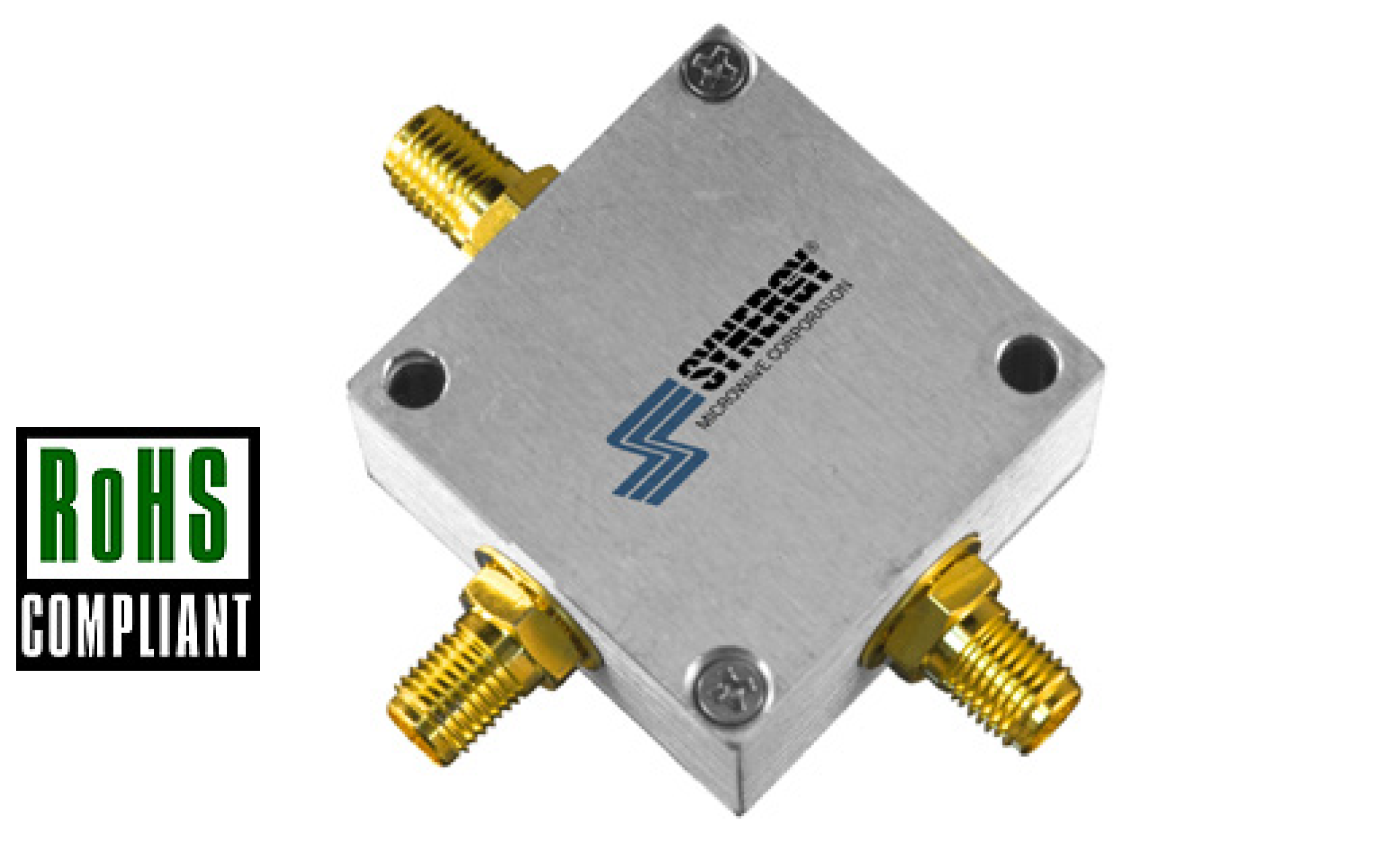

| CHK-3500 | LO：10～3500 RF：10～3500 IF：1～2000 |
7.8 / 8.7 | LO/RF：35/25 LO/IF：30/20 RF/IF：25/20 |
32 | Datasheet |
| CLK-3500 | LO：10～3500 RF：10～3500 IF：1～2000 |
8/9 | LO/RF：40/25 LO/IF：28/18 RF/IF：--/-- |
19 | Datasheet |
| CLK-6000 | LO：1～6000 RF：1～6000 IF：DC～700 |
9/10 | LO/RF：25/15 LO/IF：12/18 RF/IF：--/-- |
15 | Datasheet |
| CLK-7B5S | LO：5～2000 RF：5～2000 IF：DC～1000 |
9 / 10.5 | LO/RF：38/28 LO/IF：35/23 RF/IF：--/-- |
13 | Datasheet |
| CMK-3500 | LO：10～3500 RF：10～3500 IF：1～2000 |
8/9 | LO/RF：35/25 LO/IF：30/20 RF/IF：--/-- |
15 | Datasheet |
| SFM-2 | LO：62～94 RF：0.1～32 IF：30～96 |
7.5 / 9 | LO/RF：25/20 LO/IF：18/13 RF/IF：28/20 |
36 | Datasheet |
| SFM-2-02 | LO：40～70 RF：0.1～32 IF：40～50 |
6.5 / 8.5 | LO/RF：--/-- LO/IF：--/-- RF/IF：30/20 |
40 | Datasheet |
| SFM-2A-1 | LO：89～116 RF：19～41 IF：70～96 |
6.5 / 8.5 | LO/RF：--/-- LO/IF：--/-- RF/IF：30/20 |
40 | Datasheet |
| SFM-32 | LO：70～700 RF：35～735 IF：10～35 |
7.5 / 10.5 | LO/RF：32/25 LO/IF：35/28 RF/IF：45/25 |
34 | Datasheet |
| SFM-5 | LO：650～2000 RF：700～2400 IF：50～200 |
10 / 11.8 | LO/RF：25/18 LO/IF：20/15 RF/IF：20/17 |
38 | Datasheet |

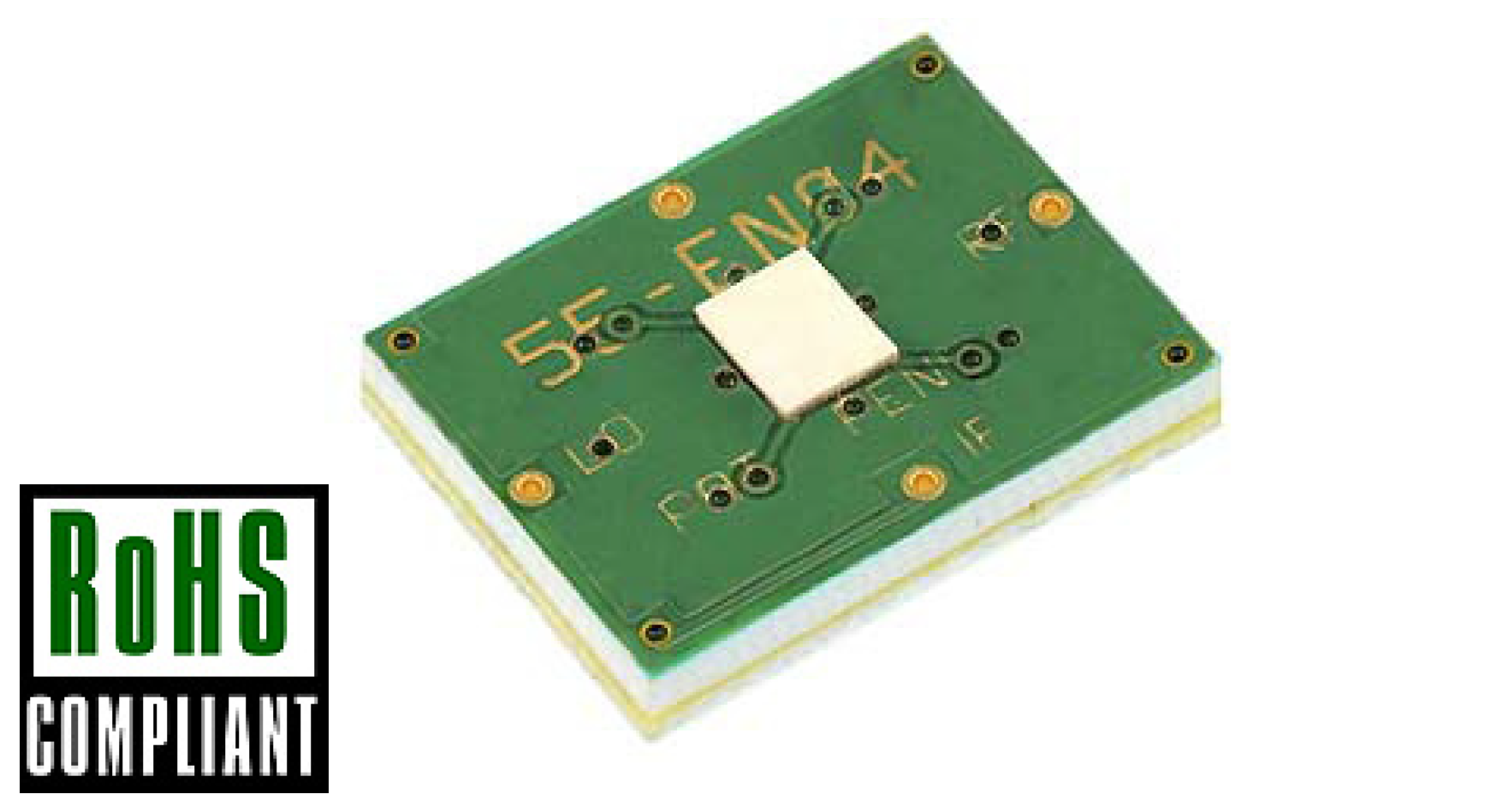

| SGM-2-13 | LO：250～3250 RF：250～3250 IF：DC～700 |
7/9 | LO/RF：25/20 LO/IF：12/5 RF/IF：--/-- |
14 | Datasheet |
| SGM-2-17 | LO：250～3250 RF：250～3250 IF：DC～700 |
7/9 | LO/RF：30/20 LO/IF：10/5 RF/IF：--/-- |
18 | Datasheet |
| SGM-3-13 | LO：1350～7000 RF：1350～7000 IF：DC～2000 |
7/10 | LO/RF：10/25 LO/IF：8/20 RF/IF：--/-- |
20 | Datasheet |
| SGS-5-10 | LO：3000～19000 RF：3000～19000 IF：DC～4000 |
8/11 | LO/RF：25/15 LO/IF：12/5 RF/IF：--/-- |
10 | Datasheet |
| SGS-5-13 | LO：3000～19000 RF：3000～19000 IF：DC～4000 |
8/11 | LO/RF：25/15 LO/IF：12/5 RF/IF：--/-- |
12.5 | Datasheet |
| SGS-5-17 | LO：3000～19000 RF：3000～19000 IF：DC～4000 |
8/11 | LO/RF：25/15 LO/IF：12/5 RF/IF：--/-- |
12.5 | Datasheet |

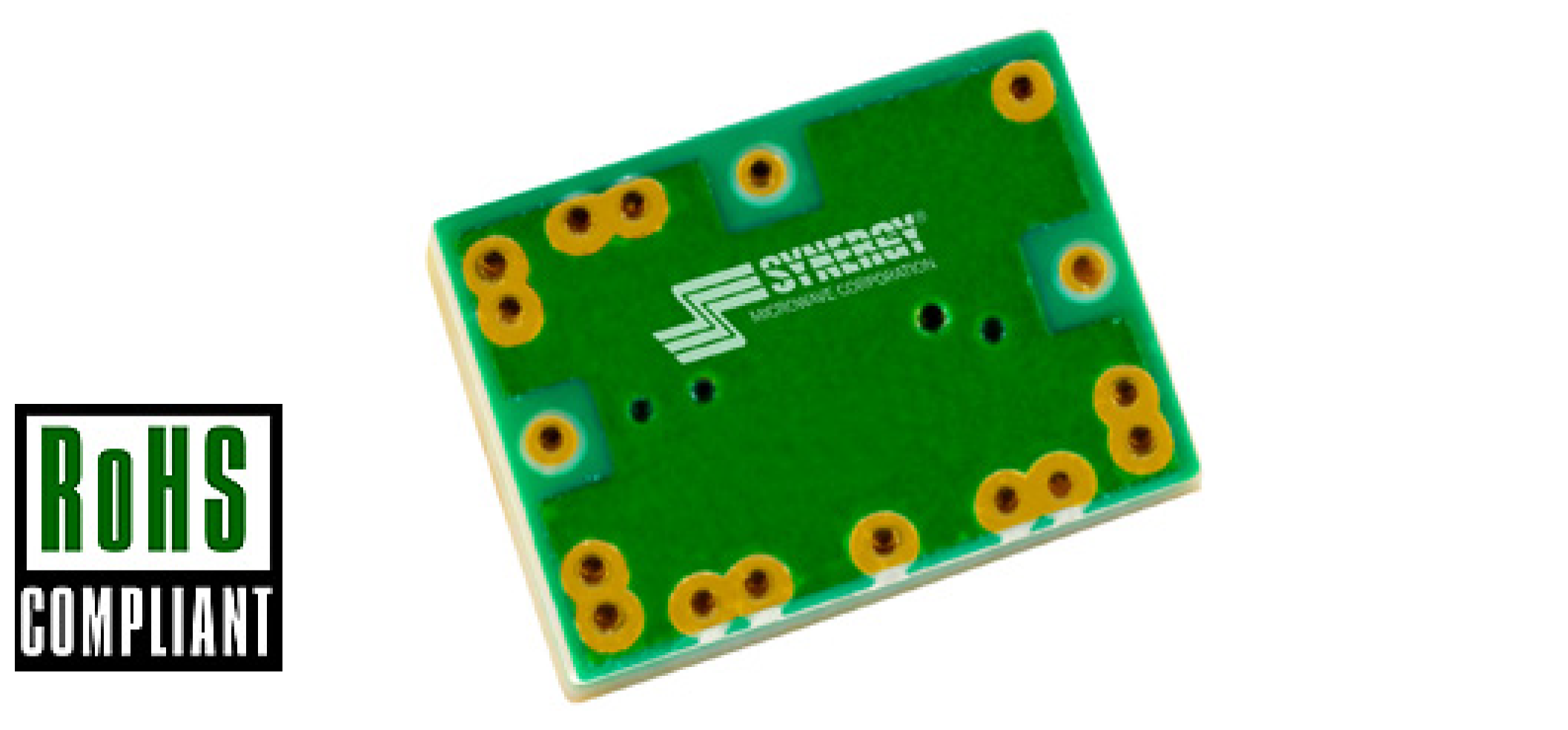

| SGS-6-13 | LO：2000～19000 RF：2000～19000 IF：DC～4000 |
9 / 10.5 | LO/RF：30/15 LO/IF：20/15 RF/IF：--/-- |
16 | Datasheet |
| SGS-6-17 | LO：3000～19000 RF：3000～19000 IF：DC～4000 |
8/11 | LO/RF：30/15 LO/IF：20/13 RF/IF：--/-- |
16 | Datasheet |

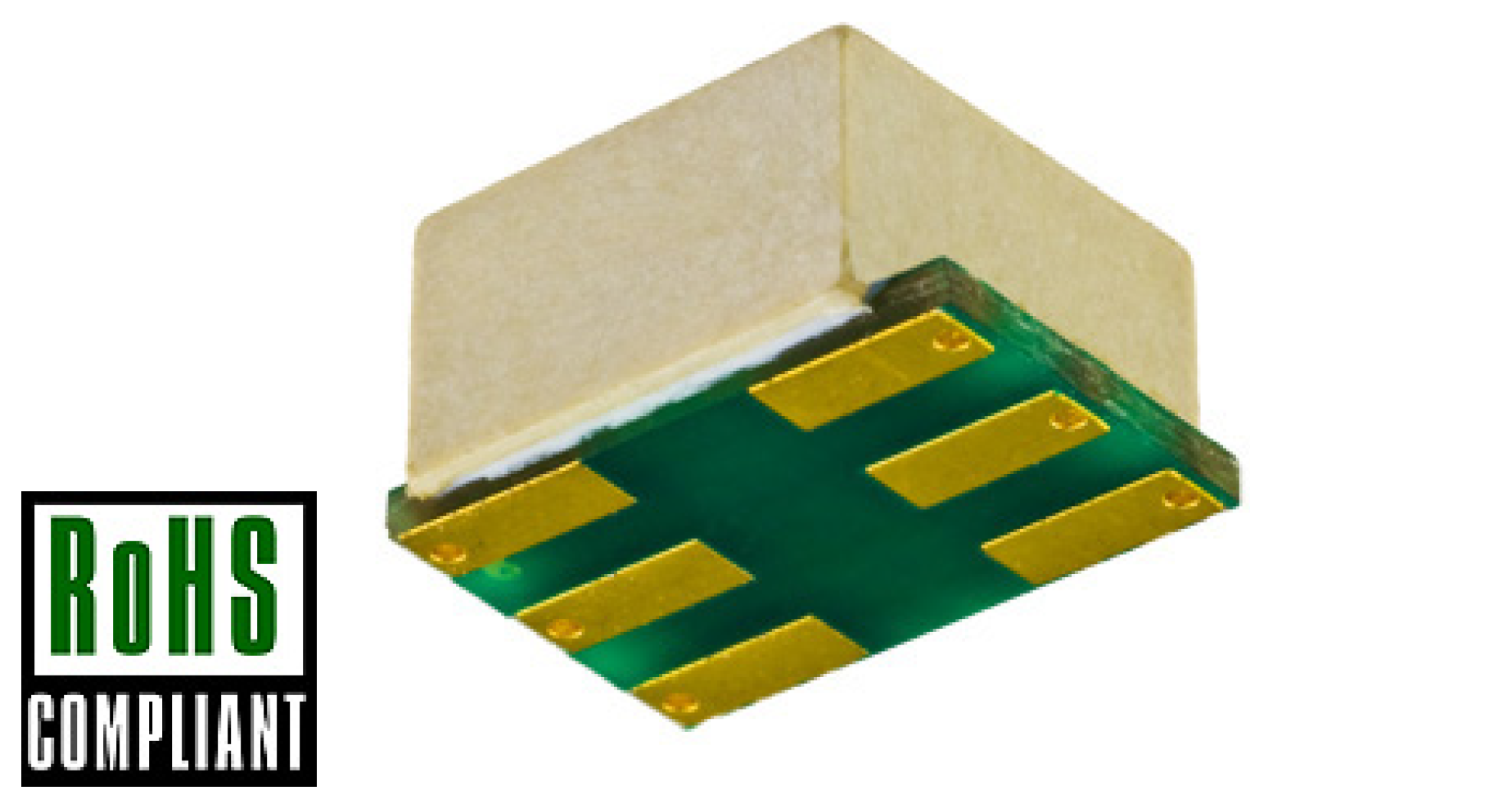

| SLD-K1 | LO：1～500 RF：1～500 IF：DC～500 |
7/9 | LO/RF：30/20 LO/IF：25/20 RF/IF：--/-- |
13 | Datasheet |
| SLD-K2 | LO：5～1000 RF：5～1000 IF：DC～1000 |
7/9 | LO/RF：60/20 LO/IF：Dec-55 RF/IF：--/-- |
13 | Datasheet |
| SLD-K5 | LO：5～1000 RF：5～1000 IF：5～1000 |
7/10 | LO/RF：40/20 LO/IF：30/20 RF/IF：--/-- |
18 | Datasheet |
| SLD-K5H | LO：5～1000 RF：5～1000 IF：5～1000 |
7.5 / 9.5 | LO/RF：32/23 LO/IF：30/20 RF/IF：23/18 |
30 | Datasheet |
| SMD-3500 | LO：10～3500 RF：10～3500 IF：1～2000 |
8/9 | LO/RF：35/25 LO/IF：30/20 RF/IF：--/-- |
28 | Datasheet |
| SMD-3500L | LO：10～3500 RF：10～3500 IF：1～2000 |
8/9 | LO/RF：40/25 LO/IF：28/18 RF/IF：--/-- |
19 | Datasheet |
| SMD-5500 | LO：500～6000 RF：500～6000 IF：50～2500 |
9.5 / 11.5 | LO/RF：28/15 LO/IF：23/15 RF/IF：--/-- |
18 | Datasheet |
| SMD-6000 | LO：1～6000 RF：1～6000 IF：DC～700 |
9/10 | LO/RF：25/15 LO/IF：12/18 RF/IF：--/-- |
15 | Datasheet |

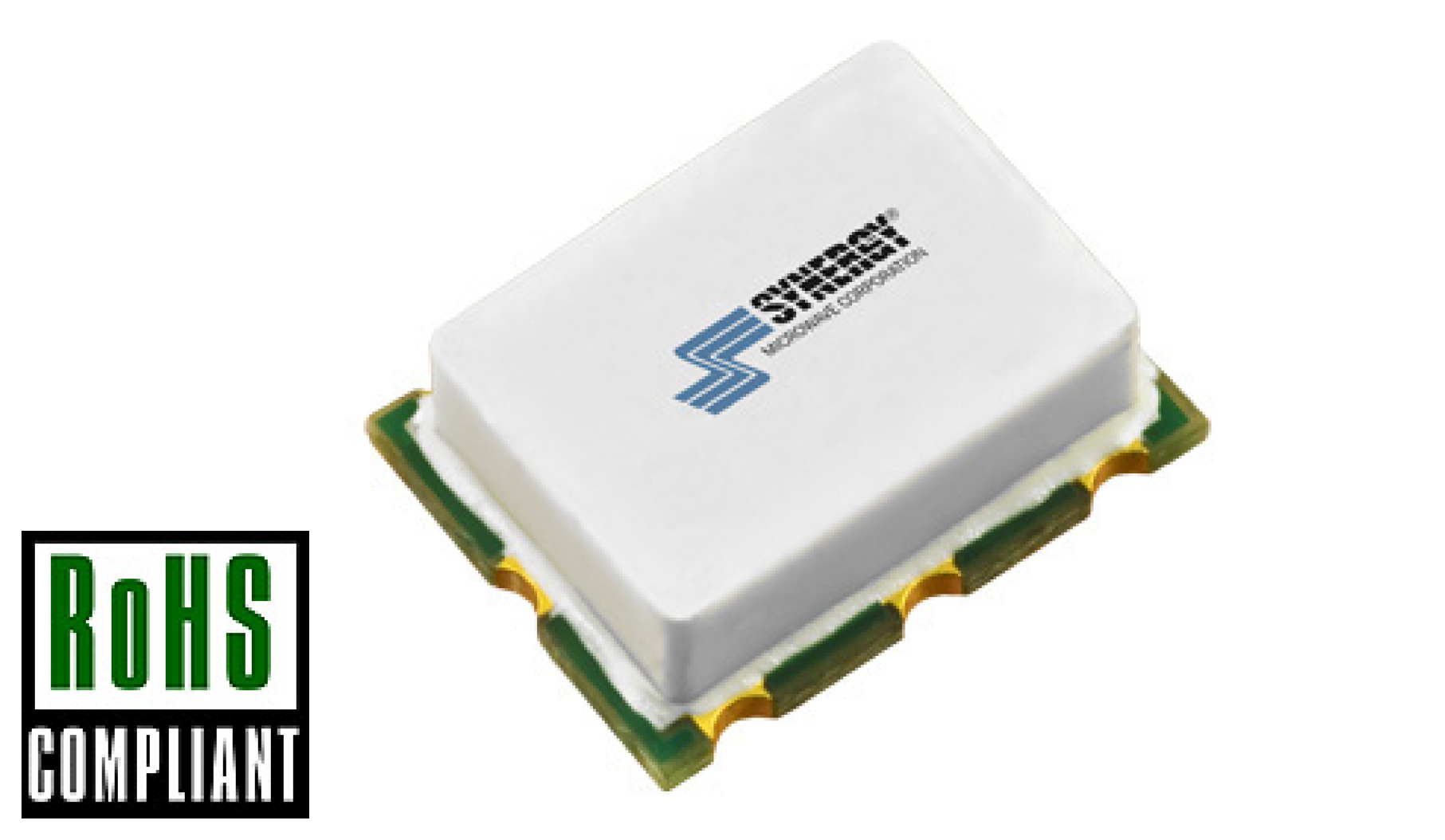

| SMD-C8RM | LO：1～2500 RF：1～2500 IF：1～2000 |
8/10 | LO/RF：25/18 LO/IF：26/16 RF/IF：--/-- |
20 | Datasheet |

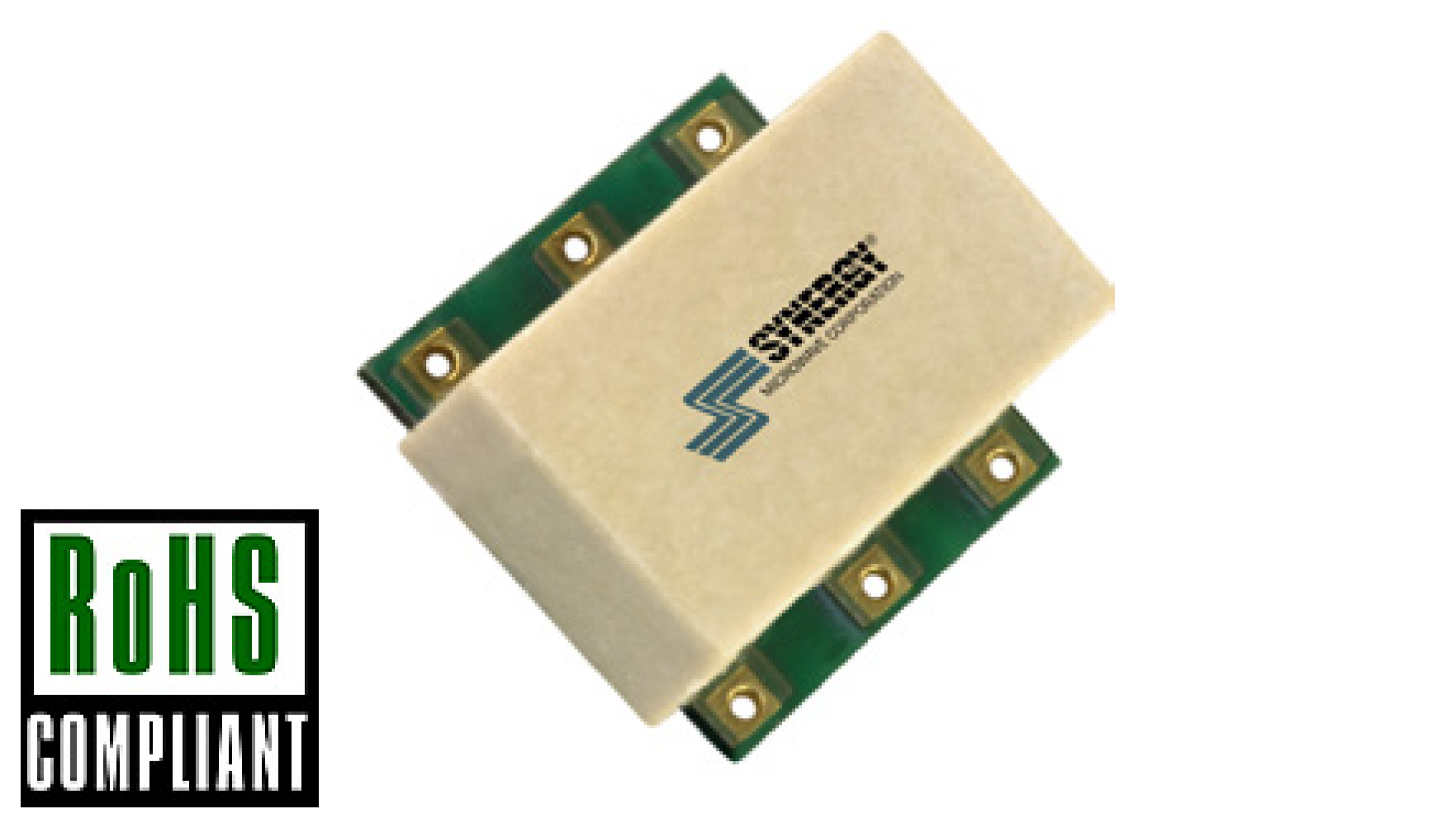

| SMD-K1 | LO：1～500 RF：1～500 IF：DC～500 |
7/9 | LO/RF：50/20 LO/IF：50/20 RF/IF：--/-- |
13 | Datasheet |
| SMD-K2 | LO：5～1000 RF：5～1000 IF：DC～1000 |
7/9 | LO/RF：60/20 LO/IF：Dec-55 RF/IF：--/-- |
15 | Datasheet |
| SMD-K2B | LO：5～2000 RF：5～2000 IF：DC～1000 |
7/10 | LO/RF：65/28 LO/IF：55/23 RF/IF：--/-- |
13 | Datasheet |
| STM-3500 | LO：1～3500 RF：1～3500 IF：1～3500 |
9.5 / 10.5 | LO/RF：42/30 LO/IF：42/30 RF/IF：27/20 |
22 | Datasheet |
| STM-6000 | LO：1～6000 RF：1～6000 IF：1～4000 |
10.5 / 11.8 | LO/RF：34/23 LO/IF：30/23 RF/IF：24/17 |
21 | Datasheet |

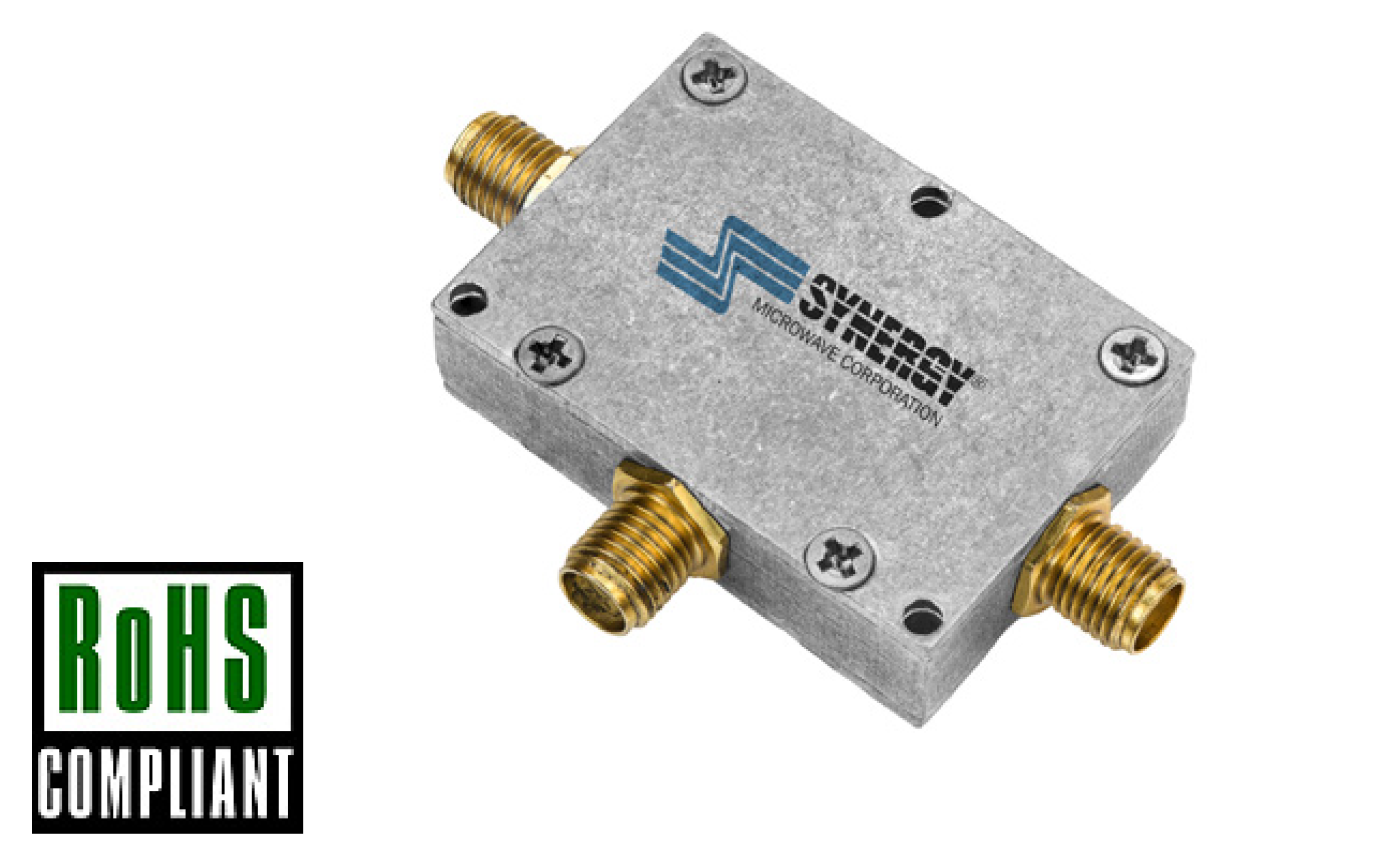

| STM-K3500 | LO：1～3500 RF：1～3500 IF：1～3500 |
8/10 | LO/RF：32/26 LO/IF：28/24 RF/IF：23/18 |
23 | Datasheet |
