DS Instruments社ではLO信号源が内臓された集積型のコンパクトミキサーを各種バンドにて取り扱っております。デモ機のご用意もございますのでご興味がございましたら弊社ウェブサイトの問い合わせよりご連絡をお待ちしております。
製品ラインナップ
| 型番 | programmable local oscillator | IF range | RF range | Maximum RF power input | Phase noise | Low conversion loss | Return loss | Input P1dB |
|---|---|---|---|---|---|---|---|---|

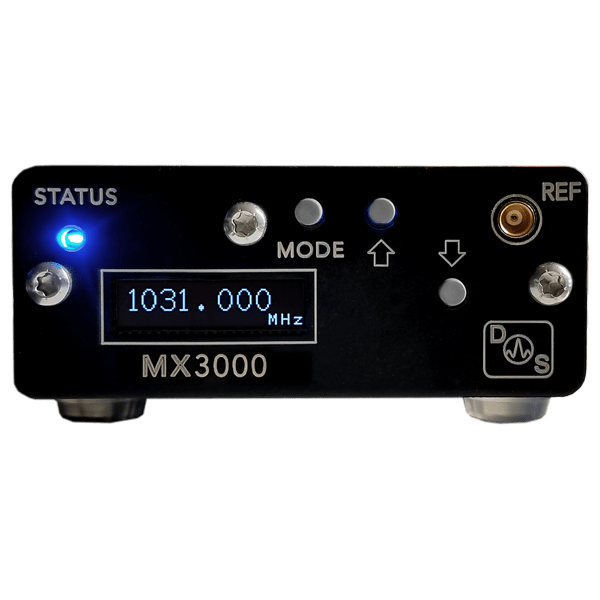

| MX3000L | 35 - 3000MHz | 1 - 1000MHz | 25 - 3000MHz | +17dBm | 2.4GHz：-82dBc @ 10KHz offset | 8dB | >12dB | +5dBm |

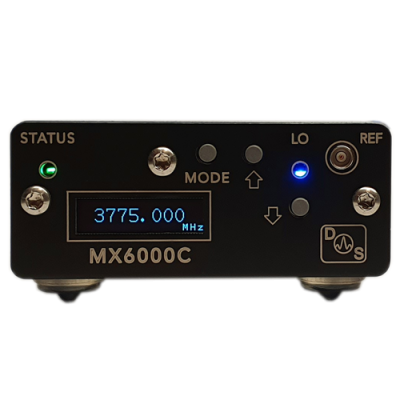

| MX6000C | 1500 - 6000 MHz | 5 - 2000MHz | 1500 - 6000MHz | +16dBm | 6GHz：-72dBc | 8dB | >12dB | +1dBm |

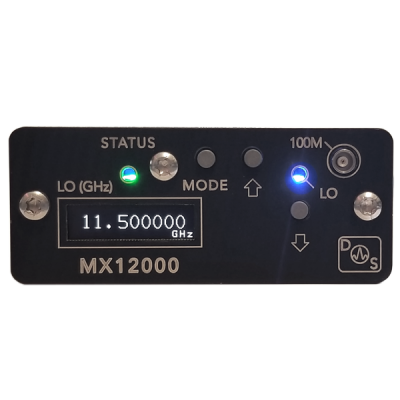

| MX12000 | 5500 - 14000MHz | 5 - 6000MHz | 5000 - 14000MHz | +20dBm | 6GHz：-99dBc @ 10KHz offset 12GHz：-99dBc @ 10KHz offset |
6-10dB | >12dB | +10dBm |

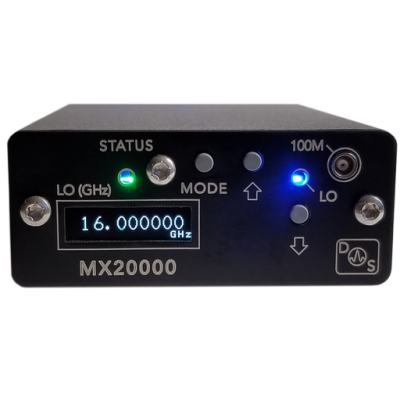

| MX20000 | 10000 - 22000MHz | LF - 6000MHz | 10000 - 22000MHz | +20dBm | 18GHz：-94dBc @ 10KHz offset | 8-12dB | >10dB | +11dBm |

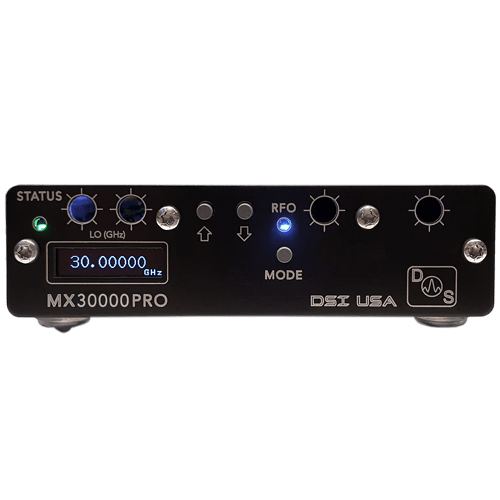

| MX30000PRO | 18000 - 30000MHz | 5 - 8000MHz | 15000 - 30000MHz | +17dBm | 30GHz：-90dBc @ 10KHz offset | 9-12dB | >10dB | +10dBm |

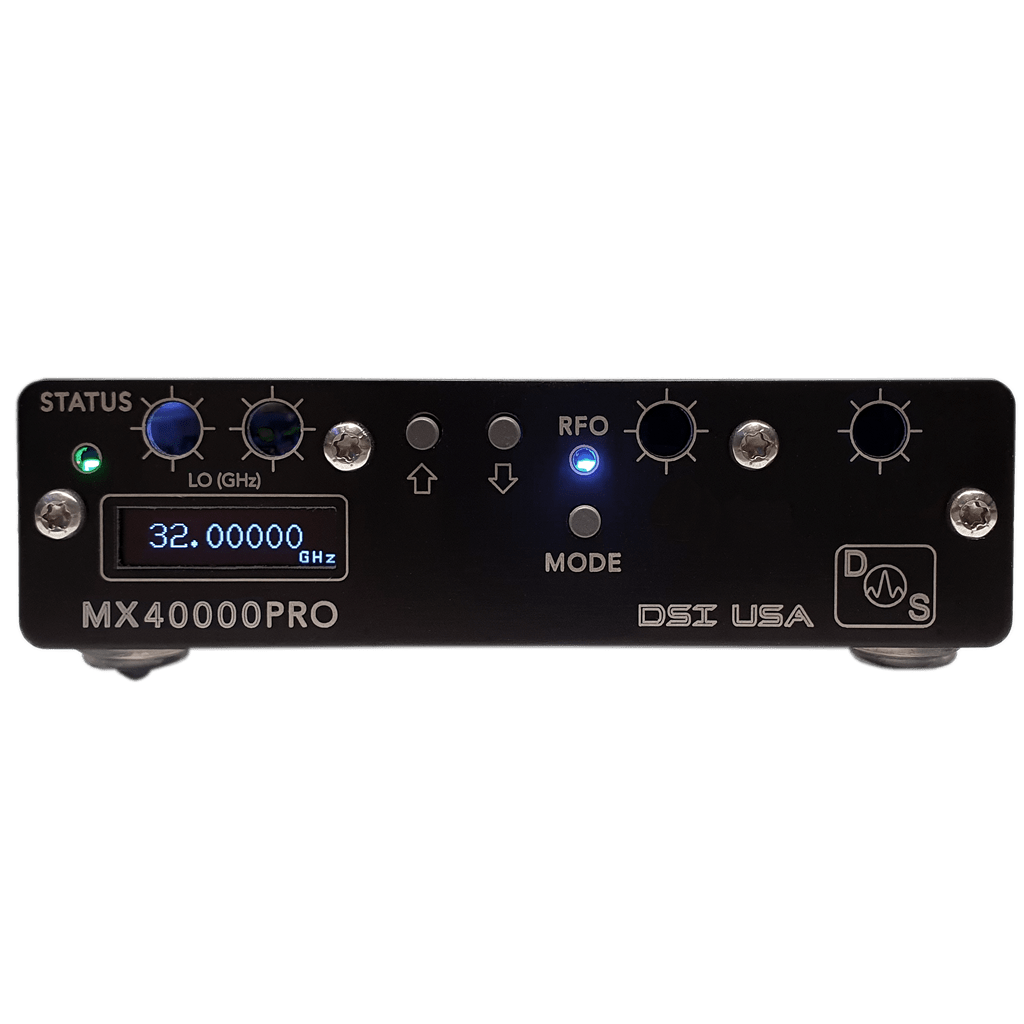

| MX40000PRO | 26000 - 40000MHz | 10 - 18000MHz | 18000 - 41000MHz | +19dBm | 40GHz：-96dBc @ 100KHz offset | 12dB | >6dB | +10dBm |
