アップコンバーター/ダウンコンバーター（周波数ミキサー）
- 主な製品特徴
-
- 基本波と高調波の混合
- 広帯域周波数範囲：2～42GHz
- コネクター：SMA、2.92mm、2.4mm
- 一部のユニットには内部LOアンプが搭載
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- アップコンバーター/ダウンコンバーター（周波数ミキサー）
MICROWAVE DYNAMICS
アップコンバーター/ダウンコンバーター（周波数ミキサー）
MICROWAVE DYNAMICS社の周波数ミキサーは、あらゆる環境下で最適な性能と精度を発揮します。
製品ラインナップ
Up Converters/Down Converters（Frequency Mixers）
| Model | Type | RF Frequency （GHz） |
LO Power （dBm） |
LO Frequency （GHz） |
IF Frequency （GHz） |
Type Conv.Gain （dB） |
Typical Noise Figure （dB） |
Supply Current 8VDC @IDC |
Case |
|---|---|---|---|---|---|---|---|---|---|
| AUC0206-1 | Upconverter | 2～6GHz | 13dBm | 2～6GHz | DC-2.0 | 5dB | +10dBm | 50mA | -3M4,-3 |

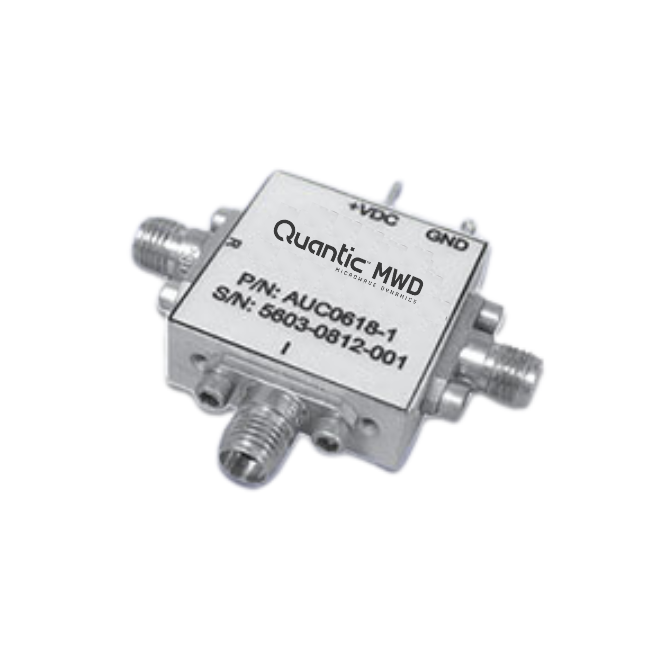

| AUC0408-1 | Upconverter | 4～8GHz | 13dBm | 4～8GHz | DC-3.0 | 5dB | +10dBm | 75mA | -3M4,-3 |
| AUC0618-1 | Upconverter | 6～18GHz | 13dBm | 6～18GHz | DC-6.0 | 5dB | +10dBm | 130mA | -3M4,-3 |
| AUC1423-1 | Upconverter | 14～23GHz | 13dBm | 14～23GHz | DC-2.0 | 12dB | +10dBm | 75mA | -3M4,-3 |
| AUC1725-2 | Upconverter | 17～25GHz | -5dBm | 8.5～12.5GHz | DC-3.0 | 7dB | +10dBm | 125mA | -3M4,-3 |
| AUC1830-1 | Upconverter | 18～30GHz | 13dBm | 18～30GHz | DC-6.0 | 7dB | +9dBm | 75mA | -3M4,-3 |
| AUC2030-1 | Upconverter | 20～30GHz | 0dBm | 10～15GHz | DC-4.0 | 10dB | +10dBm | 125mA | -3M4,-3 |
| AUC2633-2 | Upconverter | 26～33GHz | -5dBm | 13～16.5GHz | DC-2.5 | 8dB | +7dBm | 125mA | -3M4,-3 |
| AUC2640-1 | Upconverter | 26～40GHz | 13dBm | 26～40GHz | DC-8.0 | 10dB | +10dBm | 150mA | -3M4,-3 |
| AUC2640-1 | Upconverter | 33～42GHz | 2dBm | 16.5～21GHz | DC-3.0 | 8dB | +7dB | 150mA | -3M4,-3 |
| ADC0206-1 | Downconverter | 2～6GHz | 13dBm | 2～6GHz | DC-2.0 | 5dB | 3.5dB | 50mA | -3M4,-3 |
| ADC0408-1 | Downconverter | 4～8GHz | 13dBm | 4～8GHz | DC-3.0 | 5dB | 3.0dB | 75mA | -3M4,-3 |
| ADC0612-1 | Downconverter | 6～12GHz | 13dBm | 6～12GHz | DC-4.0 | 13dB | 2.5dB | 75mA | -3M4,-3 |
| ADC0618-1 | Downconverter | 6～18GHz | 13dBm | 6～18GHz | DC-6.0 | 5dB | 3.5dB | 125mA | -3M4,-3 |
| ADC0620-1 | Downconverter | 6～20GHz | 17dBm | 6～20GHz | DC-3.0 | 5dB | 7.0dB | 180mA | -3M4,-3 |
| ADC1423-1 | Downconverter | 14～23GHz | 13dBm | 14～23GHz | DC-2.0 | 8dB | 4.0dB | 75mA | -3M4,-3 |
| ADC1725-2 | Downconverter | 17～25GHz | -5dBm | 8.5～12.5GHz | DC-3.0 | 7dB | 4.0dB | 100mA | -3M4,-3 |
| ADC1830-1 | Downconverter | 18～30GHz | 13dBm | 18～30GHz | DC-6.0 | 12dB | 4.0dB | 75mA | -3M4,-3 |

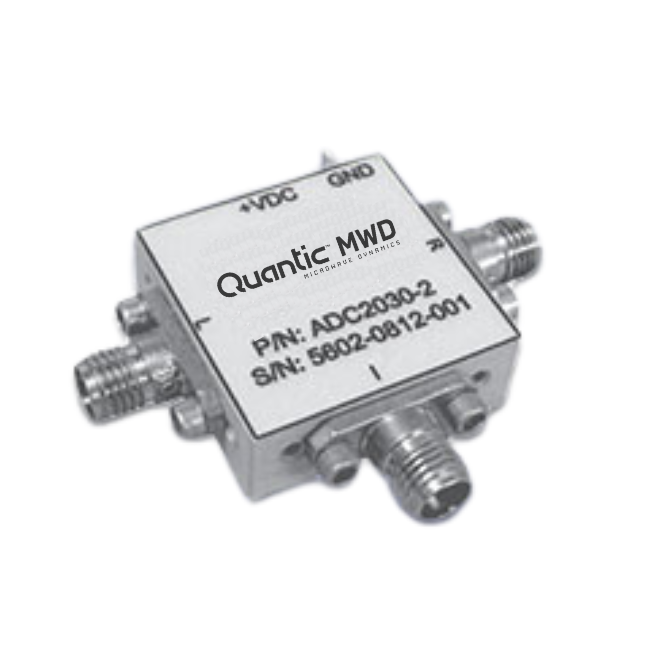

| ADC2030-2 | Downconverter | 20～30GHz | 0dBm | 10～15GHz | DC-4.0 | 10dB | 4.0dB | 120mA | -3M4,-3 |
| ADC2040-2 | Downconverter | 20～40GHz | 15dBm | 10～20GHz | 1.0-3.0 | 7dB | 4.0dB | 150mA | -3M4,-3 |
| ADC2633-2 | Downconverter | 26～33GHz | -5dBm | 13～16.5GHz | DC-2.5 | 8dB | 4.0dB | 125mA | -3M4,-3 |
| ADC2640-1 | Downconverter | 26～40GHz | 13dBm | 26～40GHz | DC-8.0 | 12dB | 4.0dB | 75mA | -3M4,-3 |
| ADC2840-2 | Downconverter | 28～40GHz | 15dBm | 14～20GHz | DC-4.0 | 5dB | 4.5dB | 100mA | -3M4,-3 |
| ADC3342-2 | Downconverter | 33～42GHz | 2dBm | 16.5～21GHz | DC-3.0 | 8dB | 4.5dB | 75mA | -3M4,-3 |
| ADC3545-1 | Downconverter | 35～45GHz | 13dBm | 35～45GHz | DC-5.0 | 7dB | 5.0dB | 75mA | -3M4,-3 |
| ADC5565-1 | Downconverter | 55～65GHz | 13dBm | 55～65GHz | DC-5.0 | 7dB | 6.0dB | 75mA | * |
| ADC5665-2 | Downconverter | 56～65GHz | 12dBm | 28～32.5GHz | DC-3.0 | 7dB | 5.0dB | 100mA | * |
