導波管パワーコンバイナー/マジックティー（RWCBシリーズ）

RF-LAMBDA社の導波管パワーコンバイナー/マジックティーは、導波管インターフェースを用いてRF信号を分岐または合成するために使用されます。
様々な導波管規格と構成に対応しており、低挿入損失、高アイソレーション、高電力処理能力を実現しています。

製品ラインナップ

Waveguide Power Combiner / Magic Tee（RWCB Series）

Model Description Frequency Range Waveguide Type Ways VSWR Insertion Loss Amp Unbalance Power Datasheet

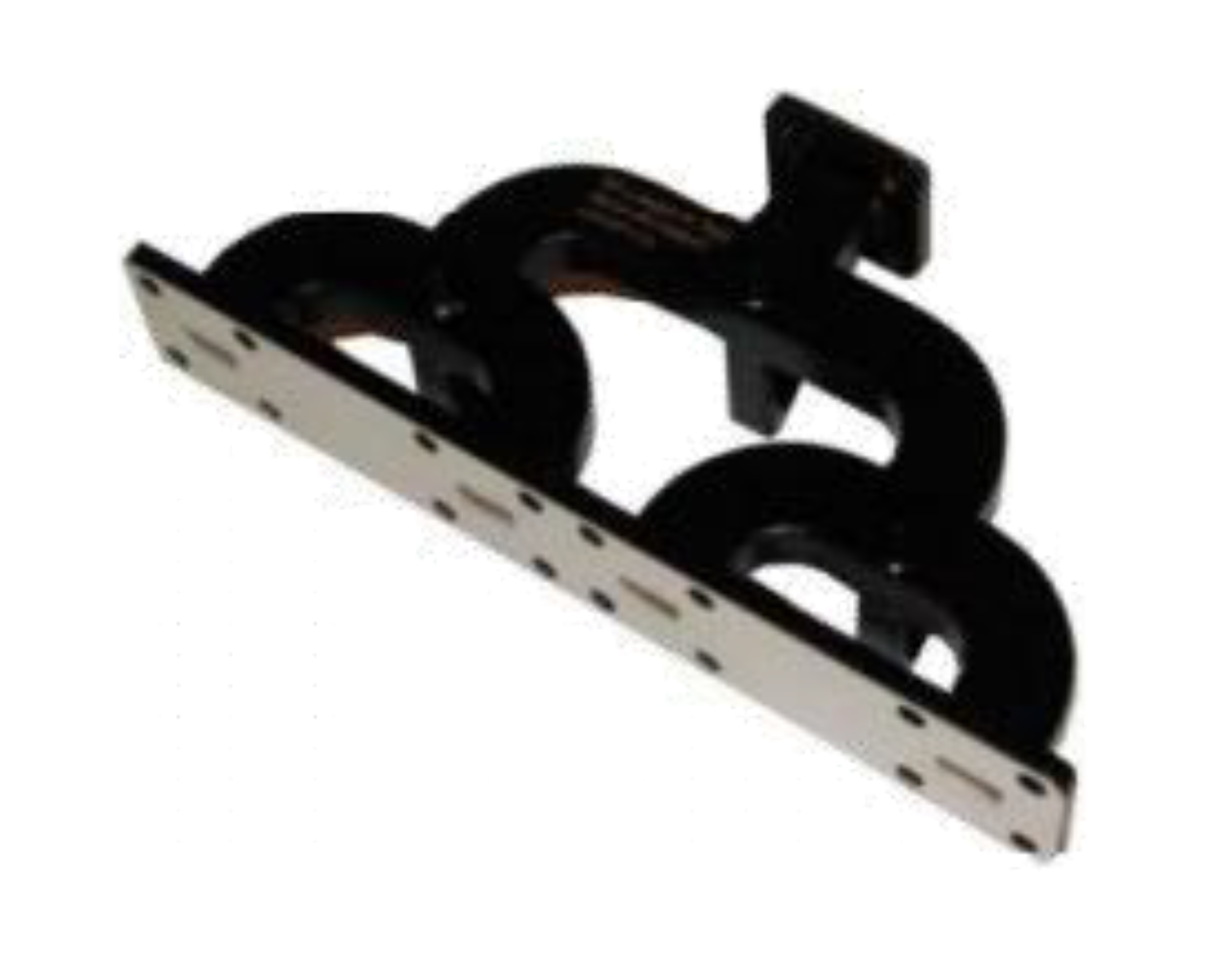

RWCB28W4 Waveguide Combiner WR28 26.4～40GHz WR28 4-Way 1.2 0.8dB 0.5dB 200W Datasheet
RWCB28W4B Waveguide Combiner WR28 32～38GHz WR28 4-Way 1.6 0.7dB 0.5dB 200W Datasheet
RWCB28W8 Waveguide Combiner WR28 26.4～40GHz WR28 8-Way 1.4 0.5dB 0.5dB 200W Datasheet
RWCB340W2 Waveguide Combiner WR340 2.2～3.3GHz WR340 2-Way 1.25 0.25dB 0.5dB 1000W Datasheet
RWCB42W8 Waveguide Combiner WR42 18～26.5GHz WR42 8-Way 1.4 0.5dB 0.5dB 200W Datasheet
RWCB430W2C Waveguide Combiner WR430 1.7～2.6GHz WR430 2-Way 1.2 0.25dB 0.5dB 1000W Datasheet
RWCB430W2D Waveguide Combiner WR430 1.7～2.6GHz WR430 2-Way 1.2 0.25dB 0.5dB 1000W Datasheet
RWCB62W2A Magic Tee Combiner WR62 12.4～18GHz WR62 2-Way 1.25 0.5dB 0.3dB 200W Datasheet
RWCB62W2B Magic Tee Combiner WR62 12.4～18GHz WR62 2-Way 1.25 0.5dB 0.3dB 200W Datasheet
RWCB62W4A Waveguide Combiner WR62 12.4～18GHz WR62 4-Way 1.2 0.5dB 0.5dB 200W Datasheet
RWCB62W4B Waveguide Combiner WR62 12.4～18GHz WR62 4-Way 1.2 0.5dB 0.5dB 200W Datasheet
RWCB75W2C Coupler Bridge Waveguide Combiner WR75 10～15GHz WR75 2-Way 1.3 0.8dB 0.5dB 200W Datasheet

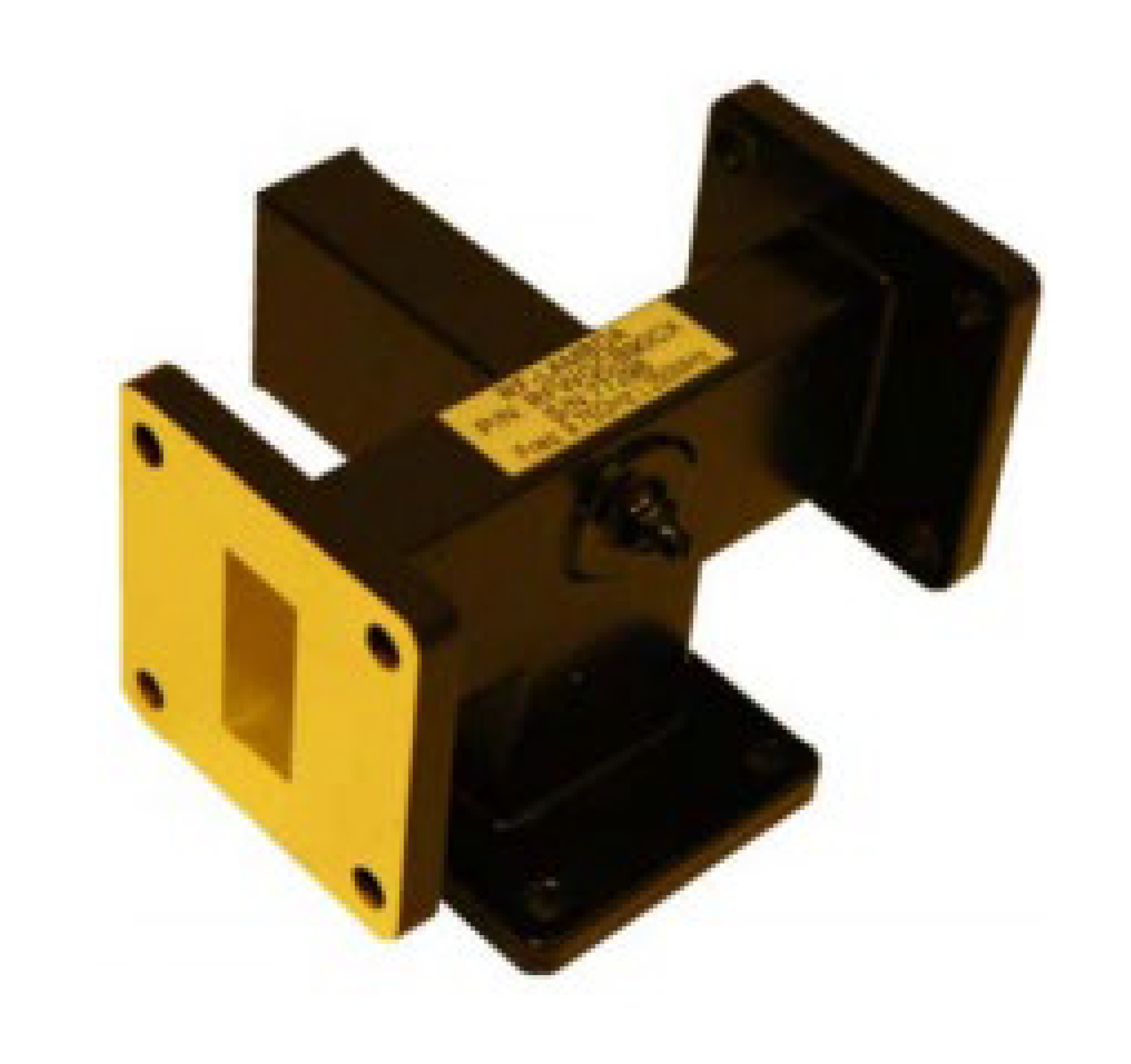

RWCB75W2T Magic Tee Combiner (10% Bandwidth) WR75 10～15GHz WR75 2-Way 1.2 0.8dB 0.5dB 20W Datasheet
RWCB75W2T-13G14G Magic Tee Combiner WR75 13.75～14.5GHz WR75 2-Way 1.2 0.8dB 0.5dB 20W
RWCB90W2 Magic Tee Combiner (10-20% BW) WR90 8.2～12.4GHz WR90 2-Way 1.25 0.3dB 0.3dB 100W Datasheet
