SYNERGY MICROWAVE - SMC
同軸/サーフェスマウント式パワーデバイダー/コンバイナー
Synergy社の高性能パワーデバイダー（スプリッター／コンバイナー）は、最大16.5GHzの周波数範囲をカバーしています。
広帯域幅、中出力および高出力に対応し、信号分割と低出力合成に最適です。
REL-PRO®テクノロジーを採用した小型パッケージ（一部モデル）で、表面実装型またはコネクタ付きパッケージに収めることができます。
N分岐数は2分岐から16分岐まで対応可能です。
お客様のご要望に応じたカスタマイズも承ります。
製品ラインナップ
Power Dividers / Combiners
| Model | Frequency （MHz） |
N-Way | Insertion Loss （dB） |
Isolation （dB） |
Typ. VSWR | Datasheet |
|---|---|---|---|---|---|---|

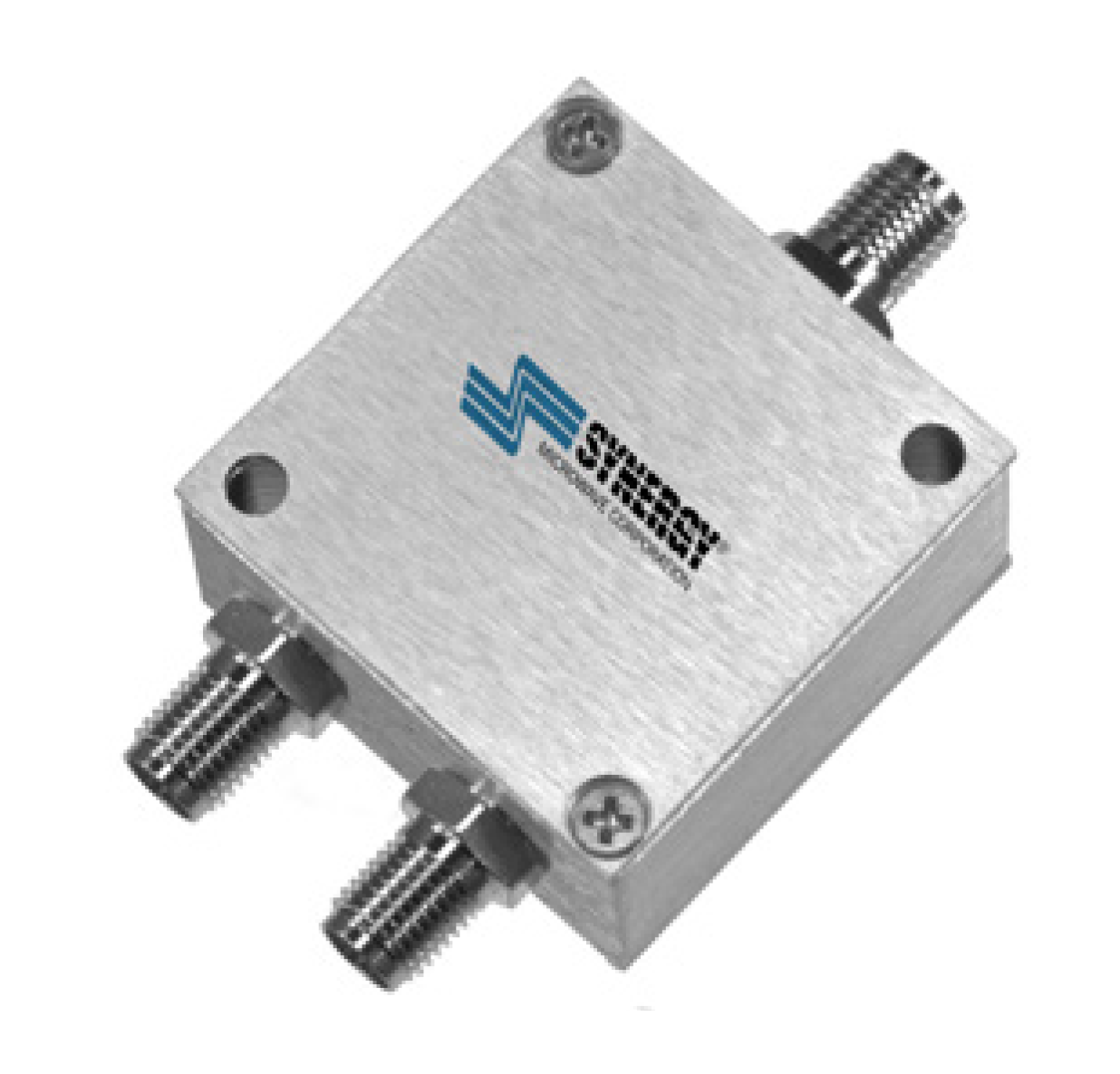

| CSBK260S | 20～600 | 2 - Way | 0.32～0.4 | 23～20 | 1.15:1 | Datasheet |
| DCK-3-7S | 20～1200 | 3 - Way | 1.5～1.8 | 23～15 | 1.4:1 | Datasheet |

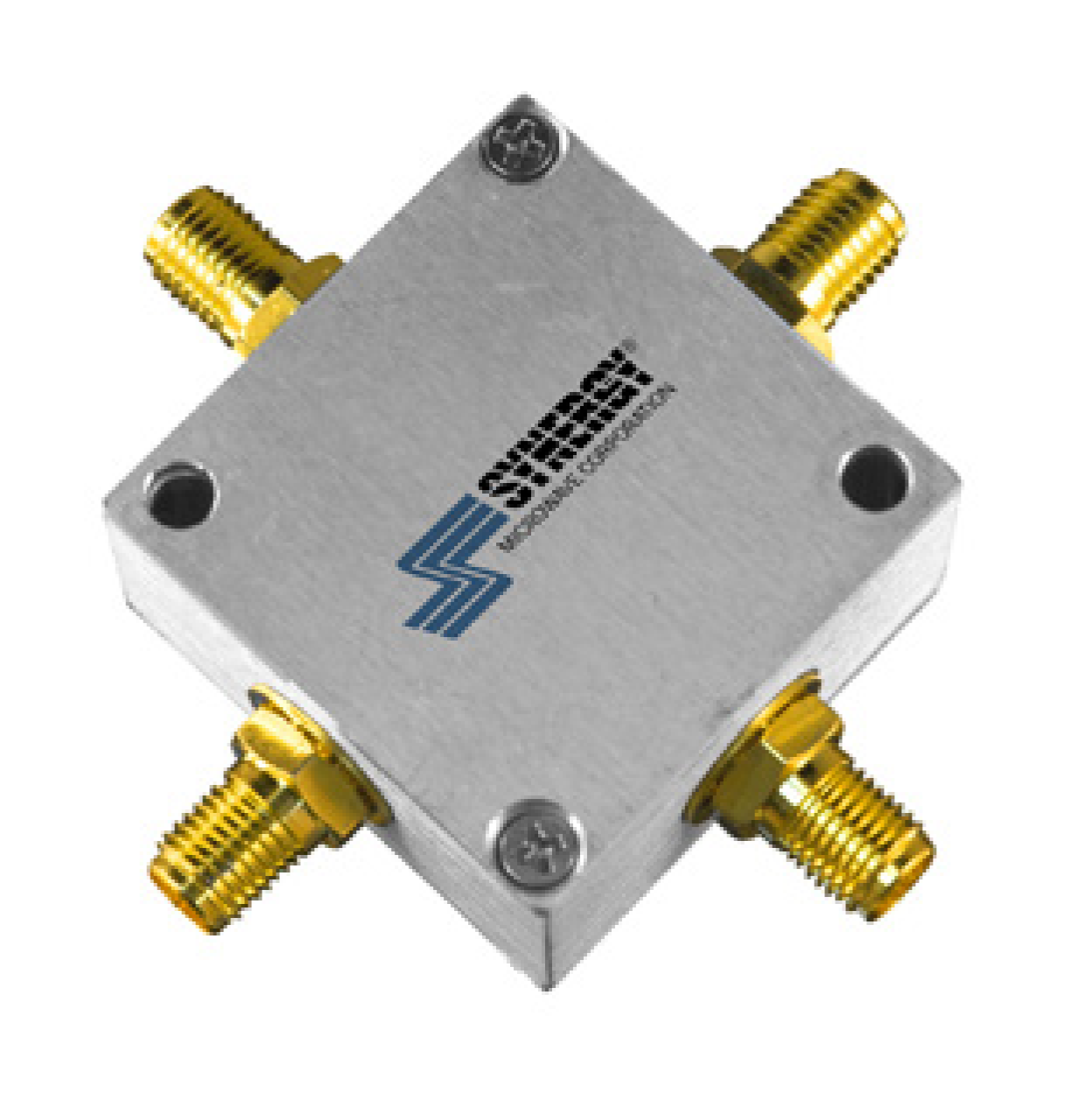

| DCK-7J2S | 1～500 | 3 - Way | 0.55～1 | 25～18 | -- | Datasheet |

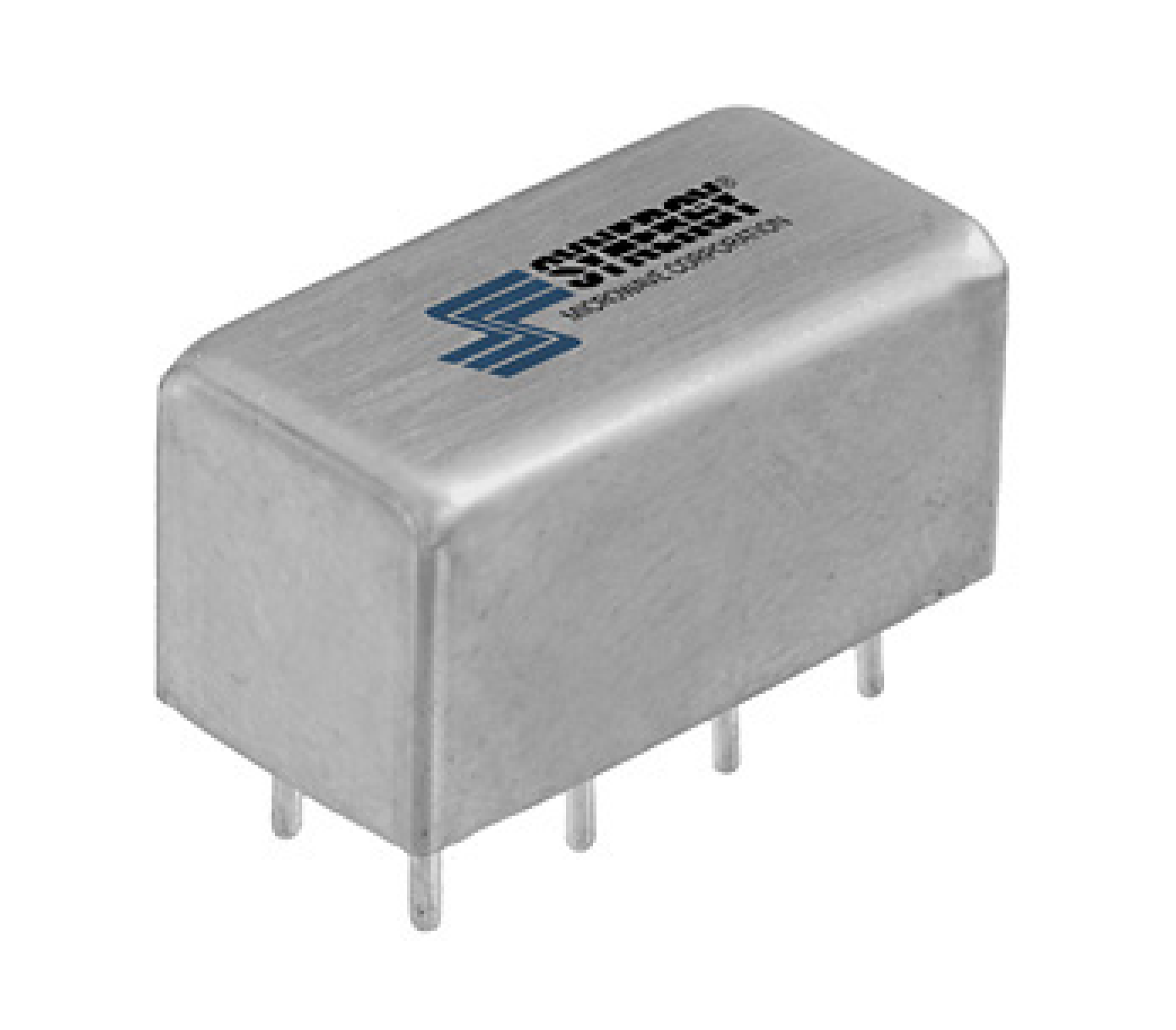

| DCP-2B2 | 1～200 | 3 - Way | 0.6～1 | 40～25 | -- | Datasheet |
| DEK-701S | 0.05～30 | 5 - Way | 0.6～1 | 25～20 | 1.5:1 | Datasheet |
| DES-9G2 | 1～300 | 5 - Way | 1.5～2 | 20～17 | -- | Datasheet |
| DFK-705S | 1～500 | 6 - Way | 1.2～1.8 | 20～15 | 1.2:1 | Datasheet |

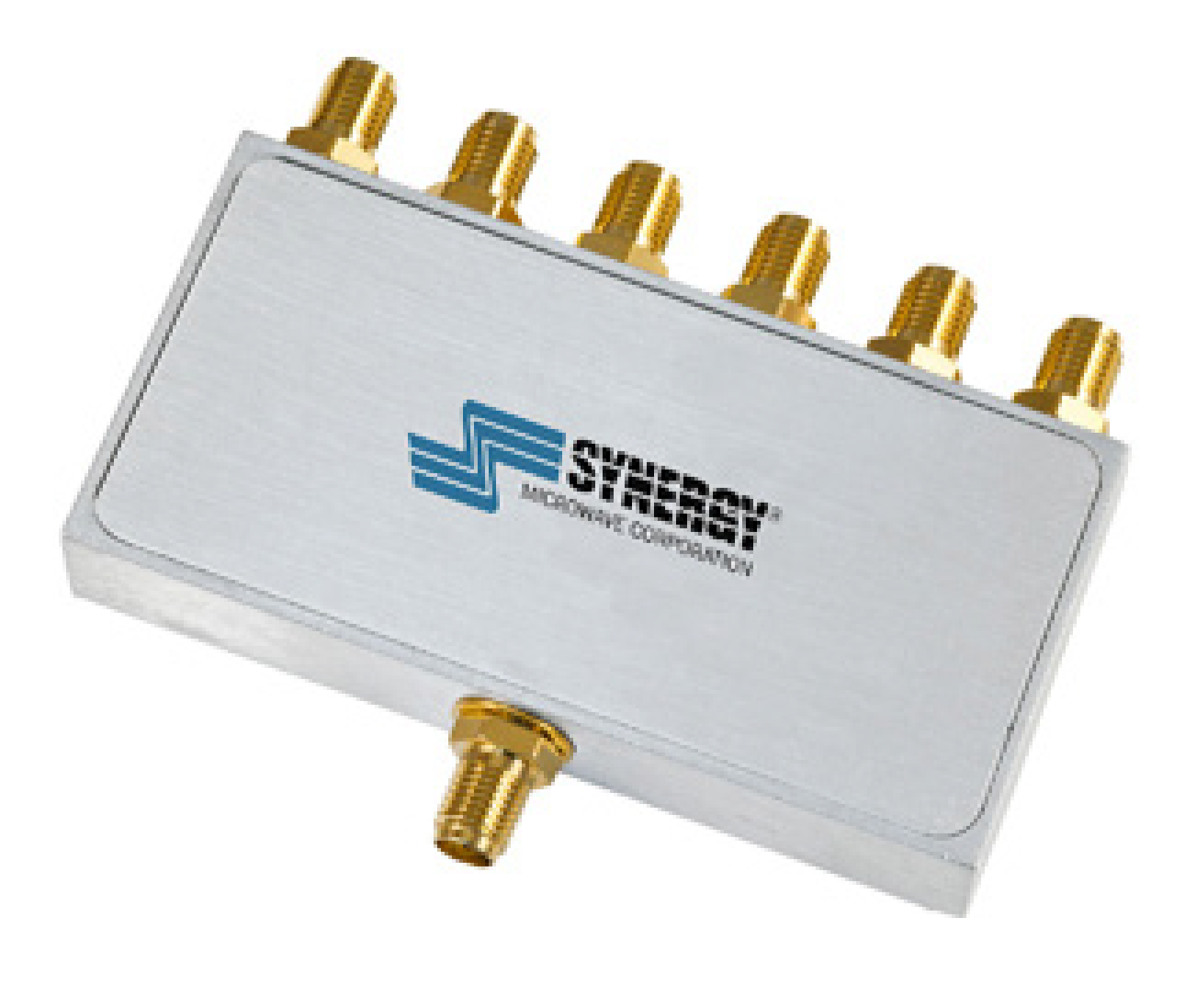

| DFK-7B1S | 1～100 | 6 - Way | 0.5～0.9 | 30～25 | 1.2:1 | Datasheet |

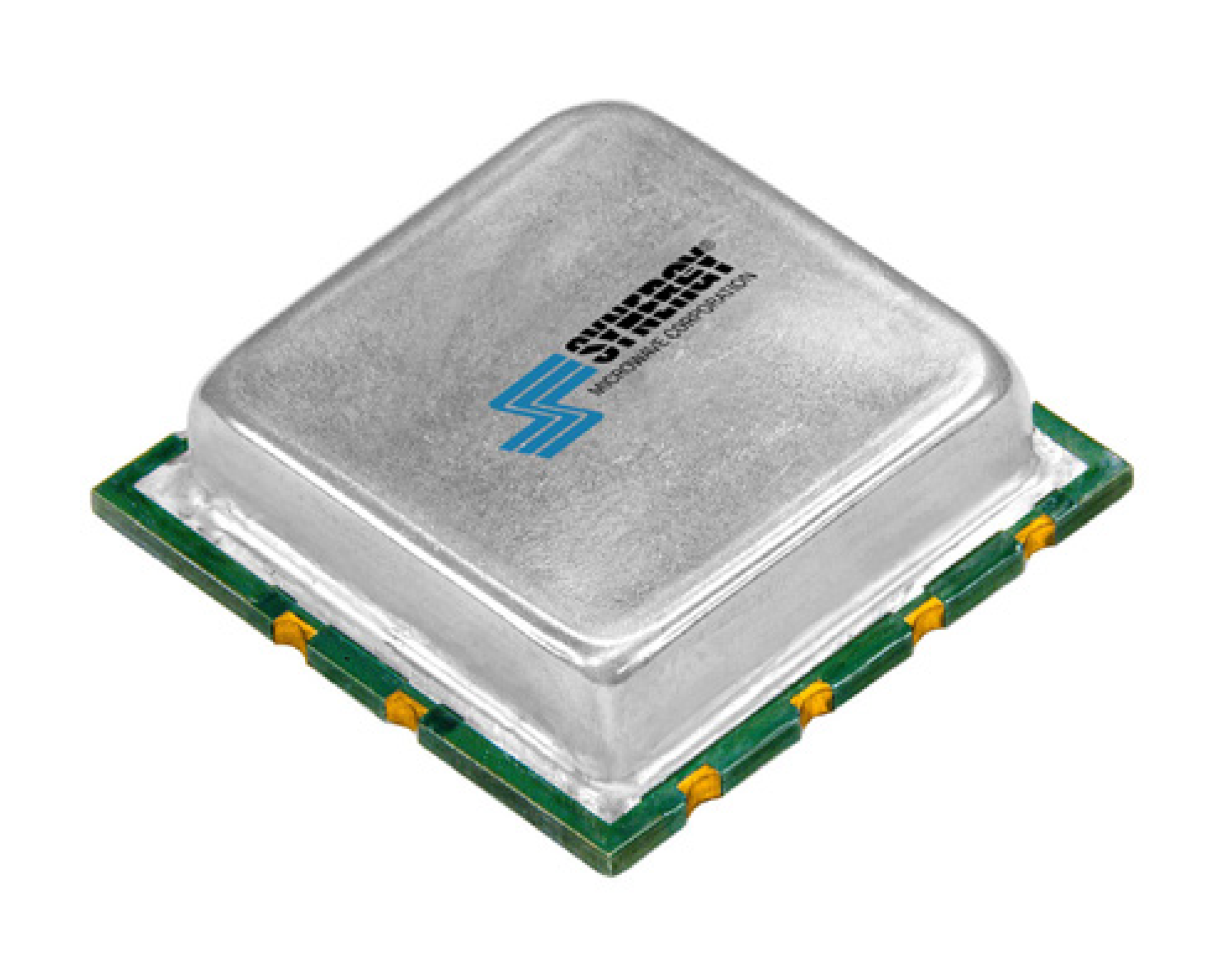

| DFS-905 | 1～500 | 6 - Way | 1.2～1.8 | 20～15 | 1.2:1 | Datasheet |
| DFS-9B1 | 1～100 | 6 - Way | 0.5～0.9 | 30～25 | 1.2:1 | Datasheet |
| DHK-585S | 5～1000 | 8 - Way | 1.2～2 | 23～17 | -- | Datasheet |
| DHS-902 | 1～200 | 8 - Way | 0.8～1.2 | 25～20 | 1.2:1 | Datasheet |

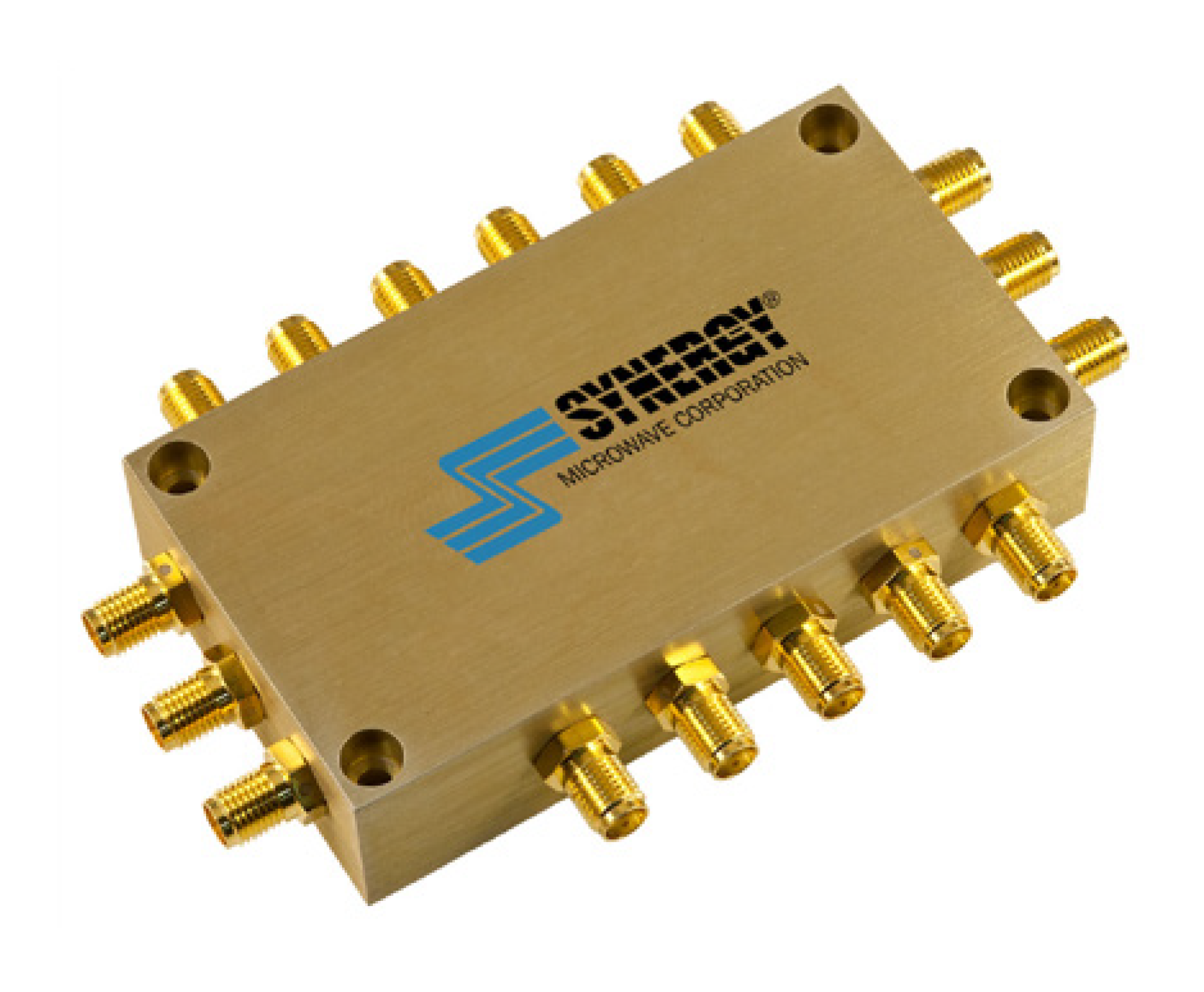

| DPK01000S | 0.5～1000 | 16 - Way | 0.35～0.7 | 24.08 | 1.10:1 | Datasheet |
| DPK1100S | 10～1000 | 16 - Way | 1.75～2.1 | 17～14 | 1.18:1 | Datasheet |
| DSF-105 | 10～2000 | 2 - Way | 1.2～1.7 | 23～18 | 1.28:1 | Datasheet |
| DSK-709S | 5～1500 | 2 - Way | 1.2～1.5 | 27～23 | 1.4:1 | Datasheet |
| DSK-719S | 1～3000 | 2 - Way | 0.6～1 | 18～13 | 1.5:1 | Datasheet |

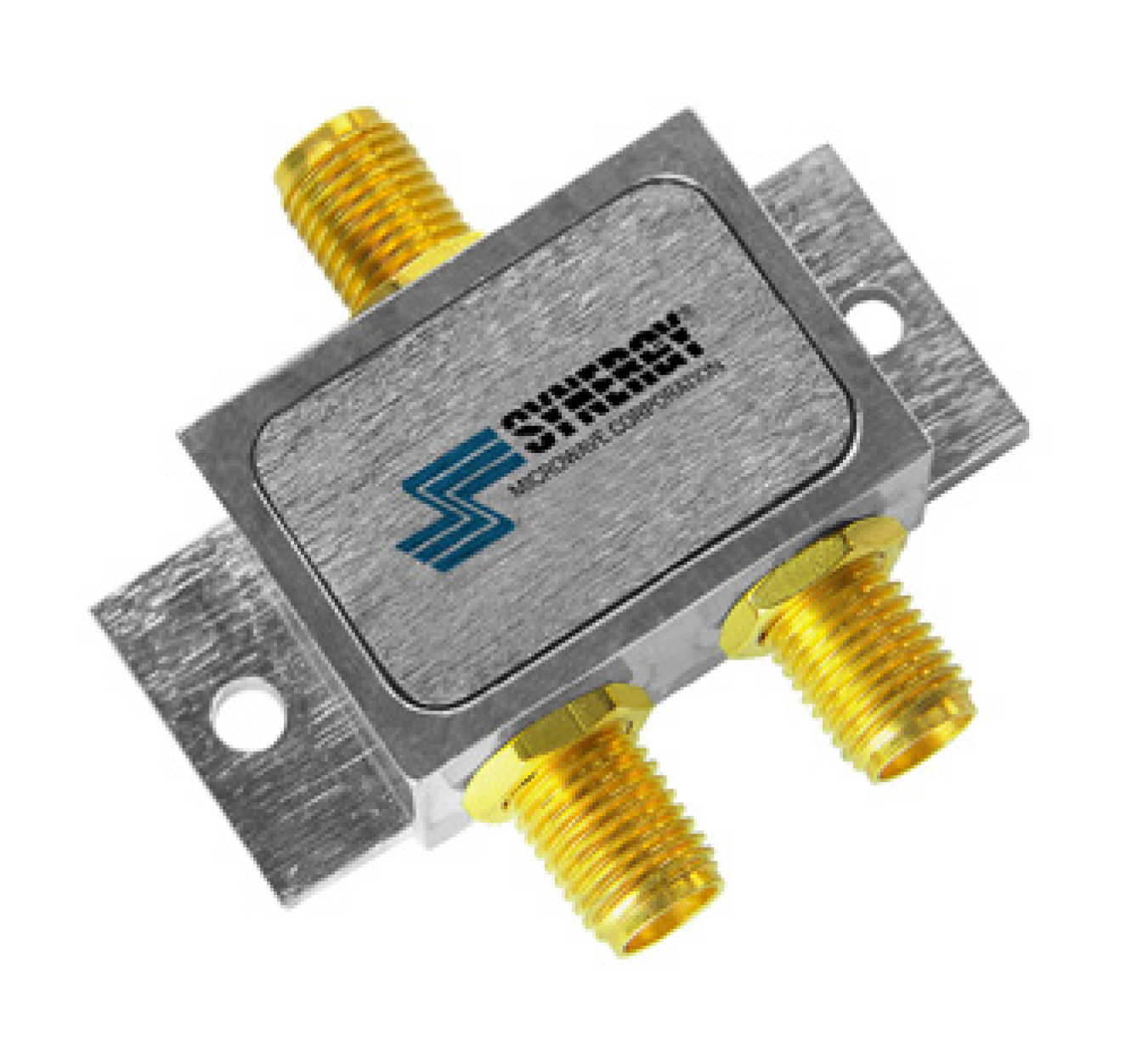

| DSK-721S | 0.3～100 | 2 - Way | 0.21～0.4 | 40～36 | 1.18:1 | Datasheet |
| DSK-726S | 5～2000 | 2 - Way | 1.5～1.9 | 28～15 | 1.25:1 | Datasheet |
| DSK-729S | 800～2200 | 2 - Way | 0.4～0.5 | 25～20 | 1.3:1 | Datasheet |
| DSK-745S | 5～2000 | 4 - Way | 2.5～2.8 | 20～15 | 1.4:1 | Datasheet |
| DSK-7M2B | 2～350 | 2 - Way | 0.5～0.8 | 35～26 | 1.18:1 | Datasheet |
| DSK-7M2S | 2～350 | 2 - Way | 0.5～0.8 | 35～26 | 1.18:1 | Datasheet |
| DSK-H3N | 800～2400 | 2 - Way | 0.6～0.8 | 20～15 | 1.35:1 | Datasheet |

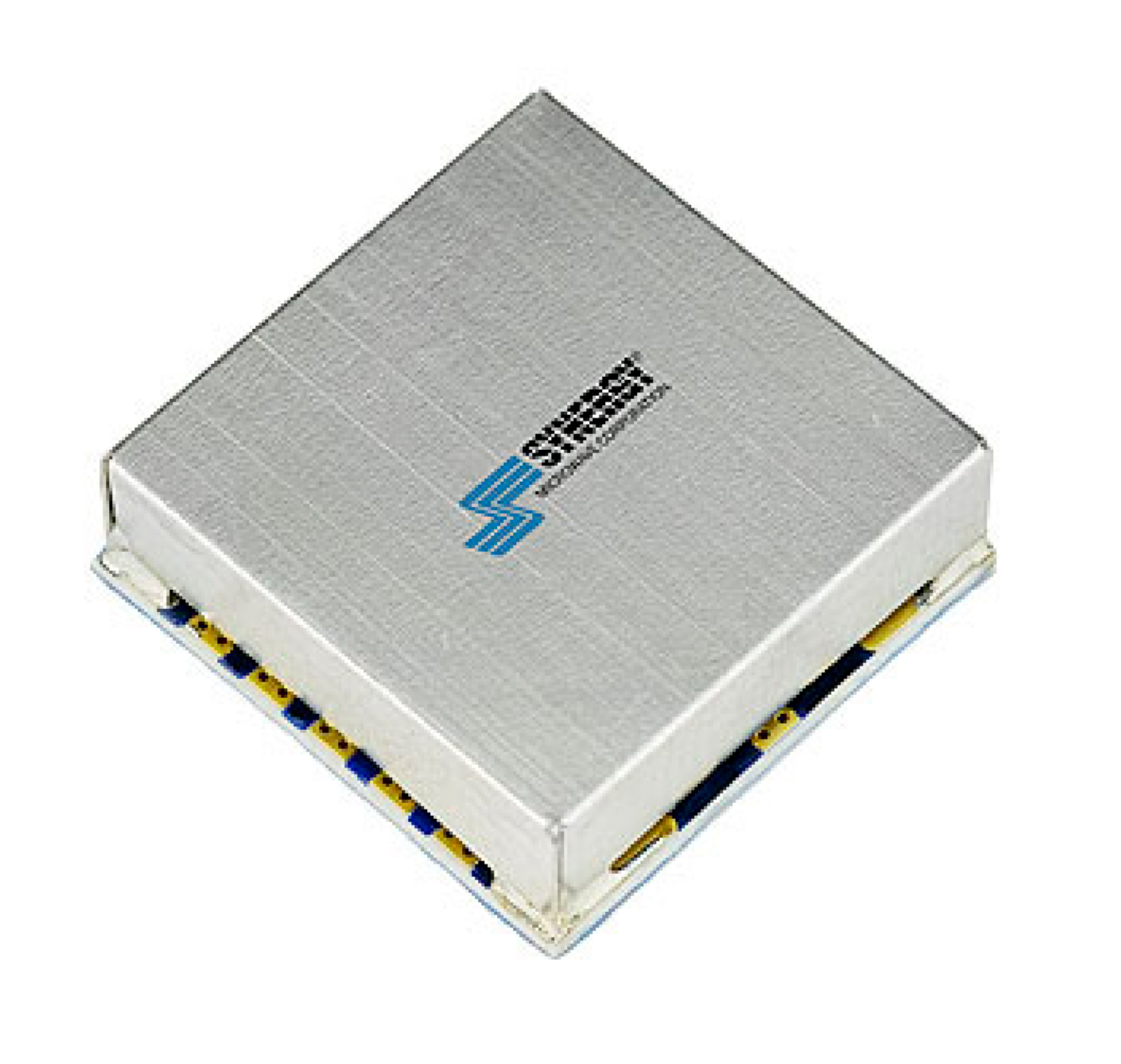

| DSS-585 | 5～1000 | 8 - Way | 1.2～2 | 30～25 | 1.2:1 | Datasheet |
| M2D1822 | 1800～2200 | 2 - Way | 0.5～1 | 20～15 | 1.4:1 | Datasheet |

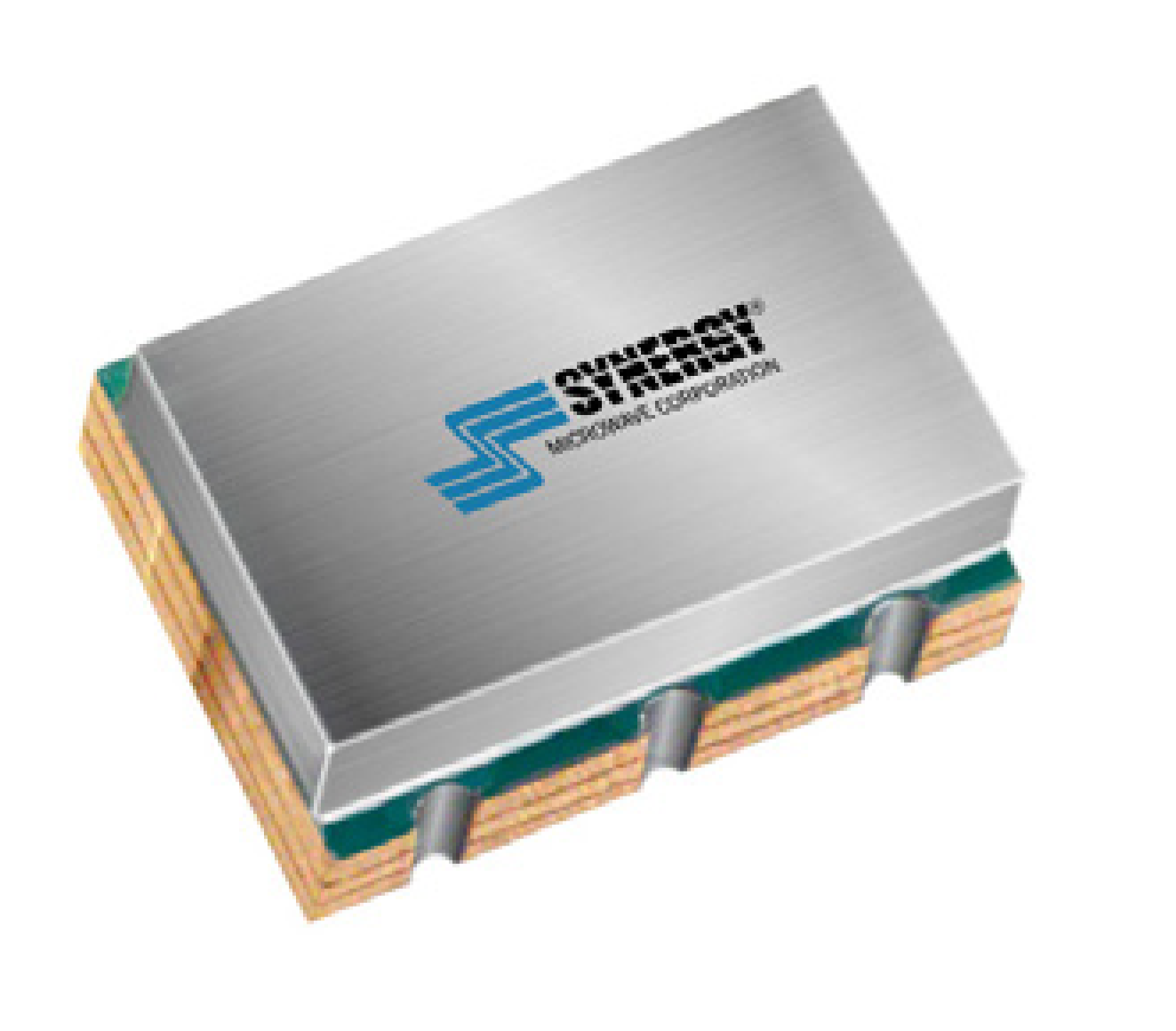

| M2D2025 | 2000～2550 | 2 - Way | 1～1 | 15～12 | 1.4:1 | Datasheet |
| M2D2428 | 2400～2800 | 2 - Way | 1～1 | 20～15 | 1.3:1 | Datasheet |

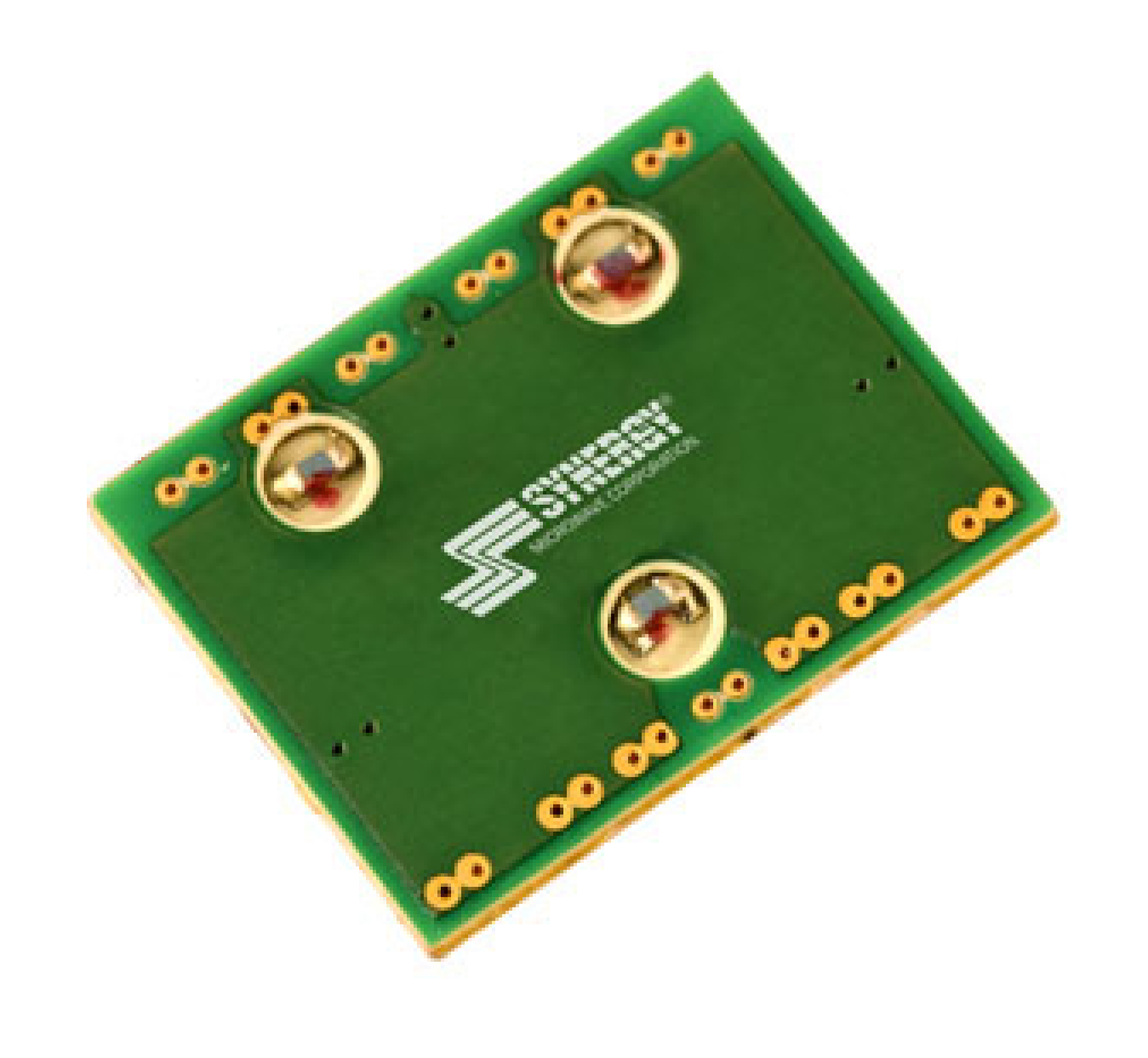

| M4D1626 | 1600～2600 | 4 - Way | 0.5～1.5 | 20～12 | 1.3:1 | Datasheet |
| M4D200600 | 2000～6000 | 4 - Way | 1～1.5 | 18～12 | 1.21:1 | Datasheet |
| M4D3040 | 3000～4000 | 4 - Way | 1～1.7 | 20～15 | 1.3:1 | Datasheet |
| M4D3236 | 3200～3600 | 4 - Way | 0.8～1 | 23～17 | 1.2:1 | Datasheet |
| M4D96120 | 960～1200 | 4 - Way | 0.3～0.6 | 23～16 | -- | Datasheet |
| P2D100800 | 1000～8000 | 2 - Way | 1.2～1.8 | 28～22 | 1.17 | Datasheet |
| P2D180900L | 1800～9000 | 2 - Way | 1～2 | 27～23 | 1.75:1 | Datasheet |
| P2D2001800 | 1500～16500 | 2 - Way | 2.8～3.5 | 17～14 | -- | Datasheet |
| P2D2501000 | 2500～10000 | 2 - Way | 0.95～1.4 | 21～18 | 1.25:1 | Datasheet |
| S2D2025 | 2000～2500 | 2 - Way | - | 25～18 | 1.4:1 | Datasheet |
| S3D1723 | 1700～2300 | 3 - Way | 0.35～0.65 | 22～16 | 1.3:1 | Datasheet |
| S4D1525 | 1500～2500 | 4 - Way | 0.3～0.6 | 18～13 | 1.3:1 | Datasheet |
| S4D2028 | 2000～2800 | 4 - Way | 0.5～0.8 | 23～16 | 1.3:1 | Datasheet |
| S5D1424 | 1435～2395 | 5 - Way | 0.5～1 | 20～15 | 1.30:1 | Datasheet |
| S5D4453 | 4400～5250 | 5 - Way | 0.5～1 | 20～15 | 1.30:1 | Datasheet |
| SD-1 | 2～300 | 2 - Way | 0.8～1 | 25～20 | -- | Datasheet |
| SD-135 | 5～750 | 3 - Way | 1.5～1.8 | 23～18 | 1.2:1 | Datasheet |
| SD-2 | 5～500 | 2 - Way | 0.6～1 | 25～20 | -- | Datasheet |
| SD2200 | 5～2000 | 2 - Way | 0.8～1.5 | 18～15 | 1.6:1 | Datasheet |
| SD-3 | 10～1000 | 2 - Way | 1～1.5 | 25～17 | -- | Datasheet |
| SD-4-1 | 5～1000 | 4 - Way | 1.3～1.9 | 23～15 | 1.2:1 | Datasheet |
| SDL-1 | 2～300 | 2 - Way | 0.8～1 | 25～20 | -- | Datasheet |
| SDL-100 | 2～1000 | 2 - Way | 1.2～1.5 | 23～17 | -- | Datasheet |
| SDL-110 | 2～200 | 3 - Way | 0.7～1 | 38～23 | 1.18:1 | Datasheet |
| SDL-120 | 20～400 | 4 - Way | 1.4～1.8 | 20～17 | 1.5:1 | Datasheet |
| SDL-135 | 5～750 | 3 - Way | 1.5～1.8 | 23～18 | -- | Datasheet |
| SDL-140 | 1～100 | 4 - Way | 0.7～1 | 25～20 | 1.3:1 | Datasheet |
| SDL-2 | 5～500 | 2 - Way | 0.6～1 | 25～20 | -- | Datasheet |
| SDL-3 | 10～1000 | 2 - Way | 1～1.5 | 25～17 | -- | Datasheet |
| SDL-4 | 500～1500 | 2 - Way | 1.7～1.2 | 20～13 | 1.5:1 | Datasheet |
| SDL-5 | 1200～1600 | 2 - Way | 0.8～1.5 | 22～16 | 1.5:1 | Datasheet |
| SDL-6 | 20～2000 | 2 - Way | 1～1.5 | 18～15 | 1.75:1 | Datasheet |
| SPD-10-215 | 10～2150 | 2 - Way | 1.6～2.2 | 25～18 | 1.7:1 | Datasheet |
| SPD-3-7 | 20～1200 | 3 - Way | 1.7～1.9 | 20～15 | 1.4:1 | Datasheet |
| SPD-5-1000 | 5～1000 | 4 - Way | 0.8～1.3 | 23～18 | 1.25:1 | Datasheet |
| SPD-5-1500 | 5～1500 | 4 - Way | 1.8～2 | 20～17 | 1.3:1 | Datasheet |
| SPD-5-2000 | 5～2000 | 4 - Way | 2.3～2.8 | 14～10 | 1.2:1 | Datasheet |
| SPD-69-270 | 690～2700 | 4 - Way | 2.3～2.7 | 18～12 | 1.8:1 | Datasheet |
| SPD-90-210 | 900～2100 | 4 - Way | 0.9～1.25 | 20～15 | 1.3:1 | Datasheet |
| SPD-95-215 | 950～2150 | 2 - Way | 1.7～2.2 | 18～15 | 1.25:1 | Datasheet |
| SPD-C1 | 1～500 | 2 - Way | 0.55～1 | 30～20 | 1.10:1 | Datasheet |
| SPD-C12 | 400～2700 | 2 - Way | 1～1.5 | 25～20 | -- | Datasheet |
| SPD-C2 | 0.1～150 | 2 - Way | 0.45～0.7 | 23～20 | 1.3:1 | Datasheet |
| SPD-C9 | 1700～2200 | 3 - Way | 0.4～0.8 | 23～18 | -- | Datasheet |
| SPD-M-5 | 10～2000 | 2 - Way | 1.2～1.7 | 23～18 | 1.28:1 | Datasheet |
