プログラマブルダイレクトリーディングアッテネーター

ERAVANT (旧Sage Millimeter)

製品のお問い合わせ

ERAVANT (旧Sage Millimeter)

プログラマブルダイレクトリーディングアッテネーター

主な製品特徴

プログラム可能、手動式ロータリーベーン
デジタルLCD画面への減衰量表示

カテゴリー

RF、ミリ波、テラヘルツ
プログラマブルダイレクトリーディングアッテネーター

ERAVANT (旧Sage Millimeter)

データシート: Eravant-Direct-Reading-and-Programmable-Attenuator-Manual

製品のお問い合わせ

概要
仕様

WR-03～WR-42までのプログラマブルダイレクトリーディングアッテネーターを取り扱っております。
減衰量は0～40dB、0～60dB
校正サービス（有料）も承っております。

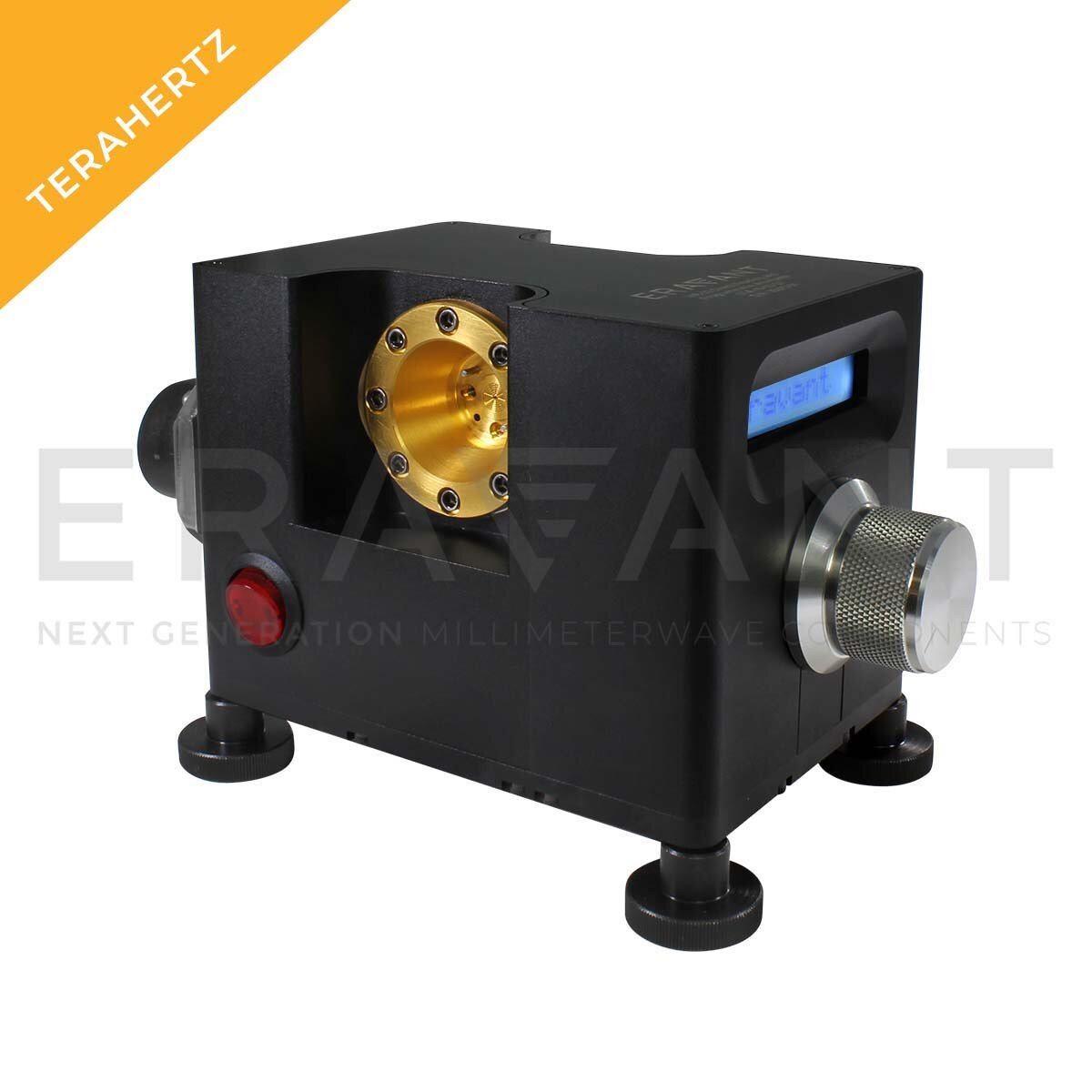

ERAVANT社のアッテネーターは、広範囲の減衰値を直接読み取る必要がある導波管システムに最適な機器です。
デフォルトの動作モードは手動直接読み取りです。
手動モードでは、大きなノブで減衰値を調整でき、デジタルLCD画面に現在の減衰値が表示されます。
LCD画面は内蔵の充電式バッテリーで駆動し、付属のDC-ACアダプターを介して2.1mm DCジャックから充電されます。
2.1mm DCジャックは、ステッピングモーター、エンコーダー、およびプログラムモード機能用の内蔵マイクロプロセッサーにも電源を供給します。
電源を入れたアッテネーターをUSB Type Bポートを備えたコンピューターに接続することで、ユーザーはプログラムモードに素早く切り替えることができます。
プログラマブルモードでは、内蔵マイクロプロセッサーがコンピューターからのシリアルポートコマンドに基づいて高精度ステッピングモーターを用いて減衰量を微調整します。
アッテネーターは、追加のハードウェアとツールとともに、頑丈な機器ボックスに個別に梱包されています。

製品ラインナップ

Programmable & Manual Rotary Vane Attenuators（STA-xx-xx-S1）

Model	Minimum Frequency	Maximum Frequency	Attenuation	Return Loss	Power Handling	RF Port	Attenuator Type	Datasheet
STA-40-05-S1	140GHz	220GHz	0～40dB	15dB	0.1W（Max）	WR-05 Waveguide	Digital Direct Reading and Programmable	Datasheet STEP File
STA-40-04-S1	170GHz	260GHz	0～40dB	15dB	0.01W（Max）	WR-04 Waveguide	Digital Direct Reading and Programmable	Datasheet STEP File
STA-40-03-S1	220GHz	330GHz	0～40dB	15dB	0.01W（Max）	WR-03 Waveguide	Digital Direct Reading and Programmable	Datasheet STEP File
STA-60-42-S1	18GHz	26.5GHz	0～60dB	20dB	0.5W（Max）	WR-42 Waveguide	Digital Direct Reading and Programmable	Datasheet STEP File
STA-60-34-S1	22GHz	33GHz	0～60dB	20dB	0.5W（Max）	WR-34 Waveguide	Digital Direct Reading and Programmable	Datasheet STEP File
STA-60-28-S1	26.5GHz	40GHz	0～60dB	20dB	0.5W（Max）	WR-28 Waveguide	Digital Direct Reading and Programmable	Datasheet STEP File
STA-60-22-S1	33GHz	50GHz	0～60dB	20dB	0.5W（Max）	WR-22 Waveguide	Digital Direct Reading and Programmable	Datasheet STEP File
STA-60-19-S1	40GHz	60GHz	0～60dB	20dB	0.5W（Max）	WR-19 Waveguide	Digital Direct Reading and Programmable	Datasheet STEP File
STA-60-15-S1	50GHz	75GHz	0～60dB	20dB	0.3W（Max）	WR-15 Waveguide	Digital Direct Reading and Programmable	Datasheet STEP File
STA-60-12-S1	60GHz	90GHz	0～60dB	20dB	0.3W（Max）	WR-12 Waveguide	Digital Direct Reading and Programmable	Datasheet STEP File
STA-60-10-S1	75GHz	110GHz	0～60dB	20dB	0.3W（Max）	WR-10 Waveguide	Digital Direct Reading and Programmable	Datasheet STEP File
STA-60-08-S1	90GHz	140GHz	0～60dB	20dB	0.2W（Max）	WR-08 Waveguide	Digital Direct Reading and Programmable	Datasheet STEP File
STA-60-06-S1	110GHz	170GHz	0～60dB	20dB	0.2W（Max）	WR-06 Waveguide	Digital Direct Reading and Programmable	Datasheet STEP File
