プログラマブルロータリーベーンアッテネーター（511シリーズ）
プログラマブルロータリーベーンアッテネーター（511シリーズ）
- 主な製品特徴
-
- 低コスト
- コンパクトサイズ
- 7.0～325GHz
- 高精度
- 非常に信頼性が高い
- デジタル表示
- 低挿入損失
- IEEE-488およびUSBインターフェース
- フルウェーブガイドバンド
- 手動操作モード
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- プログラマブルロータリーベーンアッテネーター（511シリーズ）
Programmable Rotary Vane Attenuators
Mi-Wave社の511シリーズ高精度プログラマブルロータリーベーンアッテネーターは、7.0GHz～325GHzまでの導波管帯域全体にわたって正確で再現性のある減衰制御を提供するように設計された高性能導波管アッテネーターです。
これらのアッテネーターは、高精度なマイクロ波性能と統合された電子制御を兼ね備えており、エンジニアは前面パネルからローカルで操作することも、標準のIEEE-488（GPIB）またはUSBインターフェースを介してリモートで操作することもできる柔軟性を備えています。

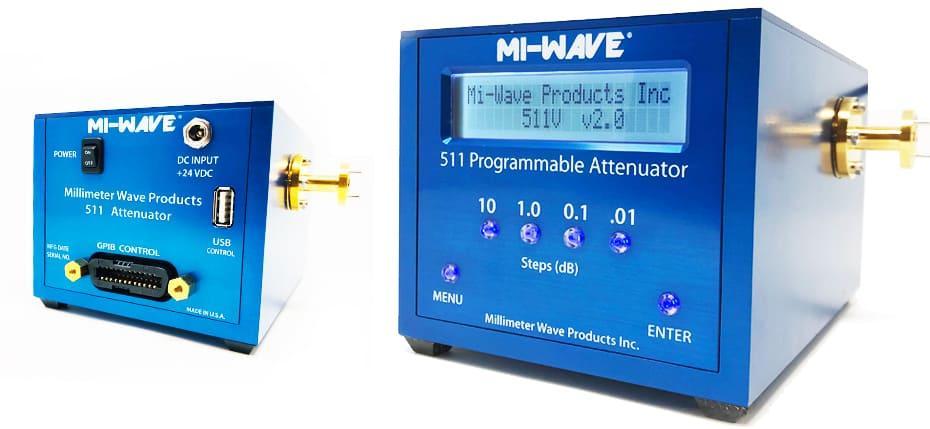

コンパクトな一体型パッケージに収められた511シリーズは、電子コントローラとマイクロ波アッテネーターアセンブリーを1つのユニットに統合しています。
これにより、システムの複雑さが軽減され、実験台、自動試験ステーション、校正環境、マイクロ波システム開発プラットフォームへの統合が容易になります。
本機は単一の+24VDC電源で動作し、さまざまな設置環境における柔軟性を高めるために、オプションで外部電源アダプターも用意されています。
511シリーズは、0～70dBの減衰範囲を0.01dB刻みで精密に制御できるため、要求の厳しいRF、マイクロ波、ミリ波アプリケーションにおいて極めて高精度な信号制御が可能です。

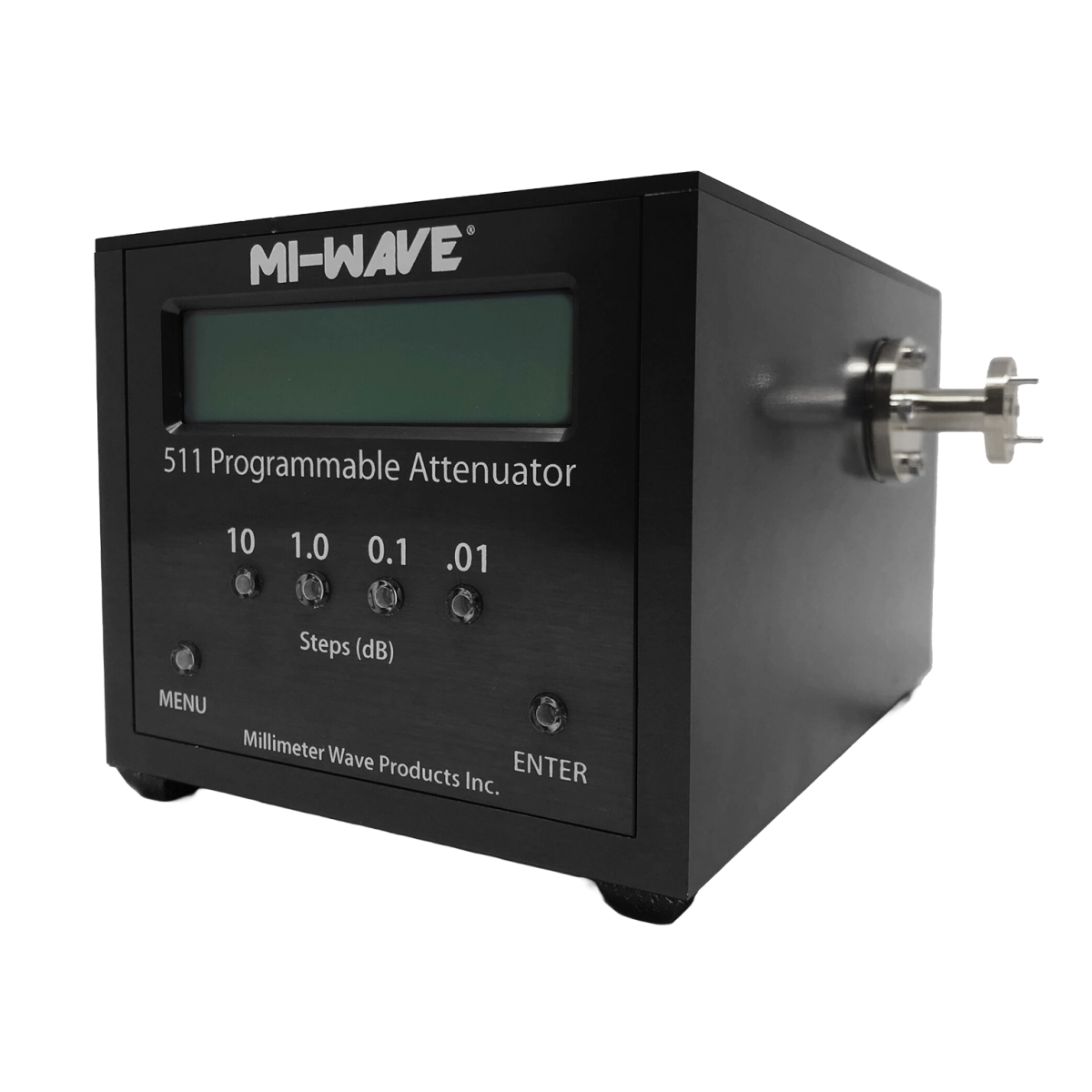

前面パネルのデジタルディスプレイは、ローカル操作時に減衰値を明確に表示し、リモートプログラミング機能により、テストおよび計測システムにおける再現性の高い自動化を実現します。
511シリーズの重要な特徴は、Mi-Wave社独自の内部吸収材です。
この吸収材は、より高い電力処理能力、低い挿入損失、そして減衰範囲全体にわたるモードフリー動作をサポートするように設計されています。
100万サイクルを超えるテストをクリアしたこれらのプログラマブルロータリーベーンアッテネーターは、要求の厳しいエンジニアリング、校正、および生産テスト環境において、長寿命と信頼性の高い性能を発揮するように設計されています。
製品ラインナップ
Programmable Rotary Vane Attenuators（511 Series）
| Model | Power Type | Minimum Frequency （GHz） |
Maximum Frequency （GHz） |
Insertion Loss （dB）typical |
Attenuation Range （dB） |
Resolution （dB） |
Programmable GPIB Address | Power Handling （Watts） |
RF Ports | Datasheet |
|---|---|---|---|---|---|---|---|---|---|---|
| 511X/39ND | Low Power | 8.2 | 12.4 | 0.5 | 0～70 | 0.01 | up to 30 | 0.3 | WR-90 Waveguide, UG-39/U Flange |
Datasheet |
| 511Ku/419ND | Low Power | 12.4 | 18 | 0.5 | 0～70 | 0.01 | up to 30 | 0.3 | WR-62 Waveguide, UG-419/U Flange |
Datasheet |
| 511K/595ND | Low Power | 18 | 26 | 0.5 | 0～70 | 0.01 | up to 30 | 0.3 | WR-42 Waveguide, UG-595/U Flange |
Datasheet |
| 511(34)/595ND | Low Power | 22 | 33 | 0.5 | 0～70 | 0.01 | up to 30 | 0.2 | WR-34 Waveguide, UG-595/U Flange |
Datasheet |
| 511A-599ND | High Power | 26.5 | 40 | 0.5 | 0～70 | 0.01 | up to 30 | 10 | WR-28 Waveguide, UG-599/U Flange |
Datasheet |
| 511B/383ND | High Power | 33 | 50 | 0.7 | 0～70 | 0.01 | up to 30 | 7 | WR-22 Waveguide, UG-383/U Flange |
Datasheet |
| 511U/383ND | High Power | 40 | 60 | 1 | 0～70 | 0.01 | up to 30 | 5 | WR-19 Waveguide, UG-383/U-M Flange |
Datasheet |
| 511V/385ND | High Power | 50 | 75 | 1.2 | 0～70 | 0.01 | up to 30 | 5 | WR-15 Waveguide, UG-385/U Flange |
Datasheet |
| 511E/387ND | High Power | 60 | 90 | 1.8 | 0～65 | 0.01 | up to 30 | 2 | WR-12 Waveguide, UG-387/U-M Flange |
Datasheet |
| 511W/387ND | High Power | 75 | 110 | 3.3 | 0～65 | 0.01 | up to 30 | 2 | WR-10 Waveguide, UG-387/U-M Flange |
Datasheet |
| 511F/387ND | Low Power | 90 | 140 | 3.4 | 0～60 | 0.01 | up to 30 | 0.1 | WR-8 Waveguide, UG-387/U-M Flange |
Datasheet |
| 511D/387ND | Low Power | 110 | 170 | 3.5 | 0～60 | 0.01 | up to 30 | 0.1 | WR-6 Waveguide, UG-387/U-M Flange |
Datasheet |
| 511G/387ND | Low Power | 140 | 220 | 3.8 | 0～50 | 0.01 | up to 30 | 0.1 | WR-5 Waveguide, UG-387/U-M Flange |
Datasheet |
| 511H/387ND | Low Power | 170 | 260 | 6 | 0～40 | 0.01 | up to 30 | 0.1 | WR-4 Waveguide, UG-387/U-M Flange |
Datasheet |
| 511J/387ND | Low Power | 220 | 325 | 7 | 0～40 | 0.01 | up to 30 | 0.05 | WR-3 Waveguide, UG-387/U Flange |
Datasheet |
