マルチポート・プログラマブルアッテネーター
マルチポート・プログラマブルアッテネーター
- 主な製品特徴
-
- Ports : 4ch/8ch/16ch/32ch
- Impedance：50Ω
- Input Power(Avg.)：+33dBm
- Power Supply：100-240V 50-60Hz
- Control Interface：RS-232 and Ethernet
- Temperature Range：-10 to +50℃
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- 計測機器
- HJ Technologies
- マルチポート・プログラマブルアッテネーター
- データシート
- Programmable Attenuators
HJ Technologies社ではレディオラック式のプログラマブルマルチポートアッテネーターを取り扱っております。
製品ラインナップ
Programmable Attenuators
| Model | Frequency Range | Attenation Range | Attenation Step | VSWR(Avg.) | Attenation Accuracy | Insertion Loss | RF Input Connector |
|---|---|---|---|---|---|---|---|

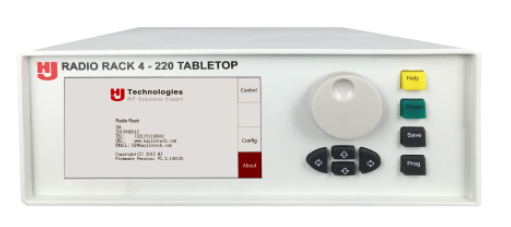

| Radio Rack 4 - 220 Tabletop | 0.7-6GHz | 0-110dB | 1dB | 1.35 | 0-31：≦±0.3dB 32-95：≦±1.5% 96-127：≦±3% |
0.7GHz：≦5.3dB 3GHz：≦6.8dB 6GHz：≦9.8dB |
SMA(F) |
| Radio Rack 8 - 220 | 0.7-4GHz/6GHz (Option W600) |
0-110dB/127dB | 1dB/0.5dB/0.25dB per step | 1.35 | 0-31：≦±0.3dB 32-95：≦±1.5% 96-127：≦±3% |
0.7GHz：≦5.3dB 3GHz：≦6.8dB 6GHz：≦9.8dB |
N(F) |

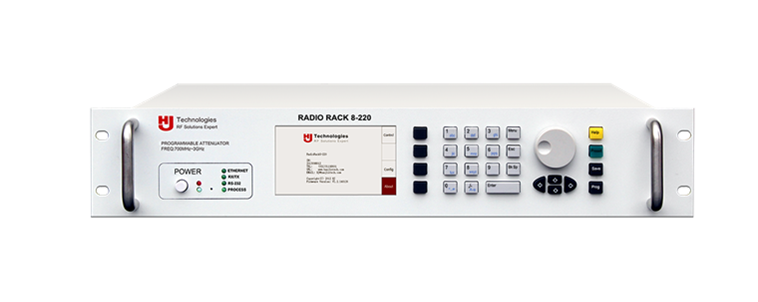

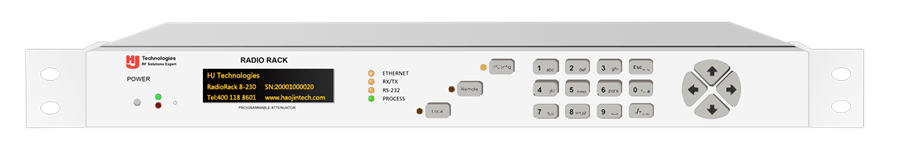

| Radio Rack 8 - 230 | 0.7-4GHz/6GHz (Option W600) |
0-110dB/127dB | 1dB/0.5dB/0.25dB per step | 1.35 | 0-31：≦±0.3dB 32-95：≦±1.5% 96-127：≦±3% |
0.7GHz：≦5.3dB 3GHz：≦6.8dB 6GHz：≦9.8dB |
N(F) |
| Radio Rack 16 - 220 | 0.7-4GHz/6GHz (Option W600) |
0-110dB/127dB | 1dB/0.5dB/0.25dB per step | 1.35 | 0-31：≦±0.3dB 32-95：≦±1.5% 96-127：≦±3% |
0.7GHz：≦5.3dB 3GHz：≦6.8dB 6GHz：≦9.8dB |
N(F) |
| Radio Rack 32 - 220 | 0.7-4GHz/6GHz (Option W600) |
0-110dB/127dB | 1dB/0.5dB/0.25dB per step | 1.35 | 0-31：≦±0.3dB 32-95：≦±1.5% 96-127：≦±3% |
0.7GHz：≦5.3dB 3GHz：≦6.8dB 6GHz：≦9.8dB |
SMA(F) |
| Radio Rack 2 x 2 - 4 | 0.7-4GHz/6GHz (Option W600) |
0-110dB/127dB | 1dB/0.5dB/0.25dB per step | 1.4 | 0-31：≦±0.3dB 32-95：≦±1.5% 96-127：≦±3% |
4GHz：≦14.7dB 6GHz：≦17dB |
N(F) |

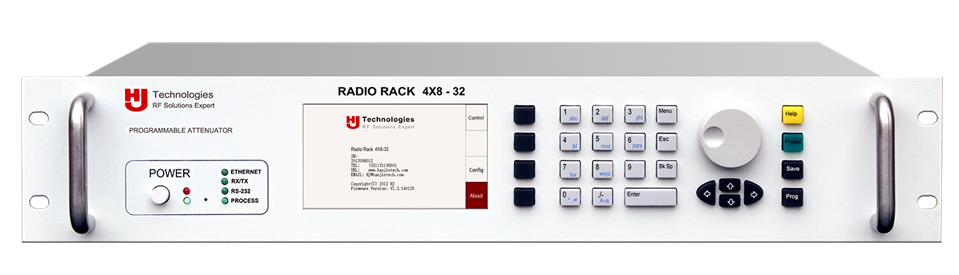

| Radio Rack 4 x 8 - 32 | 0.7-4GHz/6GHz (Option W600) |
0-110dB/127dB | 1dB/0.5dB/0.25dB per step | 1.4 | 0-31：≦±0.3dB 32-95：≦±1.5% 96-127：≦±3% |
4GHz：≦24.1dB 6GHz：≦28dB |
N(F) |
| Radio Rack 4 x 12 - 48 | 0.7-4GHz/6GHz (Option W600) |
0-110dB/127dB | 1dB/0.5dB/0.25dB per step | 1.4 | 0-31：≦±0.3dB 32-95：≦±1.5% 96-127：≦±3% |
4GHz：≦24.7dB 6GHz：≦32dB |
N(F) |
| Radio Rack 4 x 16 - 64 | 0.7-4GHz/6GHz (Option W600) |
0-110dB/127dB | 1dB/0.5dB/0.25dB per step | 1.4 | 0-31：≦±0.3dB 32-95：≦±1.5% 96-127：≦±3% |
4GHz：≦26.2dB 6GHz：≦34.4dB |
N(F) |
| Radio Rack 6 x 6 - 36 | 0.7-4GHz/6GHz (Option W600) |
0-110dB/127dB | 1dB/0.5dB/0.25dB per step | 1.4 | 0-31：≦±0.3dB 32-95：≦±1.5% 96-127：≦±3% |
4GHz：≦24dB 6GHz：≦30dB |
N(F) |
| Radio Rack 8 x 2 - 8 | 0.7-4GHz/6GHz (Option W600) |
0-110dB/127dB | 1dB/0.5dB/0.25dB per step | 1.4 | 0-31：≦±0.3dB 32-95：≦±1.5% 96-127：≦±3% |
4GHz：≦14.8dB 6GHz：≦17dB |
N(F) |
| Radio Rack 8 x 6 - 48 | 0.7-4GHz/6GHz (Option W600) |
0-110dB/127dB | 1dB/0.5dB/0.25dB per step | 1.4 | 0-31：≦±0.3dB 32-95：≦±1.5% 96-127：≦±3% |
4GHz：≦26.6dB 6GHz：≦31.2dB |
N(F) |
| Radio Rack 8 x 8 - 64 | 0.7-4GHz/6GHz (Option W600) |
0-110dB/127dB | 1dB/0.5dB/0.25dB per step | 1.35 | 0-31：≦±0.3dB 32-95：≦±1.5% 96-127：≦±3% |
4GHz：≦28.6dB 6GHz：≦32.4dB |
N(F) |

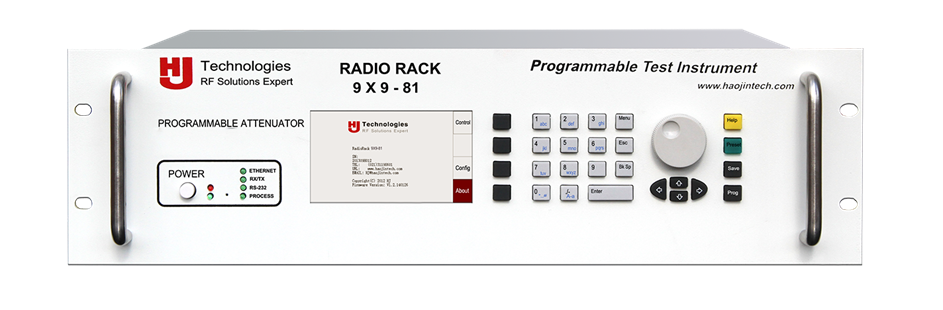

| Radio Rack 9 x 9 - 81 | 0.7-4GHz/6GHz (Option W600) |
0-110dB/127dB | 1dB/0.5dB/0.25dB per step | 2 | 0-31：≦±0.3dB 32-95：≦±1.5% 96-127：≦±3% |
4GHz：≦30dB 6GHz：≦37.6dB |
N(F) |
| Radio Rack 15 x 5 - 15 | 0.7-4GHz/6GHz (Option W600) |
0-110dB/127dB | 1dB/0.5dB/0.25dB per step | 1.4 | 0-31：≦±0.3dB 32-95：≦±1.5% 96-127：≦±3% |
4GHz：≦13.4dB 6GHz：≦16.9dB |
N(F) |
| Radio Rack 16 x 2 - 16 | 0.7-4GHz/6GHz (Option W600) |
0-110dB/127dB | 1dB/0.5dB/0.25dB per step | 1.4 | 0-31：≦±0.3dB 32-95：≦±1.5% 96-127：≦±3% |
4GHz：≦18.6dB 6GHz：≦21.2dB |
N(F) |
| Radio Rack 16 x 3 - 16 | 0.7-4GHz/6GHz (Option W600) |
0-110dB/127dB | 1dB/0.5dB/0.25dB per step | 1.4 | 0-31：≦±0.3dB 32-95：≦±1.5% 96-127：≦±3% |
OUT1,3@4GHz：≦21.9dB Out1,3@6GHz：≦35.6dB Out2@4GHz：≦25.2dB Out2@6GHz：≦39dB |
N(F) |
| Radio Rack 16 x 4 - 16 | 0.7-4GHz/6GHz (Option W600) |
0-110dB/127dB | 1dB/0.5dB/0.25dB per step | 1.35 | 0-31：≦±0.3dB 32-95：≦±1.5% 96-127：≦±3% |
4GHz：≦14.8dB 6GHz：≦17dB |
N(F) |
| Radio Rack 16 x 4 - 16B | 0.7-4GHz/6GHz (Option W600) |
0-110dB/127dB | 1dB/0.5dB/0.25dB per step | 1.4 | 0-31：≦±0.3dB 32-95：≦±1.5% 96-127：≦±3% |
4GHz：≦21.9dB 6GHz：≦35.6dB |
N(F) |

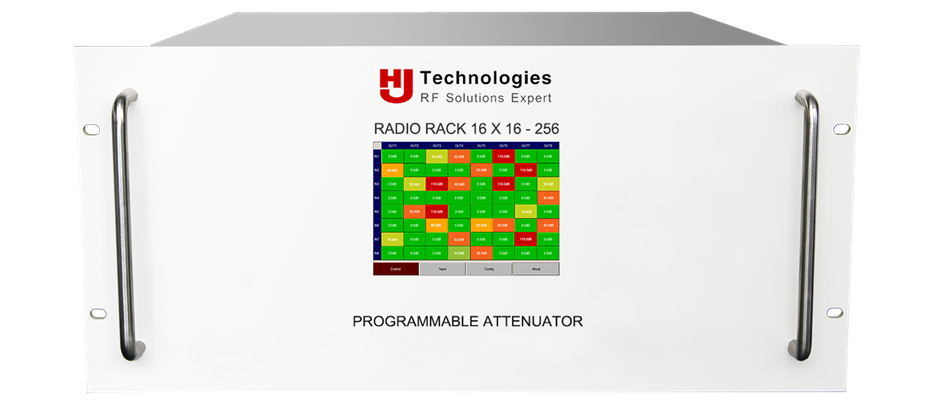

| Radio Rack 16 x 16 - 256 | 0.7-4GHz/6GHz (Option W600) |
0-95dB | 0.5dB/0.25dB per step | IN：1.5 OUT：1.7 |
0-31：≦±0.3dB 32-61：≦±1.5% 62-95：≦±3% |
4GHz：≦35.7dB 6GHz：≦39.9dB |
N(F) |
| Radio Rack 18 x 6 - 18 | 0.7-4GHz/6GHz (Option W600) |
0-110dB/127dB | 1dB/0.5dB/0.25dB per step | 1.4 | 0-31：≦±0.3dB 32-95：≦±1.5% 96-127：≦±3% |
4GHz：≦13.4dB 6GHz：≦16.9dB |
N(F) |
| Radio Rack 18 x 18 - 324 | 0.7-4GHz/6GHz (Option W600) |
0-95dB | 0.5dB/0.25dB per step | IN：1.5 OUT：1.7 |
0-31：≦±0.3dB 32-61：≦±1.5% 62-95：≦±3% |
4GHz：≦37.3dB 6GHz：≦43.3dB |
N(F) |
| Radio Rack 24 x 6 - 24 | 0.7-4GHz/6GHz (Option W600) |
0-110dB/127dB | 1dB/0.5dB/0.25dB per step | 1.35 | 0-31：≦±0.3dB 32-95：≦±1.5% 96-127：≦±3% |
4GHz：≦14.8dB 6GHz：≦17dB |
N(F) |
| Radio Rack 24 x 18 - 432 | 0.7-4GHz/6GHz (Option W600) |
0-95dB | 0.5dB/0.25dB per step | IN：1.5 OUT：1.7 |
0-31：≦±0.3dB 32-61：≦±0.5dB 62-95：≦±1.5% |
4GHz：≦38.6dB 6GHz：≦44.6dB |
N(F) |
| Radio Rack 24 x 24 - 576 | 0.7-4GHz/6GHz (Option W600) |
0-95dB | 0.5dB/0.25dB per step | IN：1.5 OUT：1.7 |
0-31：≦±0.3dB 32-61：≦±0.5dB 62-95：≦±1.5% |
4GHz：≦33.5dB 6GHz：≦38.1dB |
N(F) |
| Radio Rack 32 x 8 - 256 | 0.7-4GHz/6GHz (Option W600) |
0-95dB | 0.5dB/0.25dB per step | IN：1.5 OUT：1.7 |
0-31：≦±0.3dB 32-61：≦±0.5dB 62-95：≦±1.5% |
4GHz：≦39.9dB 6GHz：≦45.9dB |
N(F) |
| Radio Rack 32 x 16 - 512 | 0.7-4GHz/6GHz (Option W600) |
0-95dB | 0.5dB/0.25dB per step | IN：1.5 OUT：1.7 |
0-31：≦±0.3dB 32-61：≦±0.5dB 62-95：≦±1.5% |
4GHz：≦37.8dB 6GHz：≦43.1dB |
N(F) |

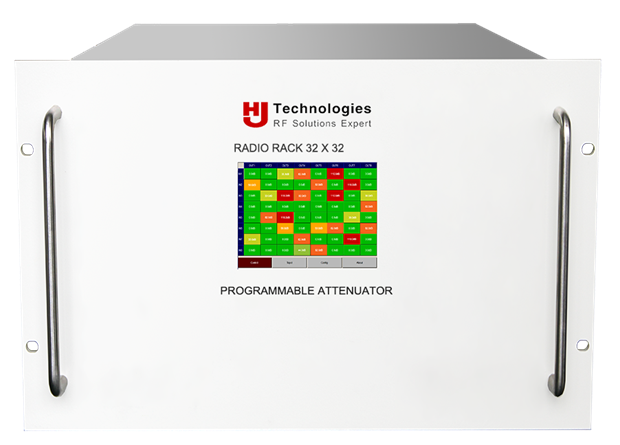

| Radio Rack 32 x 32 - 1024 | 0.7-4GHz/6GHz (Option W600) |
0-95dB | 0.5dB/0.25dB per step | IN：1.5 OUT：1.7 |
0-31：≦±0.3dB 32-61：≦±0.5dB 62-95：≦±1.5% |
4GHz：≦40.9dB 6GHz：≦46.3dB |
N(F) |

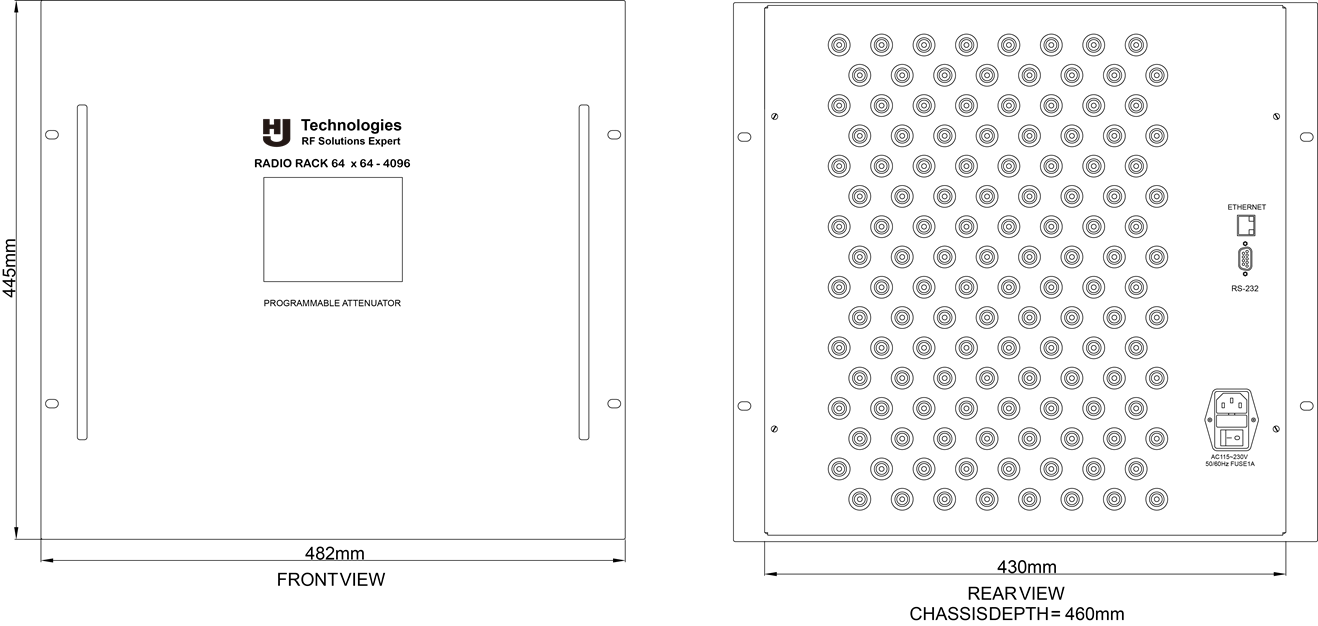

| Radio Rack 64 x 64 - 4096 | 0.7-4GHz/6GHz (Option W600) |
0-95dB | 0.5dB/0.25dB per step | IN：1.5 OUT：1.7 |
0-31：≦±0.3dB 32-61：≦±0.5dB 62-95：≦±1.5% |
4GHz：≦39.9dB 6GHz：≦46.3dB |
N(F) |

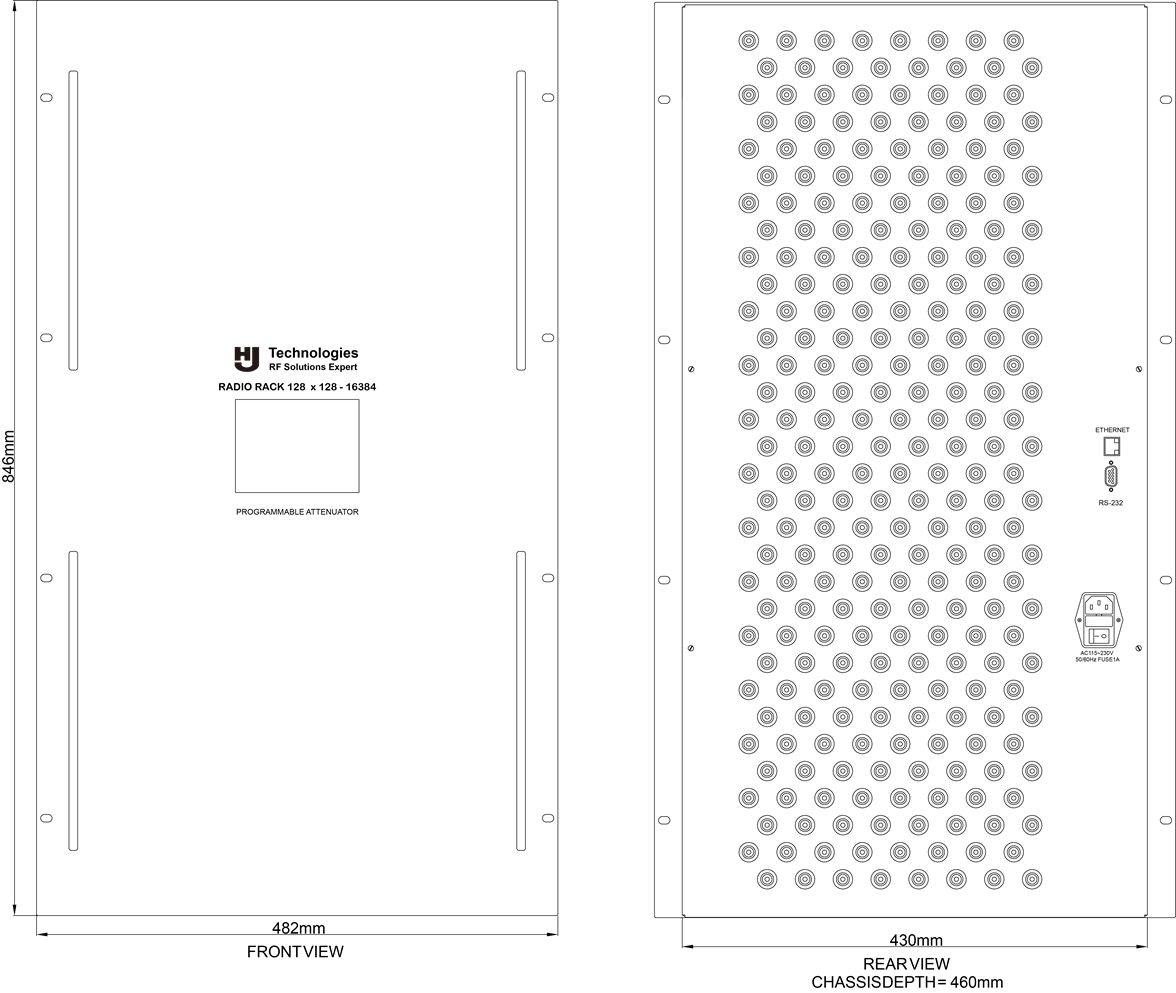

| Radio Rack 128 x 128 - 16384 | 0.7-4GHz/6GHz (Option W600) |
0-95dB | 0.5dB/0.25dB per step | IN：1.5 OUT：1.7 |
0-31：≦±0.3dB 32-61：≦±0.5dB 62-95：≦±1.5% |
4GHz：≦39.9dB 6GHz：≦46.3dB |
N(F) |
