地上セグメント向けシステム
製品ラインナップ

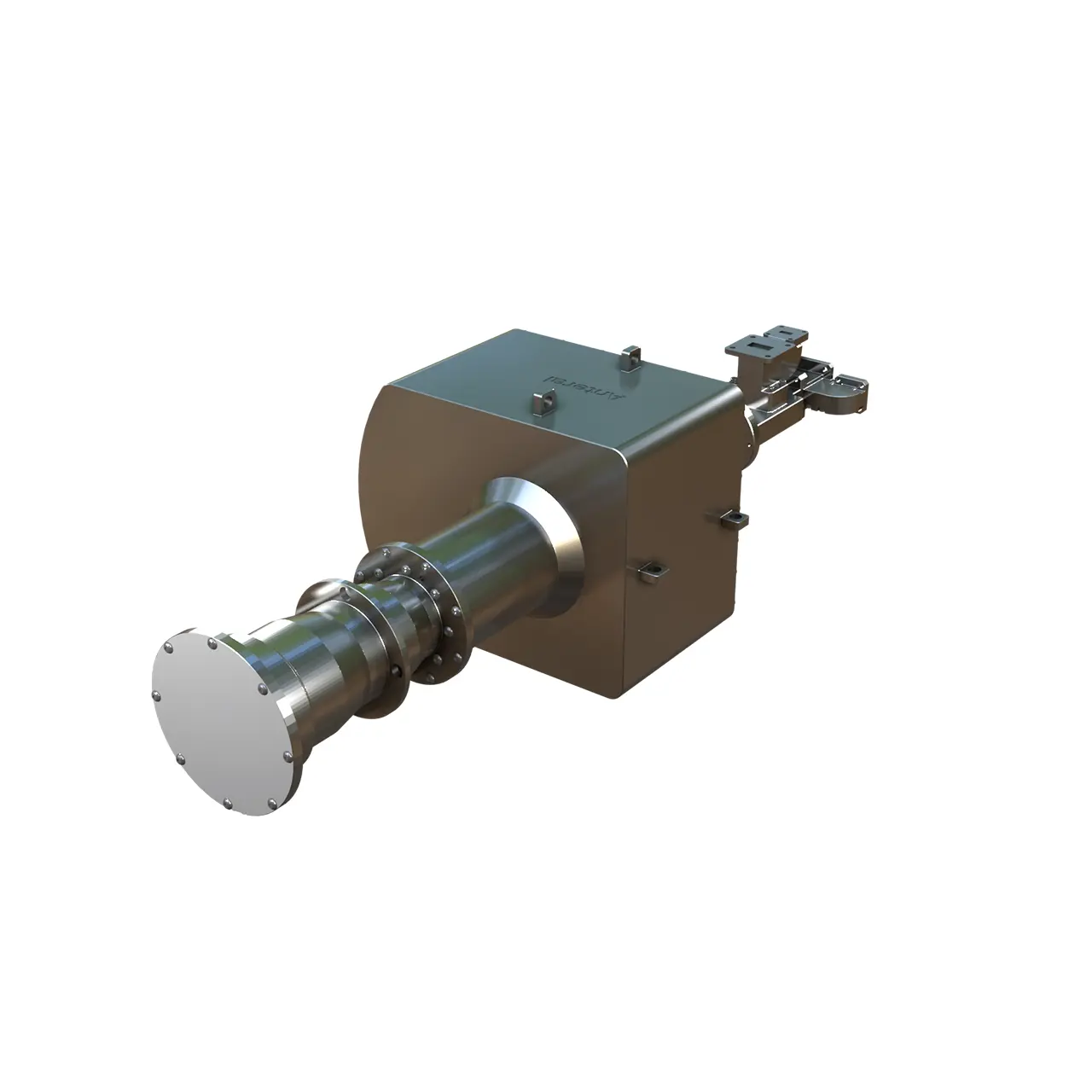

DBS/Ka（＋トラッキング）システム
データシート
この高性能6ポート端末は、TE11モードを使用してDBSおよびKaバンドで衛星との間でデータを送受信する機能と、TE21モードを使用してKaバンドで衛星追跡機能を同時に提供し、任意のオンサイトインフラストラクチャ内で容易に設置できるため、様々な用途に対応できます。

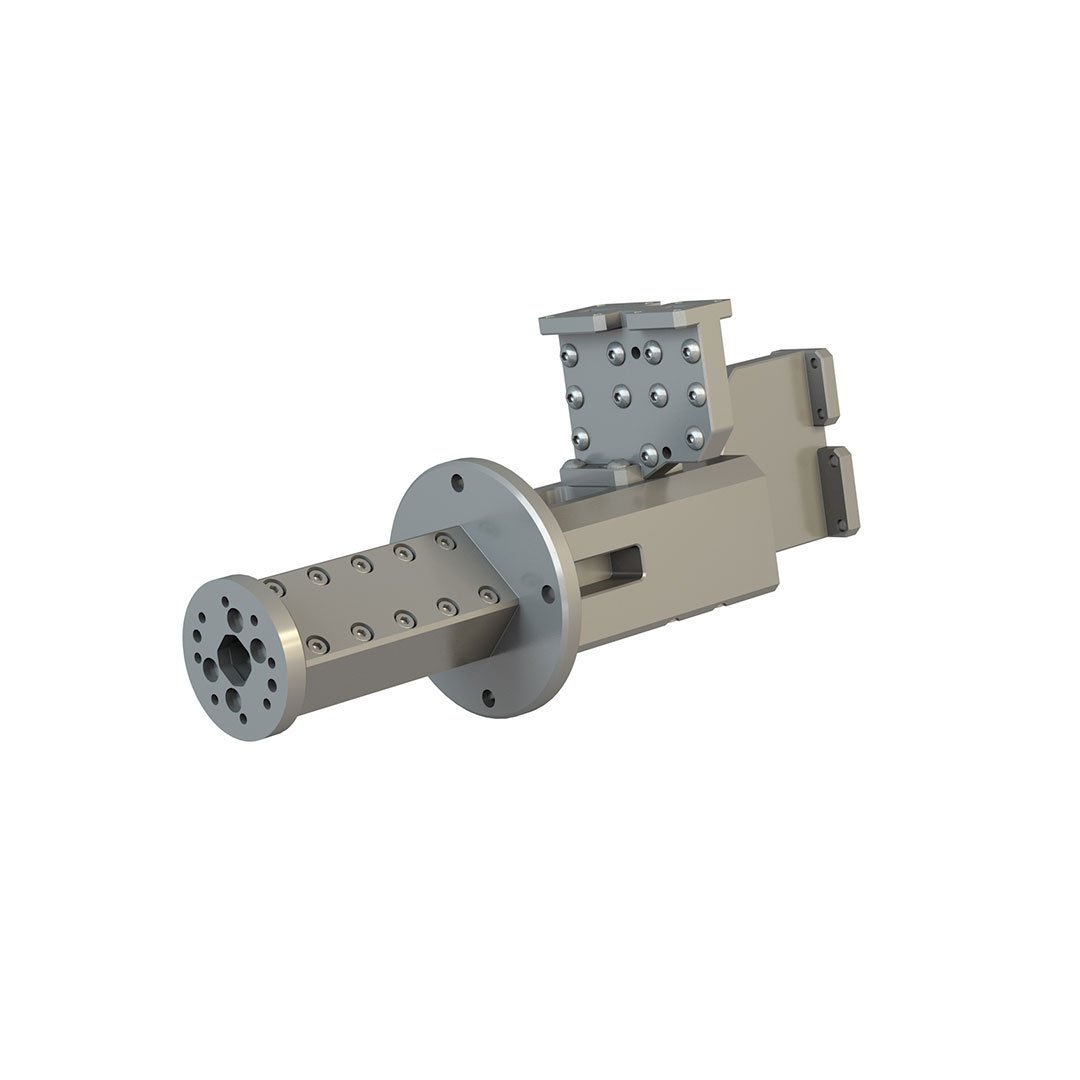

K/Kaバンド給電ネットワーク
データシート
Anteral社のK/Kaバンド給電ネットワークは、2つのポートを備えた二重円偏波システムであり、K/Kaバンドの衛星用途向けアンテナへの給電に最適です。
このシステムは、標準的な軸比が1dB未満でRHCPとLHCPを実現する高性能偏波器を採用しています。
また、入力がダイプレクサに整合された高性能直交モード変換器によって給電され、送信チャンネルと受信チャンネル間のアイソレーションが80dB以上を実現しています。
したがって、このシステムは、RHCPおよびLHCPの送信ポートをそれぞれ2つずつ、RHCPおよびLHCPの受信ポートをそれぞれ2つずつ備えており、完全に再構成可能なサブシステムを実現しています。

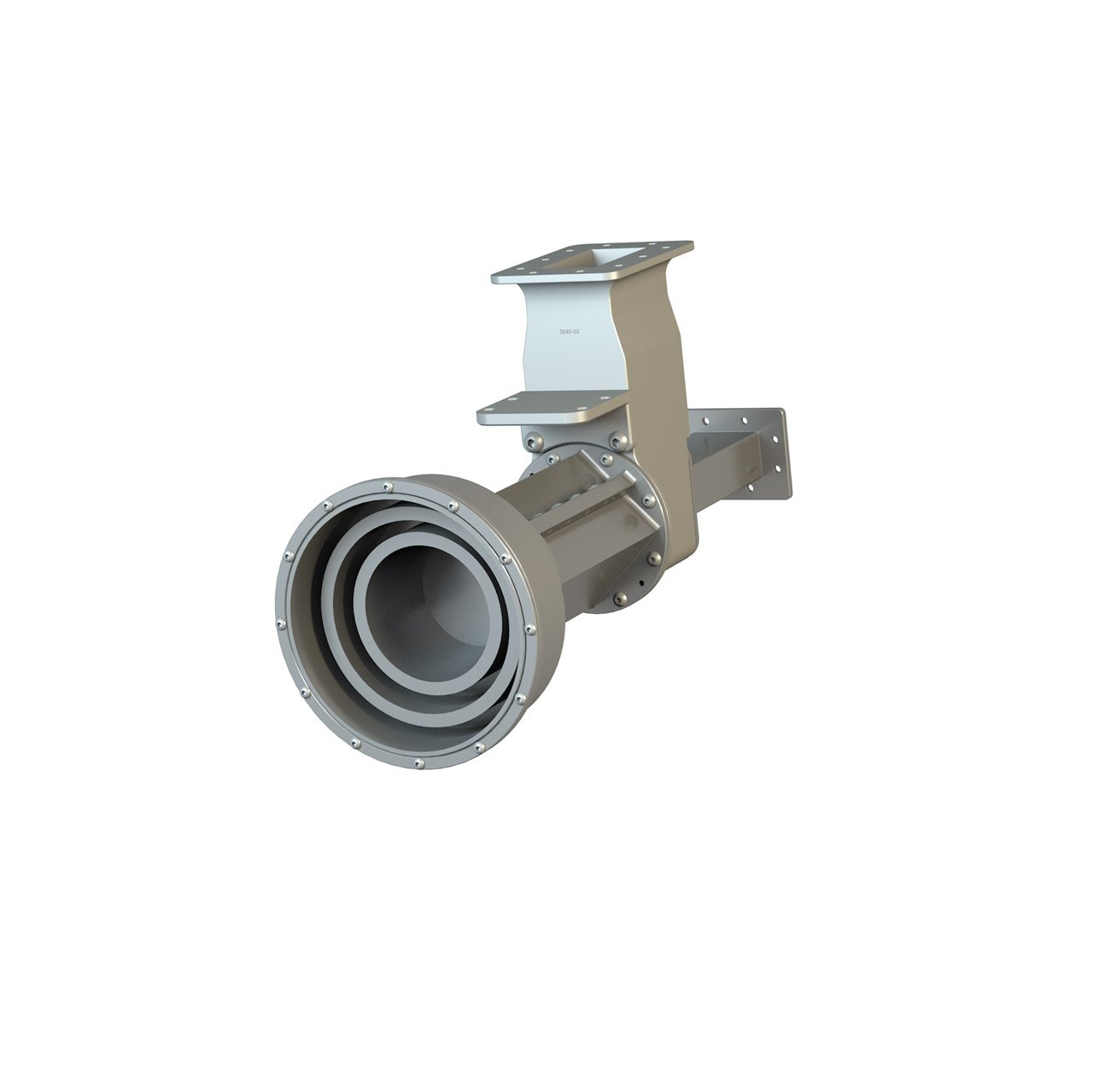

Cバンドシステム
Anteral社のCバンドシステムは、直径1.8mの反射鏡を二重円偏波で照射するために特別に設計されていますが、他の反射鏡構成にも調整可能です。
2つのポートを備え、送信ポートと受信ポート間で偏波を切り替えることができます。
このシステムは、反射鏡を照射するために必要な放射パターンを持つチョークアンテナ、広帯域偏波器、および直交モード変換器（OMT）で構成されています。

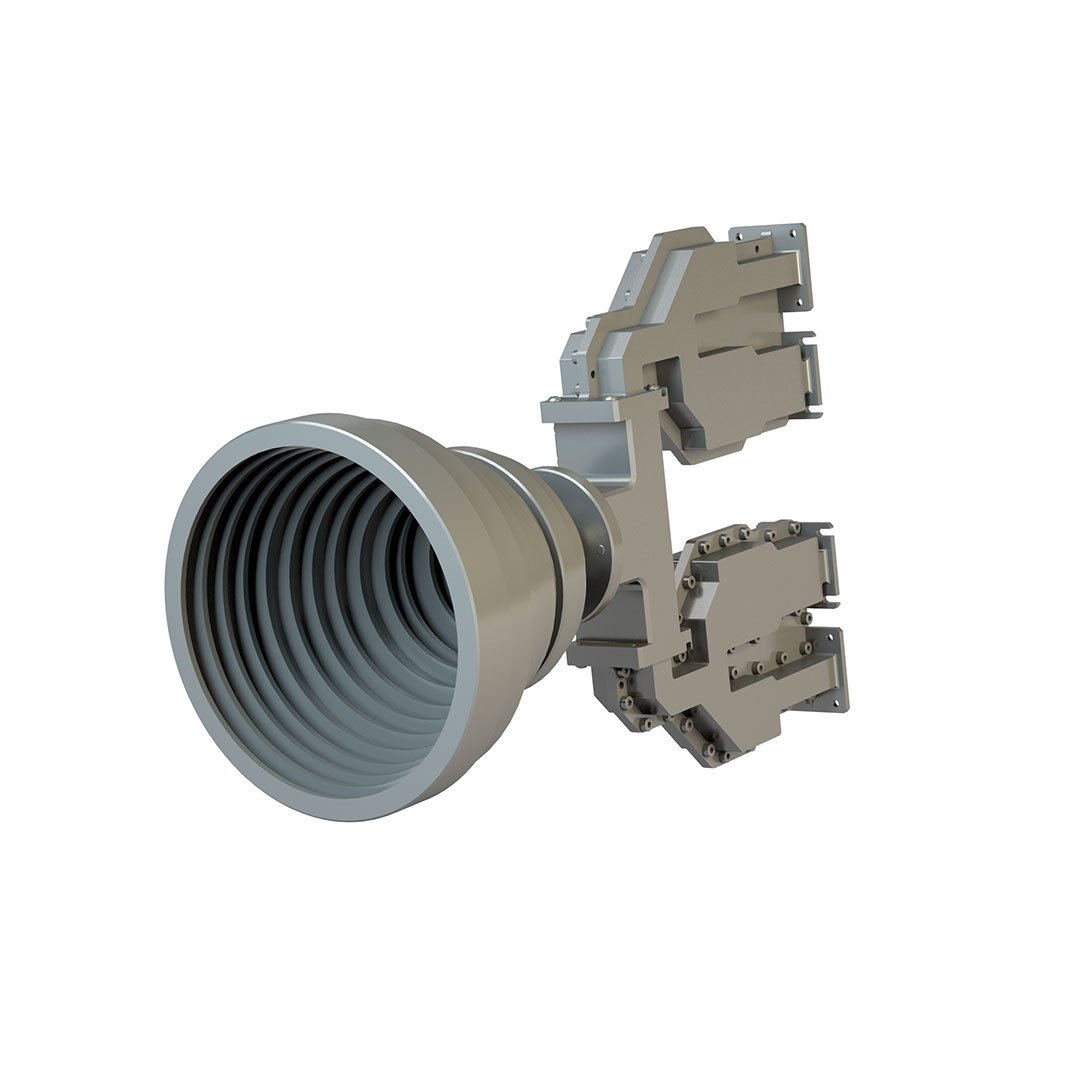

Xバンドシステム
データシート
Xバンドシステムは、衛星地上局用の大型反射鏡、特に直径15mの反射鏡を照射するために設計されています。
この装置は4つのポートを備え、一般的なXバンド周波数帯で二重円偏波に対応しています。
このシステムは、高性能コルゲートホーンアンテナ、偏波器、および2つのダイプレクサで構成されています。
主な特長は、0.5dB未満の軸比、100dBを超える高いアイソレーション、および高出力性能です。

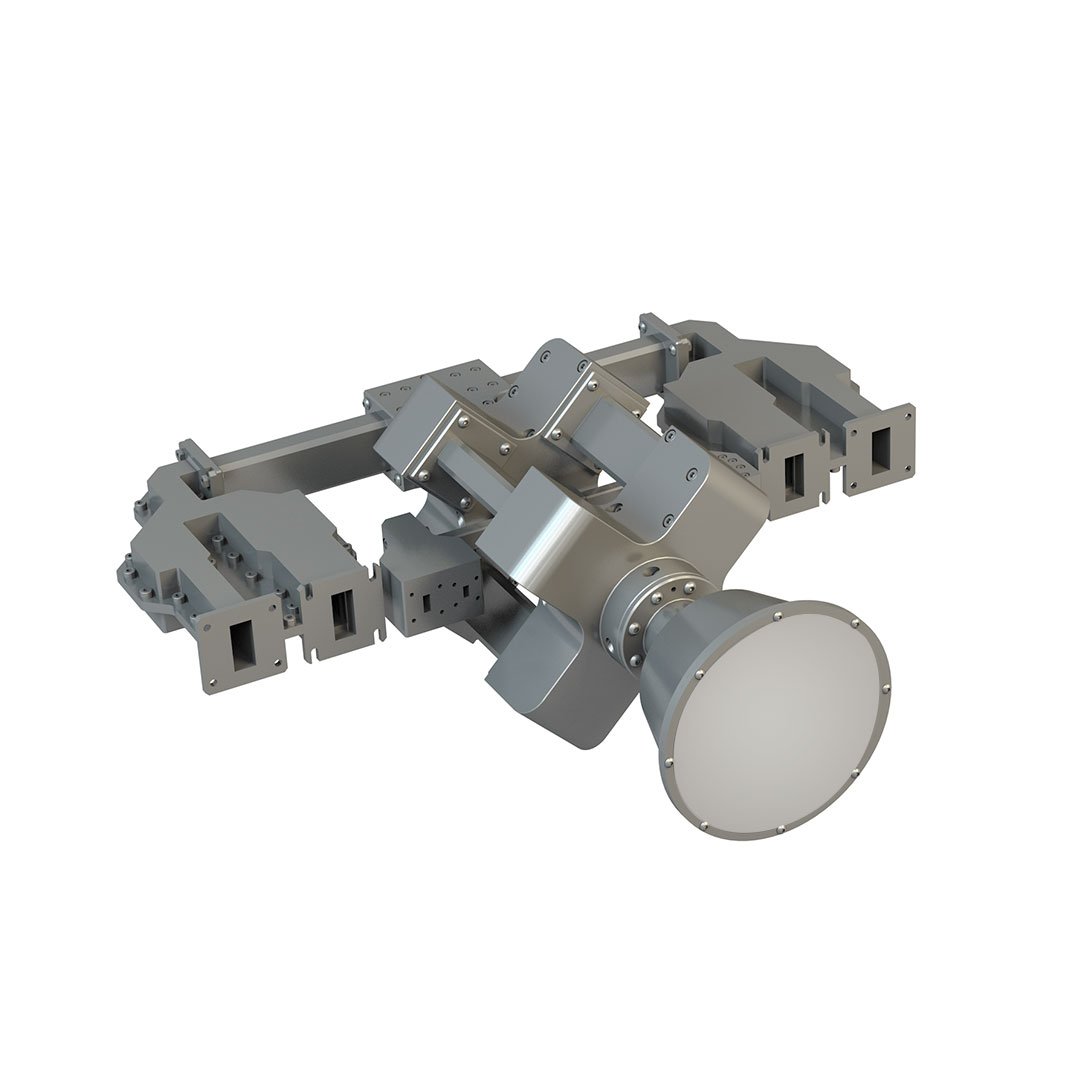

X/K/Kaバンドシステム
データシート
この高性能8ポート端末は、車両への容易な搭載が可能であるため、あらゆる現場インフラ内でXバンドおよびK/Kaバンドの衛星との間でデータの送受信を行うことができます。
Anteral社はRFだけでなく機械設計においても豊富な経験を有しており、統合に関する最も厳しい課題にも対応できます。
このシステムは、直径2.4mの反射鏡を照射するように設計された、XバンドとK/Kaバンドの両方で同時に動作するアンテナで構成されています。
その背後には、異なる分岐を通して信号を統合する直交モード変換器（OMT）が配置されています。
異なる円偏波（RHCPとLHCP）を生成するために高性能偏波器が使用され、4つの高出力ダイプレクサが異なるサブバンド間の高いアイソレーションを提供します。
このシステムには、アンテナを保護し、悪天候下でも適切な性能を発揮できるようにするためのレドームも含まれています。
地上セグメント向けシステム
製品ラインナップ
DBS/Ka（＋トラッキング）システム
| Parameter | Typical value |
|---|---|
| DBS Frequency band - TX | 17.3～18.1GHz |
| Ka Frequency band - RX | 25.5～27GHz |
| Ka Frequency band - Tracking Channel | 25.5～27GHz |
| Polarization | RHCP LHCP for all channels |
| Isolation RHCP/LHCP | >25dB |
| Isolation TX Channel - RX Channel | >50dB |
| Isolation TX Channel - Tracking Channel | >100dB |
| Axial Ratio for Data Channels | 0.5dB |
| Axial Ratio for Tracking Channel | 1.5dB |
| Return Loss | >18dB |
| Ports | WR62 WR34 |
| Size | 146×186×531mm |
| Mass | 4.1Kg |

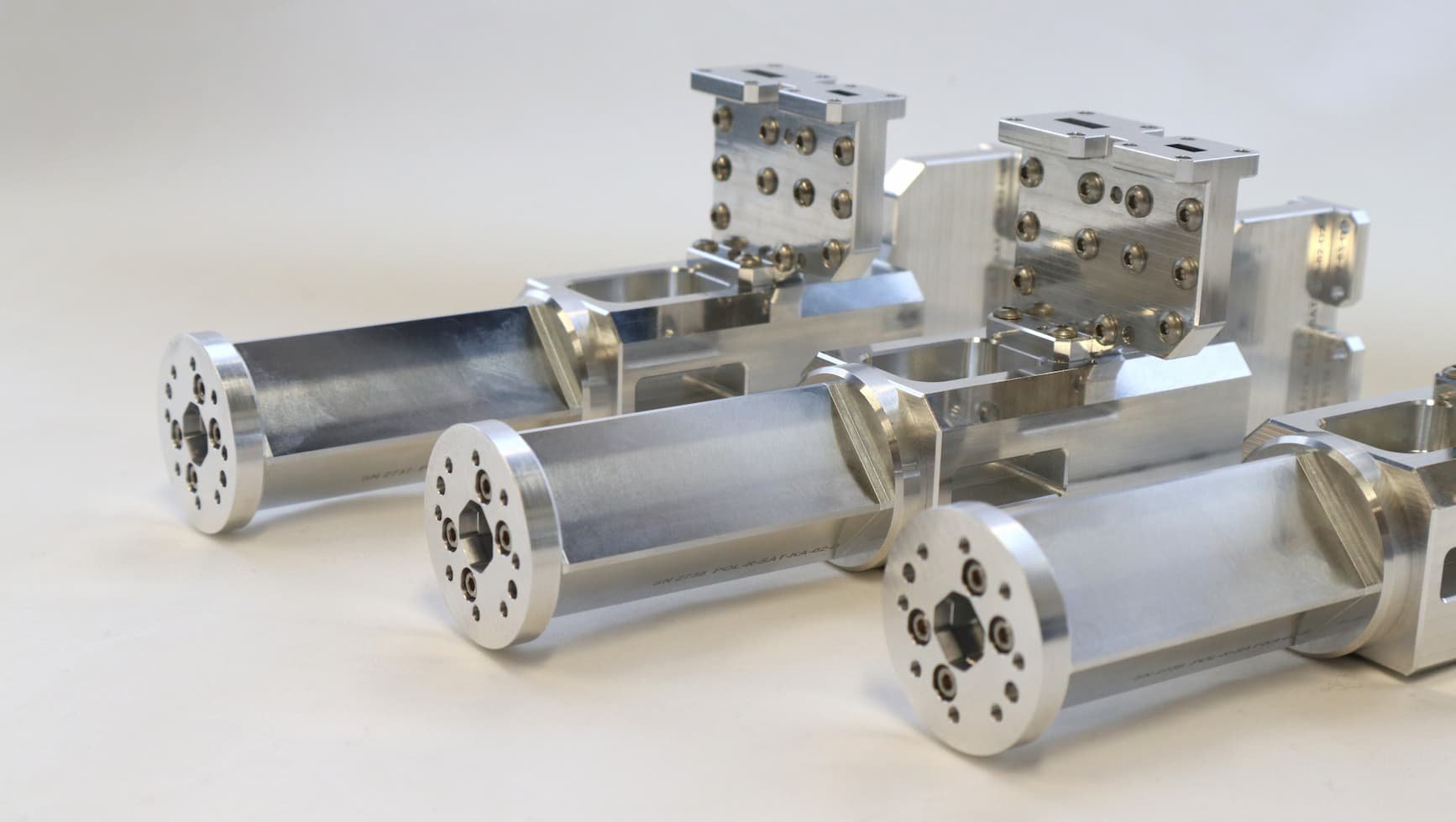

K/Kaバンド給電ネットワーク
| Parameter | Typical value |
|---|---|
| Frequency band - RX band | 17.7～21.2GHz |
| Frequency band - TX band | 27.5～31GHz |
| Return Loss | 18dB |
| Axial Ratio | 1dB |
| Isolation RX - TX & TX - RX | 80dB |
| Ports | WR-42 WR-28 |
| Size | 56×75×189mm |
| Mass | 400g |

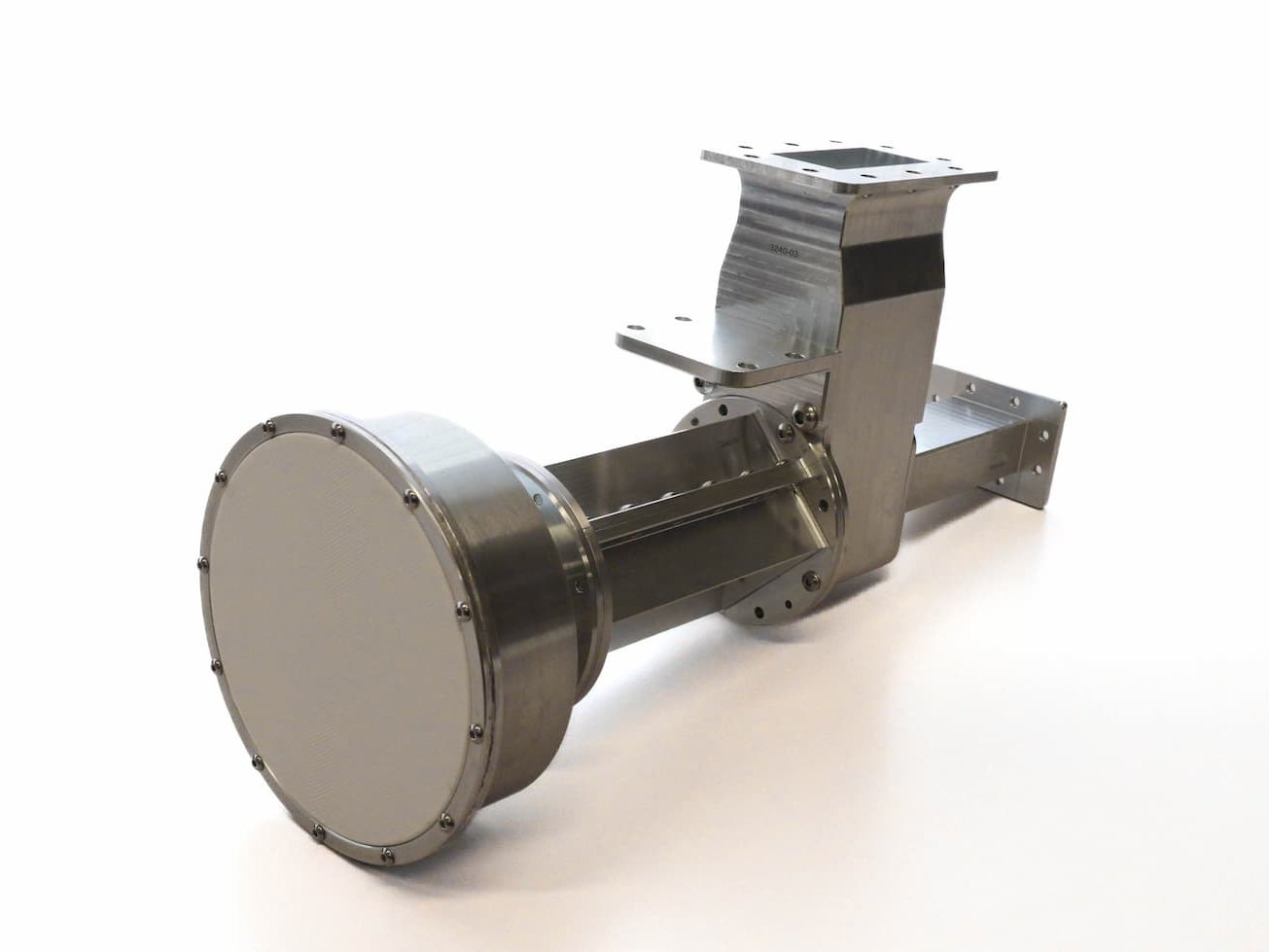

Cバンドシステム
| Parameter | Typical value |
|---|---|
| Frequency band - RX band | 3.45～4.2GHz |
| Frequency band - TX band | 5.775～6.425GHz |
| Polarization | LHCP RHCP |
| Axial Ratio | 1.5dB |
| Directivity | 13dBi |
| Crosspolar level | 20dB |
| Return Loss | 15dB |
| Isolation RX - TX & TX - RX | 90dB |
| Ports | WR-229 WR-137 |
| Size | 150×220×370mm |
| Mass | 1.8Kg |
Xバンドシステム
| Parameter | Typical value |
|---|---|
| Frequency band - Band 1 | 7.25～7.75GHz |
| Frequency band - Band 2 | 7.9～8.4GHz |
| Polarization | RHCP LHCP |
| Axial Ratio | 0.5dB |
| Gain | 20dBi |
| Crosspolar level | 25dB |
| Return Loss | 25dB |
| Isolation RX - TX & TX - RX | 110dB |
| Ports | WR-112 |
| Size | 285×182×407mm |
| Mass | 3Kg |
X/K/Kaバンドシステム
| Parameter | Typical value |
|---|---|
| X Frequency Band | 7.25～7.75 7.9～8.4GHz |
| K/Ka Frequency Band | 20.2～21.2 30～31GHz |
| Polarization | RCHP LHCP for all channels |
| Isolation | 120dB for×band | 85dB for K/Ka band |
| Axial Ratio | 1dB |
| Return Loss | 18dB |
| Size | 134×464×412mm |
| Mass | 8.4Kg |
