Anteral社では、地上局、衛星、小型衛星、HAPS（高高度プラットフォーム）、ロケットなど、宇宙用途向けに特別に設計されたアンテナおよび受動部品を取り扱っております。

アンテナと受動部品における豊富な経験を活かし、Anteral社は最も厳しい要求を満たす高性能システムを迅速に設計します。
宇宙産業は変化し続けており、より迅速な提案が求められるようになっているため、俊敏性はAnteral社の主要な価値観の一つです。

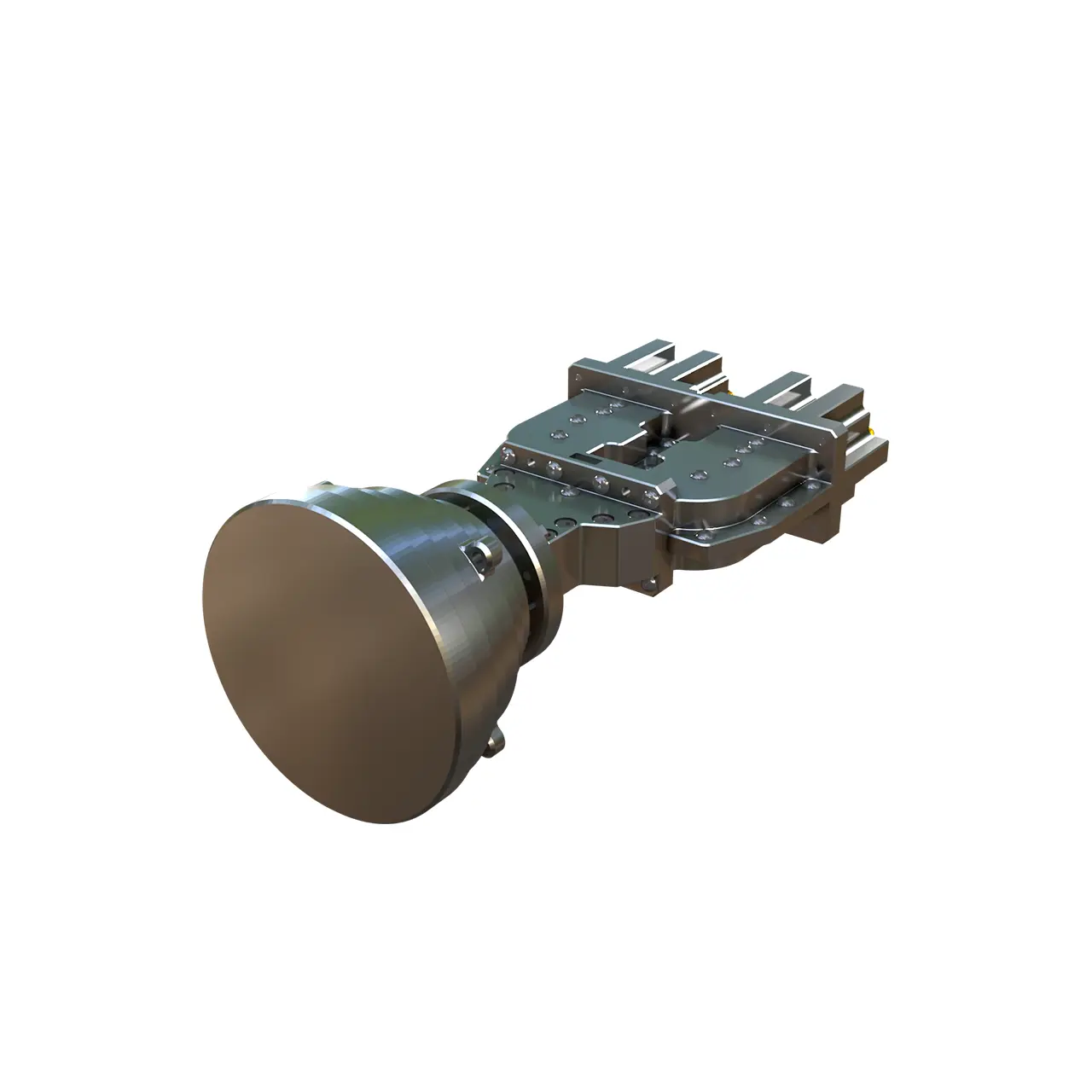

Kuバンド衛星システム

データシート
Anteral社のKuバンドSATシステムは4つのポートを備え、送受信チャネルでデュアル円偏波動作を行うように設計されています。
このシステムは、0.5dB未満の軸比と70/90dB以上の逆方向チャネルの除去性能という優れた性能を発揮します。
さらに、コルゲートホーンアンテナはコンパクトながら高利得を実現します。

このシステムはコンパクトな設計のため、小型衛星やニュースペース用途に最適です。
これらの用途では、サイズと重量が重要な要素となるからです。
さらに、このシステムには、顧客の要件に合わせてカスタマイズ可能な複数のクランプポイントが備わっています。

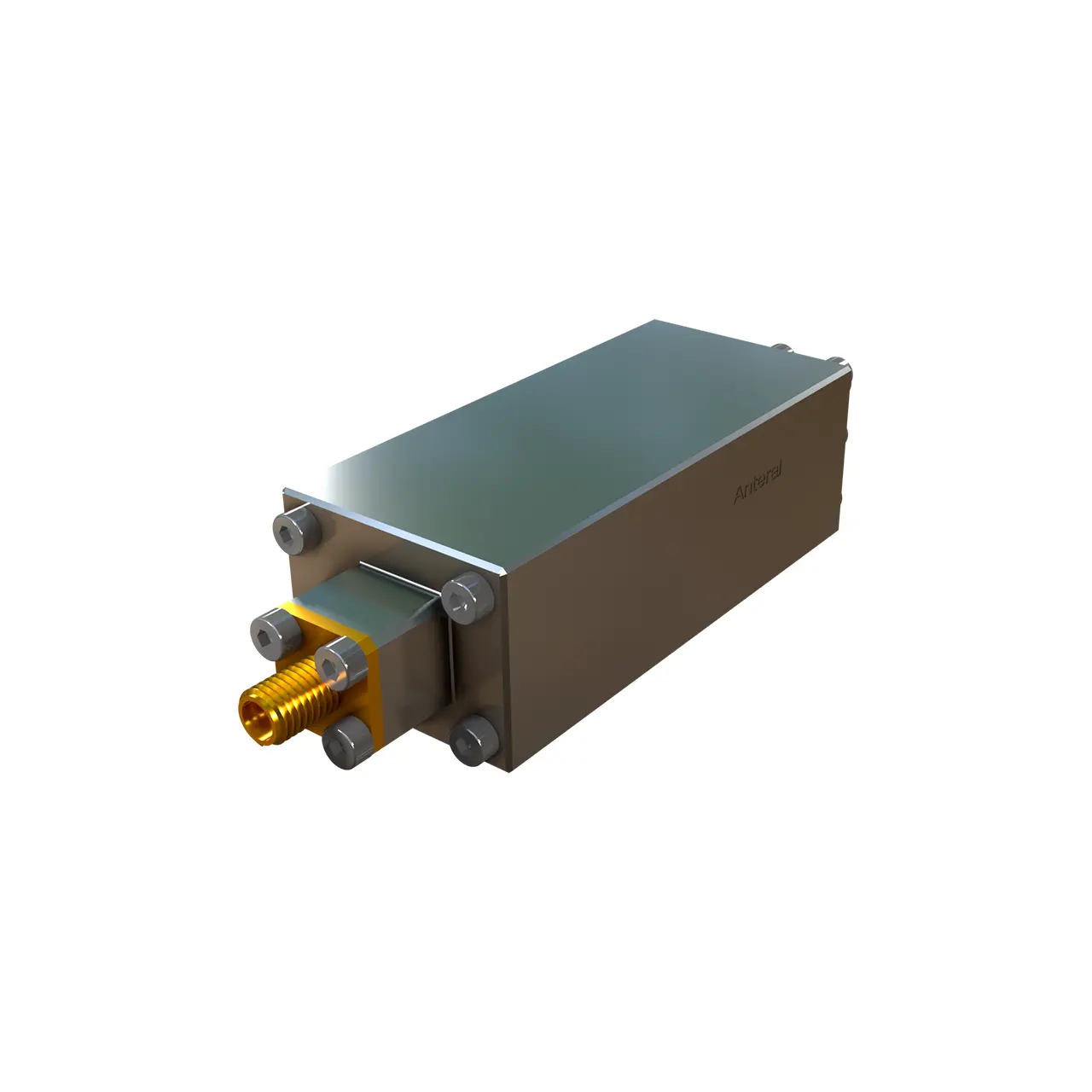

Kuバンド衛星フィルター

データシート
Anteral社のKuバンドバンドパスフィルター（BPF）は、ダウンリンクKuバンドチャンネル（10.7～12.75GHz）での動作を想定して設計されています。
このフィルターは、DC～9GHzの帯域で25dB以上、アップリンクKuバンドチャンネル（13.75～16GHz）で75dB以上の減衰量を実現します。
フィルターはSMA（メス）コネクターを採用しています。

最大の利点は、コンパクトで軽量な設計であり、衛星通信など、質量とサイズが重要な用途に適している点です。

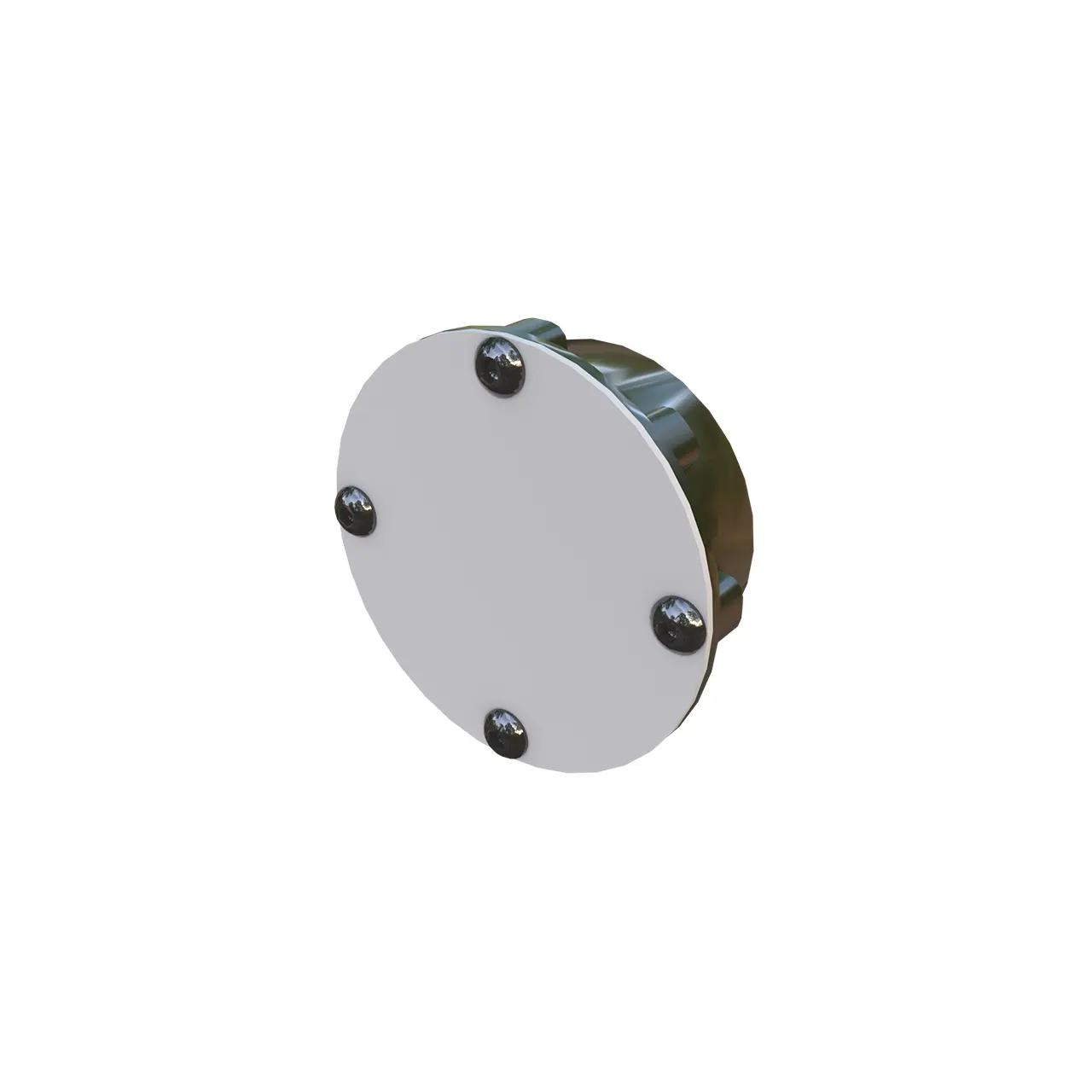

XバンドSCP

データシート
Anteral社は、平面技術に基づいた新しいアンテナトポロジーを開発しました。
これは宇宙用途向けに特別に設計されており、コンパクトなサイズ（1U）のため小型衛星に最適です。

Anteral社のXバンド右旋円偏波（RHCP）システムは、 Xバンドをカバーする軽量かつコンパクトな宇宙システムです。1Uキューブサットに収まります。

過酷な環境から保護するレドームと、アンテナを衛星にしっかりと固定するためのフレームを備えています。

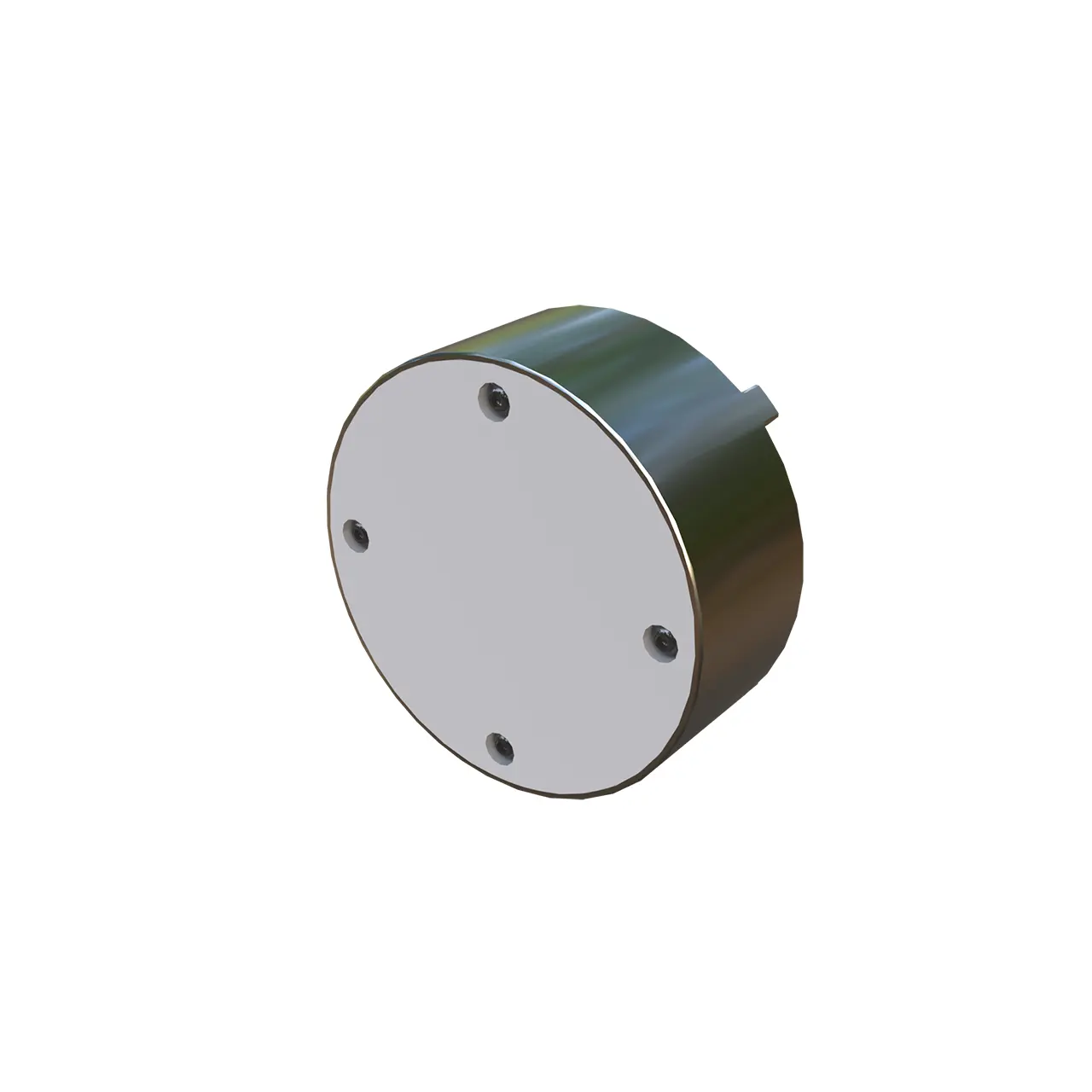

SバンドSCP

データシート
Anteral社は、平面技術に基づいた新しいアンテナトポロジーを開発しました。
これは宇宙用途向けに特別に設計されており、コンパクトなサイズ（1U）のため小型衛星に最適です。

Anteral社のSバンド右旋円偏波（RHCP）システムは、TTCバンドをカバーする軽量かつコンパクトな宇宙システムです。1Uキューブサットに収まります。

過酷な環境から保護するレドームと、アンテナを衛星にしっかりと固定するためのフレームを備えています。

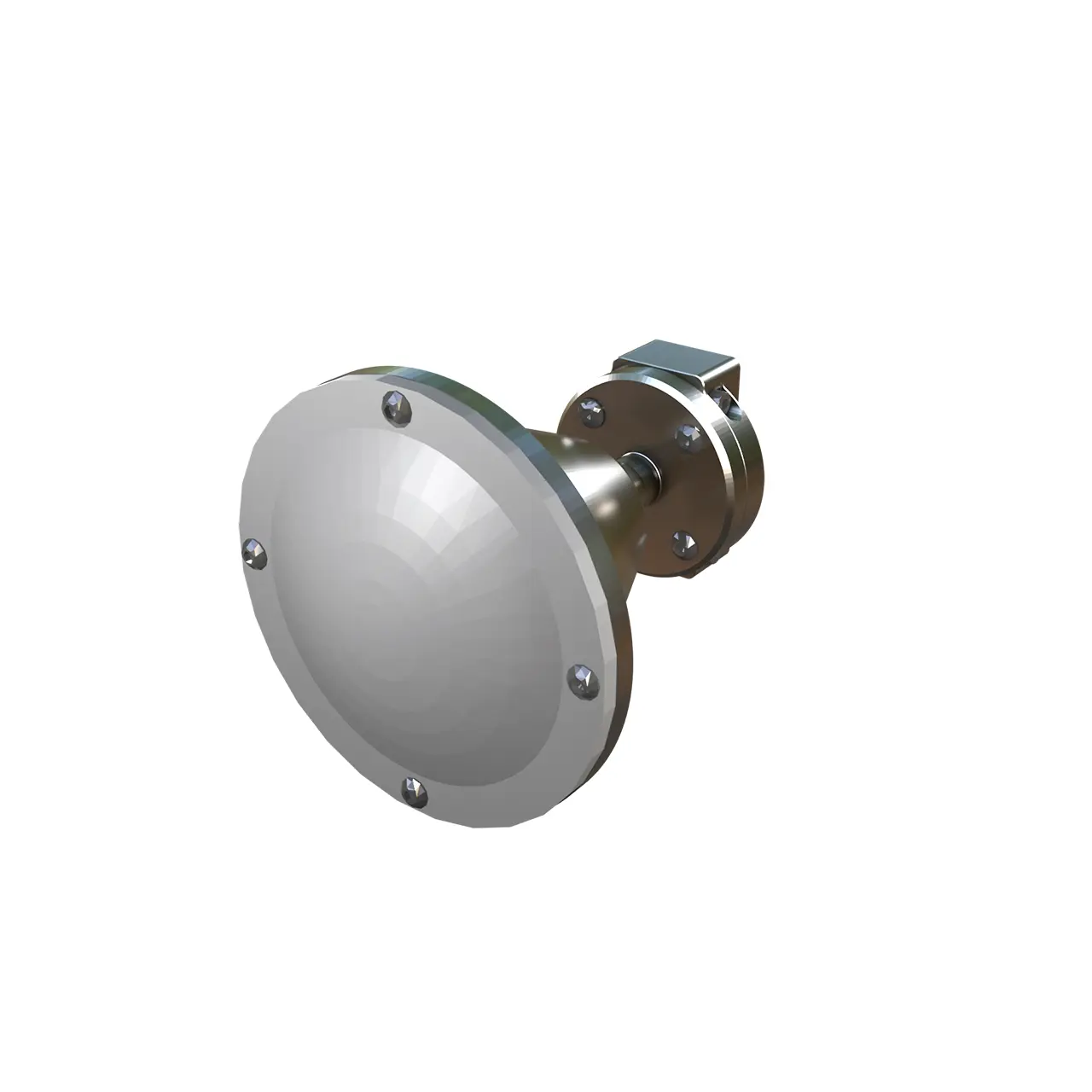

Eバンド衛星システム

データシート
アンテナと受動部品における豊富な経験を活かし、Anteral社は最も厳しい要求を満たす高性能システムを迅速に設計します。
宇宙産業は変化し続けており、より迅速な提案が求められるようになっているため、俊敏性はAnteral社の主要な価値観の一つです。

Anteral社のQVバンドSATシステムは2つのポートを備え、デュアル円偏波に対応するように設計されており、測定された軸比が1dB未満という優れた性能を発揮します。
さらに、レンズアンテナはコンパクトでありながら高利得を実現しています。

このシステムはコンパクトな設計のため、小型衛星やニュー・スペース用途に最適です。
これらの用途では、サイズと重量が重要な要素となるからです。
さらに、このシステムには、顧客の要件に合わせてカスタマイズ可能な複数のクランプポイントが備わっています。

Eバンドサブシステムは、2ポートのデュアル円偏波（DCP）アンテナです。
宇宙用途向けに特別に設計されており、コンパクトなサイズ（1U）のため小型衛星に最適です。

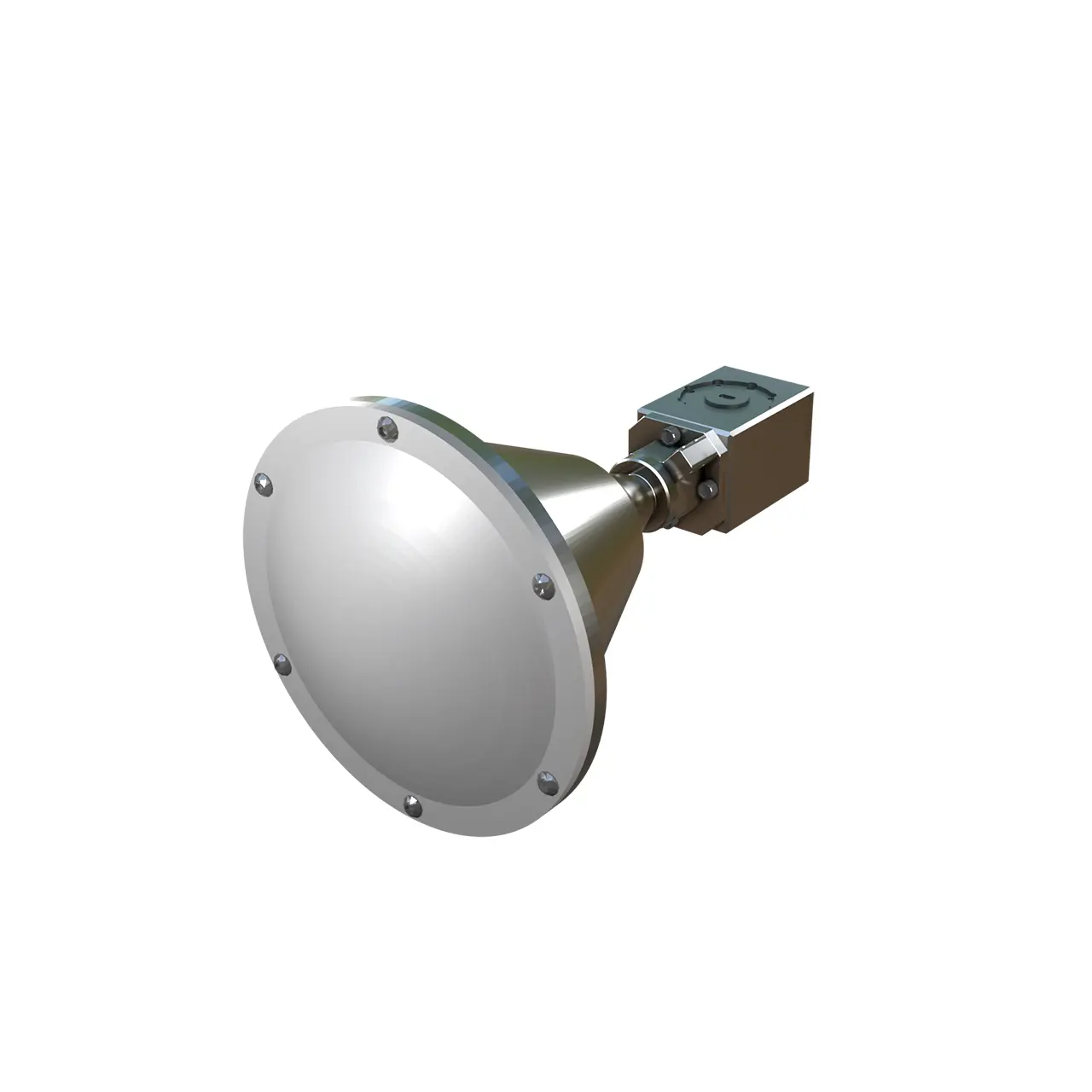

QVバンド衛星システム

データシート
アンテナと受動部品における豊富な経験を活かし、Anteral社は最も厳しい要求を満たす高性能システムを迅速に設計します。
宇宙産業は変化し続けており、より迅速な提案が求められるようになっているため、俊敏性はAnteral社の主要な価値観の一つです。

Anteral社のQVバンドSATシステムは2つのポートを備え、二重円偏波に対応するように設計されており、測定された軸比が0.5dB未満という優れた性能を発揮します。
さらに、レンズアンテナはコンパクトでありながら高利得を実現しています。

このシステムはコンパクトな設計のため、小型衛星やニュースペース用途に最適です。
これらの用途では、サイズと重量が重要な要素となるからです。
さらに、このシステムには、顧客の要件に合わせてカスタマイズ可能な複数のクランプポイントが備わっています。

QVバンドサブシステムは、2ポートの二重円偏波（DCP）アンテナです。
宇宙用途向けに特別に設計されており、コンパクトなサイズ（1U）のため小型衛星に最適です。

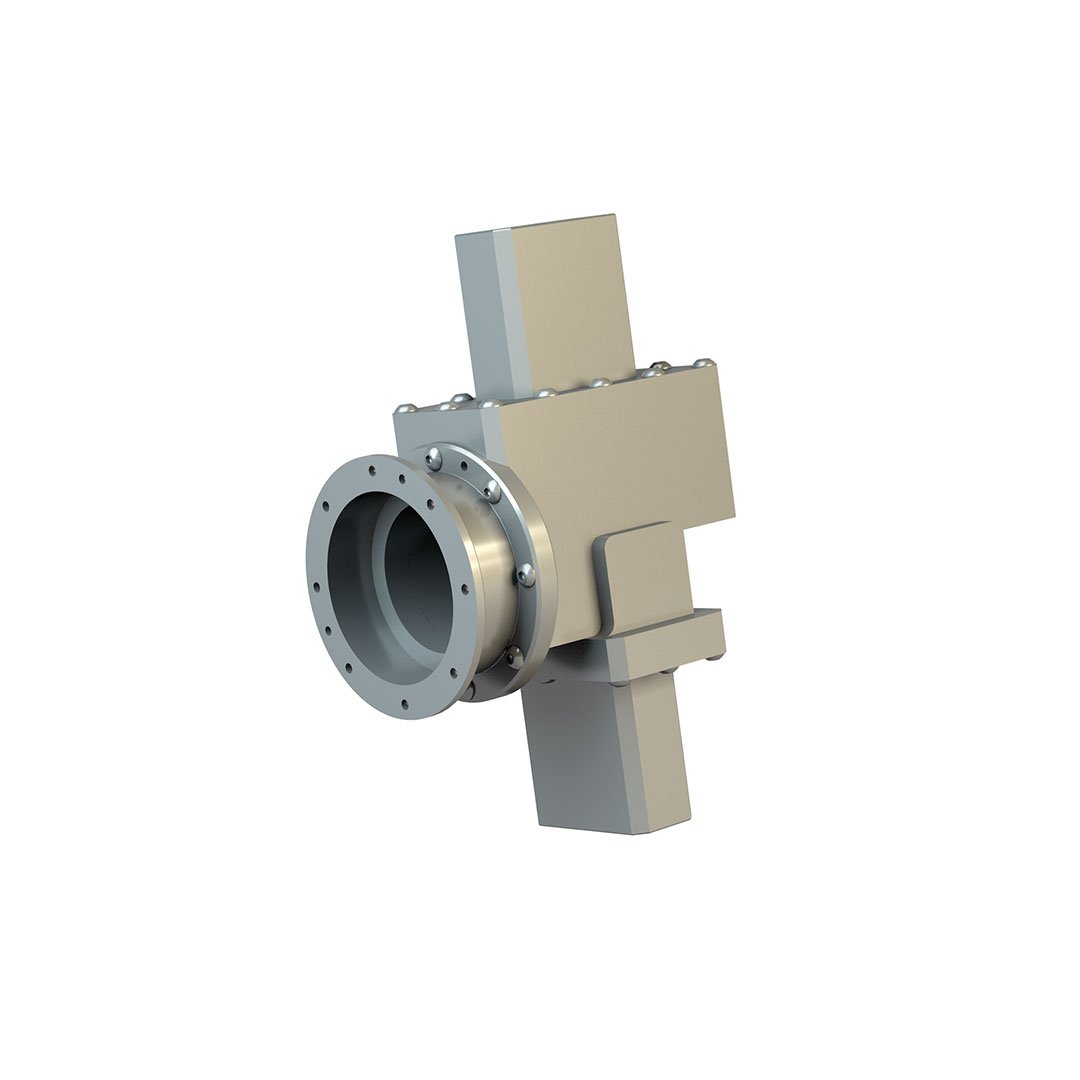

Cバンド衛星給電ネットワーク

Anteral社のCバンド給電ネットワークは、二重線形偏波アンテナへの給電用に設計されています。
このシステムは、直交モード変換器（OMT）と、SMAまたはTNCコネクターへの2つの変換部で構成されています。
OMTは、通信システムにおいて、2つの直交線形偏波信号を合成または分離するために使用されます。

最大の利点は、コンパクトで軽量な設計であり、衛星通信など、質量とサイズが重要な用途に適している点です。

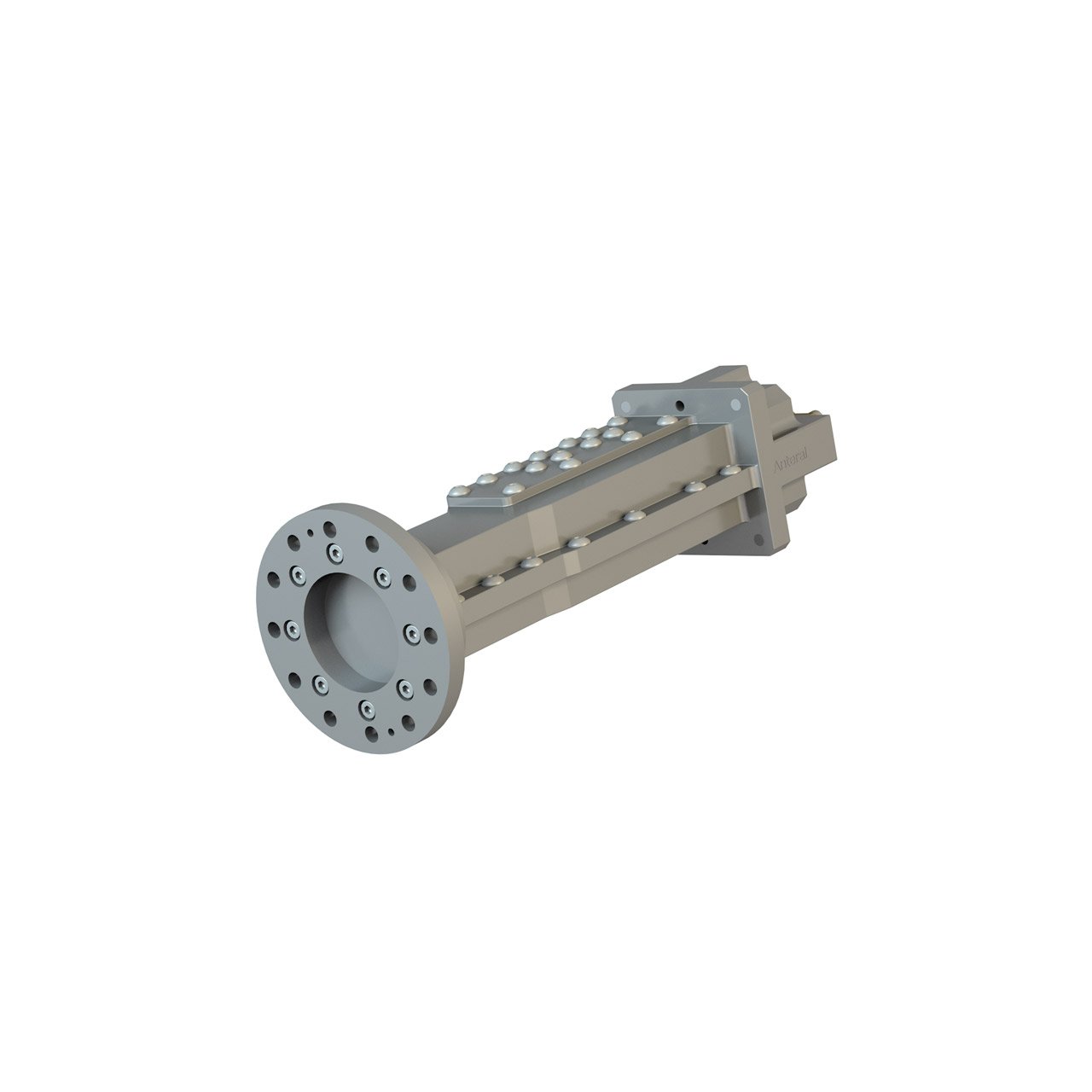

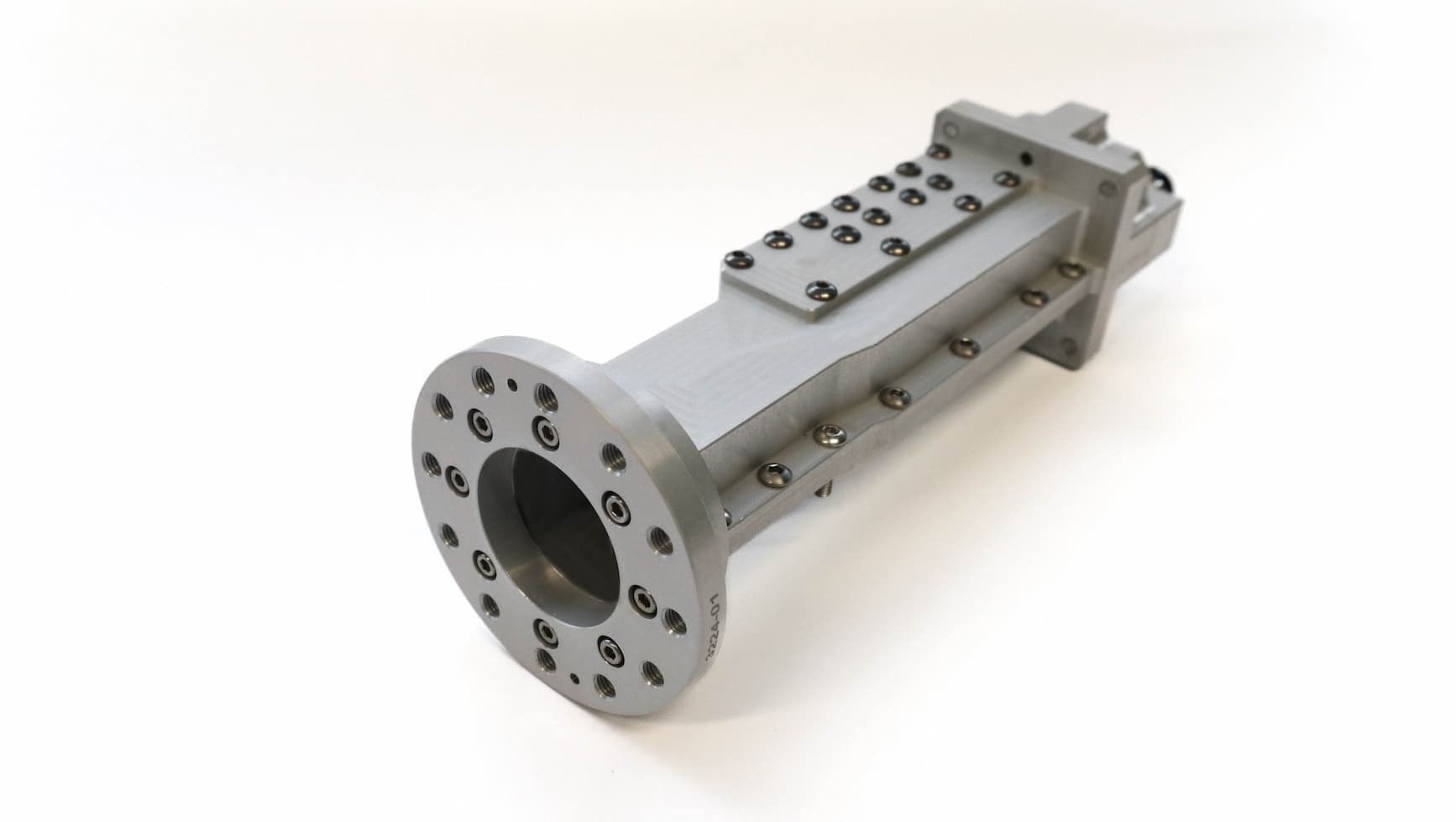

Xバンド衛星給電ネットワーク

データシート
AnteralのXバンド給電ネットワークは、送信チャンネルでRHCP、受信チャンネルでLHCPで動作するアンテナに給電するように設計されています。
このシステムはサーカムプレクサーであり、偏波器とダイプレクサーを単一のコンポーネントに統合することでアンテナ給電ネットワークを小型化するために、Anteral社のチームが設計した革新的な受動デバイスです。
私たちは、新しい製造方法を模索することで、既存のアプローチを覆します。

サーカムプレクサーの使用は、フランジとネジの削減により質量とサイズの削減が可能になるだけでなく、 PIMの観点から構造を改善するという利点があります。

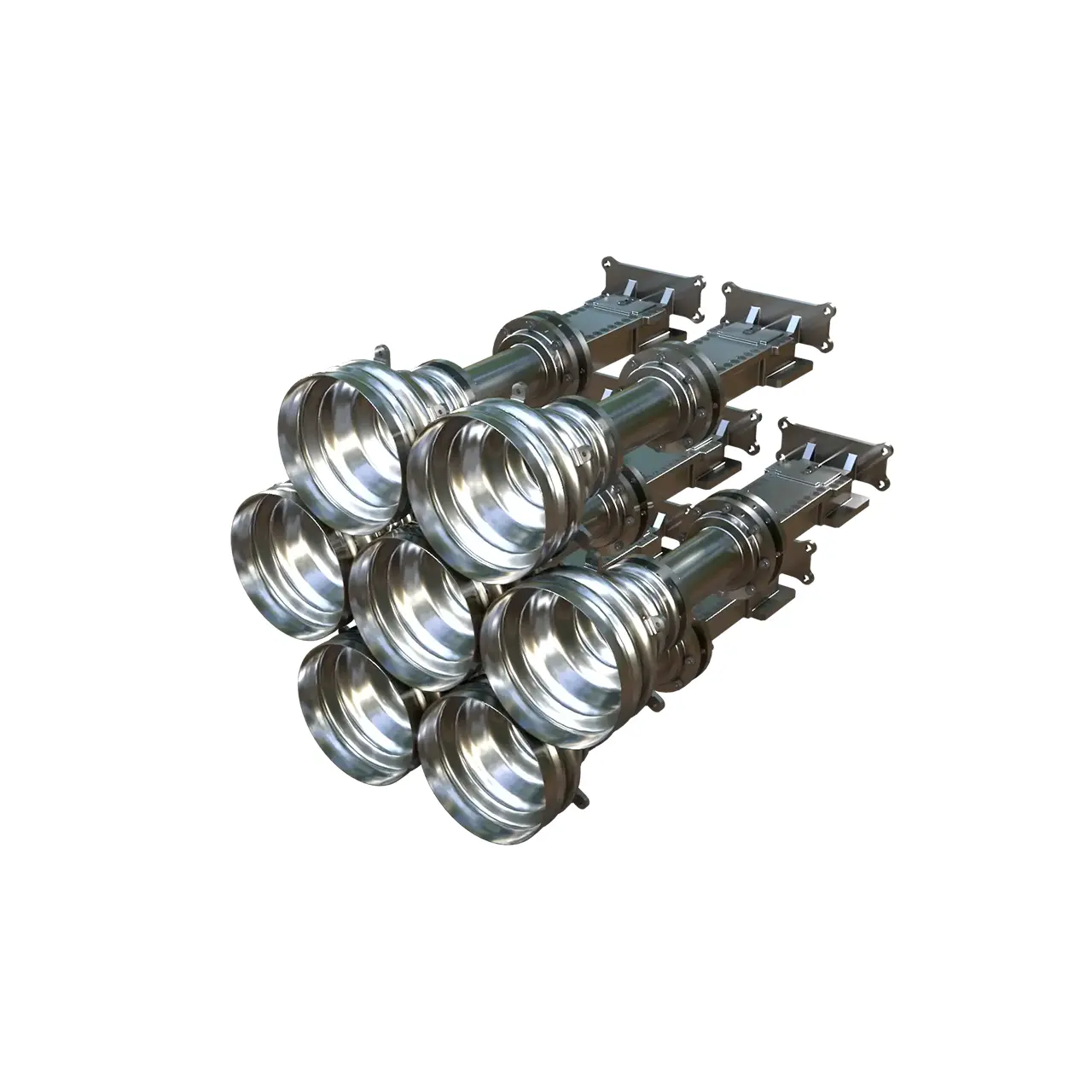

Xバンド衛星通信

アンテナアレイは、指向性パターンを実現すると同時に、そのパターンを制御したり再構成したりする能力を保証するために、宇宙産業において非常に重要な役割を果たしている。

Anteral社のXバンドDRAは、 7つの給電チェーンからなる指向性放射アレイです。
各放射素子は、スプラインホーンアンテナ、低損失を実現する非常にコンパクトな円形導波管フィルター、およびセプタム偏波器で構成されています。

軽量性は、このシステムの最も注目すべき特徴の一つであり、宇宙用途においてはサイズと質量が重要であるため、可能な限りコンパクトになるよう特に最適化されている。

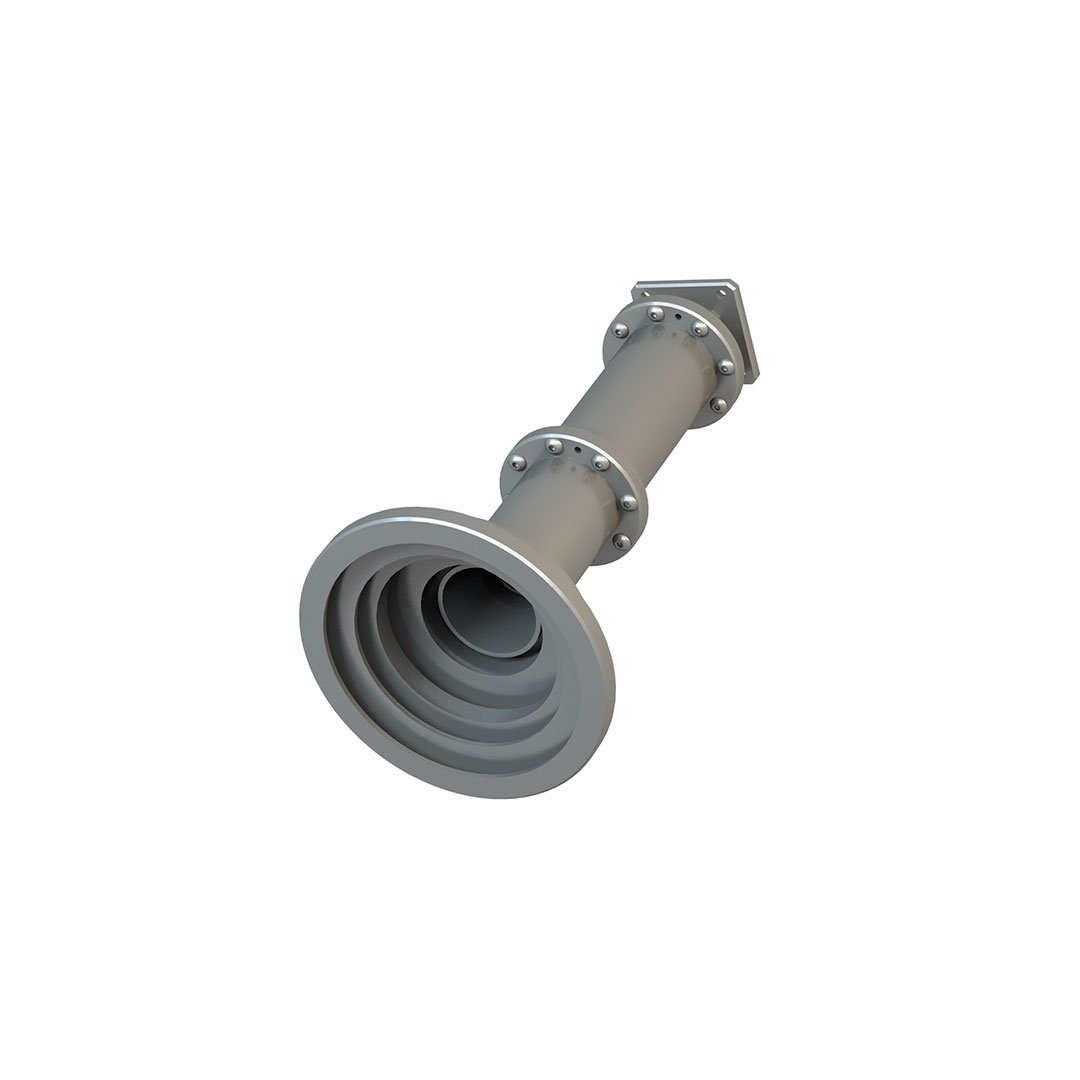

Xバンド衛星システム

Xバンド衛星システムは、円偏波で反射鏡を照射するために特別に設計されています。
そのため、放射パターンにおいて、低い指向性、低いサイドローブレベル、および低い交差偏波レベルが求められます。

このシステムは、コルゲートアンテナ、偏波器、および遷移部で構成されており、高出力用途に適している点が特長です。
さらに、軽量かつコンパクトになるよう設計が最適化されています。

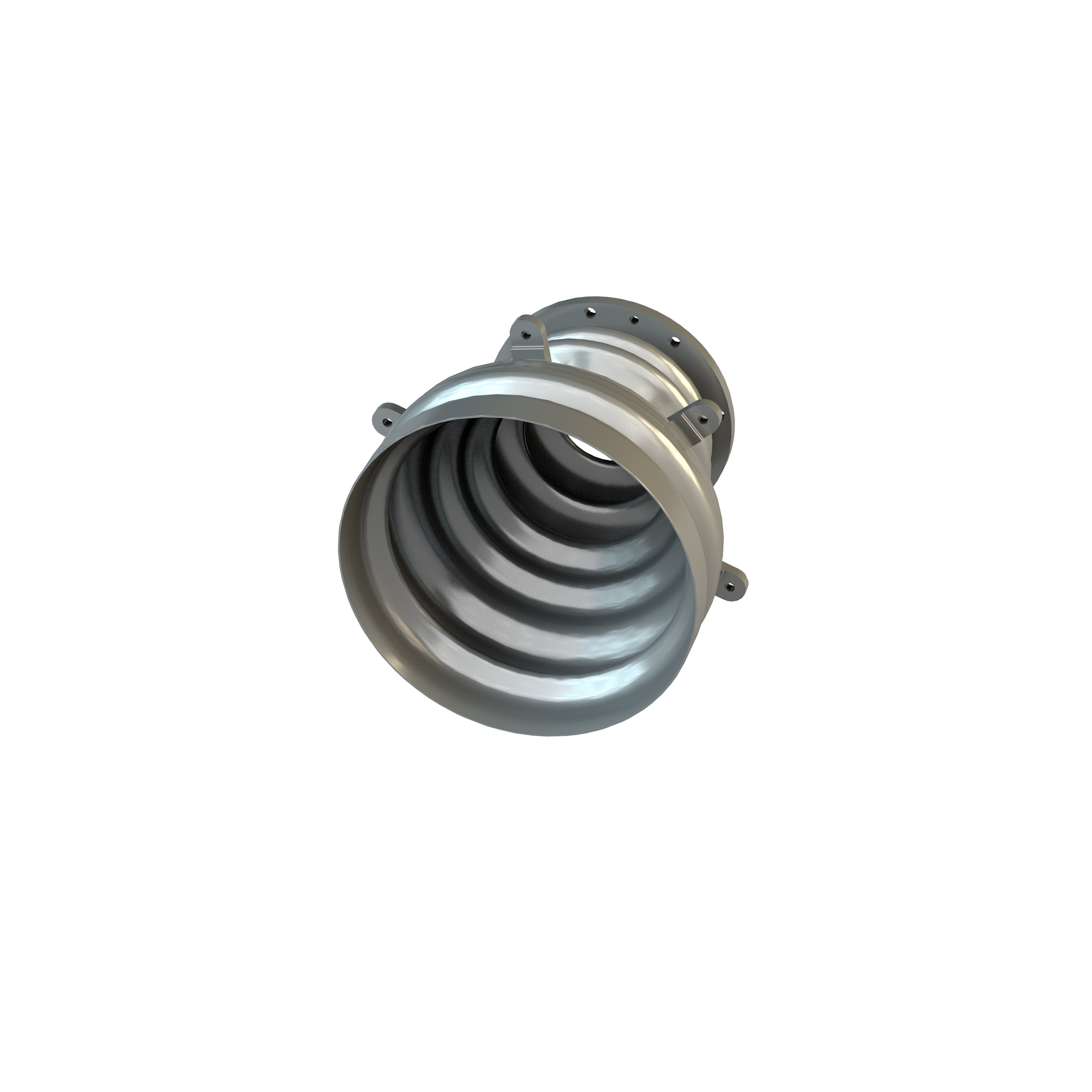

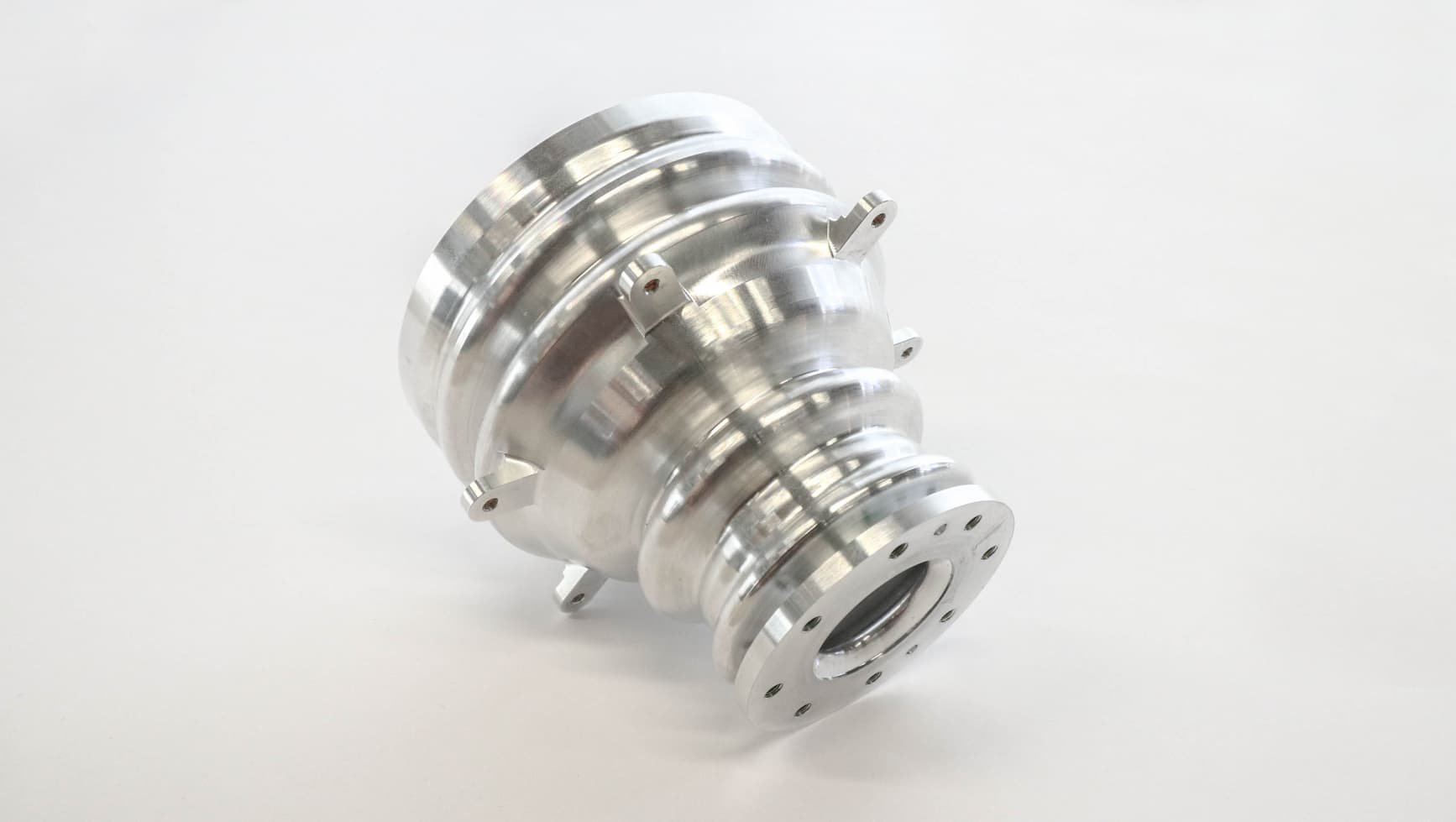

スプラインホーンアンテナ

Anteral社は、1997年以来、ホーンアンテナの設計において最も長い実績を誇っています。
特に、衛星通信をはじめとする様々な用途向けに、幅広い周波数帯域に対応したスプラインホーンアンテナの設計・製造を行っています。

この種のアンテナは完全オーダーメイドで、卓越した性能で顧客の仕様を満たすように設計されています。
Anteral社は主要な衛星周波数帯（Ka、Ku、Xなど）に対応した設計を提供しています。
RF性能に加え、軽量かつコンパクトになるよう最適化されており、宇宙ペイロードにとって重要な特性を備えています。

さらに、Anteral社は積層造形技術の利点と限界を考慮した上で、積層造形用のスプラインホーンアンテナの設計経験を有しています。

この数年間、Anteral社はさまざまな衛星プログラム向けにスプラインホーンアンテナを設計してきました。

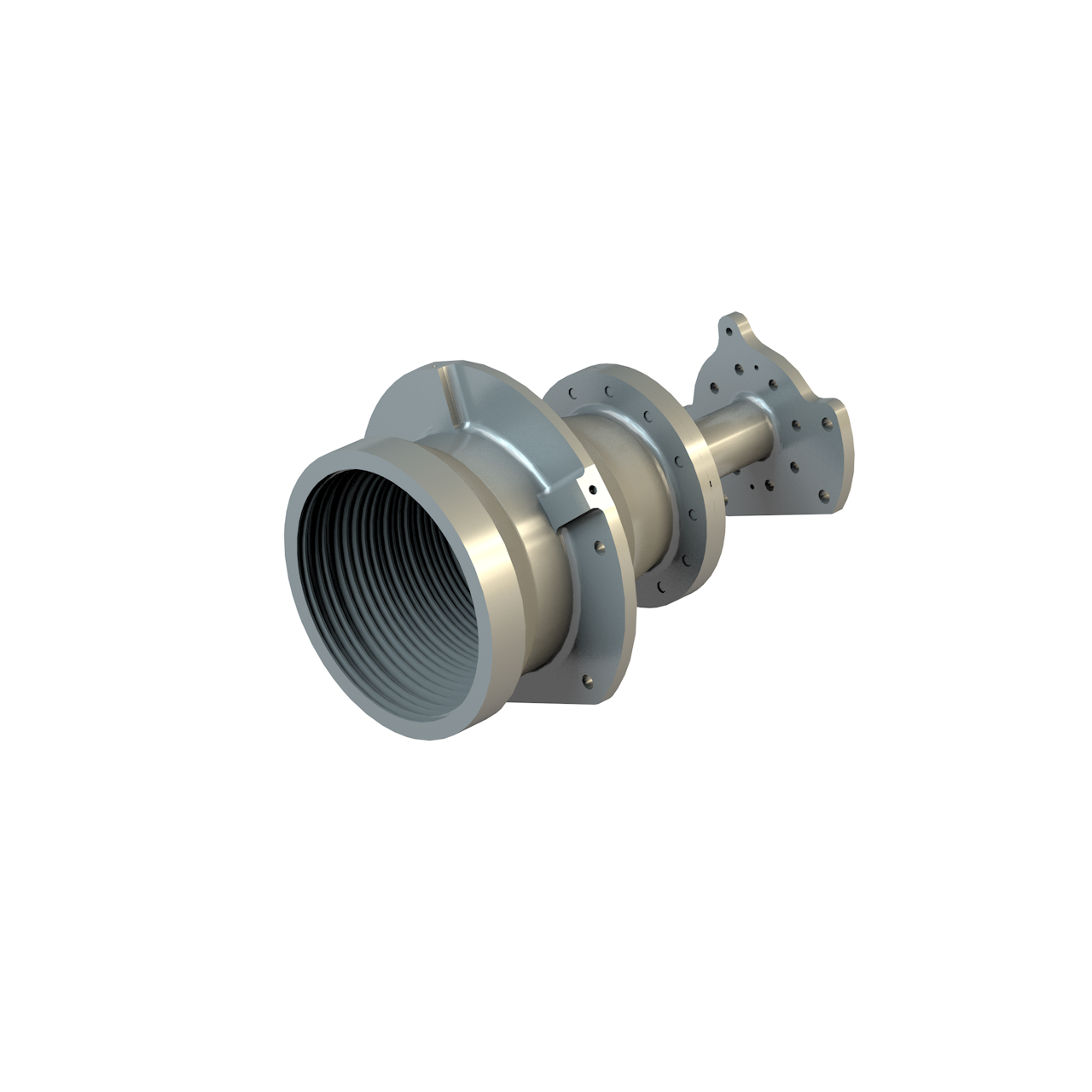

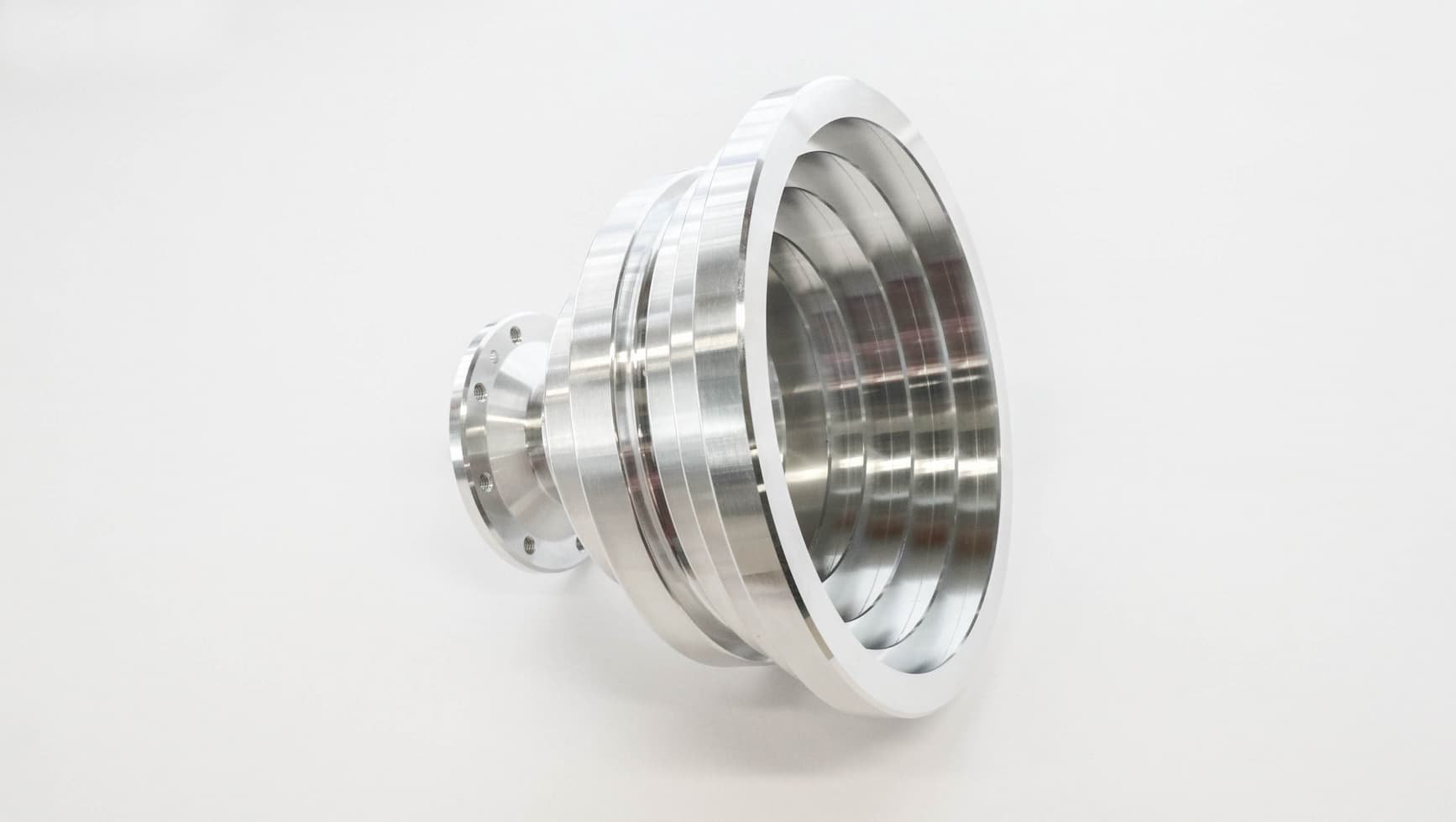

波形ホーンアンテナ

Anteral社は、1997年以来、ホーンアンテナの設計において最も長い実績を誇っています。
特に、衛星通信をはじめとする様々な用途に対応する、幅広い周波数帯域におけるコルゲートホーンアンテナの設計におけるAnteral社の専門知識は特筆に値します。

Anteral社のコルゲートホーンアンテナは、お客様のご要望に合わせて完全にカスタマイズされ、卓越した性能を発揮するように設計されています。
Anteral社は、主要な衛星周波数帯（Ka、Ku、Xなど）における豊富な経験を有しています。
RF性能に加え、軽量かつコンパクトになるよう最適化されており、宇宙ペイロードにとって不可欠な特長を備えています。

Anteral社は、スロート部に軸方向の波形構造、フレア部に放射状の波形構造を備えたコルゲートホーンアンテナを設計するための社内ノウハウを有しています。
このタイプのコルゲートホーンアンテナは、通常のコルゲートホーンアンテナよりもはるかにコンパクトなサイズでありながら、優れた仕様（低いクロスポラリゼーションレベル、低いサイドローブレベル、改善された反射損失、広帯域性能）を実現し、製造の複雑さを軽減し、性能を向上させます。

この数年間、Anteral社はさまざまな衛星プログラム向けにコルゲートホーンアンテナを設計してきました。

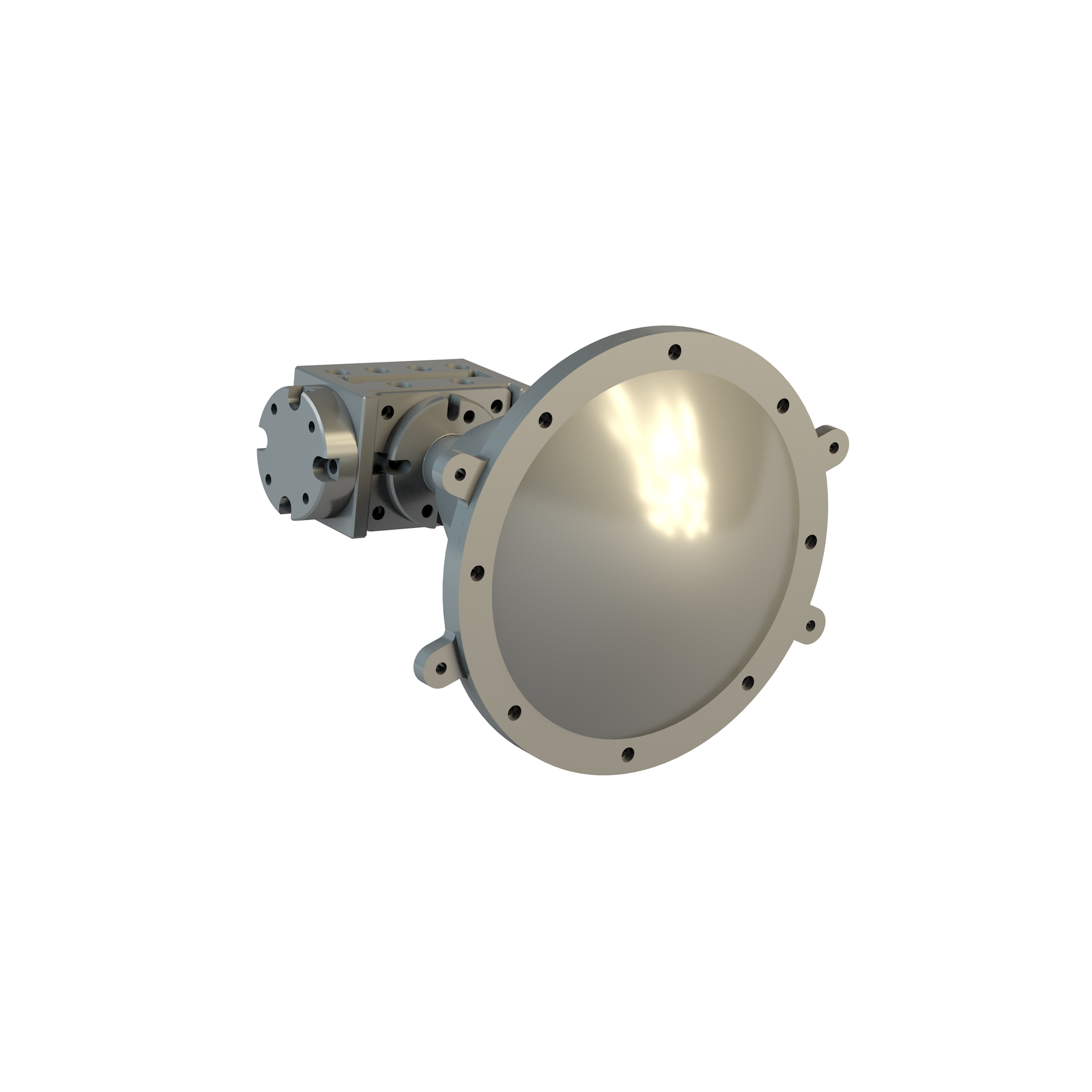

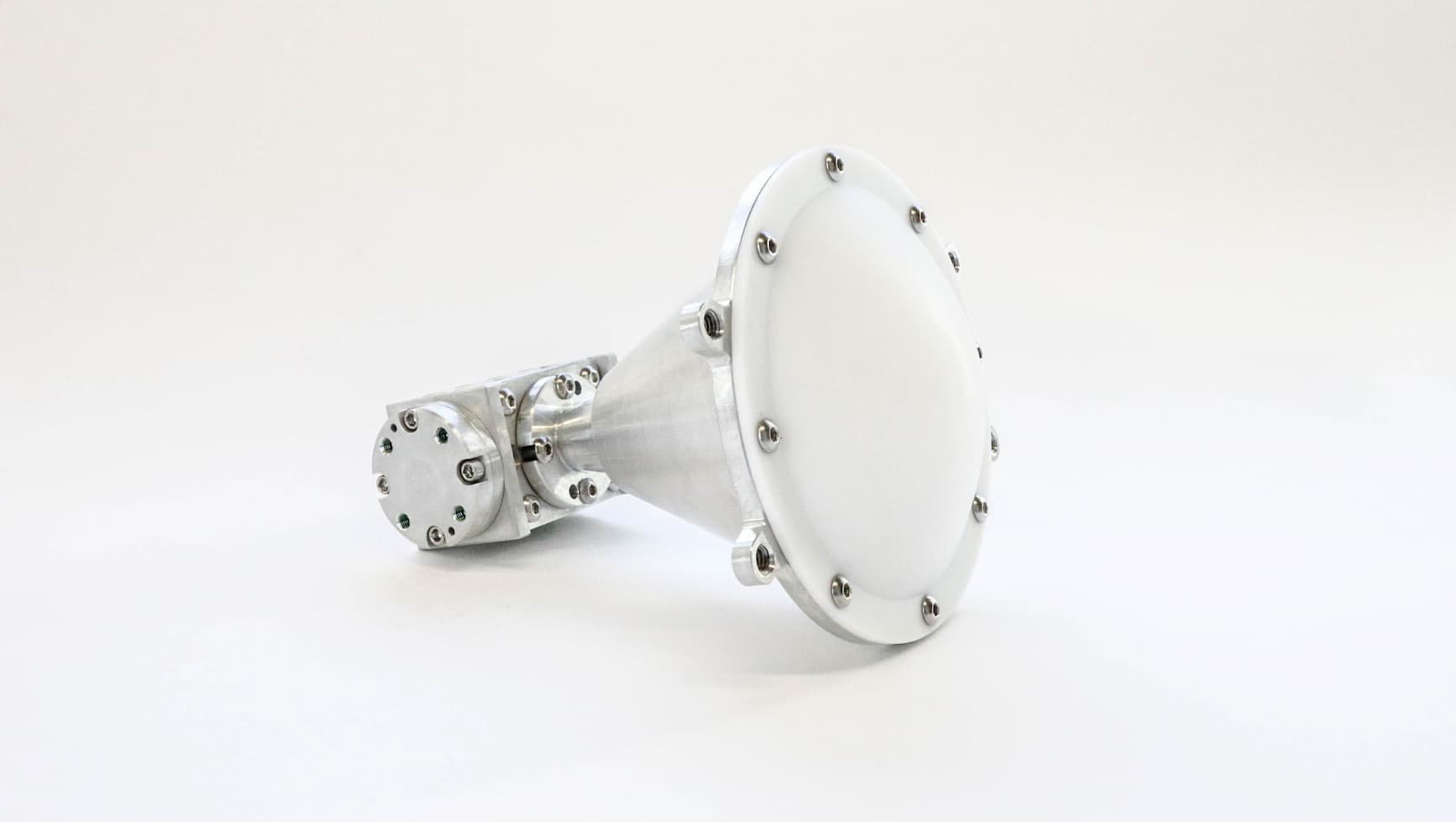

Qバンド衛星システム

データシート
アンテナと受動部品における豊富な経験を活かし、Anteral社は最も厳しい要求を満たす高性能システムを迅速に設計します。
宇宙産業は変化し続けており、より迅速な提案が求められるようになっているため、俊敏性はAnteral社の主要な価値観の一つです。

Anteral社のQバンド衛星システムは2つのポートを備え、二重円偏波に対応するように設計されており、測定された軸比が0.3dB未満という優れた性能を発揮します。
さらに、レンズアンテナはコンパクトでありながら高利得を実現しています。

このシステムはコンパクトな設計のため、小型衛星やニュー・スペース用途に最適です。
これらの用途では、サイズと重量が重要な要素となるからです。
さらに、このシステムには、顧客の要件に合わせてカスタマイズ可能な複数のクランプポイントが備わっています。

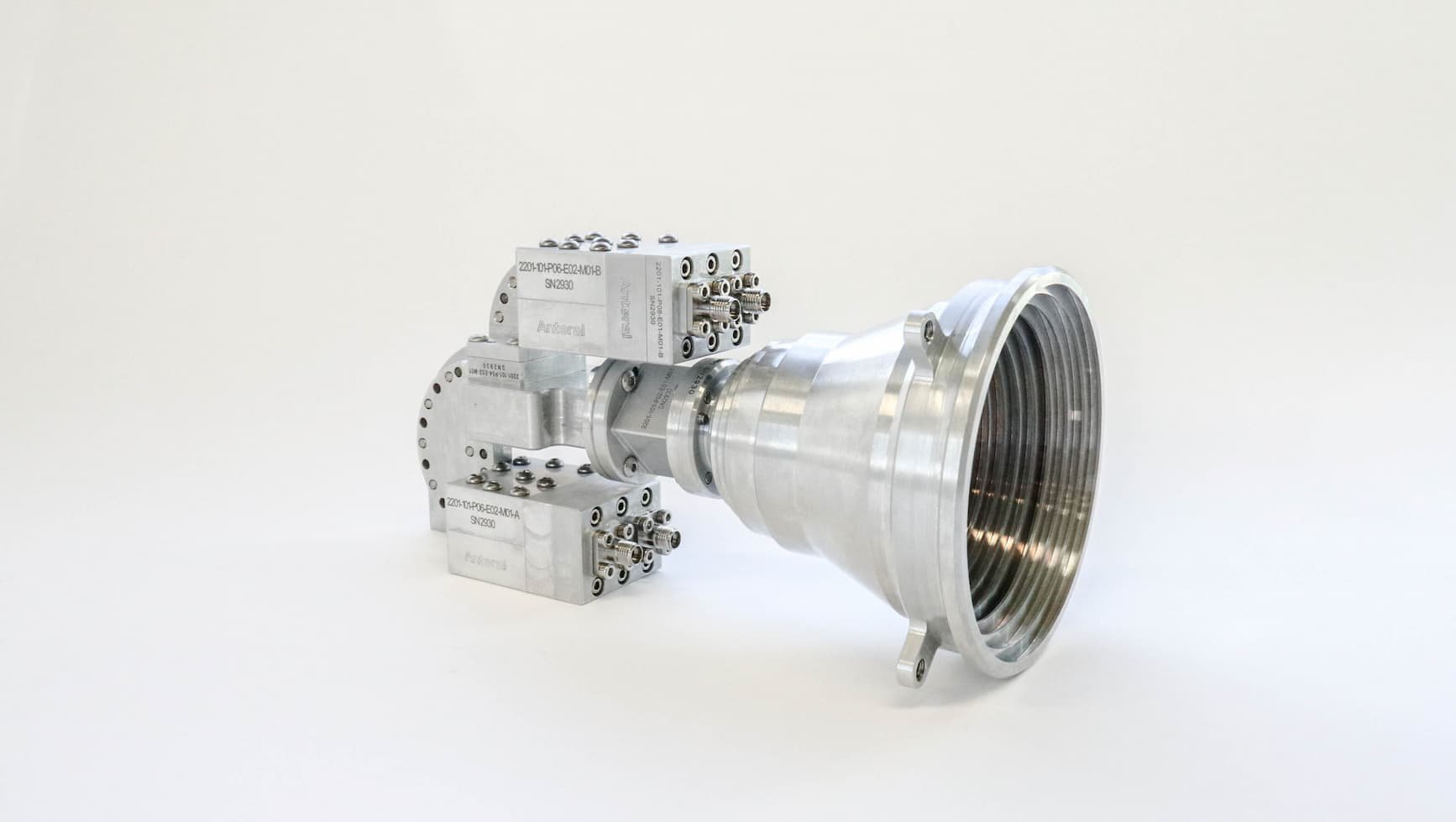

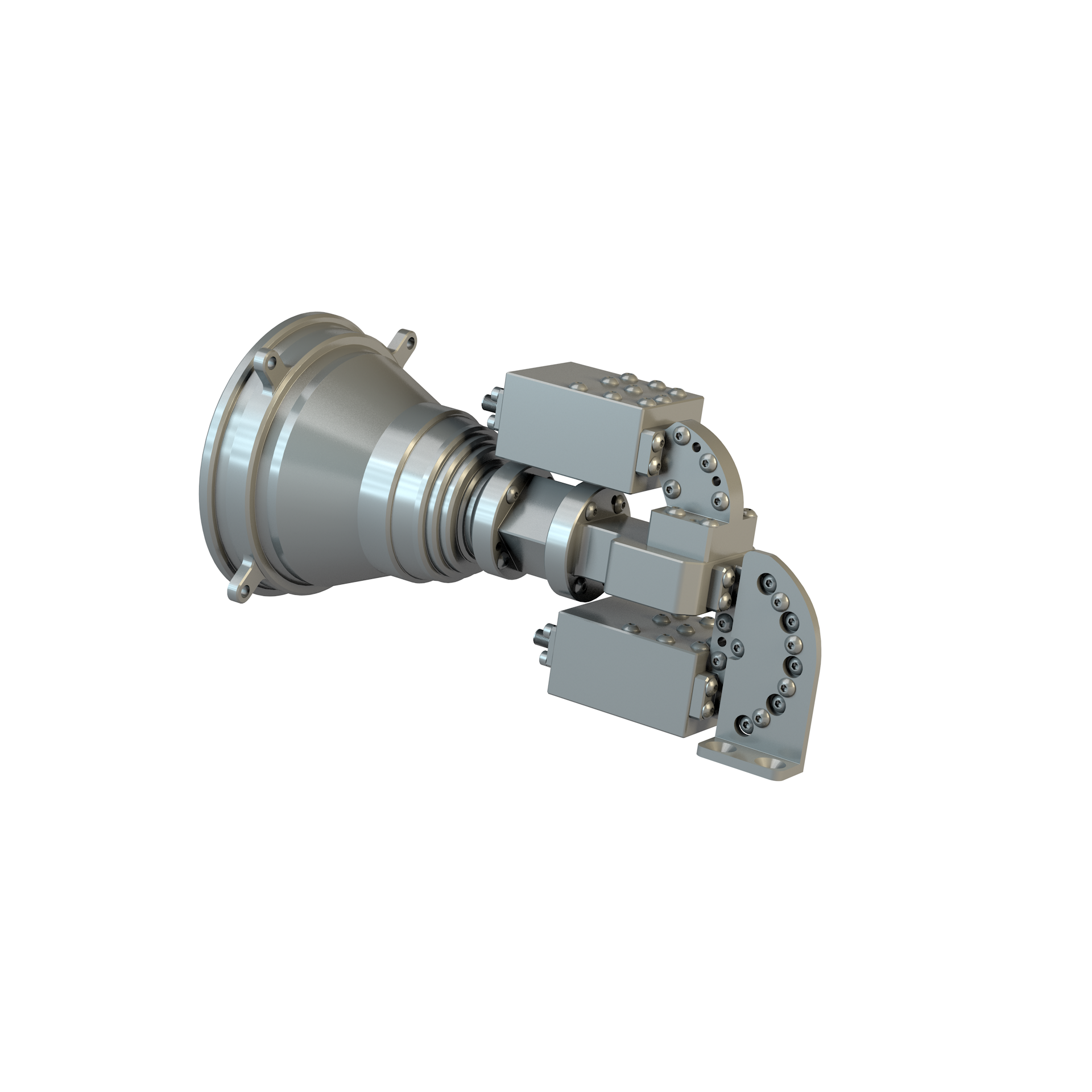

K/Kaバンド衛星システム

データシート
Anteral社独自の革新的な設計手法とRF設計における専門知識を活かし、お客様のさらなる発展を支援するため、高性能システムを機敏かつ柔軟に開発します。

このK/Kaバンドシステムは4つのポートと二重円偏波を備えており、偏波器に採用された革新的な技術のおかげで、測定された軸比は1dB未満となっています。

2Uというコンパクトな設計のため、このシステムはサイズが重要な要素となる小型衛星やニュースペース用途に最適です。
さらに、このシステムには、顧客の要件に合わせてカスタマイズ可能な複数のクランプポイントが備わっています。
