周波数選択面（FSS）
- 主な製品特徴
-
- 75～500GHzまでのカスタム帯域幅

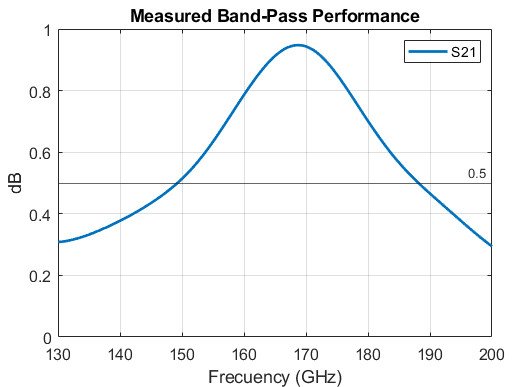

- バンドパスまたはバンドストップ性能
- 狭帯域および広帯域の比帯域幅はそれぞれ最大15%、120%
- 通過帯域での高い透過率 (>85%)
- 阻止帯域での低い透過率 (< 5%)
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- 周波数選択面（FSS）
ANTERAL

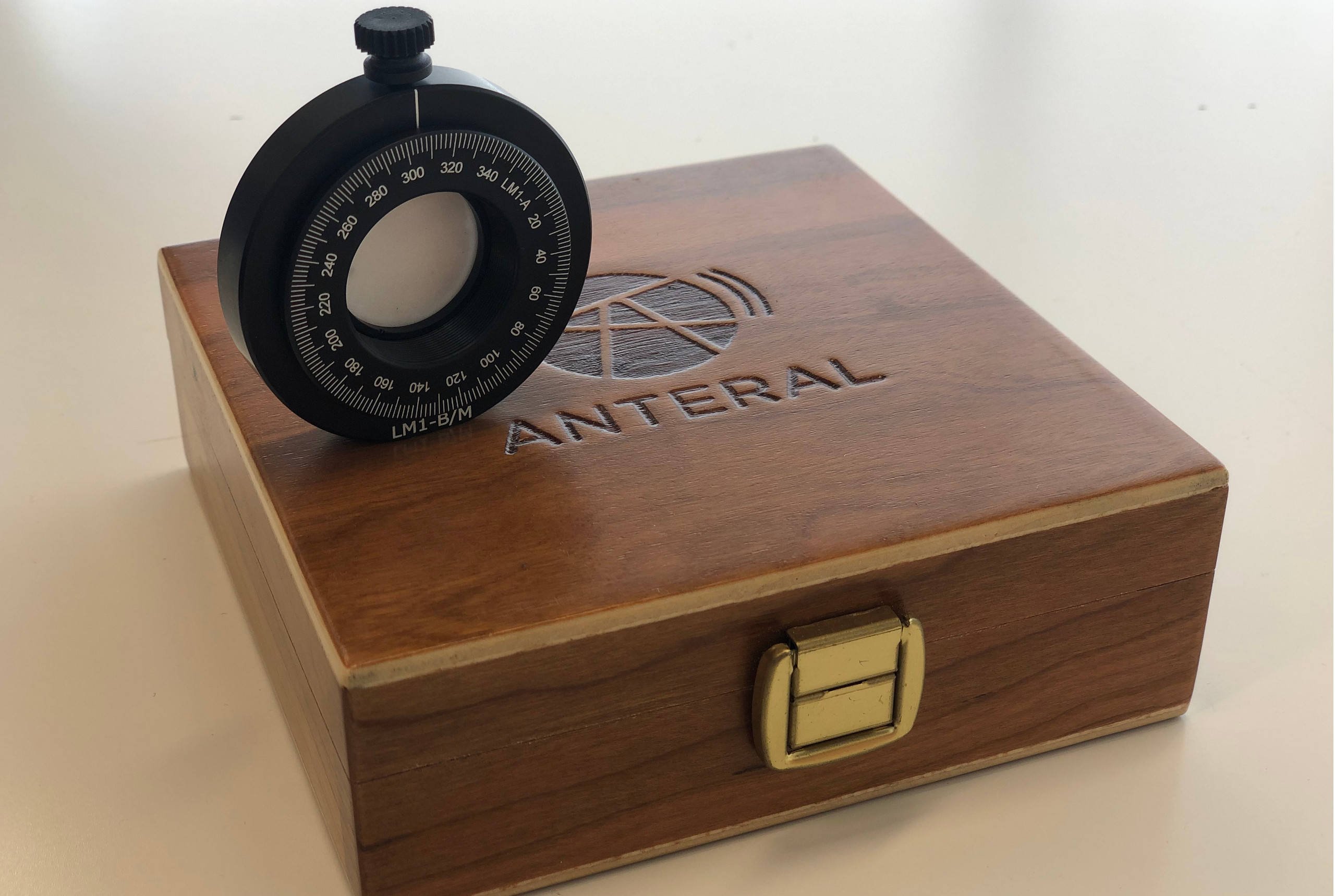

周波数選択面（FSS）

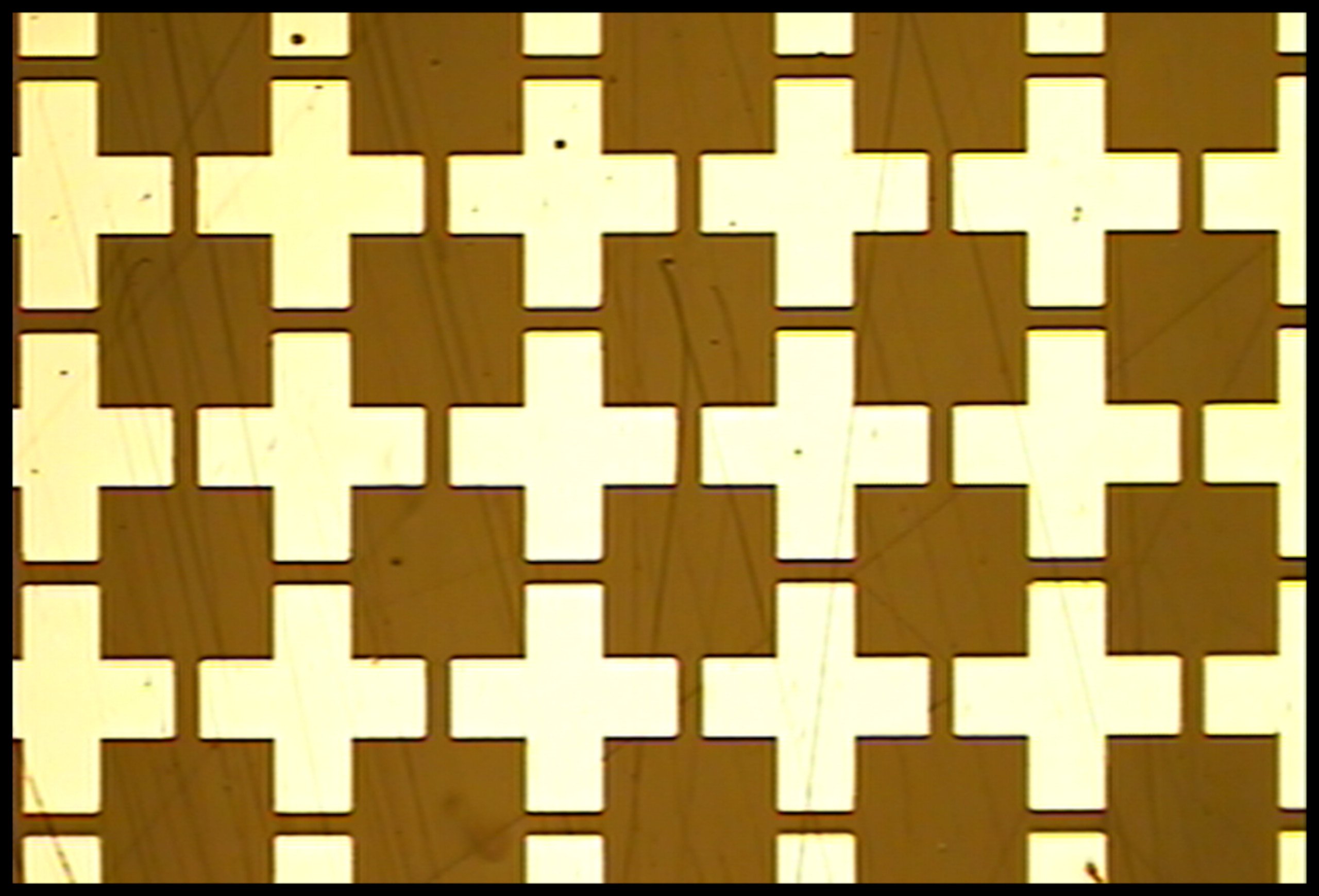

Anteral社の周波数選択面は、顧客の仕様に合わせてカスタム形状に加工された、パターン化されたCu-Auマイクログリッドアレイの単層構造です。
このマイクログリッドアレイは、低誘電率のTHz周波数帯向けに、非常に薄く（135 µm）、柔軟で超低損失な基板上に、フォトリソグラフィープロセスによってパターン形成されます。
FSSは、品質を損なうことなく、高性能ポリメタクリルイミドフォーム製の保護層で覆われています。
FSSは、ミリ波およびテラヘルツシステムにおいて、送受信時の信号フィルタリングやセンシング用途に使用できます。
75GHz～500GHzまでの帯域通過特性または帯域阻止特性をご要望に応じて設定可能です。
Anteral社は、偏光感度を高めたり、ビームを分割したりするためのワイヤーグリッド偏光子、および直線偏光から反射円偏光を生成するための四分の一波長板を提供しています。
製品ラインナップ
Frequency Selective Surfaces（FSS）
| Model | Clear apertura （mm） |
Transmission （％） |
Rejection （％） |
Custom Frequency Band （GHz） |
|---|---|---|---|---|
| FSS-25-P | 23.9 | > 85 | - | 75～500 |
| FSS-25-S | 23.9 | - | < 5 | 75～500 |
| FSS-50-P | 48.3 | > 85 | - | 75～500 |
| FSS-50-S | 48.3 | - | < 5 | 75～500 |
