カセグレン反射システム（CRS）
- 主な製品特徴
-
- 50～600GHz（WR15～WR1.9）
- 各周波数帯域で異なる指向性値
- 最適化されたスピルオーバー効率
- 堅牢な設計
- 特定の指向性値をリクエスト可能
- 低損失
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- カセグレン反射システム（CRS）
ANTERAL
Cassegrain Reflector Systems（CRS）

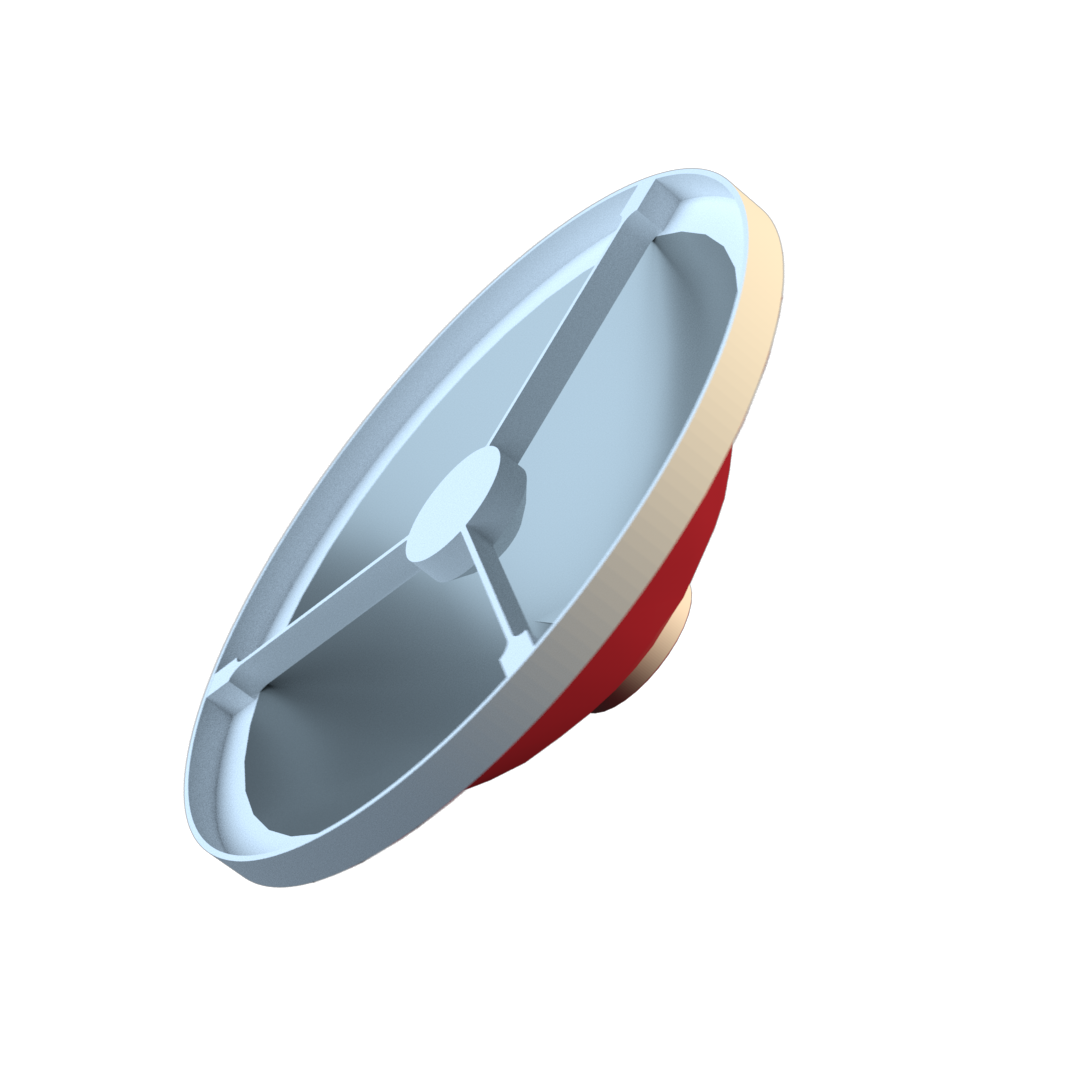

Anteral社のカセグレン反射鏡システム（CRS）は、ピラミッド型フィードホーンアンテナ、主放物面鏡、および副双曲面鏡で構成される高周波放物面アンテナです。
フィードと主鏡は、遮蔽を最小限に抑えつつ、スピルオーバー効率を最大化するように設計されています。
CRSはすべてシングルリニア偏波です。
デュアルリニア偏波も、WR-10までの標準直交モードトランスデューサ（OMT）を使用して利用可能です。

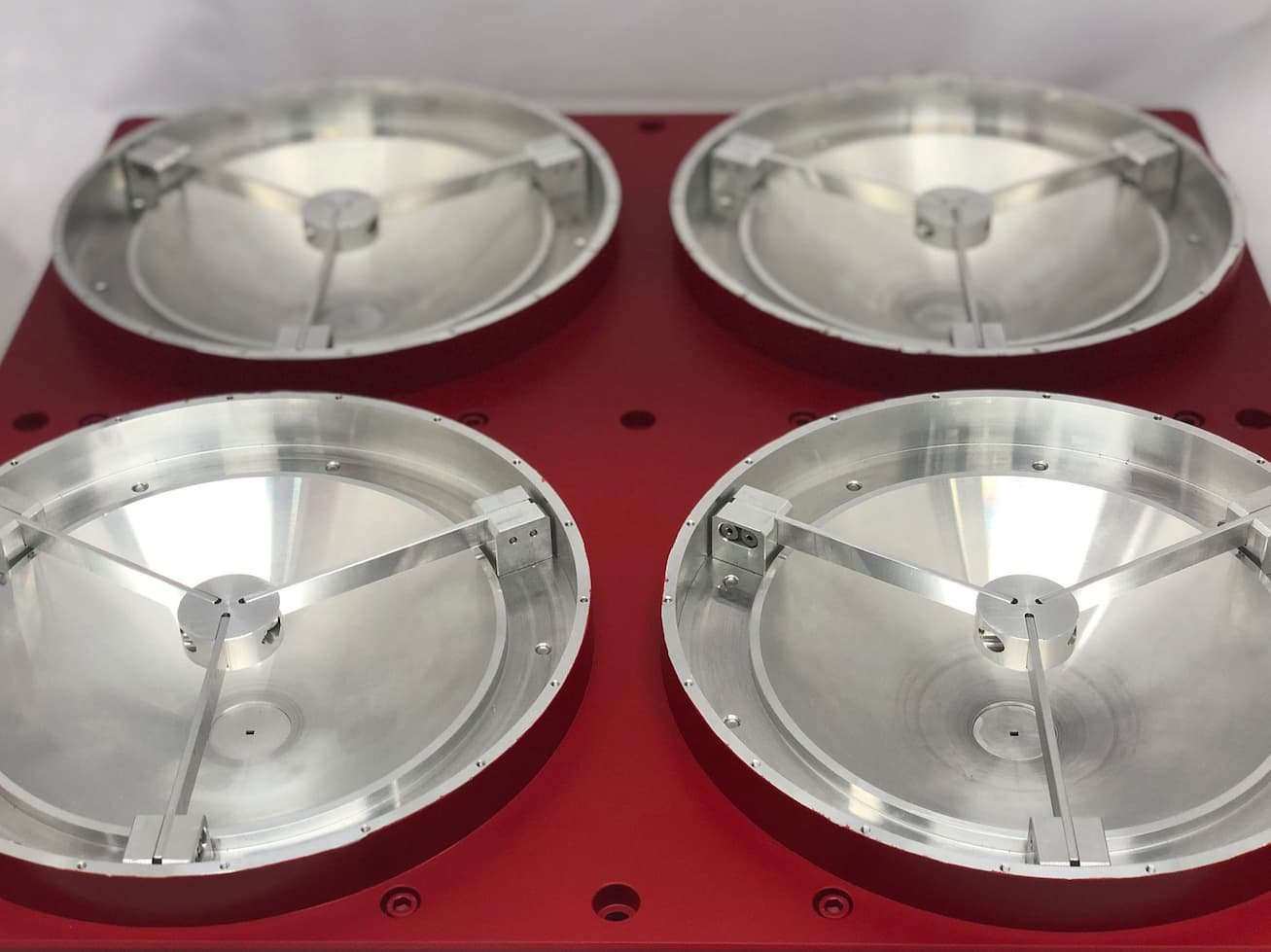

二次ミラーは、最高周波数で最高の反射面が得られるように特別に製造されています。

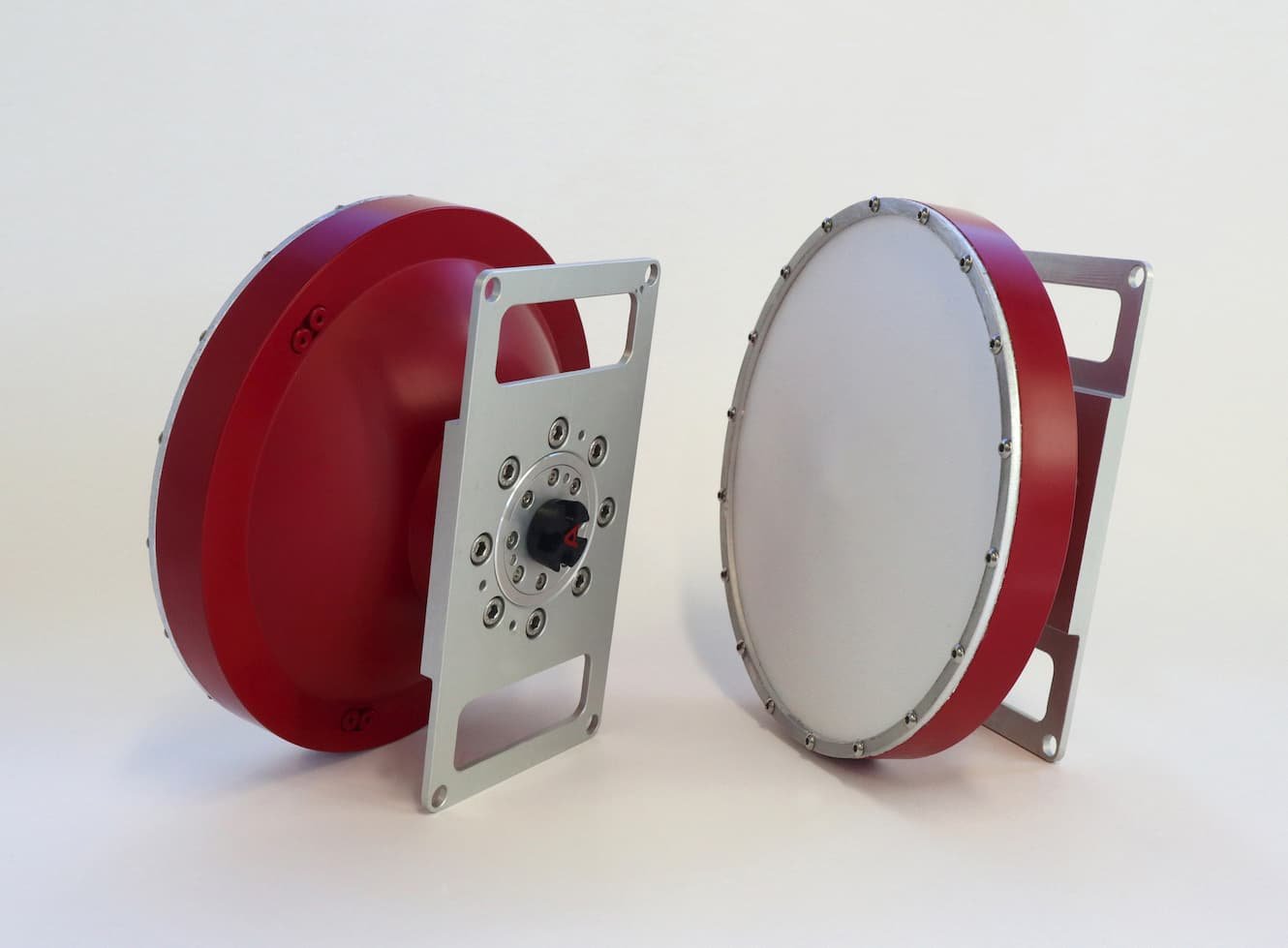

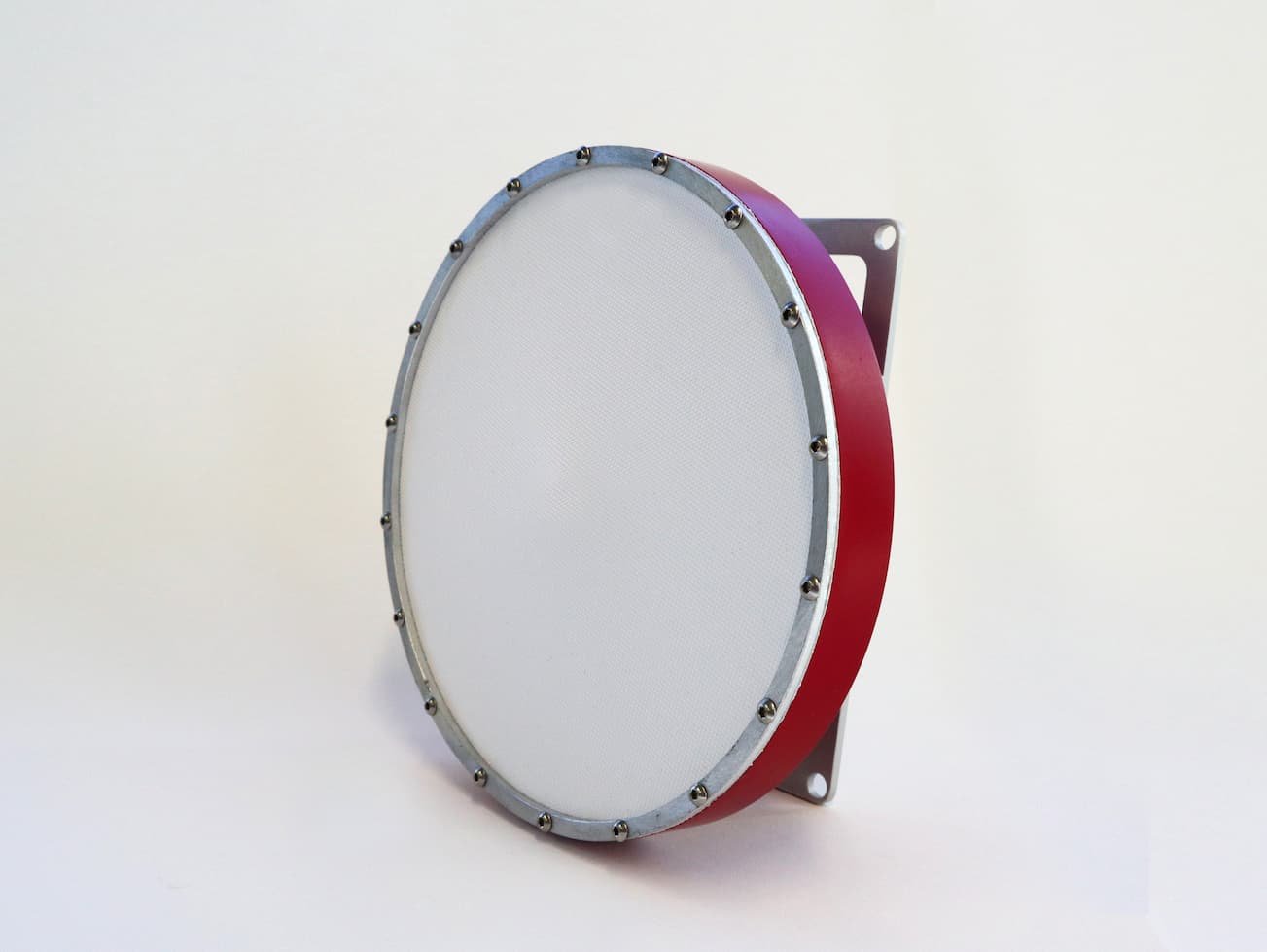

構造全体は堅牢な設計で、屋外用途向けにレドームで覆われています。
CRSは、新しい高周波帯域における大容量データリンクや、最大限のゲインが求められるあらゆるアプリケーションに特に適しています。
Anteral社はカスタムクランプ構造も提供しており、特定の指向性値もご要望に応じて対応可能です。
製品ラインナップ
Cassegrain Reflector Systems（CRS）
| Model | Input Waveguide | Directivity |
|---|---|---|
| CRS-140-WRxx | WR15～WR1.9 | 34～56dBi |
| CRS-240-WRxx | WR15～WR1.9 | 39～61dBi |
| CRS-340-WRxx | WR15～WR1.9 | 42～64dBi |
| CRS-440-WRxx | WR15～WR1.9 | 44～67dBi |
| CRS-520-WRxx | WR15～WR1.9 | 46～68dBi |
