コーナーリフレクターは、レーダー信号を送信機に向けて反射するためによく使用されます。
その高い反射効率により、レーダーシステムのテストや、対象物のレーダー視認性の向上に役立ちます。
一般的なコーナーリフレクターには、互いに直角に交差する金属板で構成された二面角型や三面角型のものがあります。

二面角反射器からの反射は、方位角に敏感です。
円偏波（CP）レーダー信号が関係し、同偏波反射が必要な場合に使用できます。
反射面からの「反射」ごとに、CP信号の偏波方向が反転します。これは方向の変化によるものです。
二面角反射器はCP信号の同偏波反射を生成し、三面角反射器はCP信号の交差偏波反射を生成します。
直線偏波信号は、どちらのタイプの反射器でも偏波を維持します。

円偏波信号の同偏波反射、あるいは直線偏波信号の交差偏波反射を生成する三面体反射器を構築することが可能です。このような「偏光解消」三面体反射器は、多くの場合、波状構造やフィンを用いて特定の位相シフトを生成するように「調整」された反射面を1つ以上備えています。
調整された反射面は、平坦な導電面とは異なる、周波数依存の位相シフトを持つ反射光を提供します。

あらゆるコーナーリフレクタにおいて、「有効面積」とは、入射信号を光源方向へ反射するためにリフレクタの断面積のうちどれだけが使用されるかを示すものです。
正方形の反射面を持つ三面体リフレクタ（図1）の場合、観測者から見た断面積は次のように表されます。

ここで、αは反射面の側縁の長さである。

図1 - 正方形の反射面を持つ三面体コーナーリフレクター

正方形の板で構成された三面体コーナー反射鏡の場合、板の表面は完全に「自己発光」することが示される。
つまり、視線方向から来た光線が板のいずれかの点に当たると、反射光線は他の2枚の板に到達し、視線方向に反射される。
したがって、反射鏡の有効面積は、観測者に見える断面積と等しくなる。

多くの三面体コーナーリフレクターは、正方形ではなく三角形のプレートで構成されています（図2）。このような設計では、断面が三角形になります。
三角形のコーナーリフレクターは、機械的に安定しているため、しばしば好まれます。

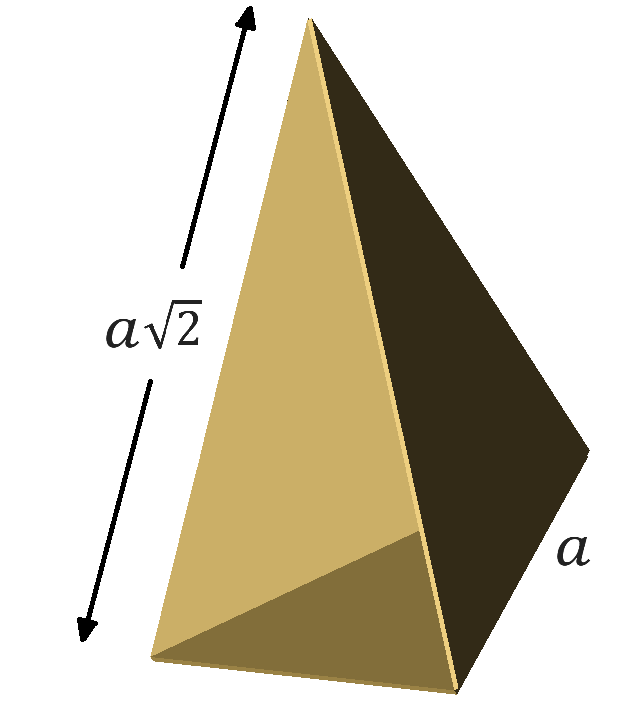

図2 - 典型的な三面体コーナーリフレクターは、正三角形の形状をした断面を持ち、前面の縁の長さはα√2に等しい。

レーダー信号源に提示される断面積は、次式で与えられる。

反射板の表面のうち、自己発光するのは3分の2のみです。
外側の角付近のプレートに入射した光線は、3枚のプレートすべてに当たるわけではないため、信号源に反射されません。
したがって、反射板の有効面積は次のようになります。

反射板の表面のうち、自己発光するのは3分の2のみです。
幾何光学を用いると、完全に構築された三面体反射板の理論的なレーダー断面積（RCS）は次のように計算できることが示される。

ここでλは信号の波長である。

式4は、反射信号がすべてコヒーレントに加算される（顕著な回折効果や位相誤差、振幅誤差がない）という仮定に基づいています。また、波長が側縁の長さの10分の1よりはるかに小さいことも仮定しています。
実際には、反射板の端部における電界歪み、表面の不完全性、またはプレートの向きが直交からずれることによってRCSが減少する可能性があります。
その結果、実際のRCSは式4で示される最大値よりも大幅に小さくなる可能性があります。

前面の長さが10インチ（側面の長さが7.07インチ）の三角形の三面体コーナー反射器の計算された最大RCSを図3に示します。
反射器の有効面積は約0.02m²です。
コーナー反射器のRCSは周波数に依存する量であり、通常は有効面積の数百倍または数千倍になります。

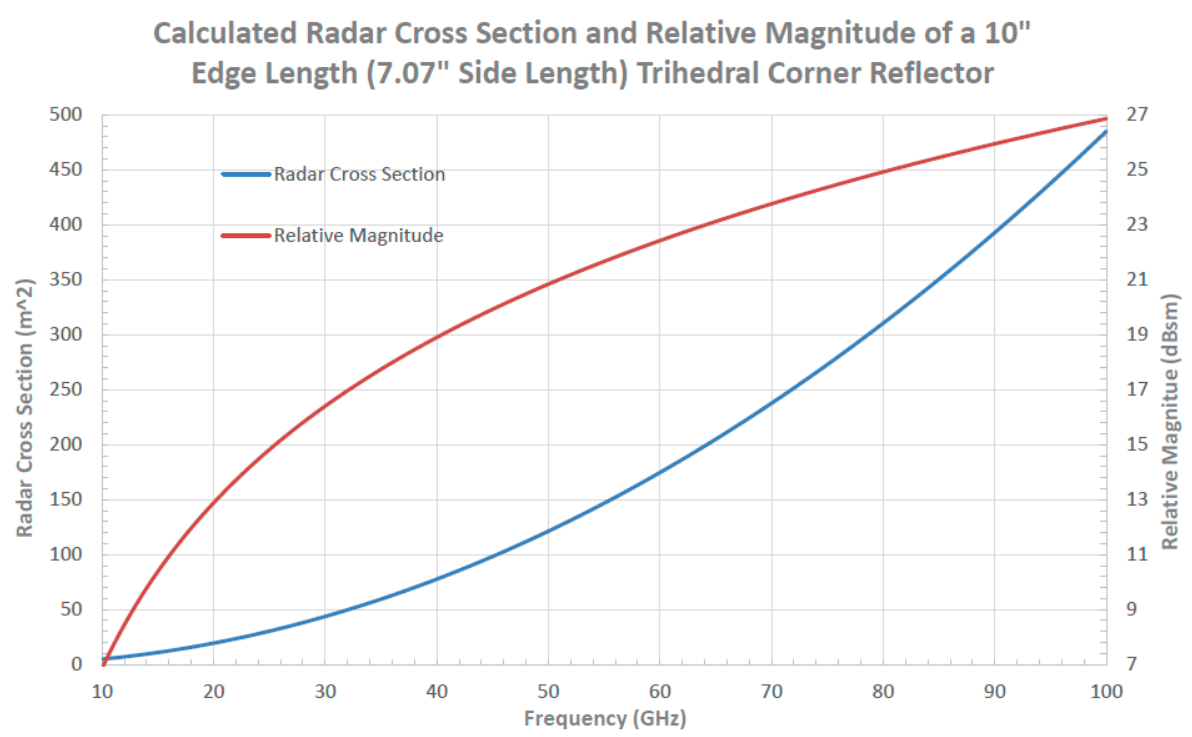

図3 - 三角形の三面体コーナーリフレクターについて計算された最大RCS。単位は平方メートル（青）と1平方メートルあたりのdB値（赤）です。

コーナーリフレクターのRCSは、その有効面積の数千倍にもなることがあります。
この理由については、RCSの定義と、レーダーが受信する反射電力の計算方法に説明があります。
電力密度1W/m²の入射波を照射されたRCS（レーダー反射断面積）1m²の物体は、レーダーに対しては、あたかもレーダー信号の1Wを全方向に均等に再放射しているかのように見えます。
コーナーリフレクターは、反射信号の大部分をレーダーシステムに向けて集中させることで、有効面積の何倍ものレーダー断面積（RCS）を生み出します。

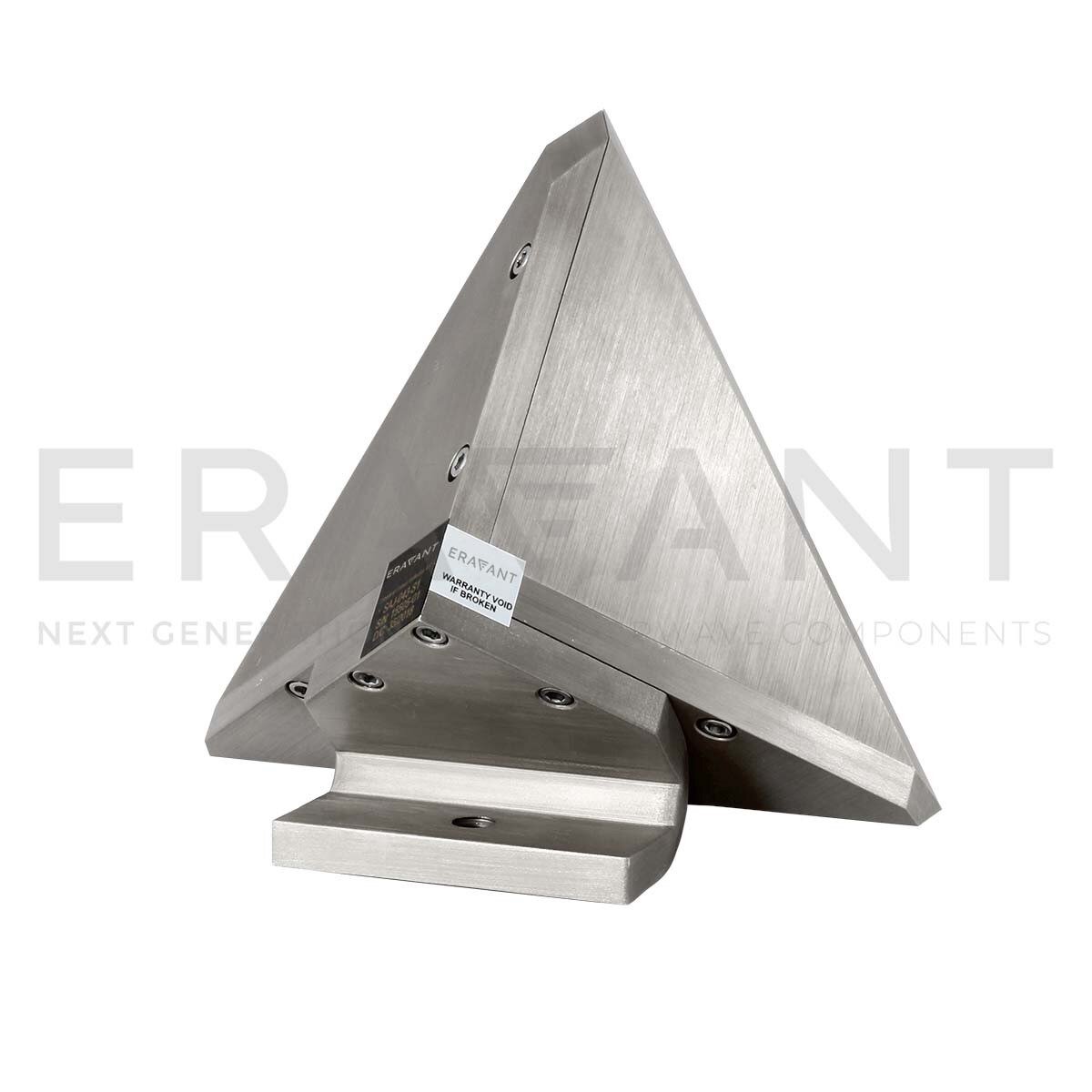

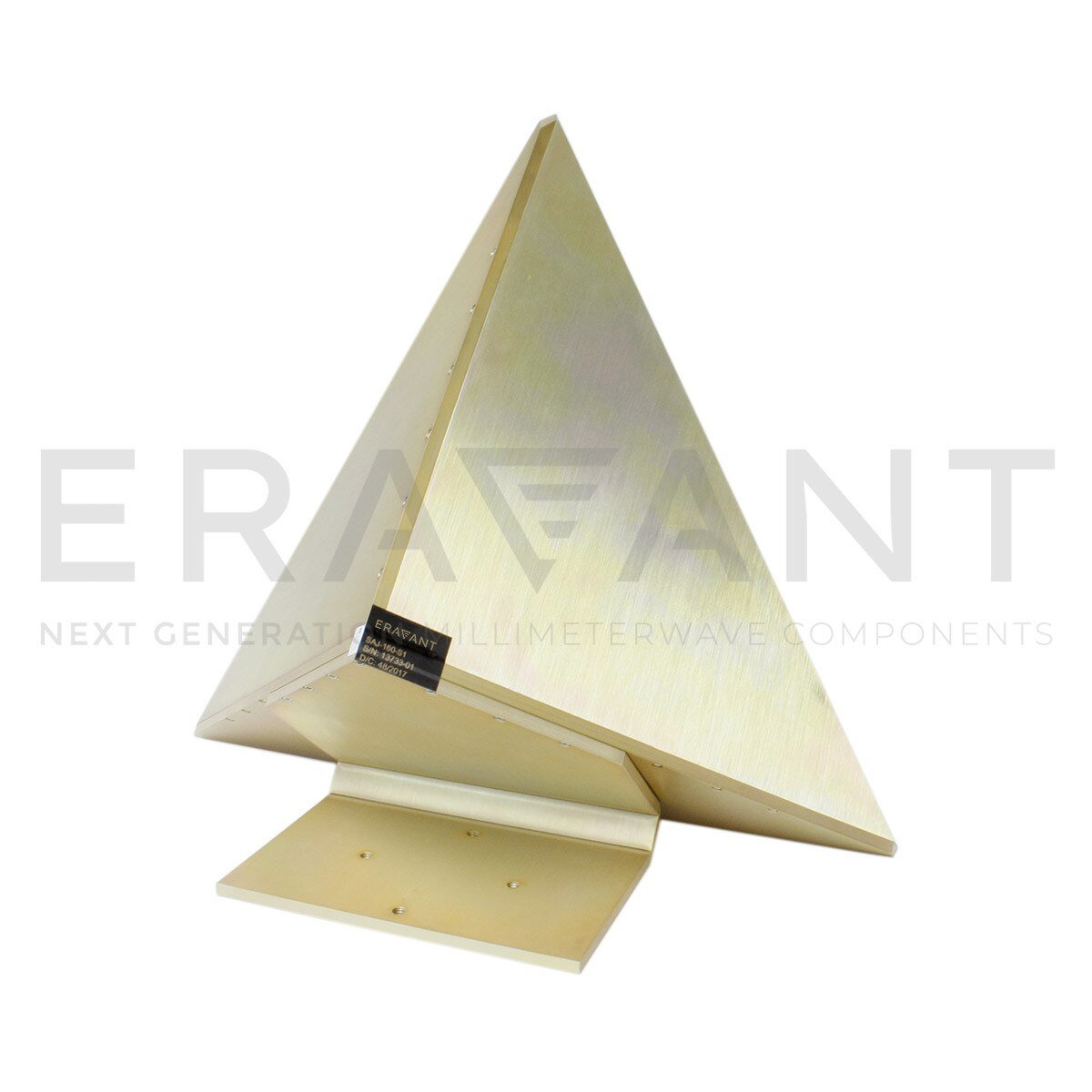

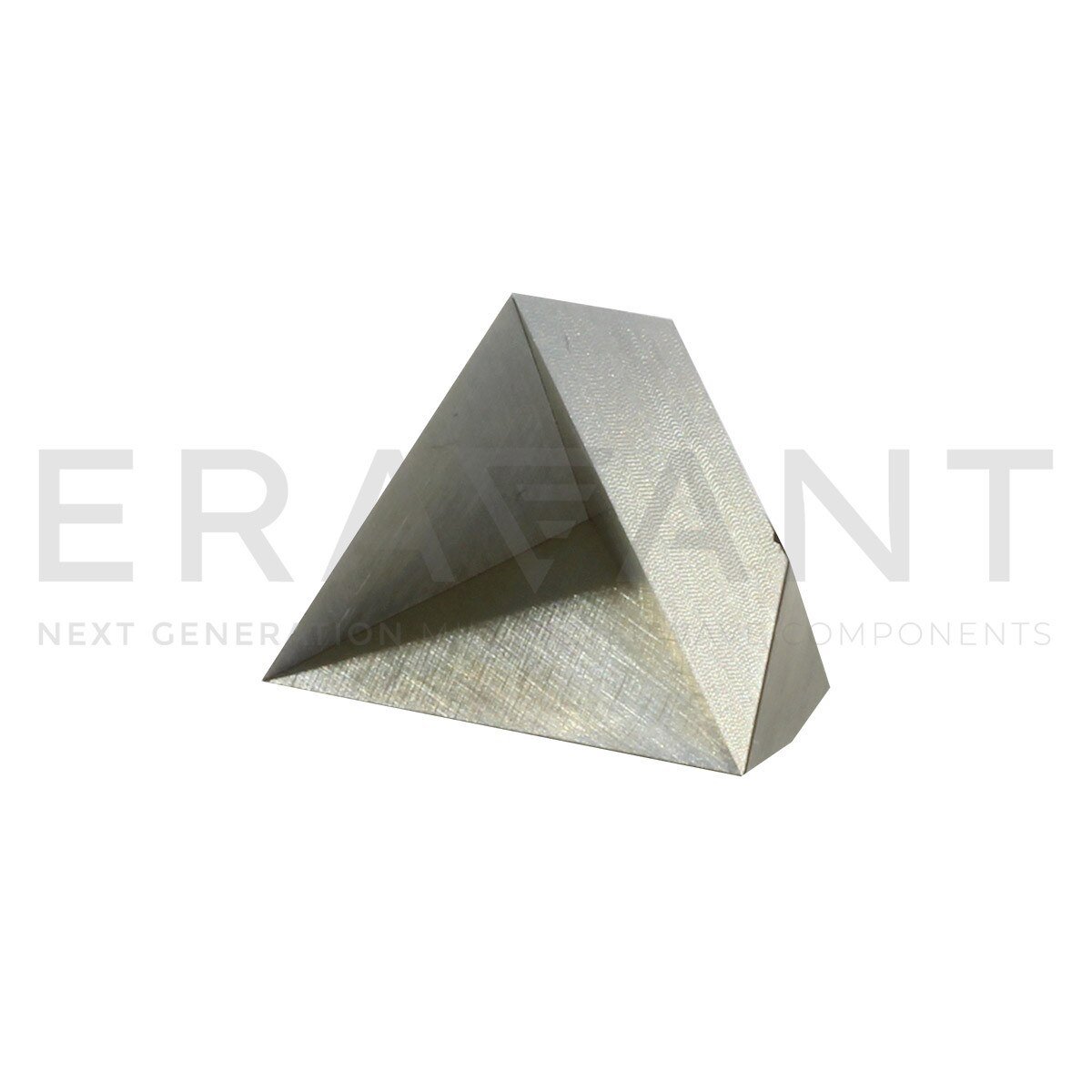

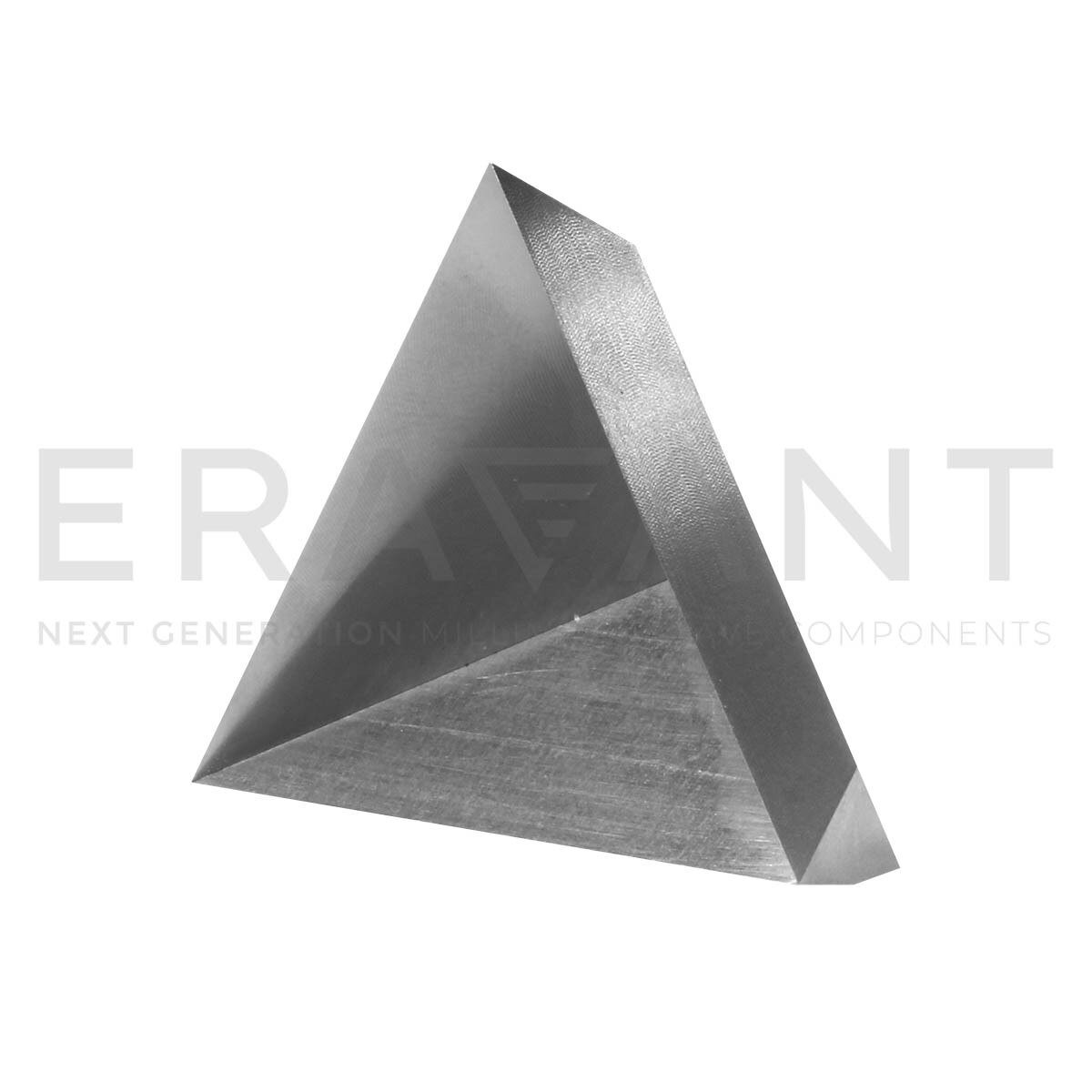

Eravant社は、標準製品として三角形の三面体コーナーリフレクターを各種取り揃えています。
頑丈なアルミニウム構造に耐久性のある化学皮膜仕上げが施されています。
前面の長さは1.8インチから16インチまで対応可能です。特注リフレクターの設計も承ります。
