コニカルゲインホーンアンテナ（円形導波管）
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- コニカルゲインホーンアンテナ（円形導波管）
Custom Microwave Inc.
- データシート
- CCHOxx(S/R)

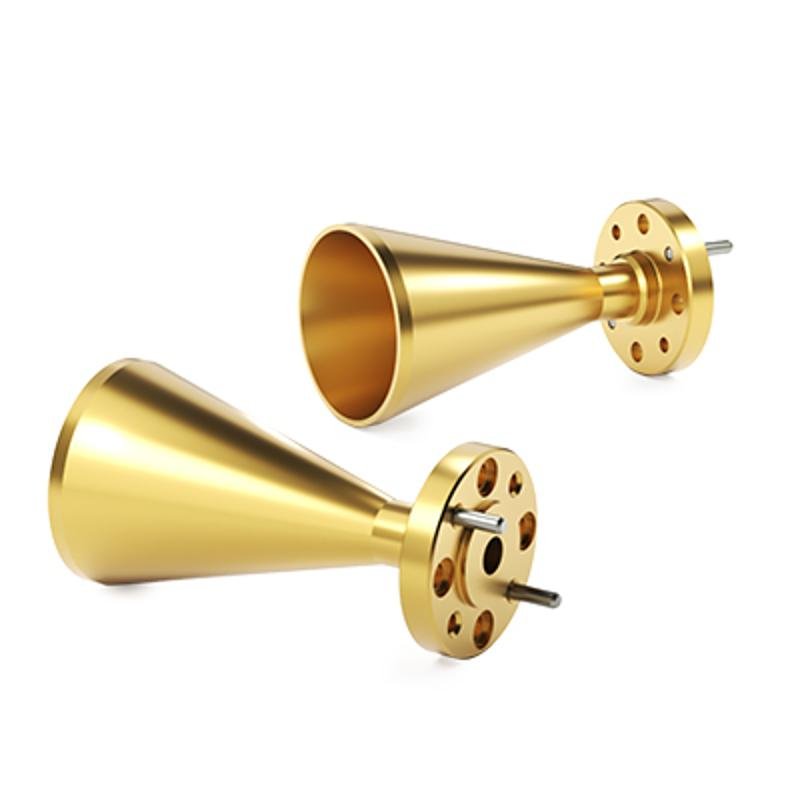

円形ホーン（円形入力）
VITESSE社の円形導波管入力のコニカルゲインホーンアンテナを取り扱っております。
周波数は18GHz～325GHzまでカバーします。
円形ホーンは航空宇宙産業において幅広い用途があり、CMiは最高品質のアンテナを提供できることを誇りに思っています。
各ホーンはマンドレル上で精密に電鋳され、金メッキが施されています。
これらのホーンは、最大反射損失とゲインが20～23dBの範囲です。
ゲイン値の異なるホーンも特注で承ります。
円形ホーンは、入力直径0.039インチから0.455インチまでご用意しております。
製品ラインナップ
CCHOxx(S/R)
| Model | WR | Frequency （GHz） |
Max VSWR | Aperture - D1 （in） |
Input - D2 （in） |
Length - L （in） |
Flange |
|---|---|---|---|---|---|---|---|
| CCHO42S | 42 | 18～26.5 | 1.1:1 | 2.300 | 0.455 | 4.000 | S 0.875 |
| CCHO28S | 28 | 26.5～40 | 1.1:1 | 1.800 | 0.315 | 3.300 | S 0.750 |
| CCHO22R | 22 | 33～50 | 1.1:1 | 1.440 | 0.251 | 2.700 | R 1.125 |
| CCHO19R | 19 | 40～60 | 1.1:1 | 1.180 | 0.211 | 2.250 | R 1.125 |
| CCHO15R | 15 | 50～75 | 1.1:1 | 0.950 | 0.166 | 1.900 | R 0.750 |
| CCHO12R | 12 | 60～90 | 1.1:1 | 0.784 | 0.137 | 1.600 | R 0.750 |
| CCHO10R | 10 | 75～110 | 1.1:1 | 0.643 | 0.113 | 1.300 | R 0.750 |
| CCHO8R | 8 | 90～140 | 1.1:1 | 0.514 | 0.090 | 1.100 | R 0.750 |
| CCHO6R | 6 | 110～175 | 1.1:1 | 0.418 | 0.073 | 0.900 | R 0.750 |
| CCHO5R | 5 | 140～220 | 1.1:1 | 0.328 | 0.058 | 0.750 | R 0.750 |
| CCHO4R | 4 | 170～260 | 1.1:1 | 0.276 | 0.049 | 0.650 | R 0.750 |
| CCHO3R | 3 | 220～325 | 1.1:1 | 0.218 | 0.039 | 0.550 | R 0.750 |
