円形ホーン（矩形入力）

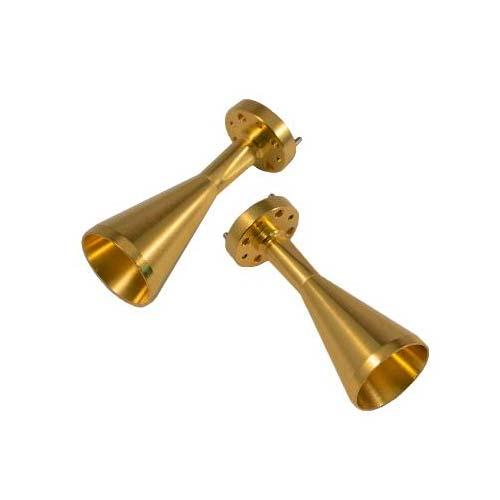

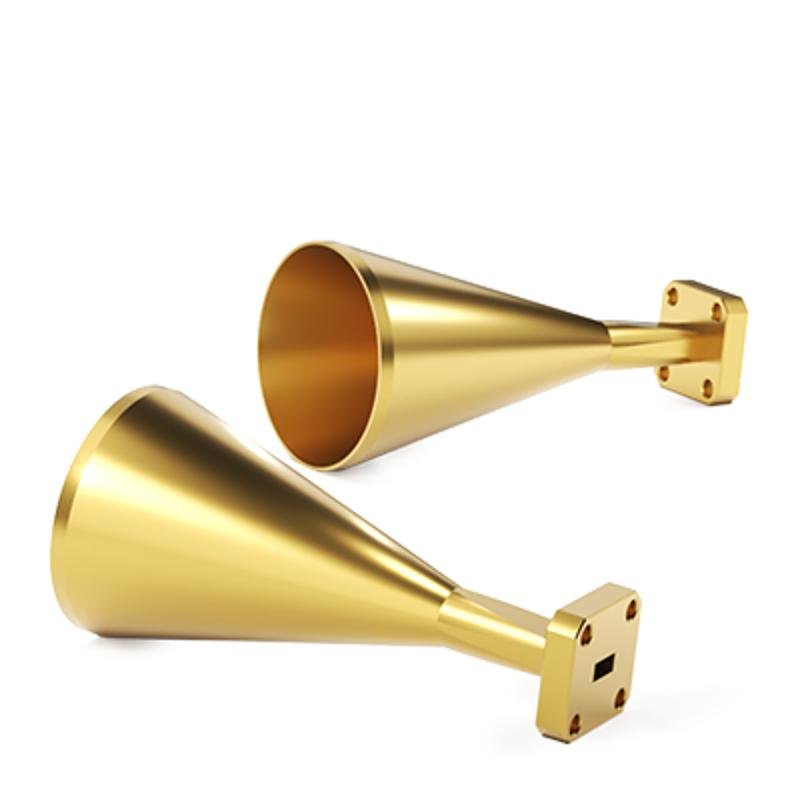

VITESSE社のマイクロ波帯からテラヘルツ帯までの円錐型コニカルゲインホーンアンテナを取り揃えております。
ゲインは通常20～25dBのモノから、10dB、15dBやその他の指定も可能です。
円形ホーンは航空宇宙産業において幅広い用途があり、CMiは最高品質のこれらのアンテナを提供できることを誇りに思っています。
各ホーンはマンドレル上で精密に電鋳され、金メッキが施されています。
これらのホーンは、最大反射損失とゲインが20～23dBの範囲です。
ゲイン値の異なるホーンは特注で承ります。
長方形ホーンはWR3からWR42までのサイズをご用意しています。
製品ラインナップ
RCHOxx(S/R)
| Model | WR | Frequency （GHz） |
Max VSWR | WG A DIM （in） |
WG B DIM （in） |
Aperture - D1 （in） |
Length - L （in） |
Flange |
|---|---|---|---|---|---|---|---|---|
| RCHO42S | 42 | 18～26.5 | 1.1:1 | 0.4200 | 0.1700 | 2.300 | 5.000 | S 0.875 |
| RCHO28S | 28 | 26.5～40 | 1.1:1 | 0.2800 | 0.1400 | 1.800 | 4.200 | S 0.750 |
| RCHO22R | 22 | 33～50 | 1.1:1 | 0.2240 | 0.1120 | 1.440 | 3.200 | R 1.125 |
| RCHO19R | 19 | 40～60 | 1.1:1 | 0.1880 | 0.0940 | 1.180 | 3.050 | R 1.125 |
| RCHO15R | 15 | 50～75 | 1.1:1 | 0.1480 | 0.0740 | 0.950 | 2.400 | R 0.750 |
| RCHO12R | 12 | 60～90 | 1.1:1 | 0.1220 | 0.0610 | 0.784 | 2.050 | R 0.750 |
| RCHO10R | 10 | 75～110 | 1.1:1 | 0.1000 | 0.0500 | 0.643 | 1.400 | R 0.750 |
| RCHO8R | 8 | 90～140 | 1.1:1 | 0.0800 | 0.0400 | 0.514 | 1.400 | R 0.750 |
| RCHO6R | 6 | 110～175 | 1.1:1 | 0.0650 | 0.0325 | 0.418 | 1.150 | R 0.750 |
| RCHO5R | 5 | 140～220 | 1.1:1 | 0.0510 | 0.0255 | 0.328 | 0.900 | R 0.750 |
| RCHO4R | 4 | 170～260 | 1.1:1 | 0.0430 | 0.0215 | 0.276 | 0.750 | R 0.750 |
| RCHO3R | 3 | 220～325 | 1.1:1 | 0.0340 | 0.0170 | 0.218 | 0.650 | R 0.750 |
