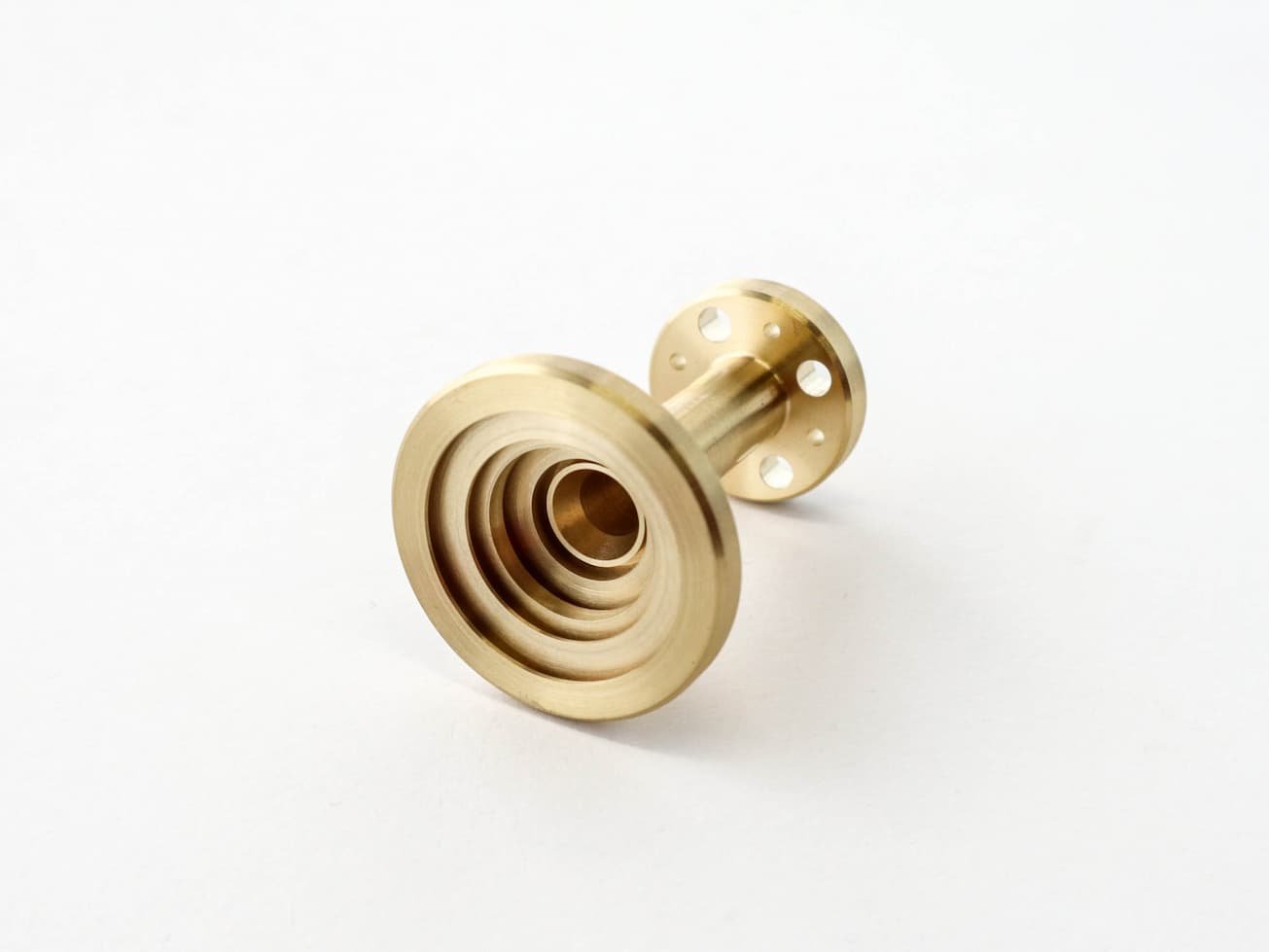

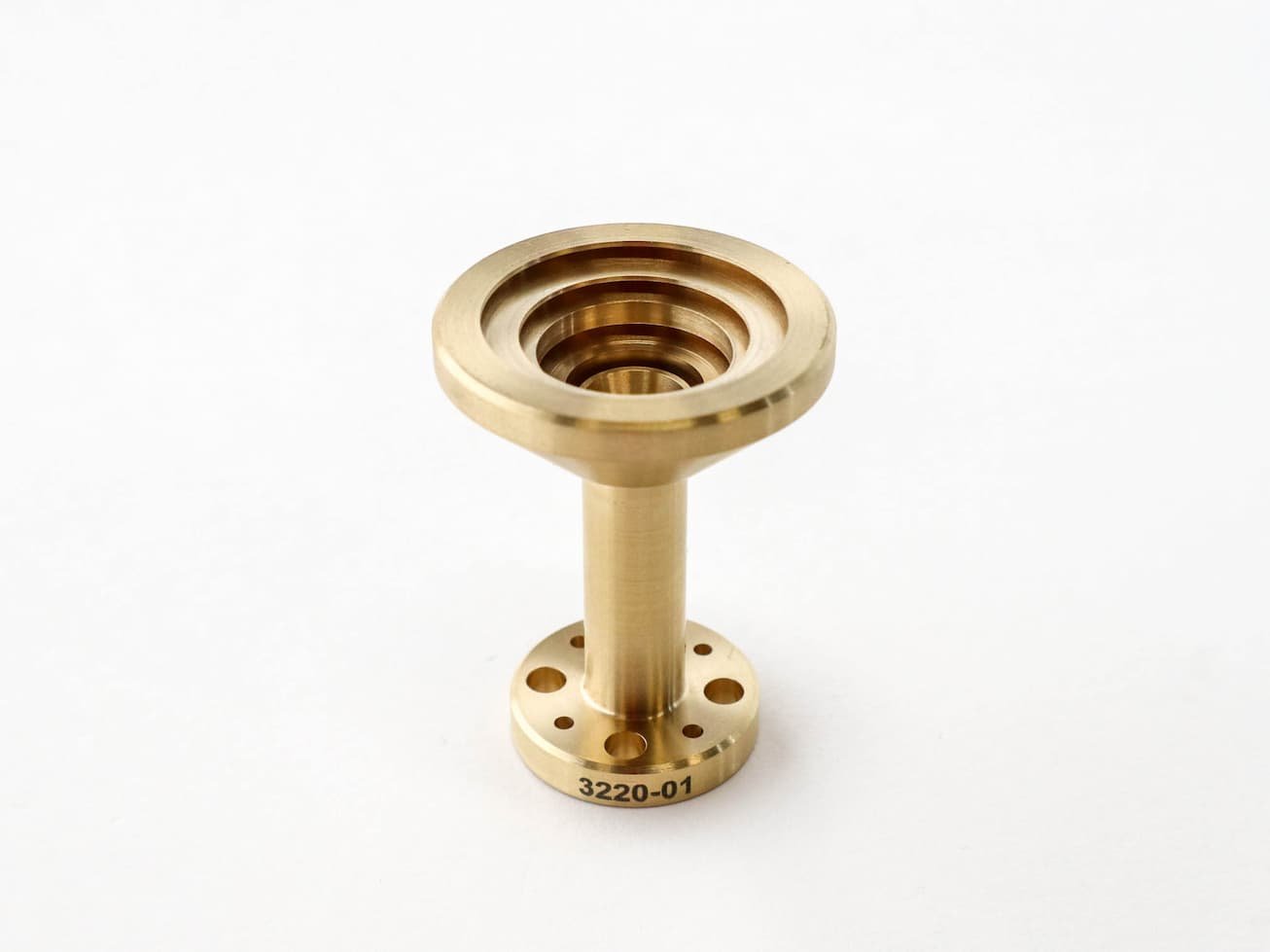

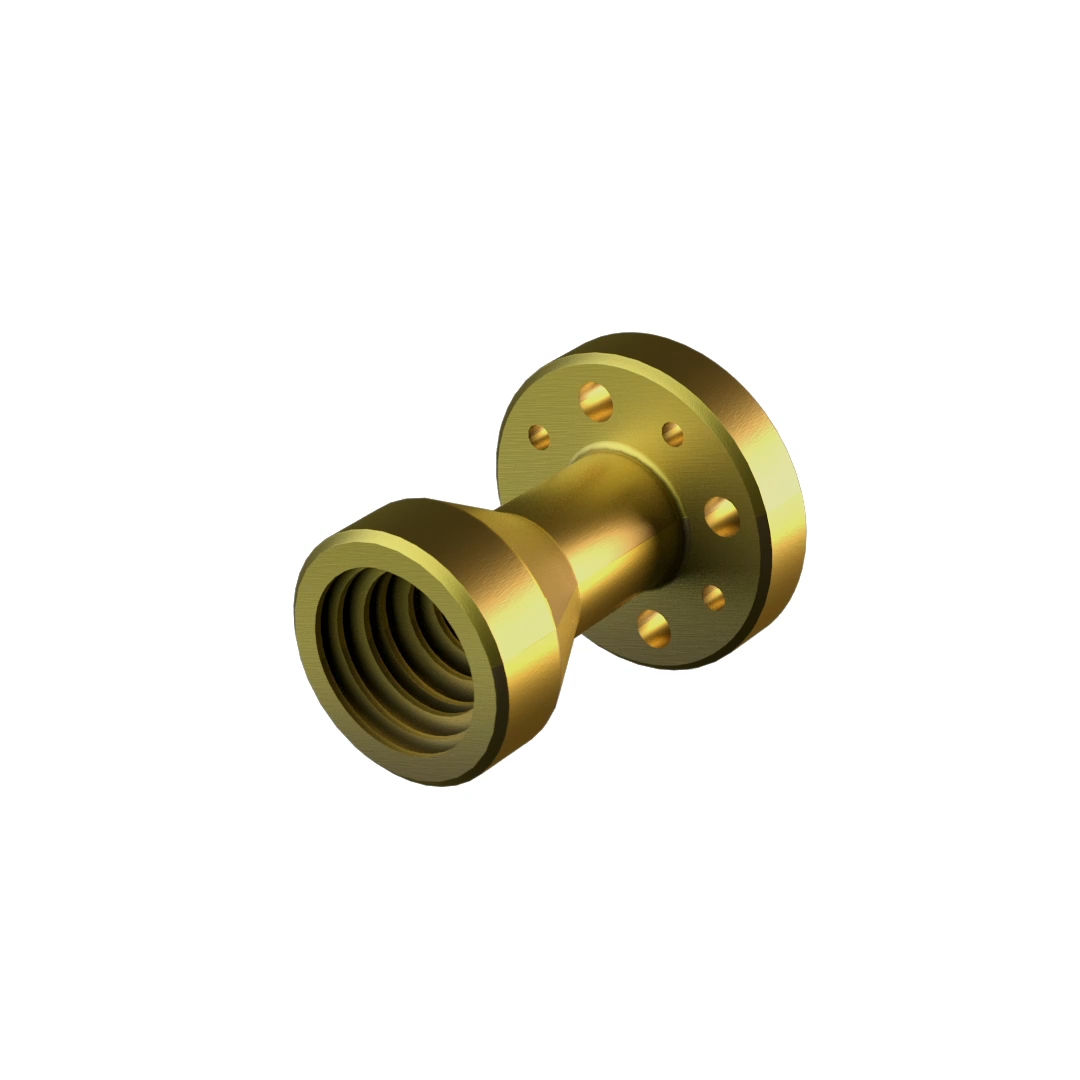

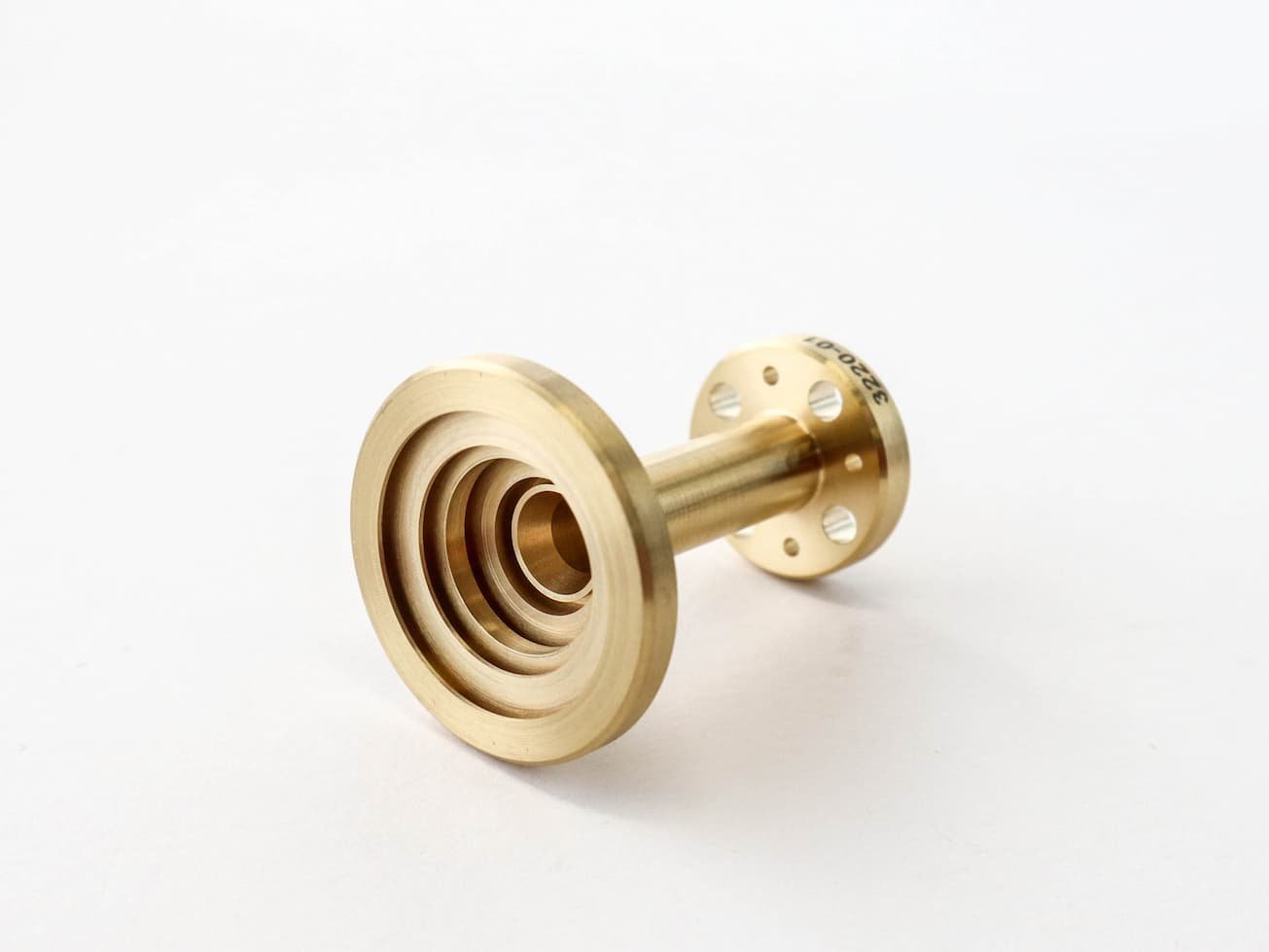

スカラーフィードホーンアンテナ（SFHA）
- 主な製品特徴
-
- 高性能フィードホーン
- 18～110GHz（WR42～WR10）
- 公称ミッドバンドゲイン：12dBi、15dBi、18dBi
- 低VSWRおよび低サイドローブレベル
- カスタム仕様もご要望に応じて対応可能
- 直線偏波と円偏波の両方をサポートする円形導波管
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- スカラーフィードホーンアンテナ（SFHA）
ANTERAL
- データシート
- scalar-feed-horn
Scalar Feed Horn Antennas（SFHA）
Anteral社のスカラーフィードホーンアンテナ（SFHA）は、18GHz～110GHzまでの異なる周波数帯域で動作します。
SFHAの種類に応じて、アンテナは18dBi、15dBi、および12dBiの指向性を提供します。
SFHAは、直線偏波と円偏波の両方をサポートする円形導波管を備えています。
直線偏波のみをサポートする矩形導波管ポート構成は、Anteral社製の円形-矩形変換（CRWT）を使用することで実現可能です。
二重線形偏波オプション、二重線形偏波スカラーフィードホーンアンテナ（DLPSFHA）は高性能な直交モードトランスデューサー（OMT）、そして二重円偏波オプションの二重円偏波スカラーフィードホーンアンテナ（DCPSFHA）の偏光子（POL）、さらに、Anteral社はお客様のあらゆるご要望にお応えできるよう、特注デザインサービスも提供しています。
Anteral社が提供しているスタンダードゲインホーンアンテナ(SGH)、レンズホーンアンテナ(LHA)、平凸型テフロンレンズを使用することで、最小限のサイズで高い利得を実現しています。
製品ラインナップ
Scalar Feed Horn Antennas (SFHA)
| Model | Frequency （GHz） |
S11 （dB） |
Directivity, Typ（dBi） |
|---|---|---|---|
| SFHA-10-WR42 | 18～26.5 | -23 | 12.3 |
| SFHA-18-WR42 | 18～26.5 | -23 | 19.4 |
| SFHA-10-WR28 | 26.5～40 | -23 | 11.7 |
| SFHA-15-WR28 | 26.5～43.5 | -23 | 16 |
| SFHA-18-WR28 | 26.5～40 | -23 | 19.4 |
| SFHA-15-WR22 | 33～50 | -23 | 15.1 |
| SFHA-17-WR19 | 40～60 | -23 | 16.9 |
| SFHA-13-WR19 | 40～60 | -23 | 12.7 |
| SFHA-17-WR15 | 50～75 | -23 | 17 |
| SFHA-13-WR15 | 50～75 | -23 | 12.5 |
| SFHA-18-WR12 | 60～90 | -23 | 17.9 |
| SFHA-17-WR12 | 60～90 | -23 | 17.2 |
| SFHA-13-WR12 | 60～90 | -23 | 12.6 |
| SFHA-17-WR10 | 75～110 | -23 | 16.9 |
| SFHA-13-WR10 | 75～110 | -23 | 13.2 |
