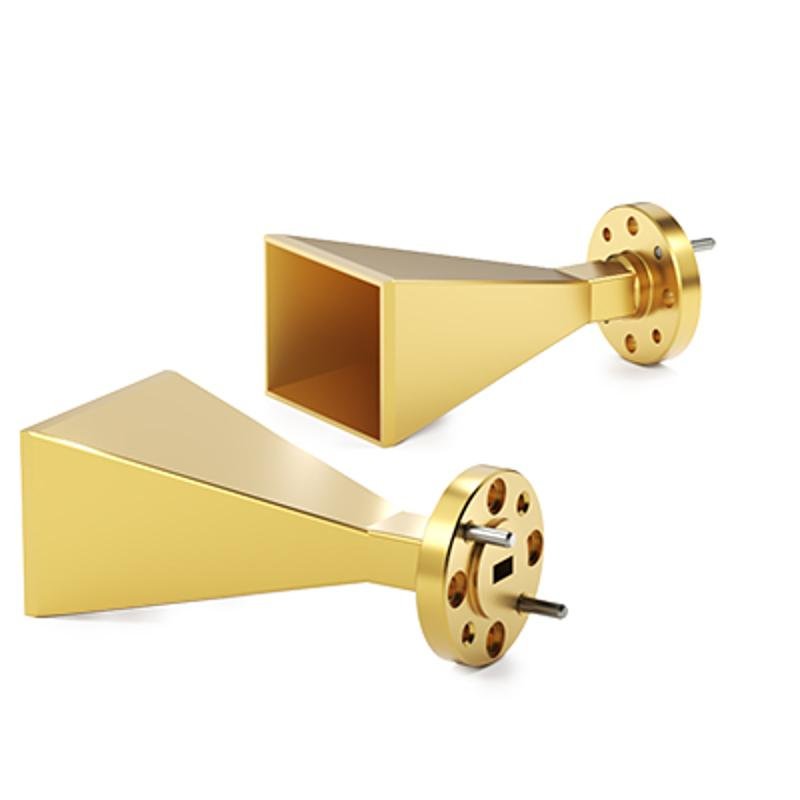

Rectangular Horns
長方形ホーンは、VITESSE社で最も人気のあるアンテナの一つです。
各ホーンはマンドレル上で精密に電鋳され、金メッキが施されています。
これらのホーンは、最大反射損失とゲインが22～24dBの範囲です。
ゲイン値の異なるホーンも特注で承ります。
長方形ホーンは、WR3からWR42までのサイズをご用意しております。
製品ラインナップ
HOxx(S/R)
| Model | WR | Frequency （GHz） |
Max VSWR | WG A DIM （in） |
WG B DIM （in） |
Height - H （in） |
Length - L （in） |
Width - W （in） |
Flange |
|---|---|---|---|---|---|---|---|---|---|
| HO42S | 42 | 18～26.5 | 1.1:1 | 0.4200 | 0.1700 | 3.064 | 7.480 | 4.068 | S 0.875 |
| HO28S | 28 | 26.5～40 | 1.1:1 | 0.2800 | 0.1400 | 2.069 | 5.000 | 2.712 | S 0.750 |
| HO22R | 22 | 33～50 | 1.1:1 | 0.2240 | 0.1120 | 1.656 | 4.070 | 2.170 | R 1.125 |
| HO19R | 19 | 40～60 | 1.1:1 | 0.1880 | 0.0940 | 1.390 | 3.480 | 1.821 | R 1.125 |
| HO15R | 15 | 50～75 | 1.1:1 | 0.1480 | 0.0740 | 1.094 | 2.780 | 1.434 | R 0.750 |
| HO12R | 12 | 60～90 | 1.1:1 | 0.1220 | 0.0610 | 0.902 | 2.350 | 1.182 | R 0.750 |
| HO10R | 10 | 75～110 | 1.1:1 | 0.1000 | 0.0500 | 0.740 | 1.940 | 0.969 | R 0.750 |
| HO8R | 8 | 90～140 | 1.1:1 | 0.0800 | 0.0400 | 0.591 | 1.560 | 0.775 | R 0.750 |
| HO6R | 6 | 110～175 | 1.1:1 | 0.0650 | 0.0325 | 0.481 | 1.260 | 0.630 | R 0.750 |
| HO5R | 5 | 140～220 | 1.1:1 | 0.0510 | 0.0255 | 0.377 | 1.040 | 0.494 | R 0.750 |
| HO4R | 4 | 170～260 | 1.1:1 | 0.0430 | 0.0215 | 0.318 | 0.860 | 0.417 | R 0.750 |
| HO3R | 3 | 220～325 | 1.1:1 | 0.0340 | 0.0170 | 0.251 | 0.710 | 0.329 | R 0.750 |
