スロット付き導波管アレイアンテナ（SAWシリーズ）
標準的なサイドローブは-15dB以下で、直線状の垂直偏波波形に対応しています。
マイクロストリップアンテナと比較して、スロット導波管アレイアンテナは開口効率が高くなっています。

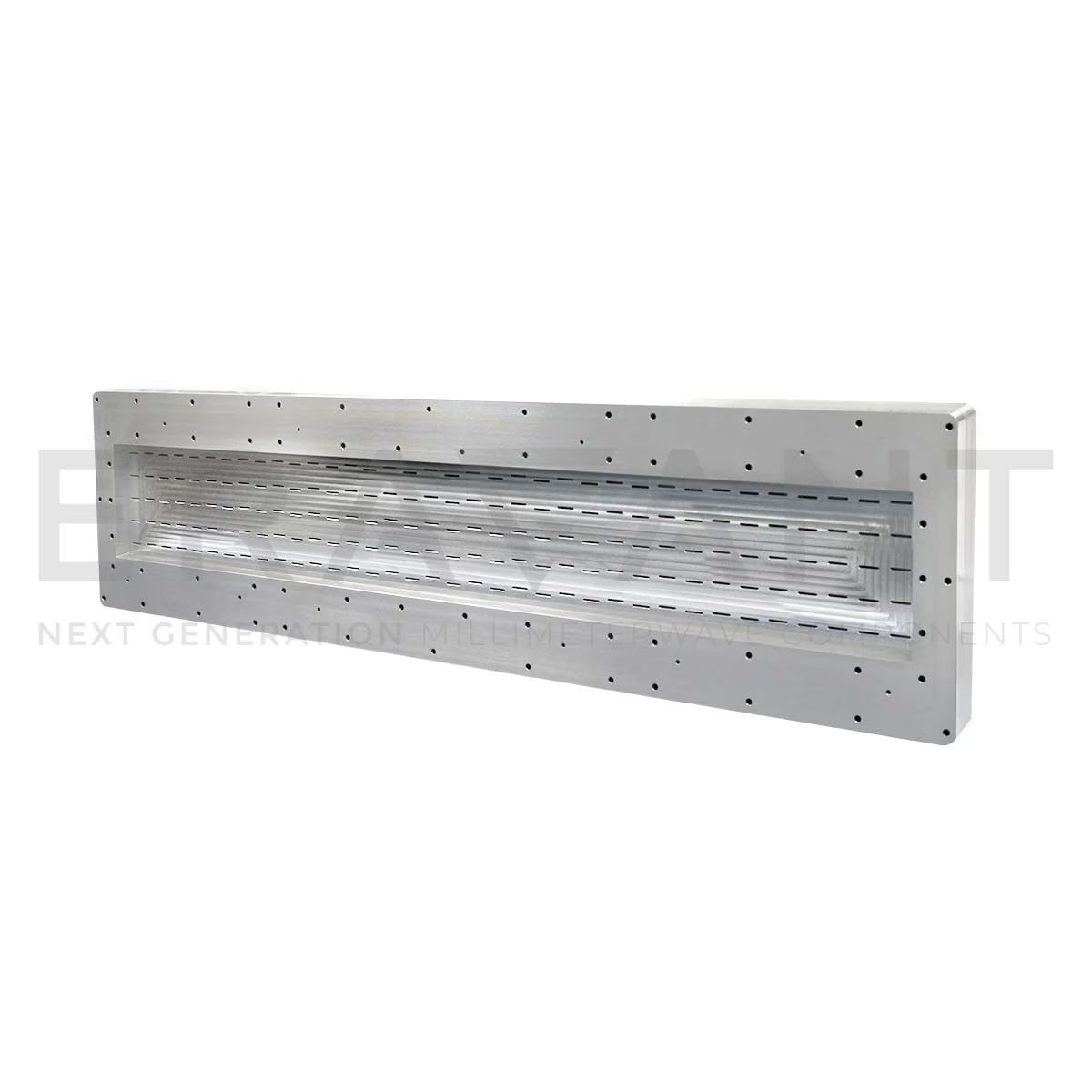

SAW-9629822716-90-L2-WR
SAW-9629822716-90-L2-WRは、9.6～9.8GHzの周波数帯で動作する耐候性Xバンドスロット付き導波管アレイアンテナです。
このアンテナは、公称ゲイン27dBi、E面における標準的な半値幅16°、H面における標準的な半値幅が2°を実現しています。
アンテナポートは、UG-39/U溝付き互換フランジを備えたWR-90導波管です。

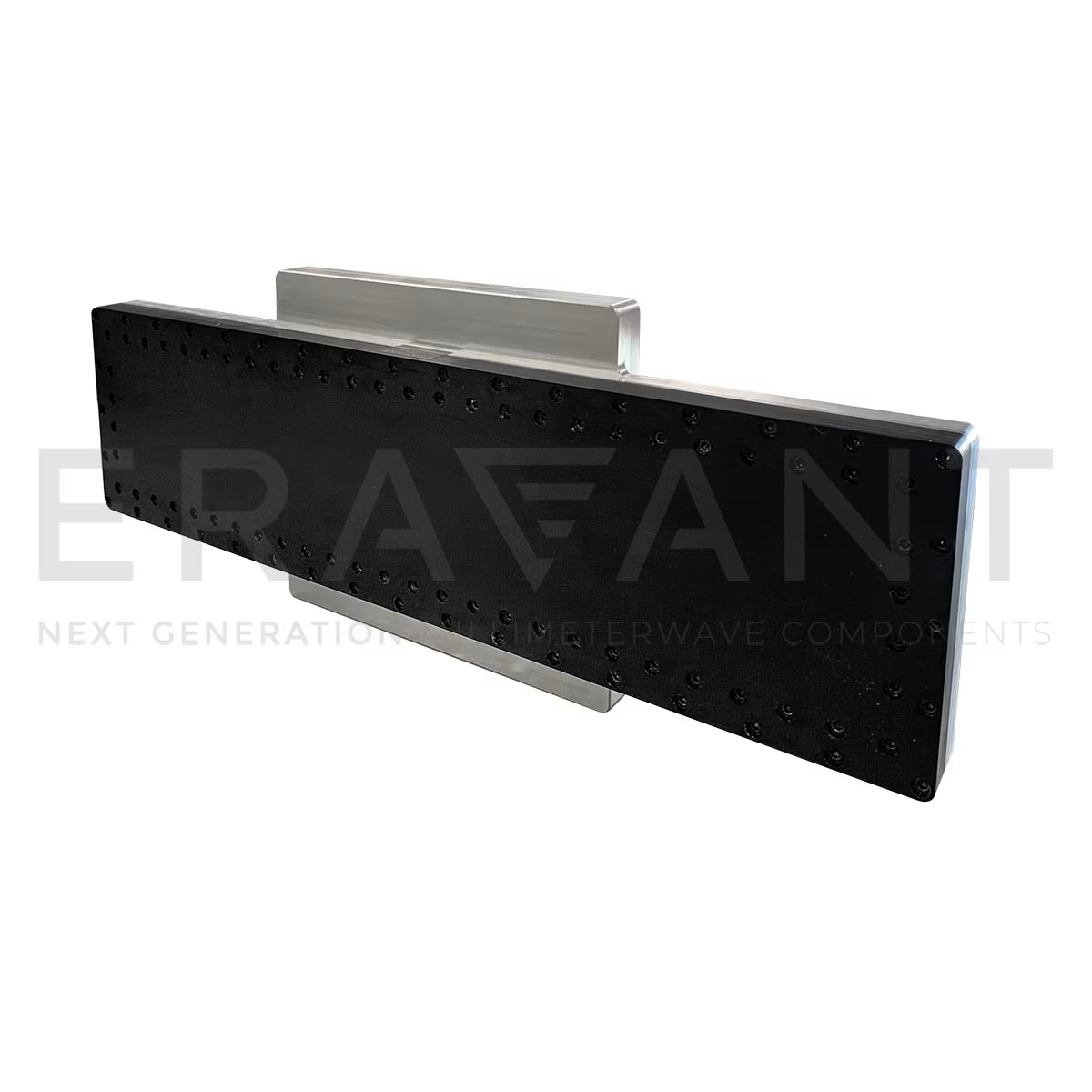

SAW-9329522716-90-L2-WR
SAW-9329522716-90-L2-WRは、9.275～9.475GHzの周波数帯で動作する耐候性Xバンドスロット導波管アレイアンテナです。
このアンテナは、公称ゲイン26dBi、E面における標準的な半値幅19°、H面における標準的な半値幅3°を実現しています。
アンテナポートは、UG-39/U溝付き互換フランジを備えたWR-90導波管です。

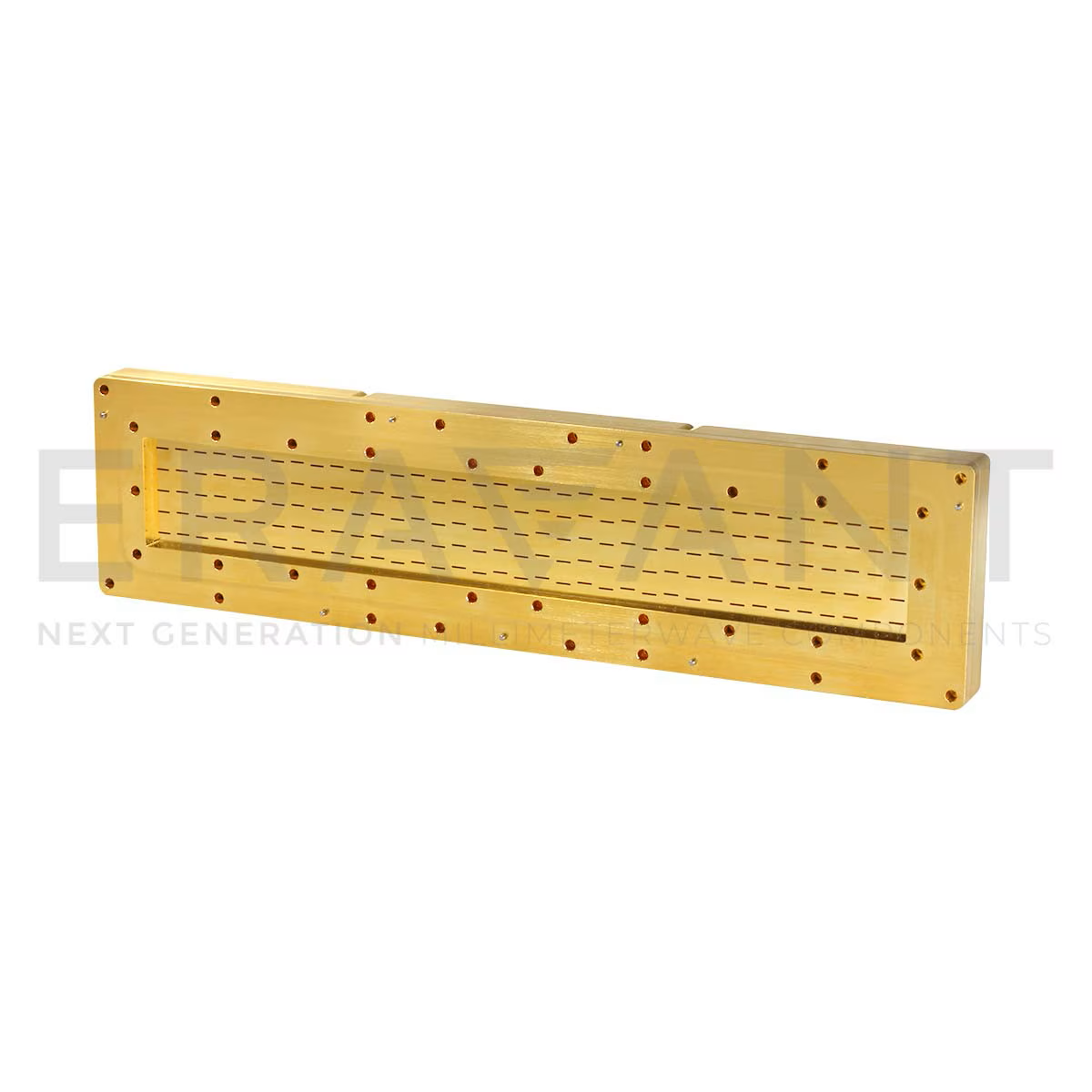

SAW-3533532716-28-L2-WR
SAW-3533532716-28-L2-WRは、34.75～35.25GHzの周波数帯で動作する耐候性Kaバンドスロット導波管アレイアンテナです。
このアンテナは、公称ゲイン27dBi、E面における標準的な半値幅16°、H面における標準的な半値幅2°を実現しています。
アンテナポートは、UG-599/Uフランジ付きのWR-28導波管です。
製品ラインナップ
Slotted Waveguide Array Antenna（SAWシリーズ）
| Model | Minimum Frequency | Maximum Frequency | Gain | 3dB Beamwidth, Vertical |
3dB Beamwidth, Horizontal |
Side Lobe Level | Return Loss | Polarization | Antenna Port | Datasheet |
|---|---|---|---|---|---|---|---|---|---|---|
| SAW-9629822716-90-L2-WR | 9.6GHz | 9.8GHz | 27dBi | 16° | 2° | -15dB | 13dB | Linear | WR-90 Waveguide | Datasheet |
| SAW-9329522716-90-L2-WR | 9.275GHz | 9.475GHz | 26dBi | 19° | 3° | -15dB | 13dB | Linear | WR-90 Waveguide | Datasheet |
| SAW-3533532716-28-L2-WR | 34.75GHz | 35.25GHz | 27dBi | 16° | 2° | -15dB | 13dB | Linear, Vertical | WR-28 Waveguide | Datasheet |
