Cosmic Microwave Technology, Inc.
極低温HEMT（高電子移動度トランジスタ）ローノイズアンプ CITCRYOシリーズ

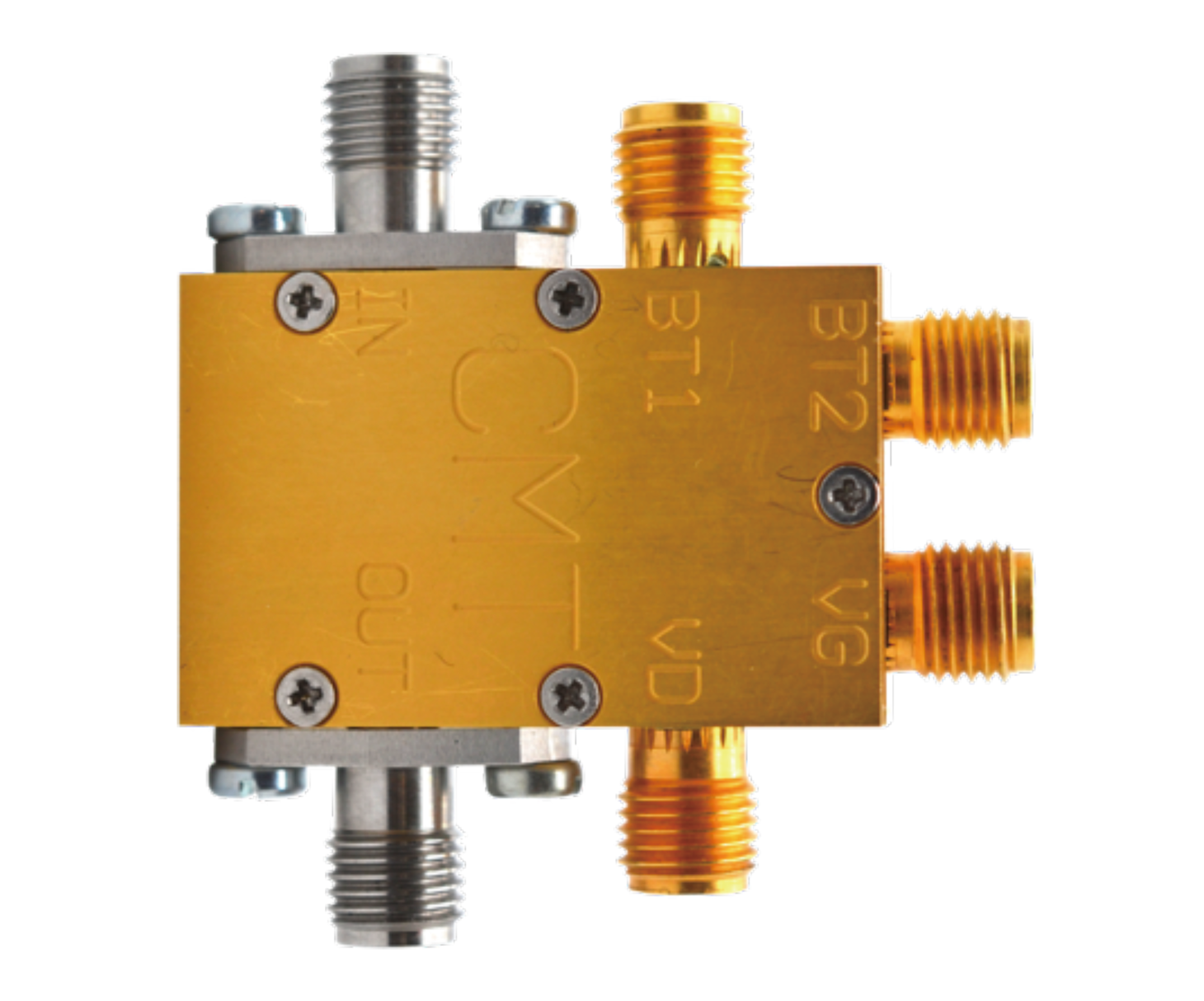

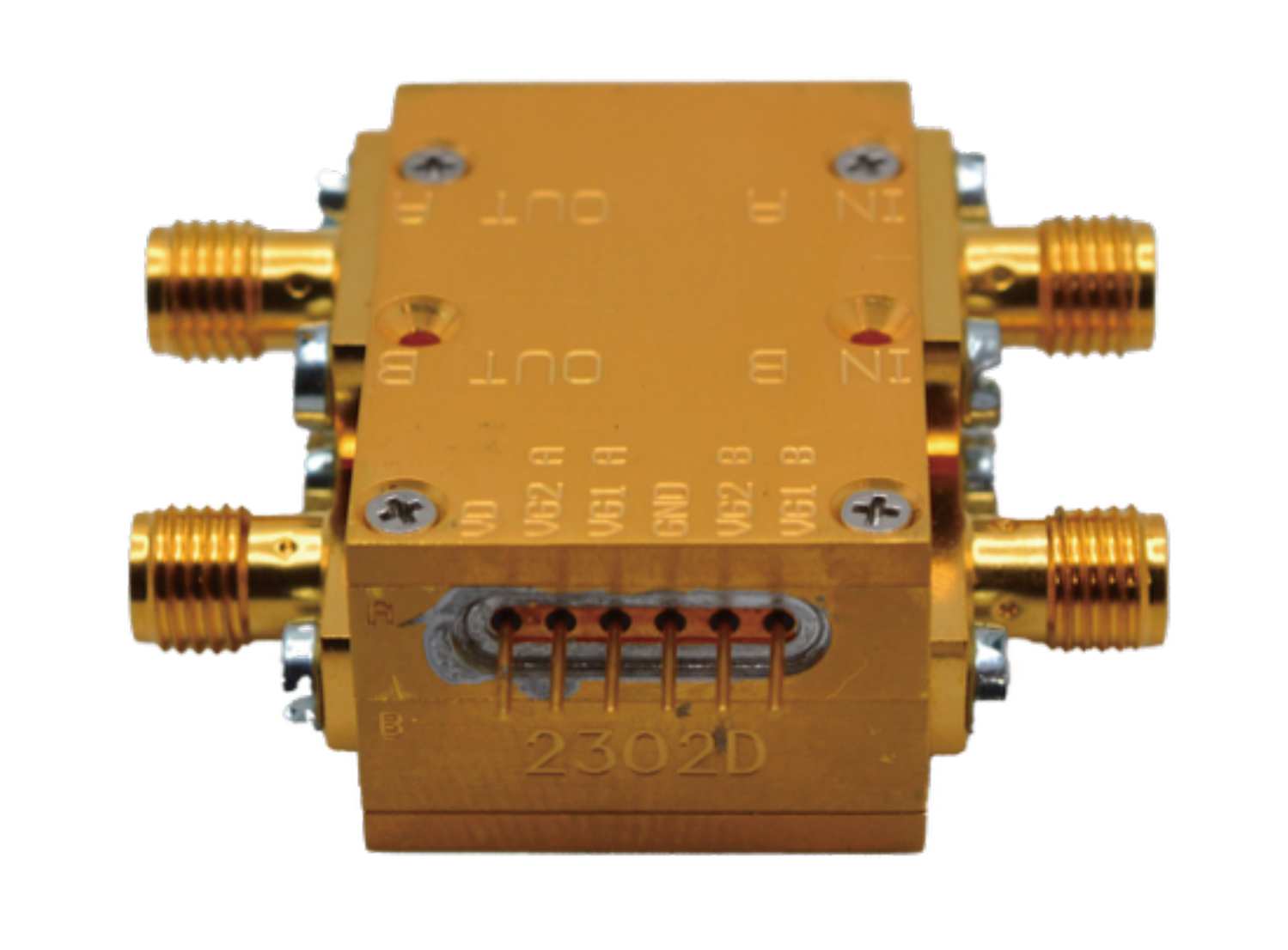

CMTは、デュアルアンプ構成と、すべてのDC接続、アンプ電源、および入力DCバイアスT字管にシールド付きSMAコネクターを組み込んだシャーシも導入しました。
CITCRYO1-12D
CITCRYO1-12Dは、電波天文学および量子アプリケーションに適した極低温ローノイズアンプです。
このアンプは1～12GHzの帯域をカバーし、14GHzまで使用可能です。
アンプの標準的なノイズ温度は4K、ゲインは36dBです。
標準構成ではSMAメス型コネクターが付属しています。

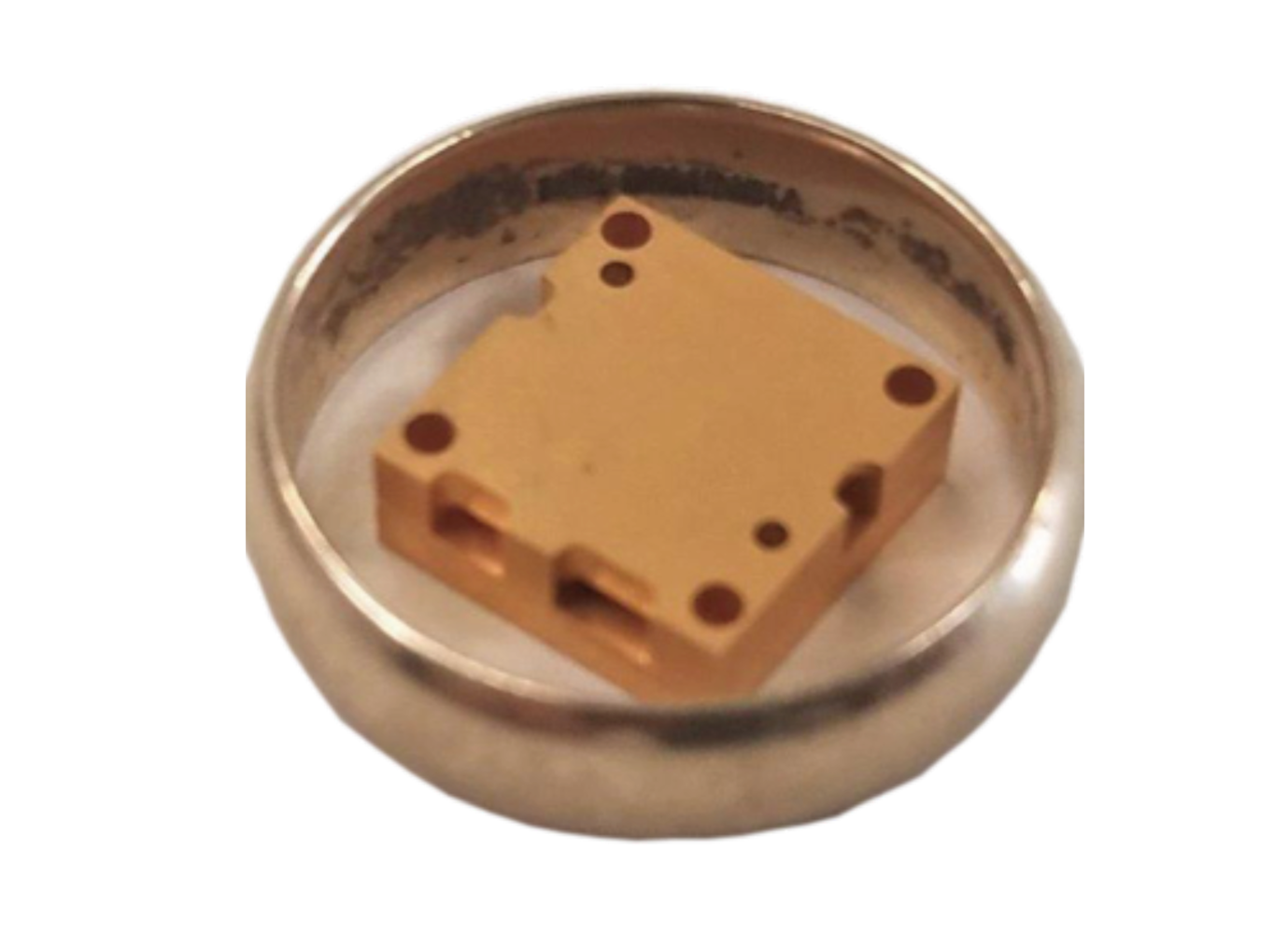

このアンプは、10mm×10mmの新しい小型「ドロップイン」バージョンでも入手可能です。
CITCRYO1-18
CITCRYO1-18は、電波天文学および量子アプリケーションに適した極低温ローノイズアンプです。
このアンプは1～18GHzの帯域をカバーし、22GHzまで使用可能です。
アンプの標準的なノイズ温度は6K、ゲインは35dBです。
標準構成ではSMAメス型コネクターが付属しています。
このアンプは、10mm×10mmの新しい小型「ドロップイン」バージョンでも入手可能です。
CITCRYO4-12B
CITCRYO4-12Bは、電波天文学および量子アプリケーションに適した極低温ローノイズアンプです。
このアンプは4～12GHzの帯域をカバーし、14GHzまで使用可能です。
アンプの標準的なノイズ温度は3.5K、ゲインは35dBです。
標準構成ではSMAメス型コネクターが付属しています。
この増幅器は、10mm×10mmの新しい小型「ドロップイン」バージョンでも入手可能です。
CITCRO4-16

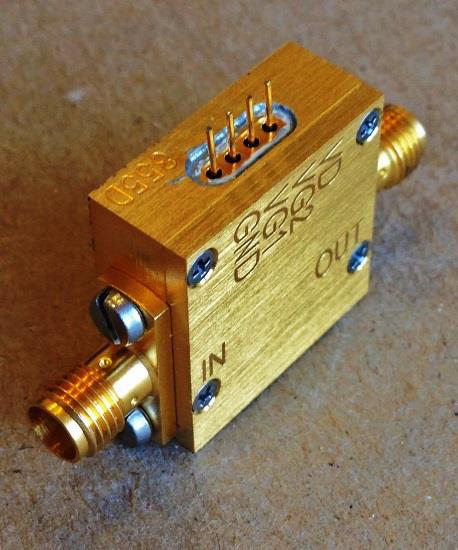

CITCRYO4-16は、GaAs HEMTを使用した極低温対応の低ノイズ広帯域アンプです。
RF入出力にはSMAジャック、DCバイアスには2mmピッチの4ピンヘッダーを使用します。
このアンプは、11kΩのDC抵抗に対して、0.6V～1.5Vのドレイン電圧と-3V～+1Vのゲート電圧（端子Vg1 = Vg2）を必要とします。
バイアス電圧に対する性能については、PDFの4ページにある表を参照してください。
必要に応じて、ゲート電源を省略することも可能です。（Vg1とVg2のピンを開放）
ただし、その場合、性能は若干低下します。
アンプは室温で動作させることができ、ノイズ指数は1.7dB未満、ゲインは30dBです。
室温では、通常-1.5Vというより負のゲート電源電圧が必要になることに注意してください。ただし、極低温動作用のゲート電圧（通常 0V）を室温で印加してもアンプは損傷しません。（ゲインは非常に低くなります）
入力および出力のリターンロスは300Kから4Kまでほとんど変化しません。
