極低温アンプ（Cryogenic）
- 主な製品特徴
-
- DC電源：3～5V、20～50mA
- ゲイン：標準30dB
- あらゆる温度において無条件に安定
- 選択した帯域幅におけるノイズ温度の低減
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- 極低温アンプ（Cryogenic）
B&Z TECHNOLOGIES
極低温アンプ（Cryogenic）
米国B&Z Technologies社では100MHzから最大40GHzまでで使用できる極低温アンプを製造しております。
B&Z Technologies社の極低温冷却アンプは、極低温での動作を想定して設計・製造されています。
このカテゴリーのアンプは通常、研究および科学用途で使用されます。B&Zの極低温冷却アンプは、12Kという低温で動作可能です。
液体窒素温度で測定したノイズ温度は12Kまで低減できます。
B&Z Technologies社のエンジニアは、数十年にわたり極低温冷却を目的としたアンプの設計・製造を行ってきました。
B&Z Technologies社は、機械的または電気的な劣化なく、極低温まで繰り返し冷却できるアンプを製造するために必要な経験と知識を有しています。
製品ラインナップ
Cryogenic Amplifiers
| Model | Frequency Min （GHz） |
Frequency Max （GHz） |
Gain （dB） |
Gain Flatness （±dB） |
Noise Figure （dB） |
P1dB （dBm） |
Input VSWR | Output VSWR | Datasheet |
|---|---|---|---|---|---|---|---|---|---|
| BZ-01000500-CR-15K | 1 | 5 | 30 | 1.5 | 0.22 | 3 | 2 | 2 | |
| BZ-01000900-CR1 | 1 | 9 | 27 | 1.8 | 0.36 | 3 | 2.3 | 2.3 | Datasheet |
| BZ0205CR1 | 2 | 5 | 28 | 1 | 0.19 | 3 | 2 | 2 | Datasheet |
| BZ0408CR1 | 4 | 8 | 35 | 1.8 | 0.15 | 0 | 2 | 2 | Datasheet |
| BZ0812CR1 | 8 | 12 | 30 | 1.8 | 0.25 | 0 | 2 | 2 | |
| BZ0818CR1 | 8 | 18 | 30 | 1.6 | 0.35 | 3 | 2.3 | 2.3 | Datasheet |
| BZ1719CR1 | 17 | 19 | 30 | 1.5 | 0.35 | 0 | 2.3 | 2.3 | |
| BZ1840CR1 | 18 | 40 | 27 | 2.5 | 1.4 | 0 | 2.5 | 2.5 | Datasheet |
| BZCR-00100050-12K0536-182020 | 0.1 | 0.5 | 36 | 1.8 | 0.18 | 5 | 2 | 2 | |
| BZCR-00100100-100530-102020 | 0.1 | 1 | 30 | 1 | 0.25 | 5 | 2 | 2 | |
| BZCR-00100100-12K | 0.1 | 1 | 28 | 1.5 | 0.2 | 0 | 2.3 | 2.3 | Datasheet |
| BZCR-00101000-040334-202323 | 0.1 | 10 | 33 | 2 | 0.4 | 3 | 2.3 | 2.3 | |
| BZCR-00101200-050038-1822323 | 0.1 | 12 | 33 | 2 | 0.55 | 0 | 2.5 | 2.5 | Datasheet |
| BZCR-00101200-050324-152020 | 0.1 | 12 | 24 | 1.5 | 0.5 | 3 | 2 | 2 | Datasheet |
| BZCR-00101200-060324-182323 | 0.1 | 12 | 24 | 1.8 | 0.6 | 0 | 2.3 | 2.3 | |
| BZCR-00102000 | 0.1 | 20 | 30 | 2 | 0.9 | 0 | 2.5 | 2.5 | Datasheet |
| BZCR-00200070-12K0028-102320 | 0.2 | 0.7 | 28 | 1 | 0.18 | 0 | 2.3 | 2 | |
| BZCR-00201200-050425-101515 | 0.2 | 12 | 25 | 1 | 0.5 | 4 | 2 | 2 | |
| BZCR-00900110-15K0035-102020 | 0.9 | 1.1 | 35 | 1 | 0.22 | 0 | 2 | 2 | |
| BZCR-01000200-12K0028-152323 | 1 | 2 | 28 | 1.5 | 0.18 | 0 | 2.3 | 2.3 | |
| BZCR-01000500-15K | 1 | 5 | 30 | 1.5 | 0.2 | 0 | 2 | 2 | Datasheet |
| BZCR-01000800-030327-182222 | 1 | 8 | 27 | 1.8 | 0.3 | 3 | 2.3 | 2.3 | |
| BZCR-01000900-25K | 1 | 9 | 27 | 1.8 | 0.36 | 3 | 2.3 | 2.3 | |
| BZCR-01001800 | 1 | 18 | 30 | 1.8 | 0.7 | 0 | 2.5 | 2.5 | Datasheet |
| BZCR-02000400-17K0728-152020 | 2 | 4 | 28 | 1.5 | 0.25 | 3 | 2 | 2 | |
| BZCR-02200230-10K0030-102020 | 2.2 | 2.3 | 30 | 1 | 0.16 | 0 | 2 | 2 | |
| BZCR-04000600-12K0030-152020 | 4 | 6 | 30 | 1.5 | 0.2 | 0 | 2 | 2 | |
| BZCR-04000800 | 4 | 8 | 27 | 1.5 | 0.22 | 0 | 2.3 | 2.3 | |
| BZCR-04000800-10K0035-182020 | 4 | 8 | 35 | 1.8 | 0.2 | 3 | 2.3 | 2.3 | |
| BZCR-04000800-15K0030-152020 | 4 | 8 | 27 | 1.5 | 0.22 | 0 | 2.3 | 2.3 | |
| BZCR-04000800-15K0328-102020 | 4 | 8 | 30 | 1.3 | 0.23 | 3 | 2 | 2 | |
| BZCR-04001200-030030-182323 | 4 | 12 | 30 | 1.8 | 0.3 | 0 | 2.3 | 2.3 | |
| BZCR-04001200-30K0327-172020 | 4 | 12 | 27 | 1.7 | 0.4 | 3 | 2.3 | 2.3 | |
| BZCR-05000600-10K0030-102020 | 4 | 5 | 30 | 1 | 0.16 | 0 | 2 | 2 | |
| BZCR-05000600-12K0030-152020 | 5 | 6 | 30 | 1.5 | 0.2 | 0 | 2 | 2 | |
| BZCR-06001800-35K | 6 | 18 | 30 | 2 | 0.35 | 0 | 2.5 | 2.5 | |
| BZCR-06002000-35K0130-182323 | 6 | 20 | 30 | 2 | 0.5 | 1 | 2.5 | 2.5 | |
| BZCR-08000850-020232-101515 | 8 | 8.5 | 32 | 1 | 0.2 | 2 | 1.5 | 1.5 | |
| BZCR-08000850-12K0850-181515 | 8 | 8.5 | 30 | 1 | 0.2 | 0 | 2 | 2 | |
| BZCR-08001200-0250232-152020 | 8 | 12 | 32 | 1.5 | 0.25 | 2 | 2 | 2 | |
| BZCR-08001800-040327-182222 | 8 | 18 | 27 | 1.8 | 0.4 | 3 | 2.2 | 2.2 | |
| BZCR-08001800-060330-152020 | 8 | 18 | 30 | 1.5 | 0.6 | 3 | 2 | 2 | |
| BZCR-100018000 | 10 | 18 | 30 | 2 | 0.3 | 0 | 2.3 | 2.3 | |
| BZCR-12001800-050330-152020 | 12 | 18 | 30 | 1.5 | 0.5 | 3 | 2 | 2 | |
| BZCR-15002400-100330-152323 | 15 | 24 | 30 | 1.5 | 1 | 3 | 2.3 | 2.3 | |
| BZCR-15701770 | 15.7 | 17.7 | 30 | 1.5 | 0.35 | 3 | 2 | 2 | |
| BZCR-16002100-45K0530-182020 | 16 | 21 | 30 | 1.8 | 0.6 | 5 | 2 | 2 | |
| BZCR-18002650-090328-152323 | 18 | 26 | 28 | 1.5 | 0.9 | 3 | 2.3 | 2.3 | |
| BZCRY-00100250-020030-182020 | 0.1 | 2.5 | 30 | 1.8 | 0.2 | 0 | 2 | 2 | |
| BZP101UB1CR | 0.1 | 1 | 28 | 1.5 | 1.1 | 8 | 2.3 | 2.3 | Datasheet |
| BZP102UB1CR | 0.1 | 2 | 28 | 1.5 | 0.18 | 0 | 2.3 | 2.3 | Datasheet |
| BZP120UC1CR | 0.1 | 20 | 30 | 2 | 0.9 | 0 | 2.5 | 2.5 | Datasheet |
| BZP502CR1 | 0.5 | 2 | 32 | 1.5 | 0.18 | 0 | 2.3 | 2.3 | Datasheet |
| BZP503CR1 | 0.5 | 3 | 30 | 1.5 | 0.25 | 0 | 2.3 | 2.3 | Datasheet |
| BZRCR-00103000-125K0228-252929 | 0.1 | 30 | 28 | 2.5 | 1.5 | 2 | 2.9 | 2.9 | |
| BZRCR-00104000-150K0228-252929 | 0.1 | 40 | 28 | 2.8 | 1.8 | 2 | 2.9 | 2.9 | Datasheet |
| BZTCR-0100200 | 1 | 20 | 28 | 1.8 | 0.7 | 0 | 2.5 | 2.5 | |
| BZTCR-02001800 | 2 | 18 | 28 | 1.8 | 0.7 | 2 | 2.5 | 2.5 | |
| BZT-CR-04001600-050030-202323 | 4 | 16 | 28 | 1.8 | 0.5 | 0 | 2.3 | 2.3 | |
| BZTCR-100018000 | 10 | 18 | 28 | 1.8 | 0.6 | 2 | 2.3 | 2.3 | |
| BZTCR-18004000-120228-252525 | 18 | 40 | 28 | 2.5 | 1.2 | 2 | 2.5 | 2.5 | Datasheet |
| BZUCR-04000800-031012-102323 | 4 | 8 | 13 | 1 | 0.3 | 5 | 2.3 | 2.3 | Datasheet |

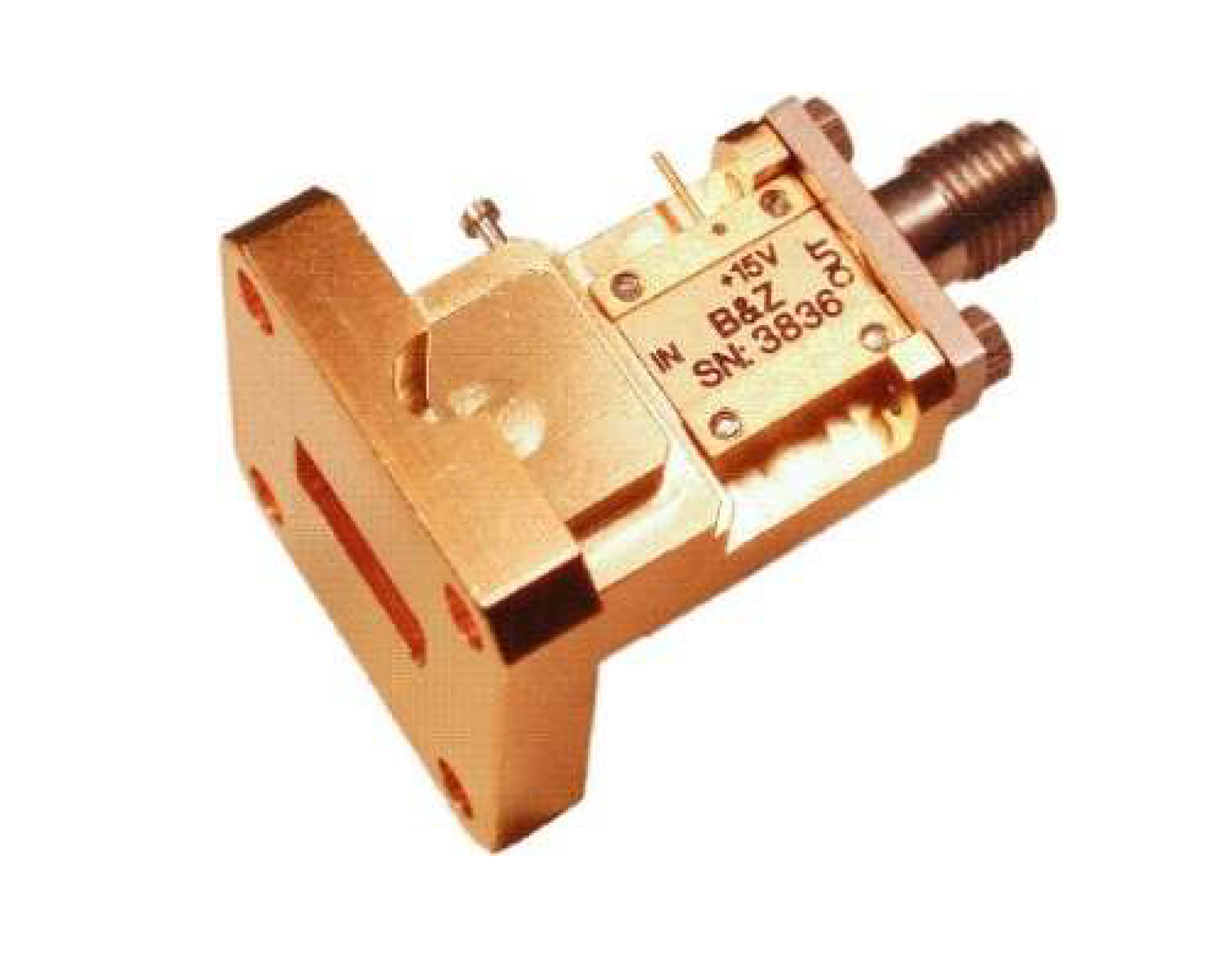

| BZWCR-20202120 | 20.2 | 21.2 | 25 | 1.5 | 0.7 | 0 | 1.8 | 2 | Datasheet |
| BZWP-17202200-120K1040-151515 | 17.2 | 22 | 40 | 1.5 | 1.5 | 10 | 1.5 | 1.5 | Datasheet |
| BZWP-17202200-120K2050-181515 | 17.2 | 22 | 50 | 1.8 | 1.5 | 20 | 1.5 | 1.5 | |

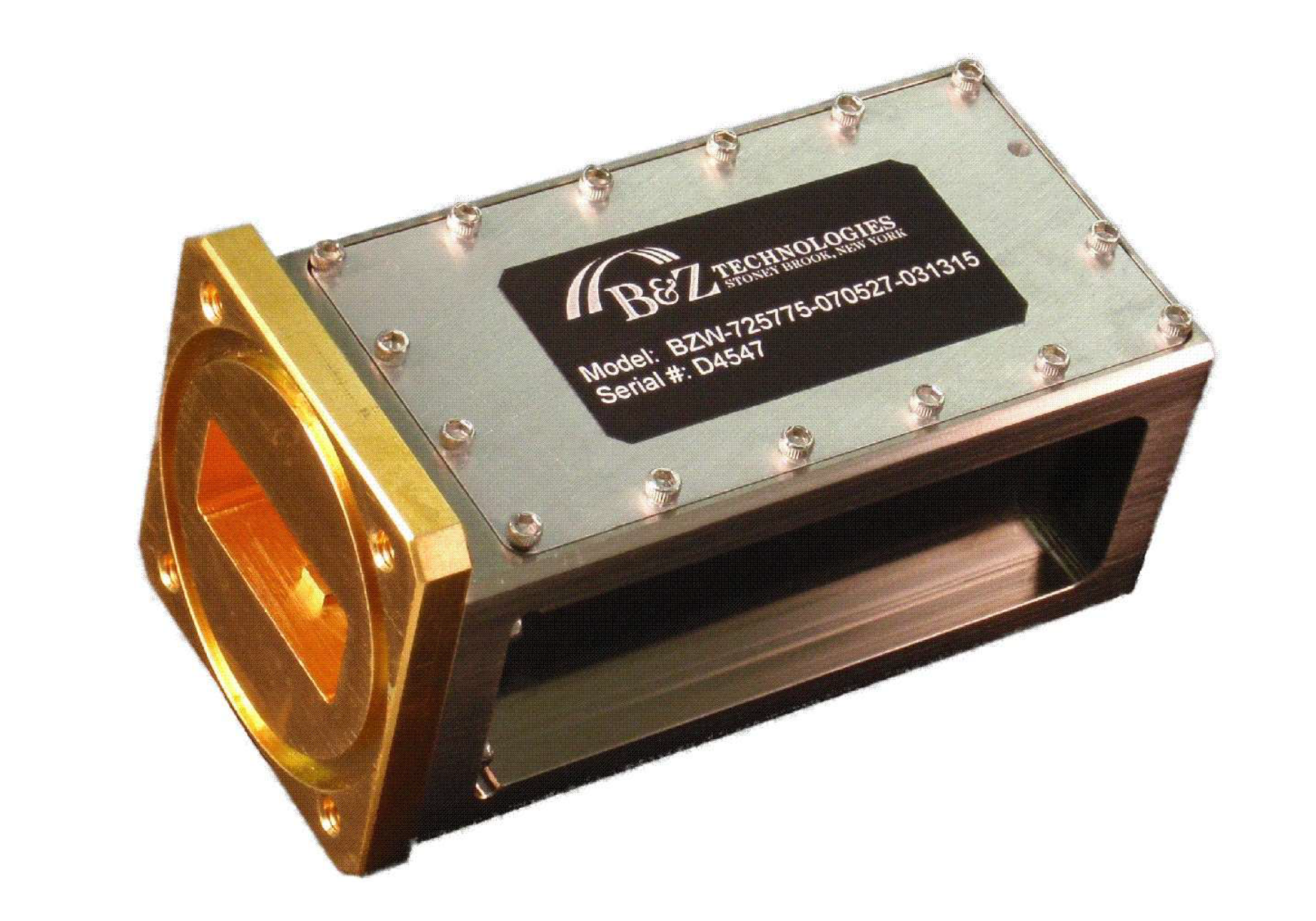

| BZWP-17702200-120K1560-151515 | 17.7 | 22 | 60 | 1.5 | 1.5 | 15 | 1.5 | 1.5 | Datasheet |
| BZY-02000510CR1 | 2 | 0.51 | 28 | 1.8 | 0.25 | 3 | 2.3 | 2.3 | |
| BZYCR-00100160-020535-182020 | 0.1 | 1.6 | 35 | 1.8 | 0.2 | 5 | 2 | 2 | |
| BZYCR-00100600-12K0536-182020 | 0.1 | 1.6 | 36 | 1.8 | 0.18 | 5 | 2 | 2 | |
| BZYCR-00150030-0250535-102020 | 0.15 | 0.3 | 35 | 1 | 0.25 | 5 | 2 | 2 | |
| BZYCR-01000800 | 1 | 8 | 28 | 1.8 | 0.28 | 3 | 2.3 | 2.3 | |
| BZYCR-02000250 | 2 | 5.1 | 30 | 1 | 0.25 | 3 | 2 | 2 | |
| BZYCR-02000510 | 2 | 5.1 | 27 | 1.8 | 0.25 | 3 | 2.3 | 2.3 | |
| BZYCR-05001010 | 5 | 10.1 | 27 | 2 | 0.25 | 3 | 2.3 | 2.3 |
