ローノイズアンプ（ALシリーズ）
- 主な製品特徴
-
- 低コスト
- コネクタ：SMA、2.92、2.4mm
- 広帯域幅：2～42GHz
- 最大出力：+17dBm
- 低VSWR：標準2.5:1
- 導波管（オプション）
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- ローノイズアンプ（ALシリーズ）
MICROWAVE DYNAMICS

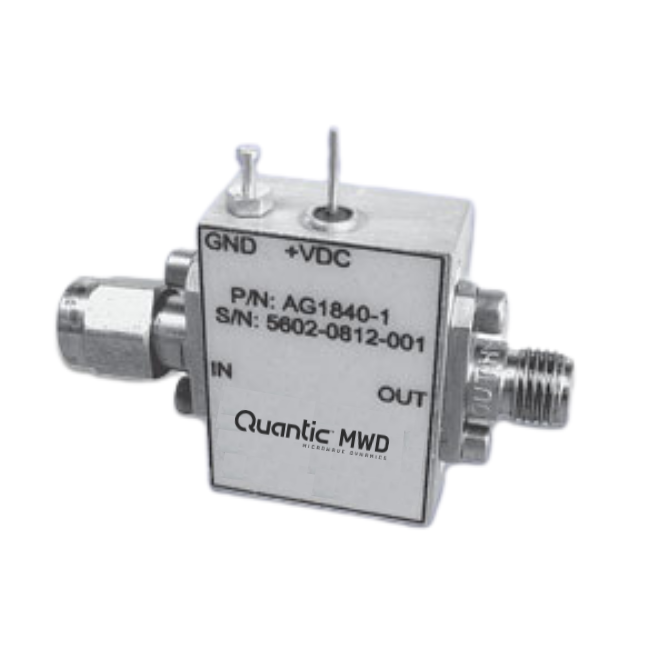

ローノイズアンプ（ALシリーズ）
MICROWAVE DYNAMICS社のローノイズアンプは、ミッションクリティカルなマイクロ波およびミリ波アプリケーションにおいて、卓越した性能、信頼性、精度を実現するために綿密に設計されています。
製品ラインナップ
Low Noise Amplifiers（AL Series）
| Model | Frequency | Min. Gain | Typical Noise Figure | In-Out VSWR （50Ω） |
Output Power | Supply | Case Style |
|---|---|---|---|---|---|---|---|
| AL0206-20-1 | 2～6GHz | 27dB | 2dB | 2.5:1 | 10dBm | 8V @50mA | -1 |
| AL0307-30-1 | 3.5～7GHz | 15dB | 3dB | 2.5:1 | 13dBm | 8V @75mA | -1 |
| AL0307-30-2 | 3～7GHz | 30dB | 3dB | 2.5:1 | 13dBm | 8V @150mA | -2 |
| AL0408-25-1 | 4～8GHz | 15dB | 2.5dB | 2.5:1 | 15dBm | 8V @80mA | -1 |
| AL0408-25-2 | 4～8GHz | 34dB | 2.5dB | 2.5:1 | 15dBm | 8V @150mA | -2 |
| AL0511-20-1 | 5～11GHz | 24dB | 2.5dB | 2.5:1 | 13dBm | 8V @50mA | -1 |
| AL0511-20-2 | 5～11GHz | 35dB | 2dB | 2.5:1 | 17dBm | 8V @125mA | -2 |
| AL0618-25-1 | 6～18GHz | 25dB | 2.5dB | 2.5:1 | 12dBm | 8V @75mA | -1 |
| AL0618-30-2 | 6～18GHz | 40dB | 2.5dB | 2.5:1 | 18dBm | 8V @1175mA | -2 |
| AL0620-35-1 | 6～20GHz | 15dB | 3.5dB | 2.5:1 | 13dBm | 8V @150mA | -1 |
| AL0620-35-2 | 6～20GHz | 30dB | 3.5dB | 2.5:1 | 13dBm | 8V @300mA | -2 |
| AL1830-30-1 | 18～30GHz | 18dB | 3dB | 2.5:1 | 7dBm | 8V @75mA | -1 |
| AL1840-40-1 | 18～40GHz | 9dB | 4dB | 2.5:1 | 7dBm | 8V @75mA | -1 |
| AL1840-40-2 | 18～40GHz | 17dB | 4dB | 2.5:1 | 7dBm | 8V @75mA | -2 |
| AL2634-25-1 | 26～34GHz | 20dB | 2.5dB | 2.5:1 | 7dBm | 8V @75mA | -1 |
| AL2634-25-2 | 26～34GHz | 27dB | 2.5dB | 2.5:1 | 9dBm | 8V @75mA | -2 |
| AL2640-30-1 | 26～40GHz | 18dB | 3dB | 2.5:1 | 7dBm | 8V @75mA | -1 |
| AL3042-35-1 | 30～42GHz | 18dB | 3.5dB | 2.5:1 | 10dBm | 8V @75mA | -1 |
| AL3345-30-1 | 33～45GHz | 17dB | 2.5dB | 2.5:1 | 5dBm | 8V @40mA | -1 |
