軍用アンプ（ALシリーズ）
- 主な製品特徴
-
- 2.92mmコネクター
- 標準導波管
- 中出力：最大0.25W
- ハイゲイン：最小15～25dB
- 低VSWR：最大2.5:1
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- 軍用アンプ（ALシリーズ）
MICROWAVE DYNAMICS

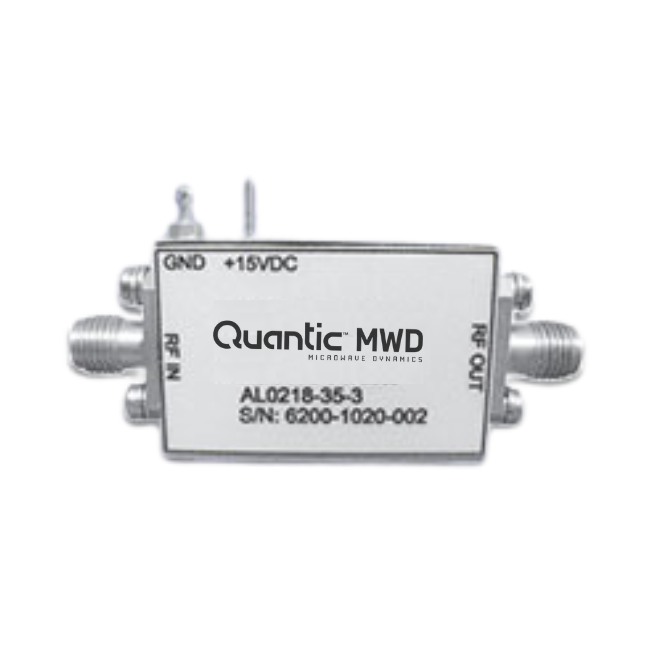

軍用アンプ（ALシリーズ）
MICROWAVE DYNAMICS社の中出力な同軸タイプのアンプになります。
製品ラインナップ
Military Amplifiers（AL Series）
| Model | Frequency | Min. Gain | Typical Noise Figure | In-Out VSWR （50Ω） |
Output Power | Supply Requirements | Case Style |
|---|---|---|---|---|---|---|---|
| AL1218-30 | 12～18GHz | 18dB | 2.5dB | 2.5:1 | 13dB | 8V @50mA | -1, M3 |
| AL1218-30-2 | 12～18GHz | 30dB | 2.5dB | 2.5:1 | 13dB | 8V @100mA | -2, M4 |
| AL1830-30 | 18～30GHz | 18dB | 3dB | 2.5:1 | 12dB | 8V @50 mA | -1, M3 |
| AL1830-30-2 | 18～30GHz | 30dB | 3dB | 2.5:1 | 12dB | 8V @100mA | -2, M4 |
| AL2634-30 | 26～34GHz | 18dB | 3dB | 2.5:1 | 7dB | 8V @75 mA | -1, M3 |
| AL2634-30-2 | 26～34GHz | 27dB | 3dB | 2.5:1 | 13dB | 8V @150mA | -2, M4 |
| AL2640-30 | 26～40GHz | 17dB | 3.5dB | 2.5:1 | 7dB | 8V @75mA | -1, M3 |
| AL2640-30-2 | 26～40GHz | 25dB | 3.5dB | 2.5:1 | 7dB | 8V @150mA | -2, M4 |
| AL3042-35 | 30～42GHz | 17dB | 3.5dB | 2.5:1 | 10dB | 8V @50mA | -1, M3 |
| AL3042-35-2 | 30～42GHz | 23dB | 3.5dB | 2.5:1 | 13dB | 8V @120mA | -2, M4 |
| AL3350-40 | 33～50*GHz | 13dB | 4dB | 2.5:1 | 10dB | 8V @75mA | -SQ |
| AL3350-40-2 | 33～50*GHz | 25dB | 4dB | 2.5:1 | 10dB | 8V @125mA | -SQ |
| AL3640-30-2 | 36～40GHz | 27dB | 3dB | 2.5:1 | 7dB | 8V @125mA | -2, M4 |
| AL3645-40-2 | 36～45GHz | 27dB | 4dB | 2.5:1 | 7dB | 8V @125mA | -2, M4 |
| AL4060-45-2 | 40～60*GHz | 25dB | 4.5dB | 2.5:1 | 10dB | 8V @125mA | -SU |
| AL5065-45-2 | 50～65*GHz | 23dB | 4.5dB | 2.5:1 | 10dB | 8V @130mA | -SV |
| AL7090-50-2 | 70～90*GHz | 23dB | 5dB | 3.5:1 | 5dB | 8V @100mA | -SW |
| AL90100-55-2 | 90～100*GHz | 25dB | 5.5dB | 3.5:1 | 3dB | 8V @100mA | -SW |
