高出力20Wアンプ（MPAシリーズ）
- 主な製品特徴
-
- 最大20ワットの高出力
- 0.5GHzから18GHzまでの周波数
- 30dB以上のハイゲイン
- 3.00インチ×2.125インチ×0.812インチのコンパクト設計
- パルス変調（オプション）
- 入力リミッターモデル（オプション）
- 低VSWR（最大2.5:1）
- ヒートシンクも利用可能
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- Tx/Rxモジュール
- 高出力20Wアンプ（MPAシリーズ）
MICROWAVE DYNAMICS

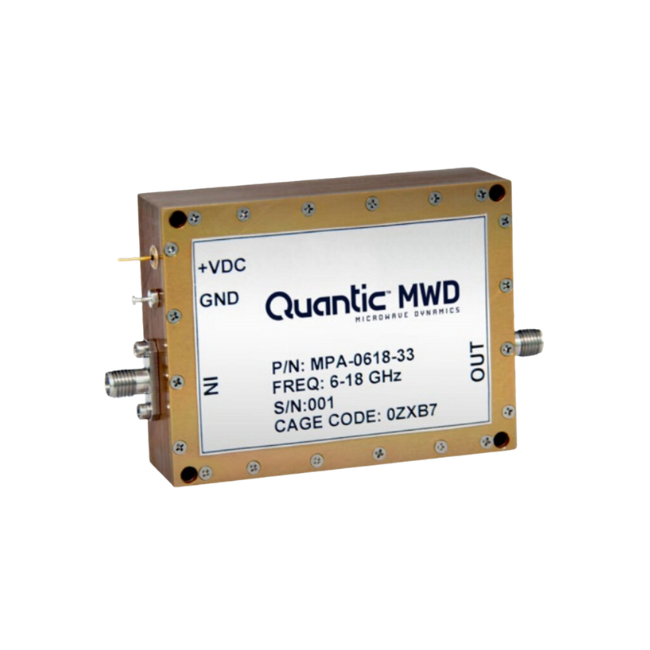

高出力20Wアンプ（MPAシリーズ）
MPAは、Microwave Dynamics社が設計した新世代のパワーアンプです。
コンパクトで堅牢な設計により、適切なヒートシンクを使用することで効率的に放熱し、製品の信頼性を確保します。
放熱量を抑えるため、供給電圧は最小限に抑えられています。
ヒートシンクとファンはオプションでご用意できます。
製品ラインナップ
High Power 20W Amplifiers（MPA Series）
| Model | Frequency | Min. Gain | NF | VSWR （50Ω） |
Power | Supply |
|---|---|---|---|---|---|---|
| MPA00506-33 | 0.5～6GHz | 30dB | 10dB | 2.5:1 | +33dBm | 28V@0.8A,+12V@2.5A |
| MPA00518-30 | 0.5～18GHz | 30dB | 10dB | 2.5:1 | +30dBm | 28V@0.9A,+12V@2.5A |
| MPA0206-43 | 2～6GHz | 40dB | 10dB | 2.5:1 | +43dBm | 28V@2.4A,+12V@.25A |
| MPA0218-37 | 2～18GHz | 33dB | 10dB | 2.5:1 | +37dBm | 24V@2.5A, +12V@.25A |
| MPA0612-40 | 6～12GHz | 33dB | 10dB | 2.5:1 | +40dBm | 24V@3.6A |
| MPA0618-33 | 6～18GHz | 30dB | 10dB | 2.5:1 | +33dBm | 10V@1.8A |
| MPA0618-40 | 6～18GHz | 35dB | 10dB | 2.5:1 | +40dBm | 20V@6.0A,+12V@.65A |
| MPA0812-40 | 8～12GHz | 35dB | 10dB | 2.5:1 | +40dBm | 20V@5.0A,+12V@.25A |
| MPA0910-40 | 9～10GHz | 40dB | 10dB | 2.5:1 | +40dBm | 28V@3.4A,+12V@100mA |
| MPA0910-43 | 9～10GHz | 35dB | 10dB | 2.5:1 | +43dBm | 28V@3.4A,+12V@.25A |
| MPA1011-40 | 10～11GHz | 35dB | 10dB | 2.5:1 | +40dBm | 28V@2A max,+12V@100mA |
| MPA1011-43 | 10～11GHz | 35dB | 10dB | 2.5:1 | +43dBm | 28V@2.5A,+12V@.25A |
| MPA1316-45 | 13～16GHz | 35dB | 10dB | 2.5:1 | +45dBm | 28V@5.4A,+12V@.25A |
| MPA1317-40 | 13～17GHz | 35dB | 10dB | 2.5:1 | +40dBm | 28V@3.4A,+12V@.25A |
