同軸・導波管変換アダプター
同軸・導波管変換アダプター
- 主な製品特徴
-
- 周波数範囲：8.2～110GHz
- 多種多様な同軸コネクターを用意
- 実験室での使用を想定した高性能バージョン
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- アダプター・コネクター
- 同軸・導波管変換アダプター
Mi-Wave社の410シリーズ同軸・導波管アダプターは、矩形導波管から同軸コネクターへの効率的な変換を実現します。
8.2GHz～110GHzまでの全周波数帯域に対応しています。
この同軸・導波管アダプターは、挿入損失とVSWRが低く抑えられています。
Mi-Wave社の同軸・導波管アダプターは、通信機器のニーズを満たし、現在市場で入手可能な最高の導波管変換アダプターの一つです。
導波管サイズWR-10～WR-90、同軸コネクター1.0mm, 1.35mm, 1.85mm, 2.4mm, 2,92mm, SMA, Nに対応しています。
ストレート、ライトアングル共に揃え、在庫も持っているため短納期で納入可能。
https://www.miwv.com/waveguide-to-coax-adapter/
製品ラインナップ
Waveguide to Coax Adapter
| モデル | バンド | 周波数 （GHz） |
挿入損失 （dB） |
リターンロス （dB） |
電力処理能力 （W） |
導波管ポート | 同軸ポート |
|---|---|---|---|---|---|---|---|
| 410X/39/NF | X-Band | 8.2～12.4 | 0.4 | 16 | 400 | WR-90導波管 UG-39/Uフランジ |
NFメスコネクター |

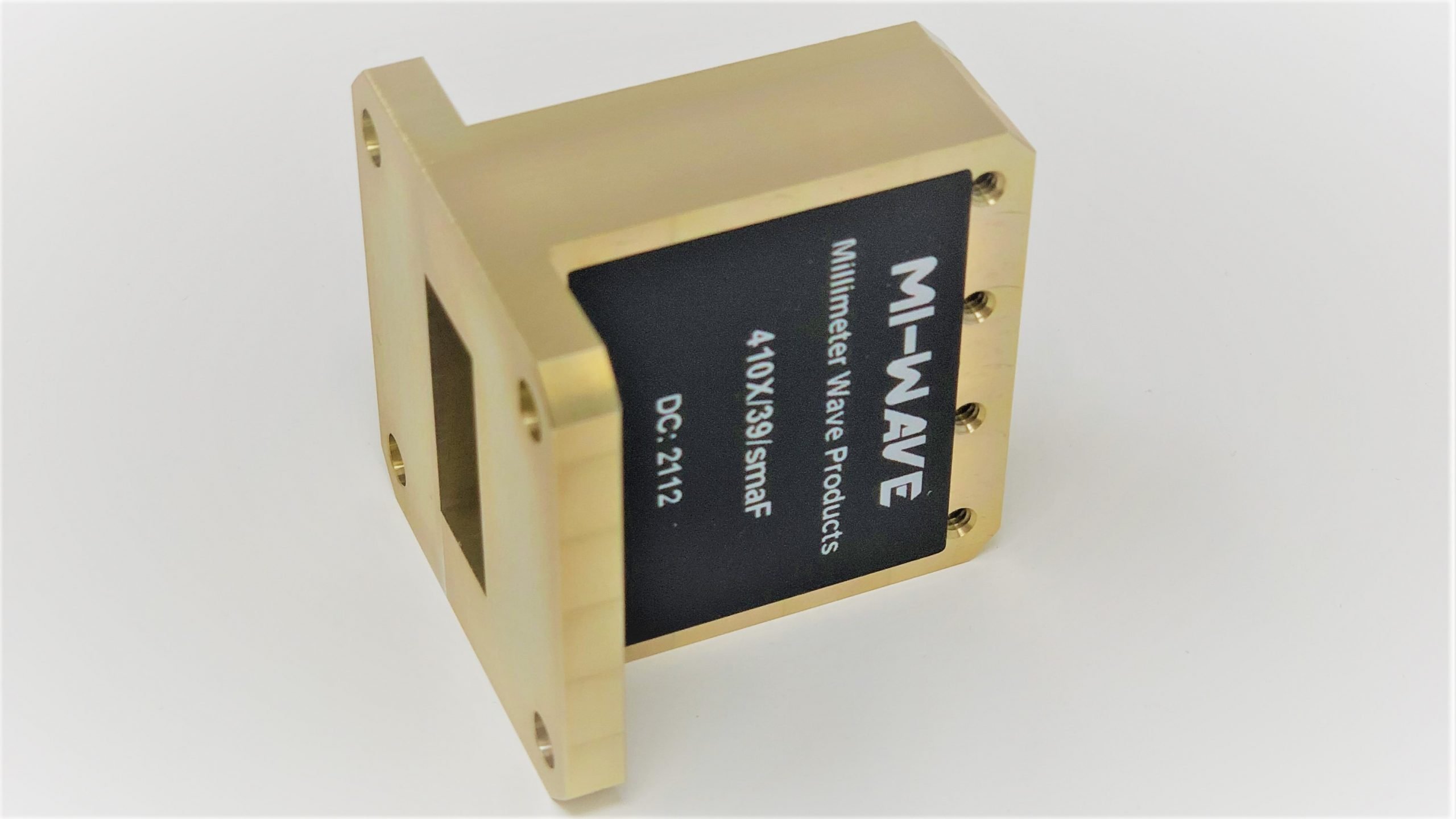

| 410X/39/SMAF | X-Band | 8.2～12.4 | 0.4 | 17 | 150 | WR-90導波管 UG-39/Uフランジ |
SMAメスコネクター |
| 410X/39/SMAM | X-Band | 8.2～12.4 | 0.4 | 16 | 150 | WR-90導波管 UG-39/Uフランジ |
SMAオスコネクター |
| 410(75)/120/SMAF | WR-75 | 10～15 | 0.3 | 20 | 150 | WR-75導波管 | SMAメスコネクター |
| 410Ku/419/SMAF | Ku-Band | 12.4～18 | 0.3 | 20 | 150 | WR-62 導波管 UG-419フランジ |
SMAメスコネクター |
| 410(51)/UBR180/CKF | WR-51 | 12～15 | 0.3 | 20 | 10 | WR-51導波管 UBR180フランジ（Oリング付き） |
CKメスコネクター |

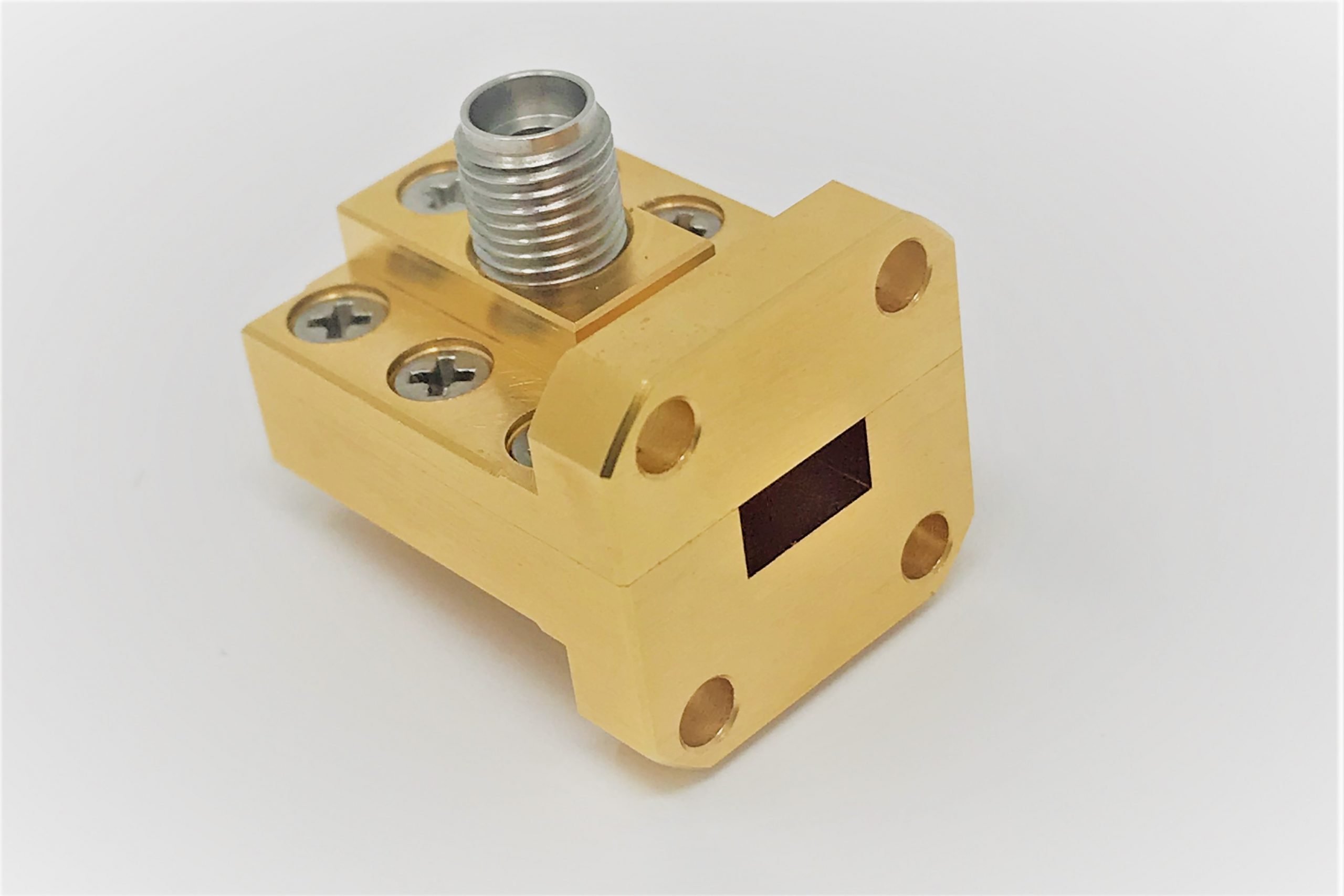

| 410K/595/SMAF | K-Band | 18～26.5 | 0.4 | 20 | 150 | WR-42導波管 UG-595/Uフランジ |
SMAメスコネクター |
| 410K/595/KF | K-Band | 18～26.5 | 0.4 | 20 | 10 | WR-42導波管 UG-595/Uフランジ |
Kメスコネクター |

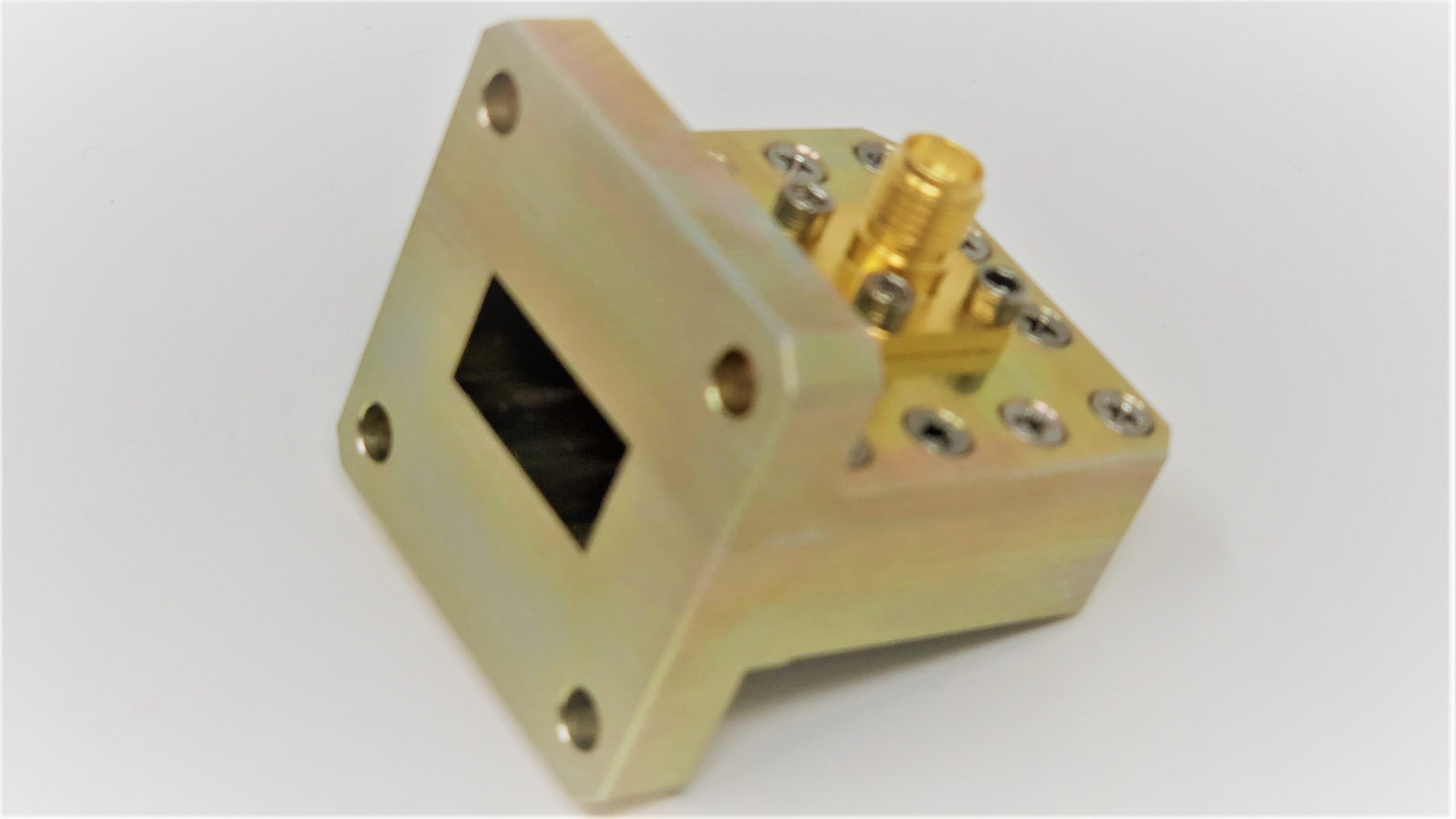

| 410(34)/596/KF | WR-34 | 22～33 | 0.4 | 20 | 10 | WR-34導波管 UG-596フランジ（Oリング付き） |
Kメスコネクター |
| 410(34)/595/KF | WR-34 | 22～33 | 0.4 | 17 | 10 | WR-34導波管 UG-596フランジ（Oリング付き） |
Kメスコネクター |
| 410(34)/595/3.5mmF | WR-35 | 22～33 | 0.4 | 20 | 10 | WR-34導波管 UG-596フランジ（Oリング付き） |
3.5mmメスコネクター |
| 410A/599/KF | Ka-Band | 26.5～40 | 0.4 | 20 | 10 | WR-28導波管 UG-599/Uフランジ |
Kメスコネクター |
| 410A/599/KM | Ka-Band | 26.5～40 | 0.4 | 20 | 10 | WR-28導波管 UG-599/Uフランジ |
Kオスコネクター |

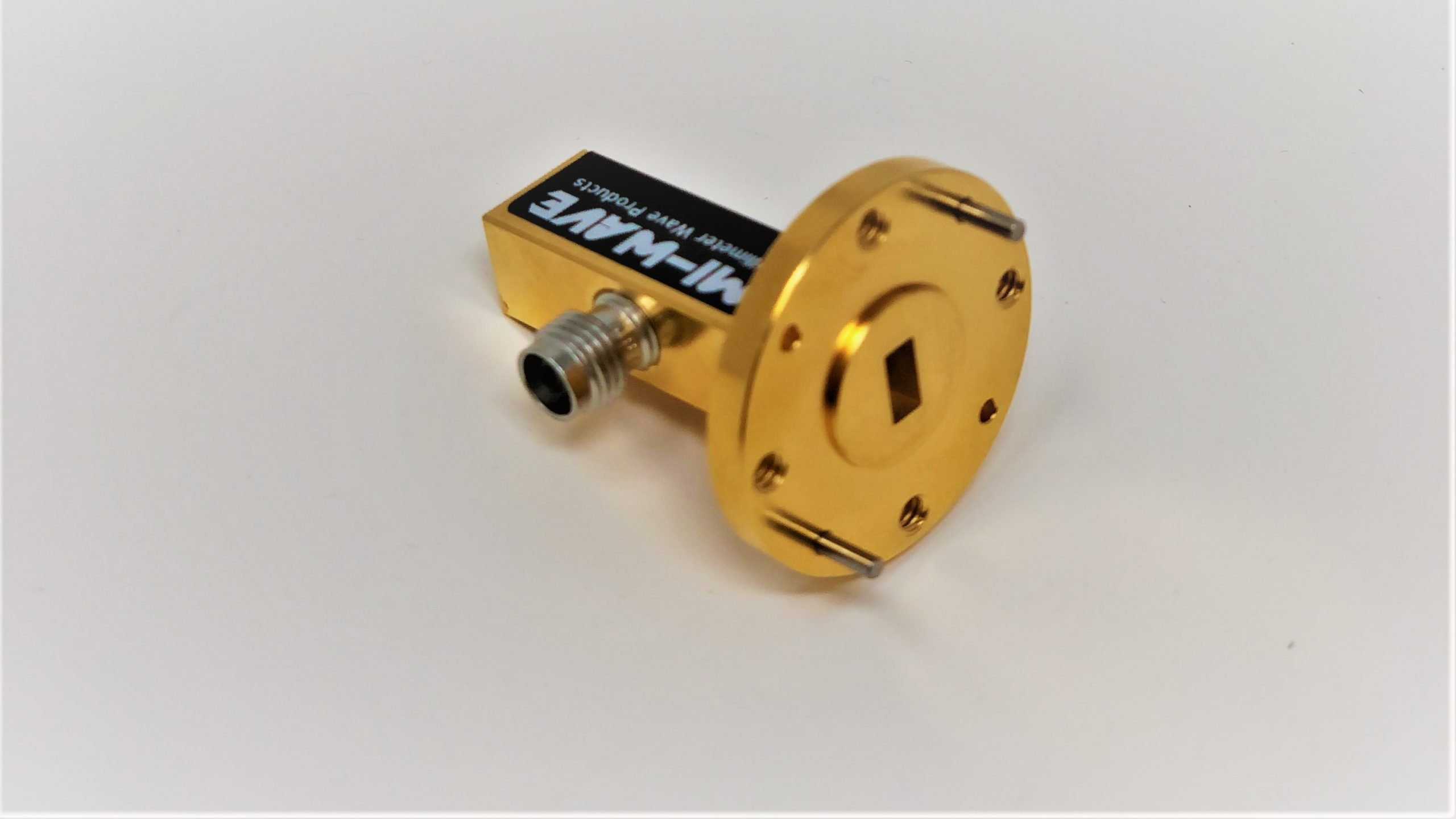

| 410B/383/KF | Q-Band | 33～40 | 0.5 | 20 | 10 | WR-22導波管 UG-383/Uフランジ |
Kメスコネクター |
| 410B/383/KM | Q-Band | 33～40 | 0.4 | 20 | 10 | WR-22導波管 UG-383/Uフランジ |
Kオスコネクター |
| 410B/383/2.4mmF | Q-Band | 33～50 | 0.4 | 20 | 10 | WR-22導波管 UG-383/Uフランジ |
2.4mmメスコネクター |
| 410B/383/2.4mmM | Q-Band | 33～50 | 0.4 | 20 | 10 | WR-22導波管 UG-383/Uフランジ |
2.4mmオスコネクター |

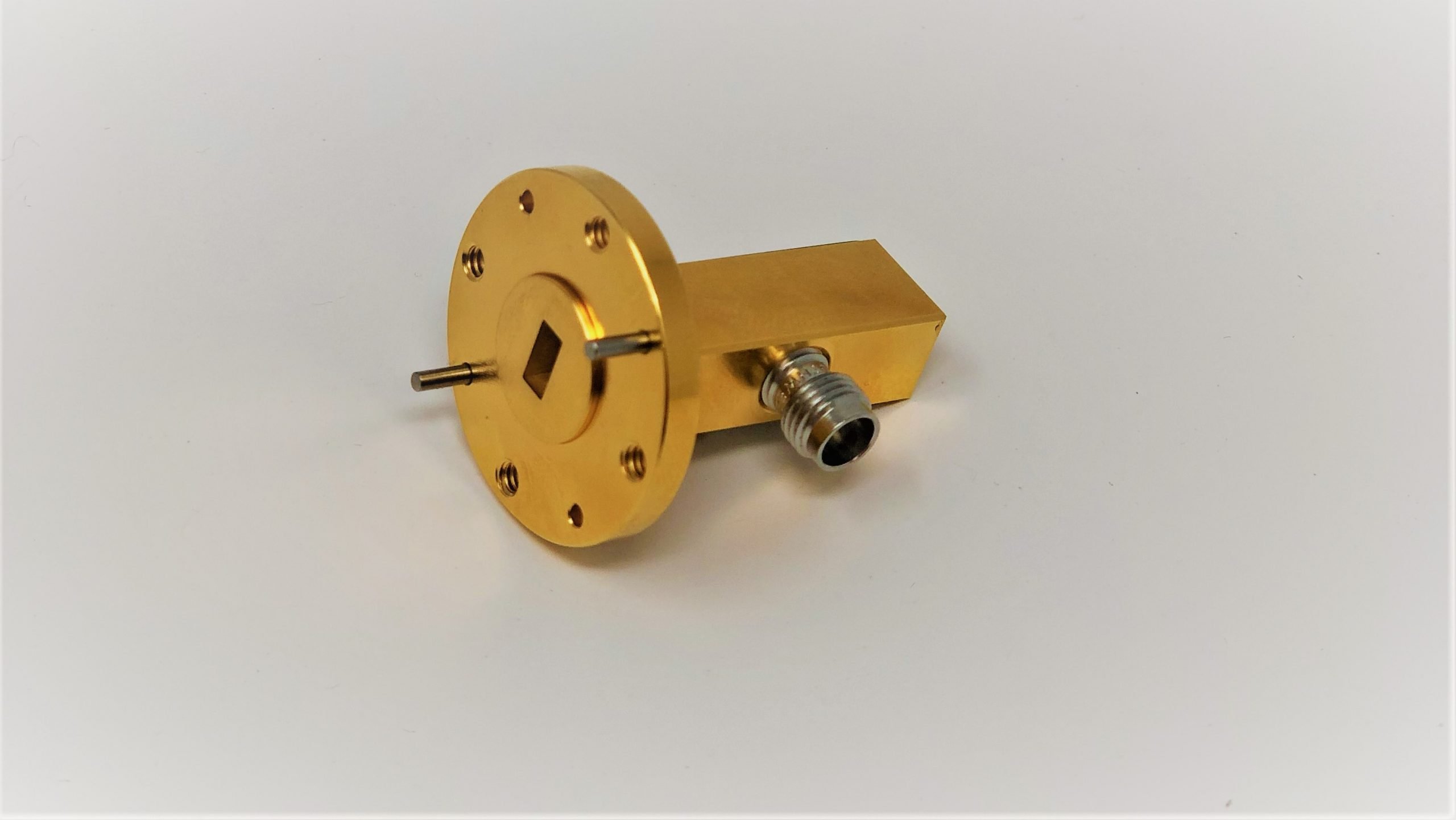

| 410U/383/1.85mmF | U-Band | 40～60 | 0.5 | 17 | 10 | WR-19導波管 UG-383/UMフランジ |
1.85mmメスコネクター |
| 410U/383/1.85mmM | U-Band | 40～60 | 0.5 | 17 | 10 | WR-19導波管 UG-383/UMフランジ |
1.85mmオスコネクター |
| 410V/385V/1.85mmF | V-Band | 50～67 | 0.5 | 17 | 10 | WR-15導波管 UG-385/Uフランジ |
1.85mmメスコネクター |
| 410V/385/1.85mmM | V-Band | 50～67 | 0.5 | 17 | 10 | WR-15導波管 UG-385/Uフランジ |
1.85mmオスコネクター |
| 410V/385V/1.85mmF | V-Band | 50～67 | 0.5 | 17 | 10 | WR-15導波管 UG-385/Uフランジ |
1.85mmメスコネクター |
| 410V/385/1.00mmF | V-Band | 50～67 | 0.5 | 15 | 10 | WR-15導波管 UG-385/Uフランジ |
1.00mmメスコネクター |
| 410E/387/1.00mmM | E-Band | 60～90 | 1 | 15 | 10 | WR-12導波管 UG-387/Uフランジ |
1.00mmオスコネクター |

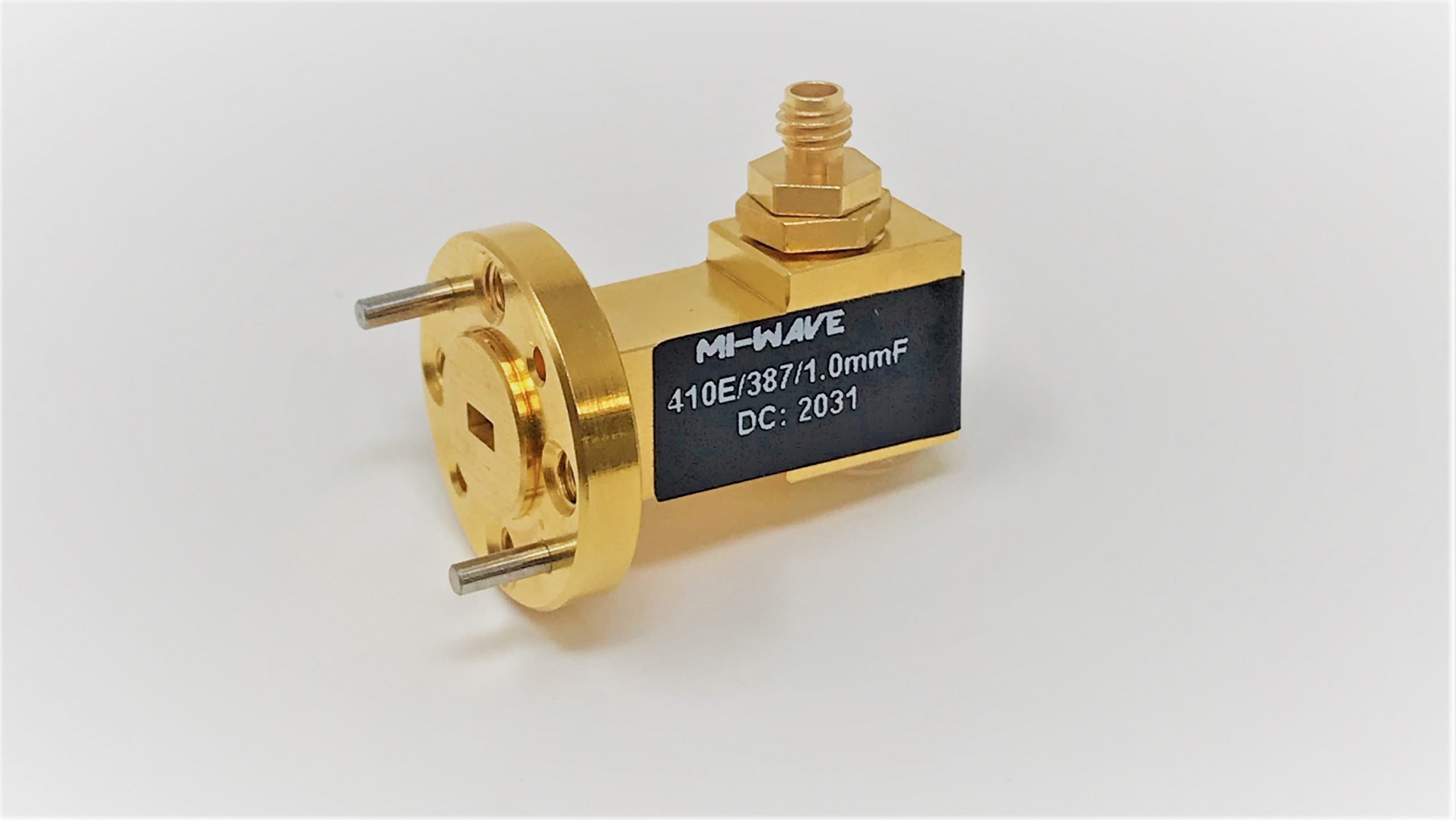

| 410E/387/1.00mmF | E-Band | 60～90 | 1 | 15 | 10 | WR-12導波管 UG-387/Uフランジ |
1.00mmメスコネクター |
| 410W/387/1.00mmM | W-Band | 75～110 | 1.2 | 15 | 10 | WR-10 導波管 UG-387/UMフランジ |
1.00mmオスコネクター |
| 410W/387/1.00mmF | W-Band | 75～110 | 1.2 | 15 | 10 | WR-10 導波管 UG-387/UMフランジ |
1.00mmメスコネクター |
