高出力バイアスT型コネクタ

カテゴリー

データシート: 2024-Brochure-10-Bias-Tees

概要
仕様

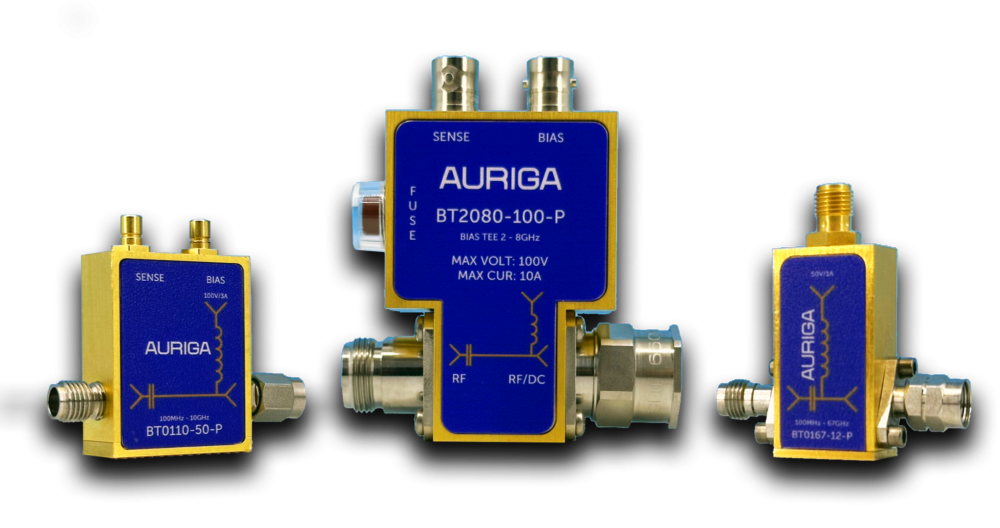

Auriga Bias Teesは、100MHzから26.5GHzまでの複数の周波数帯域にわたるハイパワーハンドリングとRF性能の完璧なバランスを提供いたします。これらは、RF性能を犠牲にすることなく設計されています。
信号損失を最小限に抑え、効率的な熱除去を可能にするために最高品質の材料のみが使用されています。
最高出力バイアス・ティーには、電流スパイクからDUTを保護するための高速ヒューズが含まれています。DC検出ポートは、入射DC電圧を正確に測定するために設けられています。
外部ヒートシンクを必要とするバイアスティーには、取り付けが容易なプリタップ穴があります。

製品ラインナップ

Model	Min Freq	Max Freq	Max Current	RF Power	Voltage	Typ. Ins. Loss	Connector	Datasheet
BT0780-150-P	0.7 GHz	8 GHz	3:00 AM	150 W	200 V	1.5 dB	N Type (m-f)	BT0780-150-P
BT0118-10-P	0.1 GHz	18 GHz	2:00 AM	10 W	50 V	1.5 dB	2.92 mm (m-f)	DS-BT0118-V01
BT0118-1-N	0.1 GHz	18 GHz	1:00 AM	1 W	50 V	1.5 dB	2.92 mm (m-f)	DS-BT0118-V01
BT2080-100-P	2 GHz	8 GHz	10:00 AM	100 W	100 V	1.7 dB	N Type (m-f)	DS-BT2080-100-P-V01
BT0110-50-P	0.1 GHz	10 GHz	3:00 AM	50 W	100 V	1.8 dB	2.92 mm (m-f)	DS-BT0110-50-P-V01
BT0710-50-P	0.7 GHz	10 GHz	3:00 AM	50 W	100 V	1.8 dB	2.92 mm (m-f)	DS-BT0710-50-P-V01
BT2018-50-P	2 GHz	18 GHz	2:00 AM	50 W	50 V	1.8 dB	2.92 mm (m-f)	DS-BT2018-50-P-V01
BT1018-50-P	1 GHz	18 GHz	1:00 AM	50 W	50 V	2 dB	2.92 mm (m-f)	DS-BT1018-50-P-V01
BT1026-10-P	1 GHz	26.5 GHz	2:00 AM	10 W	50 V	2 dB	2.92 mm (m-f)	DS-BT1026-10-P-V01
BT0150-1-N	0.1 GHz	50 GHz	1:00 AM	1 W	50 V	2 dB	2.4 mm (m-f)	DS-BT0150-V01
BT0150-12-P	0.1 GHz	50 GHz	1:00 AM	12 W	50 V	2 dB	2.4 mm (m-f)	DS-BT0150-V01
BT0126-1-N	0.1 GHz	26.5 GHz	1:00 AM	1 W	50 V	2.2 dB	2.92 mm (m-f)	DS-BT0126-1-N-V01
BT1026-1-P	1 GHz	26.5 GHz	2:00 AM	1 W	150 V	2.2 dB	2.92 mm (m-f)	DS-BT1026-1-P-V01
BT0140-1-N	0.1 GHz	40 GHz	1:00 AM	1 W	50 V	2.5 dB	2.92 mm (m-f)	DS-BT0140-V01
BT0140-12-P	0.1 GHz	40 GHz	2:00 AM	12 W	50 V	2.5 dB	2.92 mm (m-f)	DS-BT0140-V01
BT0167-1-N	0.1 GHz	67 GHz	1:00 AM	1 W	50 V	3.2 dB	1.85 mm (m-f)	DS-BT0167-V01
BT0167-12-P	0.1 GHz	67 GHz	1:00 AM	12 W	50 V	3.2 dB	1.85 mm (m-f)	DS-BT0167-V01
BT0167-12-P-HV	0.1 GHz	67 GHz	1:00 AM	12 W	200 V	3.2 dB	1.85 mm (m-f)	DS-BT0167-12-P-HV-V01
