Spectrum Analyzer Extension Modules
Virginia Diodes
概要
VDI社のスペクトラムアナライザーエクステンション（SAX）モジュールはマイクロ波スペクトラムアナライザーの高性能ブロードバンドダウンコンバージョンと周波数拡張をTHz範囲に提供します。
VDI SAXモジュールは完全な導波路帯域をカバーし、WR28（26〜40 GHz）〜WR1.0（750〜1100 GHz）で利用可能です。（追加の帯域は開発中です。）

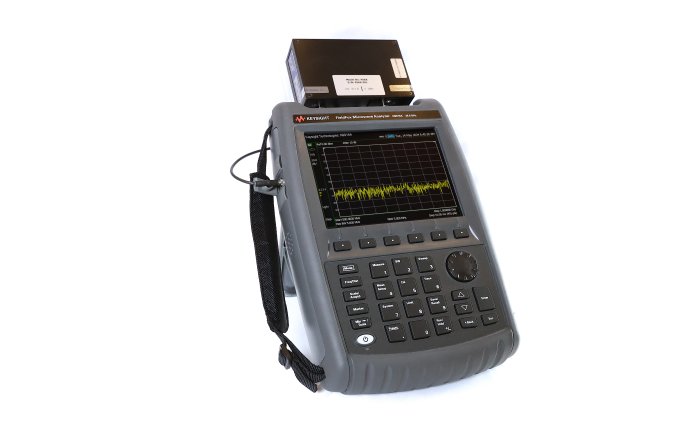

外部ミキサーオプションを備えた最新のスペクトラムアナライザーと互換性があります。
ダウンコンバージョンとアップコンバージョンブロックに対してSAXモジュールは入力周波数と電力の要件を満たすLO信号発生器で駆動できます。 スペクトルアナライザー拡張機能の互換性については弊社にお問い合わせください。
標準機能
- 導波管全帯域カバー
- 低変換損失およびノイズ指数
- ブロックダウンコンバージョン用の最大40 GHzのブロードバンドIF
- 8インチx 5インチx 3インチのエンクロージャー
- スタンドアロン操作または光学テーブルやプローブへの取付けに適合
- 9V DC電源
オプション
- ブロックアップコンバージョン用のIF入力ポート
- アップコンバージョンオプションで使用するアンプとフィルター
- 外部マイクロメーター駆動の可変減衰器（〜0-30dB）
- 自由空間結合用の出力ホーンアンテナ
- 導波管テストポート拡張
- 高感度

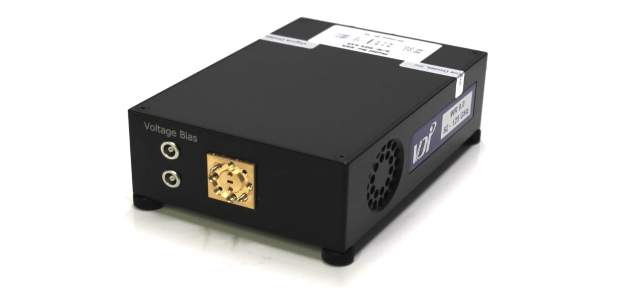

Mini SAX (New)
標準製品リスト
| VDI Mini SAX Standard Product List | |||
| VDI Part # | Band (GHz) |
|
Maximum Available IF Bandwidth (GHz)† |
| Intrinsic Mixer* | |||
| WR0.65SAX-M | 1,100 - 1,500 | 33 | 40 |
| WR1.0SAX-M | 750 - 1,100 | 25 | 40 |
| WR1.5SAX-M | 500 - 750 | 18 | 40 |
| WR2.2SAX-M | 330 - 500 | 13 | 40 |
| WR2.8SAX-M | 260 - 400 | 13 | 40 |
| WR3.4SAX-M | 220 - 330 | 12 | 40 |
| WR4.3SAX-M | 170 - 260 | 11 | 26 |
| WR5.1SAX-M | 140 - 220 | 11 | 22 |
| WR6.5SAX-M | 110 - 170 | 10 | 17 |
| WR8.0SAX-M | 90 - 140 | 10 | 14 |
| WR10SAX-M | 75 - 110 | 10 | 11 |
| WR12SAX-M | 60 - 90 | 10 | 9 |
| WR15SAX-M | 50 - 75 | 9 | 7.5 |
| WR19SAX-M | 40 - 60 | 9 | 6 |
| WR28SAX-M | 26 - 40 | 9 | 4 |
*Intrinsic mixer conversion loss is measured before any IF amplification.
† For block down-conversion mode only. Maximum IF bandwidth is limited to
20 GHz when up-conversion option is added.
For more information about the Displayed Average Noise Level (DANL), please
refer to the SAX Product manual located on the Resources tab.
|
VDI Spectrum Analyzer Extension Mini (SAX-M) Module Specifications |
|||
| Description | Specification | Connector | |
| LO Input | Standard Frequency (Typical / Damage) | 10 dBm / 20 dBm | 2.92mm (f) |
| High Frequency (Typical / Damage) | 0 dBm / 6 dBm | 2.92mm (f) | |
| IF Output | Standard Frequency | 16kHz-2.5GHz | 2.92mm (f) |
| High Frequency | <20GHz | 2.92mm (f) | |
| RF Input | VDI Precision Flange | See Diagram | UG-387/UM |
| AC Input | Power Supply (Included) | 100-240VAC, 1.5A, 50-60 Hz | US or EU |
| External Dimensions | 5" x 3.5" x 1.5" | SAX-M Mechanical Drawing | - |
| Maximum Weight | - | 4.0 lbs | - |

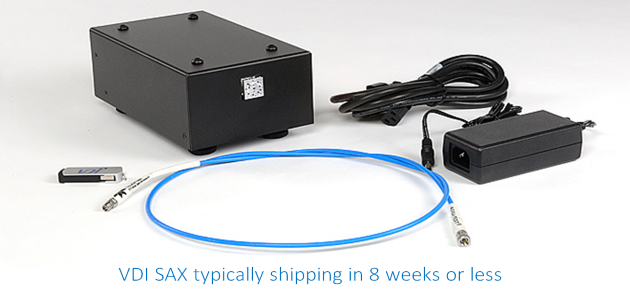

SAX MODULES
標準製品リスト
| VDI SAX Standard Product List | |||
| VDI Part # | Band (GHz) |
|
Maximum Available IF Bandwidth (GHz)† |
| Intrinsic Mixer* | |||
| WR0.65SAX | 1,100 - 1,500 | 33 | 40 |
| WR1.0SAX | 750 - 1,100 | 30 | 40 |
| WR1.5SAX | 500 - 750 | 18 | 40 |
| WR2.2SAX | 330 - 500 | 16 | 40 |
| WR2.8SAX | 260 - 400 | 13 | 40 |
| WR3.4SAX | 220 - 330 | 14 | 40 |
| WR4.3SAX | 170 - 260 | 11 | 26 |
| WR5.1SAX | 140 - 220 | 11 | 22 |
| WR6.5SAX | 110 - 170 | 10 | 17 |
| WR8.0SAX | 90 - 140 | 10 | 14 |
| WR10SAX | 75 - 110 | 10 | 11 |
| WR12SAX | 60 - 90 | 10 | 9 |
| WR15SAX | 50 - 75 | 9 | 7.5 |
| WR19SAX | 40 - 60 | 9 | 6 |
| WR28SAX | 26 - 40 | 9 | 4 |
*Intrinsic mixer conversion loss is measured before any IF amplification.
† For block down-conversion mode only. Maximum IF bandwidth is limited to
20 GHz when up-conversion option is added.
For more information about the Displayed Average Noise Level (DANL), please
refer to the SAX Product manual located on the Resources tab.
|

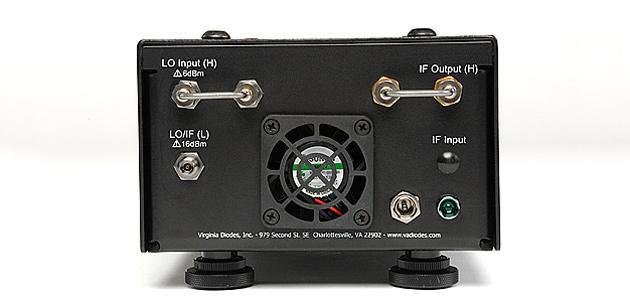

VDI Spectrum Analyzer Extension (SAX) Module Specifications |
|||
| Description | Specification | Connector | |
| LO Input | Standard Frequency (Typical / Damage) | 10 dBm / 20 dBm | 2.92mm (f) |
| High Frequency (Typical / Damage) | 0 dBm / 6 dBm | 2.92mm (f) | |
| IF Output | Standard Frequency | 16kHz-2.5GHz | 2.92mm (f) |
| High Frequency | <20GHz | 2.92mm (f) | |
| RF Input | VDI Precision Flange | See Diagram | UG-387/UM |
| AC Input | Power Supply (Included) | 100-240VAC, 1.5A, 50-60 Hz | US or EU |
| External Dimensions | 8" x 5" x 3" | SAX Mechanical Drawing | - |
| Maximum Weight | - | 4.0 lbs | - |
