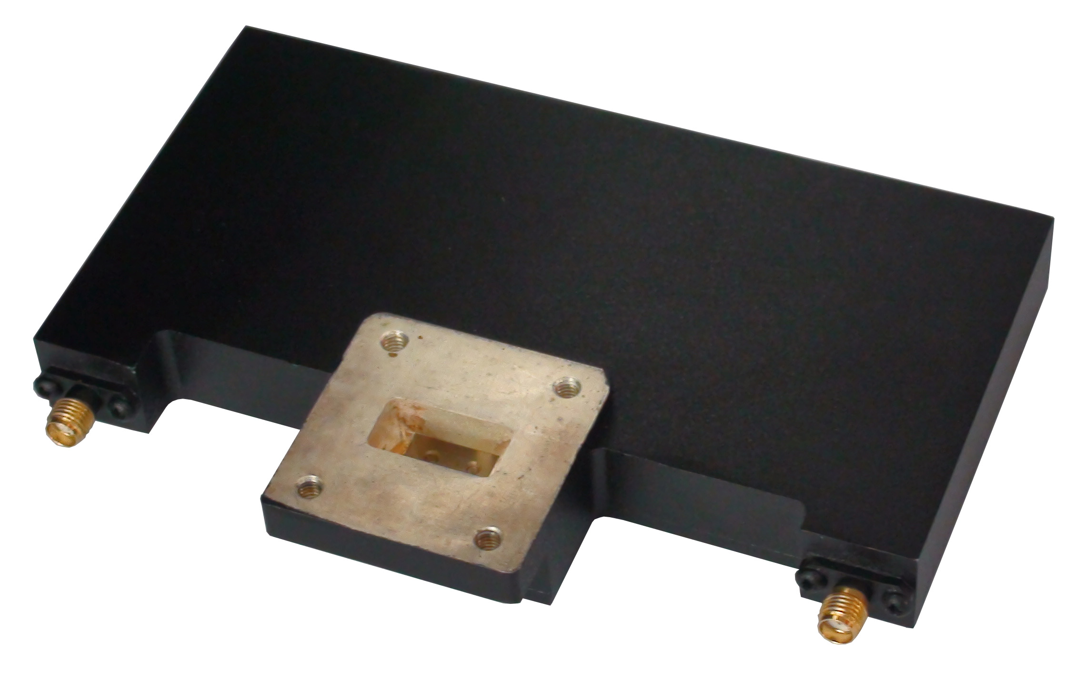

導波管デュプレクサー（RWDUPシリーズ）
RF-LAMBDA社の導波管デュプレクサーは、2つの周波数を共通の導波管に合成するために使用されます。
高いアイソレーションと低い挿入損失を実現し、様々な周波数に対応しています。
ご要望に応じて、気密性の高いオプションもご用意できます。
製品ラインナップ
Waveguide Duplexer（RWDUP Series）
| Model | Description | CH1 Frequency Range | CH2 Frequency Range | Insertion Loss | Isolation | Average Power Handling | Packaging | Datasheet |
|---|---|---|---|---|---|---|---|---|
| RWDUP112AA | Waveguide Duplexer | 7.606～7.69GHz | 7.767～7.851GHz | 2.3dB | 60dB | 200W | Waveguide | Datasheet |
| RWDUP112AB | Waveguide Duplexer | 8.317～8.377GHz | 8.44～8.5GHz | 1.6dB | 60dB | 200W | Waveguide | Datasheet |
| RWDUP15AC | Waveguide Duplexer | 55～58GHz | 72～74GHz | 2.5dB | 60dB | 200W | Waveguide | |
| RWDUP22AC | Waveguide Duplexer | 34～36GHz | 45～49GHz | 2dB | 60dB | 200W | Waveguide | |
| RWDUP28AC | Waveguide Duplexer | 26.5～29GHz | 38～39.5GHz | 1.5dB | 60dB | 200W | Waveguide | |
| RWDUP42AA | Waveguide Duplexer | 18.167～18.677GHz | 19.177～19.687GHz | 1.5dB | 65dB | 200W | Waveguide | Datasheet |
| RWDUP42AB | Waveguide Duplexer | 21.74～22.4GHz | 22.94～23.6GHz | 1.5dB | 65dB | 200W | Waveguide | Datasheet |
| RWDUP42AC | Waveguide Duplexer | 24.056～24.084GHz | 24.222～24.25GHz | 1.5dB | 60dB | 200W | Waveguide | Datasheet |
| RWDUP51AA | Waveguide Duplexer | 17.156～17.184GHz | 17.272～17.3GHz | 2.5dB | 55dB | 200W | Waveguide | Datasheet |
| RWDUP62AA | Waveguide Duplexer | 14.739～14.858GHz | 15.229～15.348GHz | 1.5dB | 55dB | 200W | Waveguide | Datasheet |
| RWDUP75AA | Waveguide Duplexer | 10.21～10.298GHz | 10.56～10.648GHz | 1.5dB | 65dB | 200W | Waveguide | Datasheet |
| RWDUP75AB | Waveguide Duplexer | 10.933～11.195GHz | 11.423～11.685GHz | 1.5dB | 65dB | 200W | Waveguide | Datasheet |
| RWDUP75AC | Waveguide Duplexer | 12.891～12.975GHz | 13.157～13.241GHz | 1.5dB | 65dB | 200W | Waveguide | Datasheet |
