導波管フィルター（FILT）
- 主な製品特徴
-
- 高性能・低コスト
- 3～170GHz（WR229～WR06）
- 高除去比、低VSWR、低損失
- ローパス、ハイパス、バンドパス性能
- 狭帯域および広帯域
- 市販品（COTS）、カスタム設計のご要望にも対応
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- 導波管フィルター（FILT）
ANTERAL

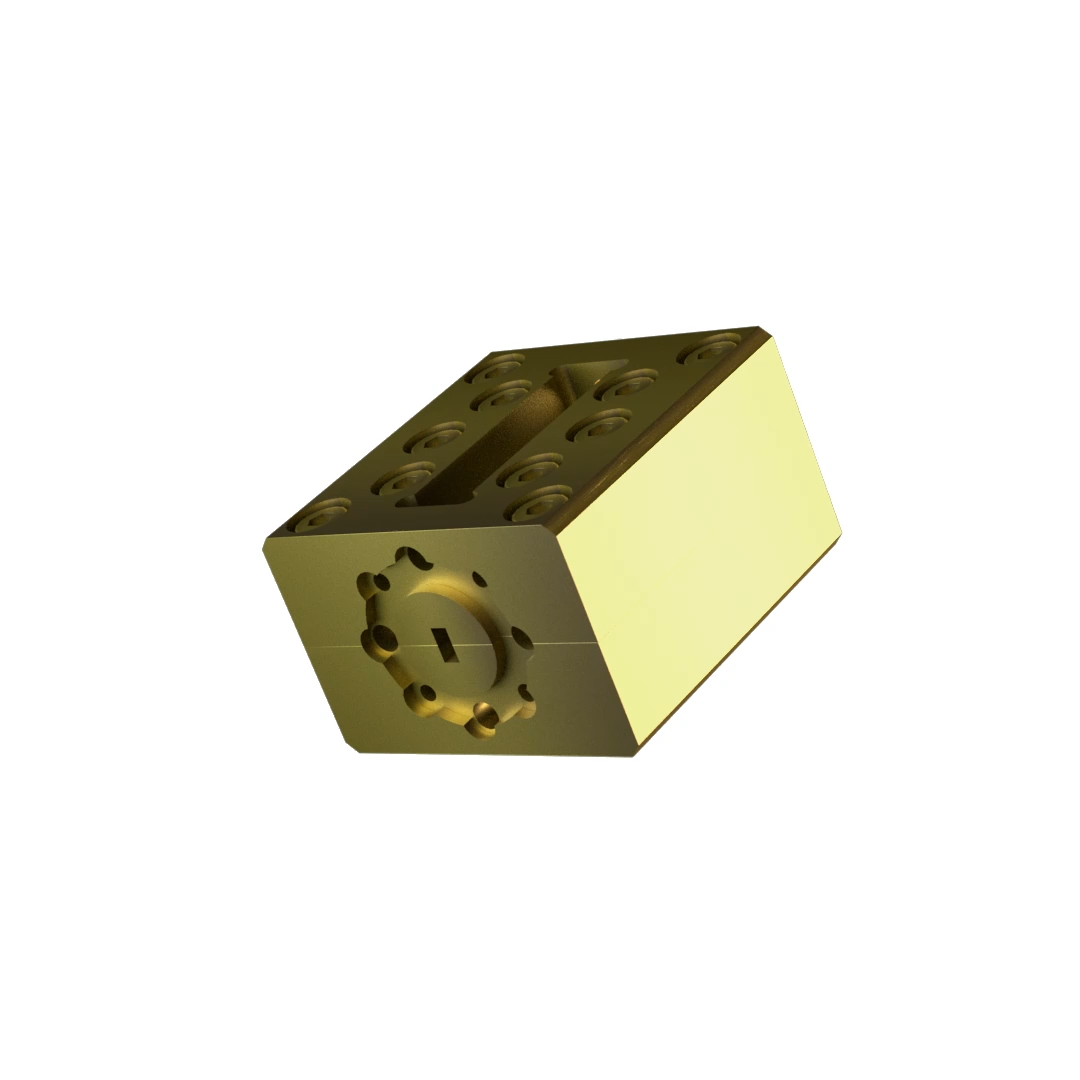

フィルター（FILT）
Anteral社のフィルターおよびマルチプレクサーは、3GHz～110GHzまでの周波数範囲をカバーする様々なバンドで提供されています。
市販品（COTS）とカスタム設計の両方に対応可能です。
すべてのフィルターおよびマルチプレクサーは、最小限の設置面積と低質量を実現するように設計されています。
カスタムトポロジー向けに最適化されたアセンブリもご用意しています。
RFおよび熱機械設計、材料および仕上げの選定は、重要なパラメータの最適化または最適な妥協性能を目指して行われます。
最適な熱安定性を実現するための材料選定も行われます。
フィルターとダイプレクサーは、設計上、小型でコンパクトです。構造に応じて、低い挿入損失とカットオフ除去比が得られます。
ほとんどの部品は回転数が少なく、アンテナ給電ネットワークの一部として組み込むことができます。
導波管のサイズと周波数範囲が広いため、寸法やその他の仕様についてはAnteral社にお問い合わせください。
ローパスフィルター、バンドパスフィルター、ハイパスフィルターが利用可能です。
狭帯域および広帯域の性能を備えています。
以下の表に、利用可能なフィルターの一部をまとめました。
導波管ローパスフィルター
一般的に高調波除去に使用されます。
波形型、ワッフル型、その他高度なソリューションがあります。
電力処理能力、多重化、コロナ放電において高い性能を発揮します。
導波管バンドパスフィルター
選択性を高めるための楕円または擬似楕円伝達関数を採用。
電力処理能力、多重化、コロナ放電において優れた性能を発揮します。
導波管ハイパスフィルター
電力処理能力、多重化、コロナ放電において優れた性能を発揮します。
製品ラインナップ
Filters（FILT）
| Model | Pass band （GHz） |
Interface Ports | Datasheet |
|---|---|---|---|
| LPF-SAT-C-01 | 3.4～4.2 | WR-229 | Datasheet |
| LPF-SAT-X-01 | 7.72～7.75 | WR-112 | Datasheet |
| LPF-SAT-KU-01 | 10.7～12.75 | WR-75 | Datasheet |
| LPF-SAT-KU-02 | 10.7～12.75 | WR-75 | Datasheet |
| LPF-SAT-K-01 | 17～21 | WR-51 | Datasheet |
| BPF-SAT-X-01 | 7.25～7.75 | WR-112 | Datasheet |
| BPF-SAT-X-02 | 7.25～7.75 | WR-112 | Datasheet |
| BPF-SAT-X-08 | 7.9～8.4 | WR-112 | Datasheet |
| BPF-SAT-KU-01 | 10.7～12.7 | WR-75 | Datasheet |
| BPF-SAT-K-01 | 20.2～21.2 | WR-42 2.92mm |
Datasheet |
| BPF-SAT-KA-01 | 26.5～32.5 | WR-28 | Datasheet |
| BPF-SAT-KA-02 | 29～31 | WR-28 2.92mm |
Datasheet |
| BPF-SAT-Q-01 | 37.5～42.5 | WR-22 | Datasheet |
| BPF-5G-V-01 | 58.5～59.5 | WR-15 | Datasheet |
| BPF-5G-V-02 | 61～62 | WR-15 | Datasheet |
| BPF-5G-E-01 | 71～76 | WR-12 | Datasheet |
| BPF-5G-E-02 | 81～86 | WR-12 | Datasheet |

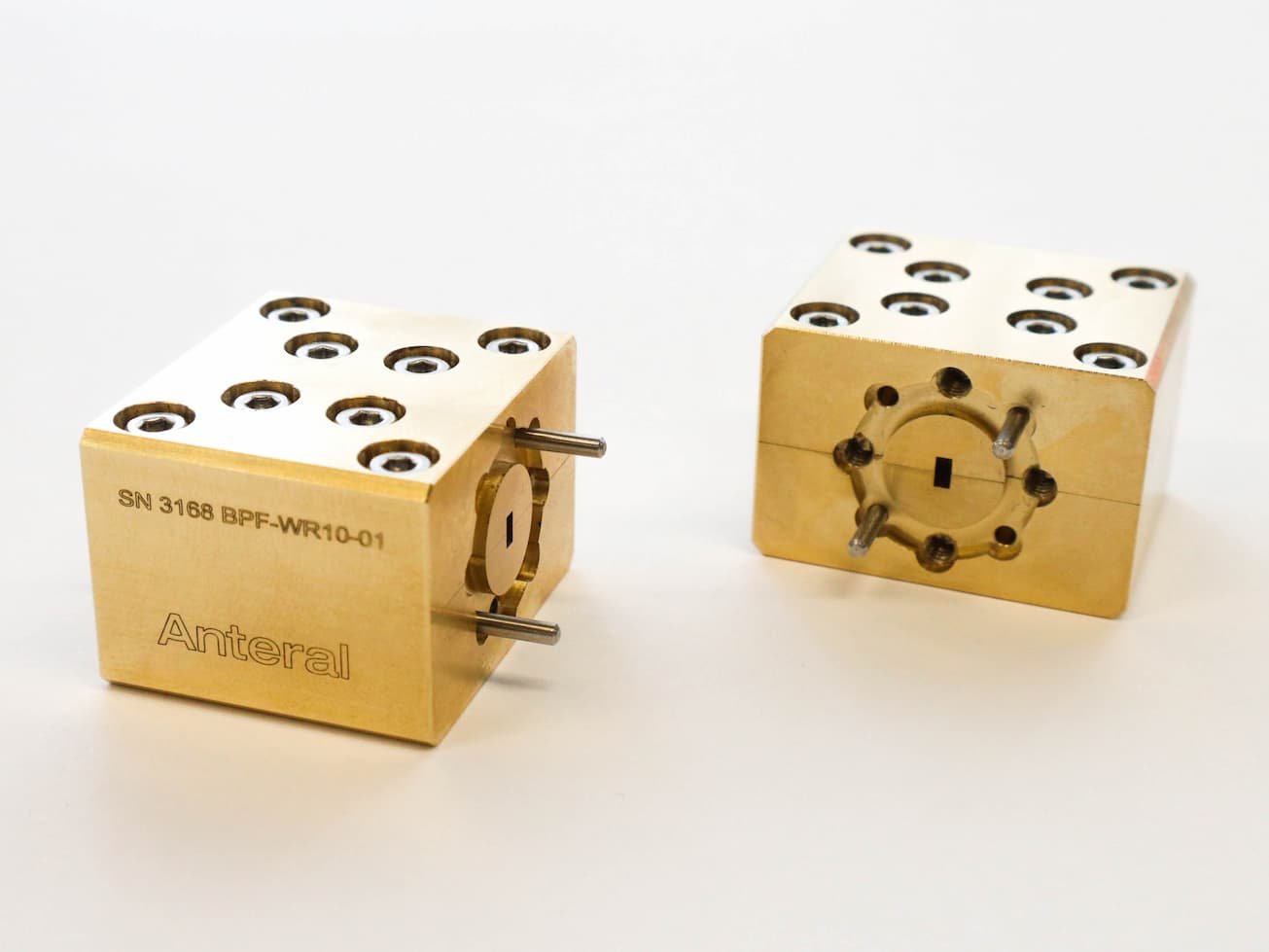

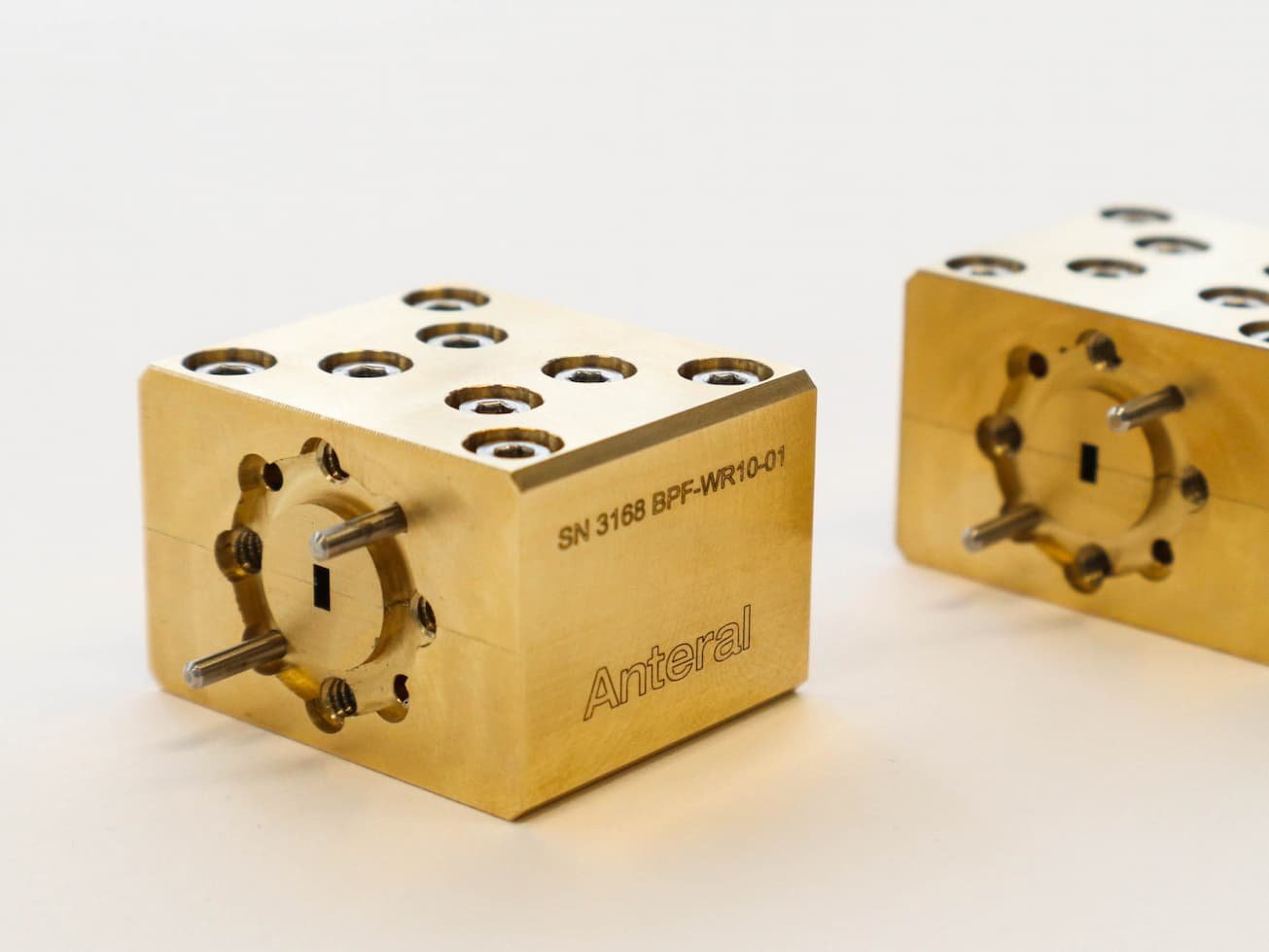

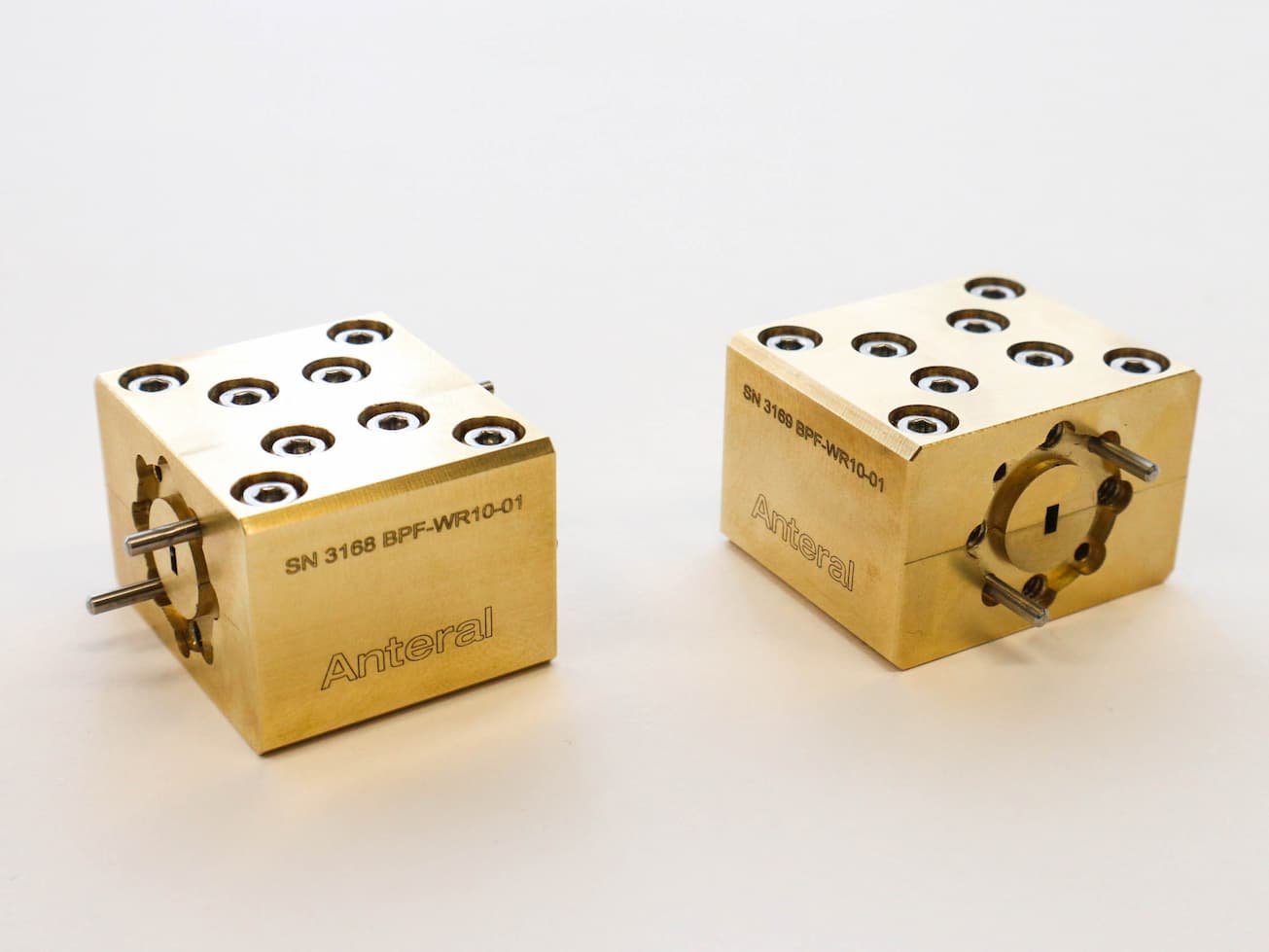

| BPF-WR10-01 | 90～100 | WR-10 | Datasheet |
| HPF-SAT-X-01 | 7.9～8.4 | WR-112 | Datasheet |
