マイクロ波マルチプレクサー
- 主な製品特徴
-
- 信号の純度を維持: 各ポート間で40dB以上の高い減衰量を確保し、相互干渉（クロストーク）を徹底的に排除
- 優れた電力効率: 全帯域で2.0dB以下の低挿入損失を達成し、送信出力のロスを最小限に抑えます
- 即戦力のインターフェース: 汎用性の高いSMA端子と堅牢なアルミ筐体により、試験ベンチから実機組み込みまで幅広く対応します
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- マイクロ波マルチプレクサー
ANATECH ELECTRONICS - AEI
Anatech Electronics（AEI）のマルチバンド・マルチプレクサーは、複数の周波数帯で運用する通信事業者向けに、送信・受信経路を単一アンテナに多重化（またはその逆）したり、単一アンテナからの信号を複数の基地局に分割したりするコスト効率の高いソリューションを提供し、システムがより多くのユーザーに対応できるようにします。本装置は、無線規格を問わず、最大6つの無線帯域を任意の組み合わせで2方向（デュプレクサー）または3方向（トリプレクサー）に結合・分割可能です。マルチバンド・マルチプレクサーはキャビティ方式またはセラミックフィルター技術で設計可能であり、それぞれ特定の用途に利点があります。VHFからマイクロ波周波数帯までの商用・軍事・公共安全無線システムで使用できます。
- マルチバンドキャビティマルチプレクサ/コンバイナ
AEIマルチバンドキャビティマルチプレクサー/コンバイナーは、複数の周波数帯域を1つのアンテナまたは処理ユニットに結合したり、受信アンテナから複数の経路に分割したりできます。2つの帯域を結合するデュプレクサー、または最大6つの帯域をカバーする3つの帯域を結合するトリプレクサーが可能です。
本装置は30～100dBのアイソレーションを有し、受動的相互変調歪み（PIM）を165dBまで低減する設計が可能です。動作周波数範囲は約30MHz～20GHzです。コネクターはType-N、SMA、7/16-DIN、UPC-7から選択できます。
- マルチバンドセラミックマルチプレクサー/コンバイナー
AEIマルチバンドセラミックマルチプレクサーは、複数の周波数帯域を1つのアンテナまたは処理ユニットに結合したり、受信アンテナから複数の経路に分割したりすることが可能です。2つの帯域を結合または分割するとデュプレクサー、3つの帯域ではトリプレクサー、4つの帯域ではクワッドプレクサーとなります。分離度は帯域間の近接度に応じて20～50dBの範囲です。
マルチバンドセラミックマルチプレクサーは、用途に応じて表面実装型、またはSMAコネクター／Type-Nコネクター付きコネクター実装型のいずれかで設計されています。
屋外用途向けの耐候性設計もご用意しています。動作周波数範囲は400MHzから6000MHzまで対応可能です。
| Model | Title | Band 1 | Band 2 | Band 3 | Band 4 | Band 5 |
|---|---|---|---|---|---|---|
| AE10-900MP1002 | 10-900 MHz LC Multiplexer | 10-45 MHz | 88-108 MHz | 174-216 MHz | 440-470 MHz | 800-900 MHz |
| AE115-148-240-298QP8359 | 70-115 MHz / 115-182 MHz / 182-298 MHz / 298-500 MHz Low Band Quadplexer | 70-115 MHz | 115-182 MHz | 182-298 MHz | 298-500 MHz | N/A |
| AE1880-1960-1745-2145MP1007 | 1880 / 1960 / 1745 / 2145 MHz Ceramic Quad Multiplexer | 1850-1910 MHz | 1930.0-1990.0 | 1710.0-1780.0 | 2110.0-2180.0 | |
| AE1882-1962-1745-2145MP1008 | 1882.5 / 1962.5 / 1745 / 2145 MHz Ceramic Quad Multiplexer | 1850-1915 MHz | 1930.0-1995.0 | 1710.0-1780.0 | 2110.0-2180.0 | |
| AE1882-1962-2132-1732MP1005 | 1882.5 / 1962.5 / 2132.5 / 1732.5 MHz Ceramic Quad Multiplexer | 1850-1915 MHz | 1930-1995 MHz | 2110-2155 MHz | 1710-1755 MHz | N/A |
| AE2310-2593-1745-680MP1024 | 5G/LTE Frequency Band 30(WCS)/ Band 41 / Band 66(Extended AWS) /Band 71 Multiplexer | 2305-2315 MHz | 2496-2690 MHz | 1710-1780 MHz | 663-698 MHz | |
| AE2310-3625-1745-680MP1022 | 5G/LTE Frequency Band 30(WCS)/ Band 48 / Band 66(Extended AWS) /Band 71 Multiplexer | 2305-2315 MHz | 3550-3700 MHz | 1710-1780 MHz | 663-698 MHz | |
| AE2355-2593-2155-634MP1021 | 5G/LTE Frequency Band 30(WCS)/ Band 41 / Band 66(Extended AWS) /Band 71 Multiplexer | 2350-2360 MHz | 2496-2690 MHz | 2110-2200 MHz | 617-652 MHz | |

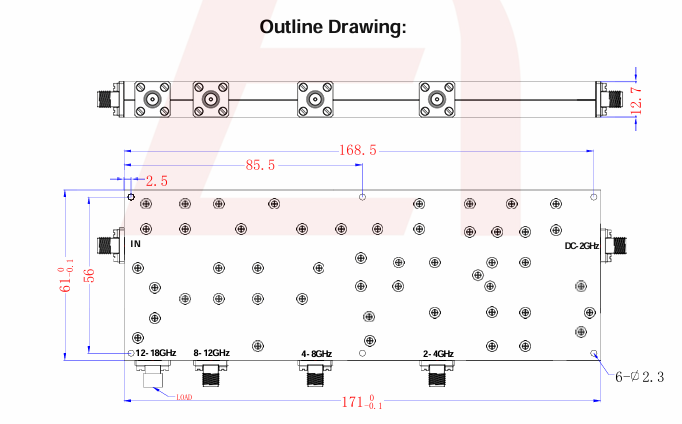

| AE2G-3G-6G-10GQP8354 | DC-2 GHz / 2-4 GHz / 4-8 GHz / 8-12 GHz Quadruplexer | DC-2 GHz | 2-4 GHz | 4-8 GHz | 8-12 GHz | |
| AE434-895-1833-2450QP8362 | 434 / 895 / 1833 / 2450 Cavity Band Separation Quadruplexer | 433 - 435 MHz | 863 - 925 MHz | 1610 - 2056 MHz | 2400 - 2500 MHz | |
| AE450-900-1385-2350-5450MP1037 | 400 - 6000 MHz Multiplexer | 400 - 500 MHz | 800 - 1000 MHz | 1160 - 1610 MHz | 2200 - 2500 MHz | 4900 - 6000 MHz |
| AE500-972-2100-3000MP1032 | 500/615-1330/1500-2700/3000 MHz Multi Band Filter | <=500 MHz | 615-1330 MHz | 1500-2700 MHz | >= 3000 MHz (3000-6000 MHz) | |
| AE60-306-873-915QP8358 | 45-75 MHz / 100-512 MHz / 860-886 MHz / 904-926 MHz Quadplexer | 45-75 MHz | 100-512 MHz | 860-886 MHz | 904-926 MHz | N/A |
| AE700-850-1925-1727-2145-2332MP103 | 700 / 850 / PCS / AWS1 / AWS3 / WCS Cavity 6-Plexer | 698-787 MHz | 817-896 MHz | 1850-2000 MHz | 1695-1780 / 2110-2180 MHz | 2305-2360 MHz |
| AE702-836-1732-1880-2310MP1019 | 5G NR Frequency Bands 12/5/4/2/30 Uplink Multiplexer | 699・・16MHz | 824・・49MHz | 1710・・755MHz | 1850・・910MHz | 2305・・315MHz |
| AE707-742-782-833-878MP1004 | 707 / 742.5 / 782 / 833 / 878 MHz Ceramic 5Plex Multiplexer | 698-716 MHz | 728-757 MHZ | 777-787 MHz | 817-849 MHz | 862-894 MHz |
| AE737-882-1960-2132-2355MP1020 | 5G NR Frequency Bands 12/5/2/4/30 Downlink Multiplexer | 729・・46 MHz | 869・・94 MHz | 1930・・990 MHz | 2110・・155 MHz | 2350・・360 MHz |
| AE783-1001-1564-1909QP8360 | 500-783 MHz / 783-1220 MHz / 1220-1909 MHz / 1909-3000 MHz Hi Band Quadplexer | 500-783 MHz | 783-1220 MHz | 1220-1909 MHz | 1909-3000 MHz | N/A |
| AE824-859-1469-1955-2500-3550CMP1034 | 617-824 / 824-895 / 1428-1511 / 1710-2200 / 2300-2700 / 3550-3700 MHz Ceramic Multiplexer | 617 - 824 MHz | 824 - 895 MHz | 1428 - 1511 MHz | 1710 - 2200 MHz | 2300 - 2700 MHz |
| AE894-1230-1581-2400MP1023 | 838-950 MHz/1095-1365 MHz/1536-1627 MHz / 2285-2515 MHz Multiplexer | 238-950 MHz | 1095-1365 MHz | 1536-1627 MHz | 2285-2515 MHz | |
| AM2000-2300-2620-2920QP179 | UMTS 1985-2970MHz Quad-Band Combiner | 2870-2970 MHz | 2619-2621 MHz | 2285-2315MHz | 2285-2315MHz | N/A |

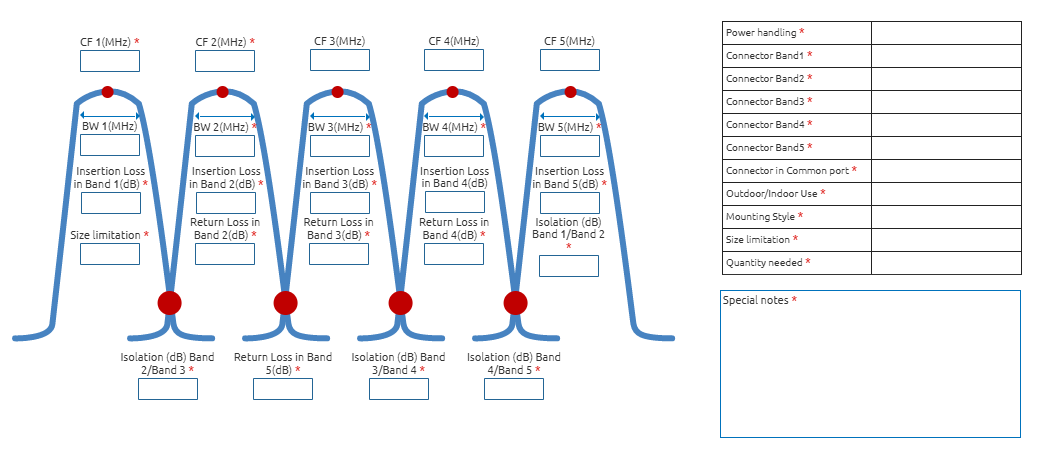

- 製品紹介画像
-

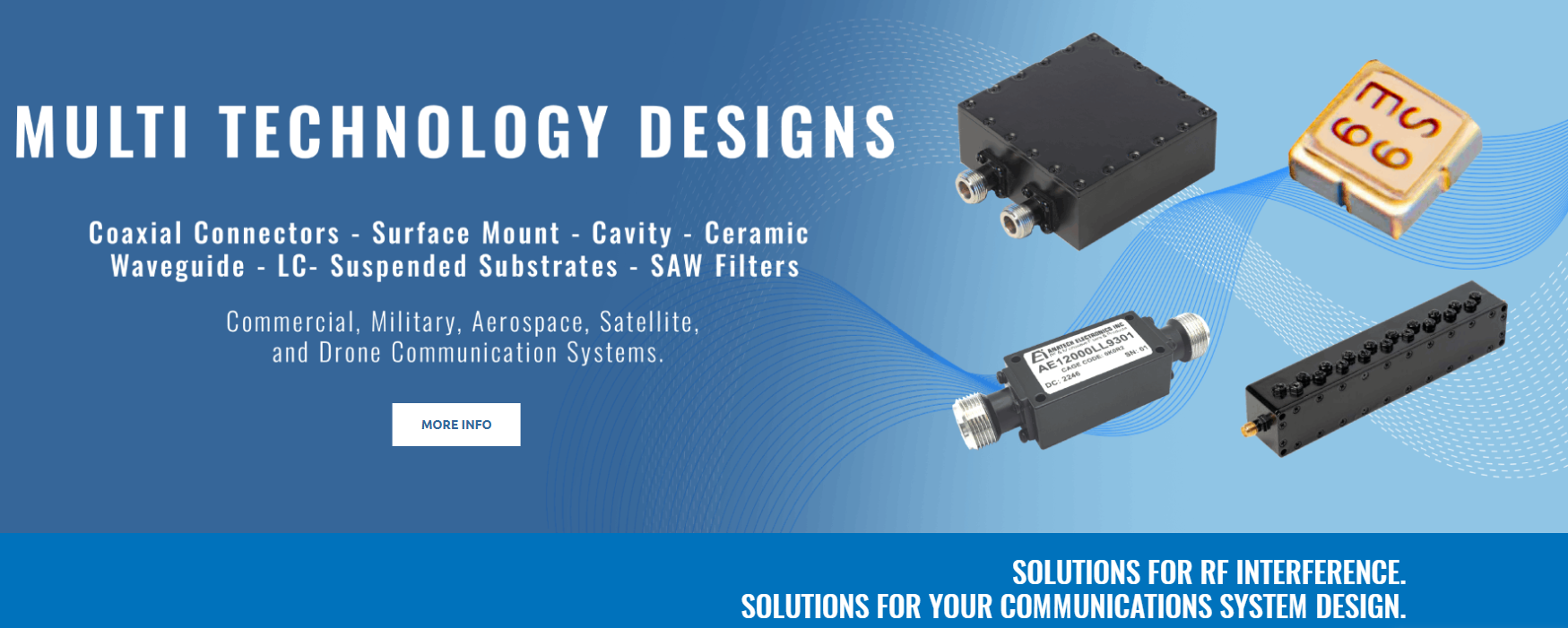

Multi-Technology Designs
Specs Matched Multiband Multiplexers
